ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР> -

Смазочные материалы / Специальные
инструменты / Поиск неисправностей

55-36

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Наименования

Наименование смазки

Количество

Каждое соединение шлангов/трубок системы
кондиционирования

SUN PAG 56

По потребности

Компрессор, мл

SUN PAG 56

120

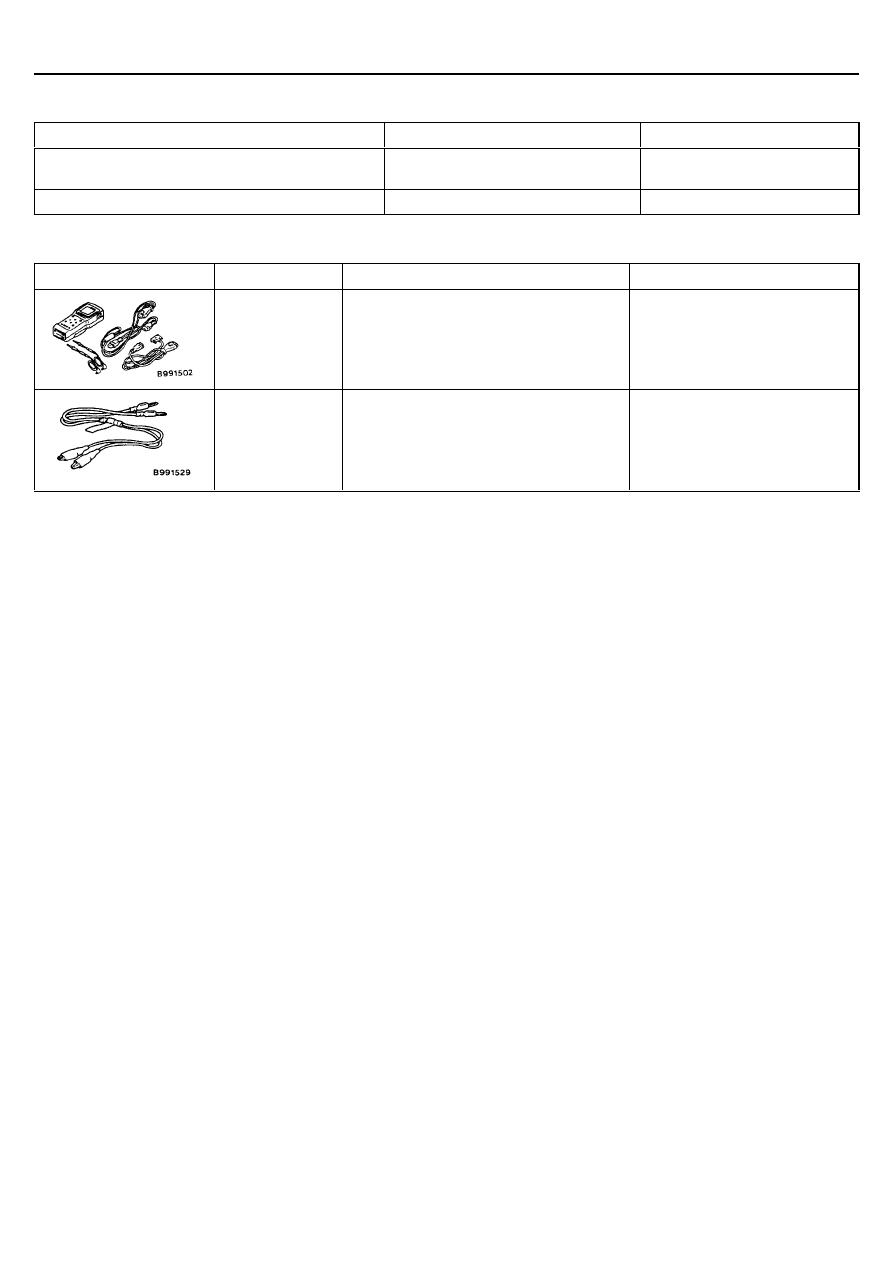

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Использование

МВ991502

MUT-II и комплект принадлежностей

Проверка автоматического
кондиционера

МВ991529

Жгут проводов для считывания
диагностических кодов

Проверка автоматического
кондиционера с использованием
вольтметра

ПРИМЕЧАНИЕ:
Остальные специальные инструменты такие же, как для кондиционера с ручным управлением.

ПОИСК НЕИСПРАВНОСТЕЙ

МЕТОДИКА ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ

Обратитесь к главе 00 – Как пользоваться процедурами поиска неисправностей и проверки.

ФУНКЦИИ САМОДИАГНОСТИКИ

МЕТОДИКА СЧИТЫВАНИЯ ДИАГНОСТИЧЕСКИХ КОДОВ

Подсоедините MUT-II к диагностическому разъему (16-ти контактному) под нижней крышкой панели приборов, затем
"считайте" диагностические коды.
(См. Главу 00 – МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И СИСТЕМ).

МЕТОДИКА СТИРАНИЯ ДИАГНОСТИЧЕСКИХ КОДОВ

См. Главу 00 – МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И СИСТЕМ.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР>

- Поиск неисправностей

55-37

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ



НЕИСПРАВНОСТЕЙ

№ кода

Диагностируемый узел

Страница для
справки

11

Система датчика температуры воздуха в салоне (обрыв цепи)

55-37

12

Система датчика температуры внутреннего воздуха (короткое замыкание цепи)

55-37

13

Система датчика температуры наружного воздуха (обрыв цепи)

55-38

14

Система датчика температуры наружного воздуха (короткое замыкание цепи)

55-38

15

Система датчика температуры охлаждающей жидкости в отопителе (обрыв цепи)

55-39

16

Система датчика температуры охлаждающей жидкости в отопителе (короткое замыкание цепи)

55-39

21

Система датчика температуры воздуха (обрыв цепи)

55-40

22

Система датчика температуры воздуха (короткое замыкание цепи)

55-40

31

Потенциометр электродвигателя системы привода заслонки смешения воздуха

55-41

32

Потенциометр электродвигателя системы привода заслонки подачи наружного воздуха

55-42

41

Система электродвигателя привода заслонки смешения воздуха

55-43

42

Система электродвигателя привода заслонки подачи наружного воздуха

55-43

МЕТОДИКА ПРОВЕРКИ ПО ДИАГНОСТИЧЕСКИМ КОДАМ НЕИСПРАВНОСТИ

Коды №11 или 12 Датчик температуры внутреннего
воздуха и его цепи

Вероятные причины неисправности

Этот диагностический код выдается при неисправности датчика температуры
внутреннего воздуха внутри электронного блока управления кондиционерам.

•  Неисправность электронного блока управления

кондиционером

Замените электронный блок управления кондиционером.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР>

- Поиск неисправностей

55-38

Код №13 Датчик температуры наружного воздуха и его
цепи (обрыв цепи)

Вероятные причины неисправности

Этот диагностический код выдается при неисправном соединении разъема, или при
разрыве цепи в жгуте проводов.

•  Неисправность разъема
•  Неисправность жгута проводов
•  Неисправность датчика температуры наружного

воздуха

•  Неисправность электронного блока управления

кондиционером

Код №14 Система датчика температуры наружного
воздуха (короткое замыкание цепи)

Вероятные причины неисправности

Этот код выдается при коротком замыкании в цепи на входе датчика температуры
наружного воздуха.

•  Неисправность жгута проводов
•  Неисправность разъема
•  Неисправность датчика температуры наружного

воздуха

•  Неисправность электронного блока управления

кондиционером

Измерьте на разъеме А-21 датчика температуры
наружного воздуха.
•  Отсоедините разъем, и измерьте со стороны жгута

проводов.

•  Напряжение между выводом (1) и «массой»

Норма: 5 В

Проверьте разъемы
С-05, С-64 <Автомобили с левым рулем>, С-116 <Автомобили с левым рулем>

С-99 <Автомобили с правым рулем>

NG

Проверка датчика температуры наружного воздуха

(См. стр. 55-68).

OK

NG

Отремонтируйте

NG

Проверьте наличие признака неисправности.

OK

Замените

NG

Проверьте жгут проводов между датчиком температуры наружного

воздуха и электронным блоком управления кондиционером.

Отремонтируйте

NG

Замените электронный блок управления кондиционером.

OK

OK

Измерьте на разъеме С-05 электронного блока
управления кондиционером.
•  Соедините разъем.
•  Напряжение между выводом (7) и «массой»

Норма:  2,3 – 2,9 В

Проверьте разъемы
С-05, С-116 <Автомобили с левым рулем>,

С-99 <Автомобили с правым рулем>

NG

Отремонтируйте

NG

Проверьте наличие признака неисправности.

OK

NG

Проверьте жгут проводов между датчиком температуры наружного
воздуха и электронным блоком управления кондиционером, и

отремонтируйте при необходимости.

OK

Проверьте разъем C-05.

OK

NG

Отремонтируйте

Проверьте наличие признака неисправности.

Замените электронный блок управления кондиционером.

NG

Проверьте жгут проводов между датчиком температуры наружного
воздуха и электронным блоком управления кондиционером, и

отремонтируйте при необходимости.

NG

Проверка датчика температуры наружного воздуха

(См. стр. 55-68).

OK

NG

Замените

Измерьте на разъеме С-05 электронного блока
управления кондиционером.
•  Соедините разъем.
•  Напряжение между выводом (7) и «массой»

Норма:  2,3 – 2,9 В

OK

Замените электронный блок управления

кондиционером.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР>

- Поиск неисправностей

55-39

Код №15 Система датчика температуры охлаждающей
жидкости в отопителе (разрыв цепи)

Вероятные причины неисправности

Этот диагностический код выдается при неисправном соединении разъема, или при
разрыве цепи в жгуте проводов.

•  Неисправность разъема
•  Неисправность жгута проводов
•  Неисправность датчика температуры

охлаждающей жидкости в отопителе

•  Неисправность электронного блока управления

кондиционером

Код №16 Система датчика температуры охлаждающей
жидкости в отопителе (короткое замыкание цепи)

Вероятные причины неисправности

Этот код выдается при коротком замыкании в цепи на входе датчика температуры
охлаждающей жидкости в отопителе.

•  Неисправность жгута проводов
•  Неисправность разъема
•  Неисправность датчика температуры

охлаждающей жидкости в отопителе

•  Неисправность электронного блока управления

кондиционером

Проверьте жгут проводов между датчиком температуры охлаждающей
жидкости в отопителе и электронным блоком управления

кондиционером, отремонтируйте при необходимости.

NG

Проверка датчика температуры охлаждающей

жидкости в отопителе (См. стр. 55-70).

OK

NG

Замените

Измерьте на разъеме С-05 электронного блока
управления кондиционером.
•  Соедините разъем.
•  Напряжение между выводом (4) и «массой»

Норма:  2,3 – 2,9 В

OK

Замените электронный блок управления

кондиционером.

Измерьте на разъеме С-70 датчика температуры
охлаждающей жидкости в отопителе.
•  Отсоедините разъем, и измерьте со стороны жгута

проводов.

•  Напряжение между выводом (1) и «массой»

Норма: 5 В

Проверьте разъемы

С-05, С-64 <Автомобили с левым рулем>

NG

Проверка датчика температуры охлаждающей

жидкости в отопителе (См. стр. 55-70).

OK

NG

Отремонтируйте

NG

Проверьте наличие признака неисправности.

OK

Замените

NG

Проверьте жгут проводов между датчиком температуры охлаждающей

жидкости в отопителе и электронным блоком управления кондиционером.

Отремонтируйте

NG

Замените электронный блок управления кондиционером.

OK

OK

Измерьте на разъеме С-05 электронного блока
управления кондиционером.
•  Соедините разъем.
•  Напряжение между выводом (4) и «массой»

Норма:  2,3 – 2,9 В

Проверьте разъем

С-70.

NG

Отремонтируйте

NG

Проверьте наличие признака неисправности.

OK

NG

Проверьте жгут проводов между датчиком температуры охлаждающей
жидкости в отопителе и электронным блоком управления кондиционером,

отремонтируйте при необходимости.

OK

Проверьте разъем C-05.

OK

NG

Отремонтируйте

Проверьте наличие признака неисправности.

Замените электронный блок управления кондиционером.

NG
