ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Конденсор и электровентилятор
конденсора

55-32

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КОНДЕНСОРА

При установке нового конденсора залейте в него указанное количество
компрессорного масла.
Компрессорное масло: SUN PAG 56
Количество: 15 мл

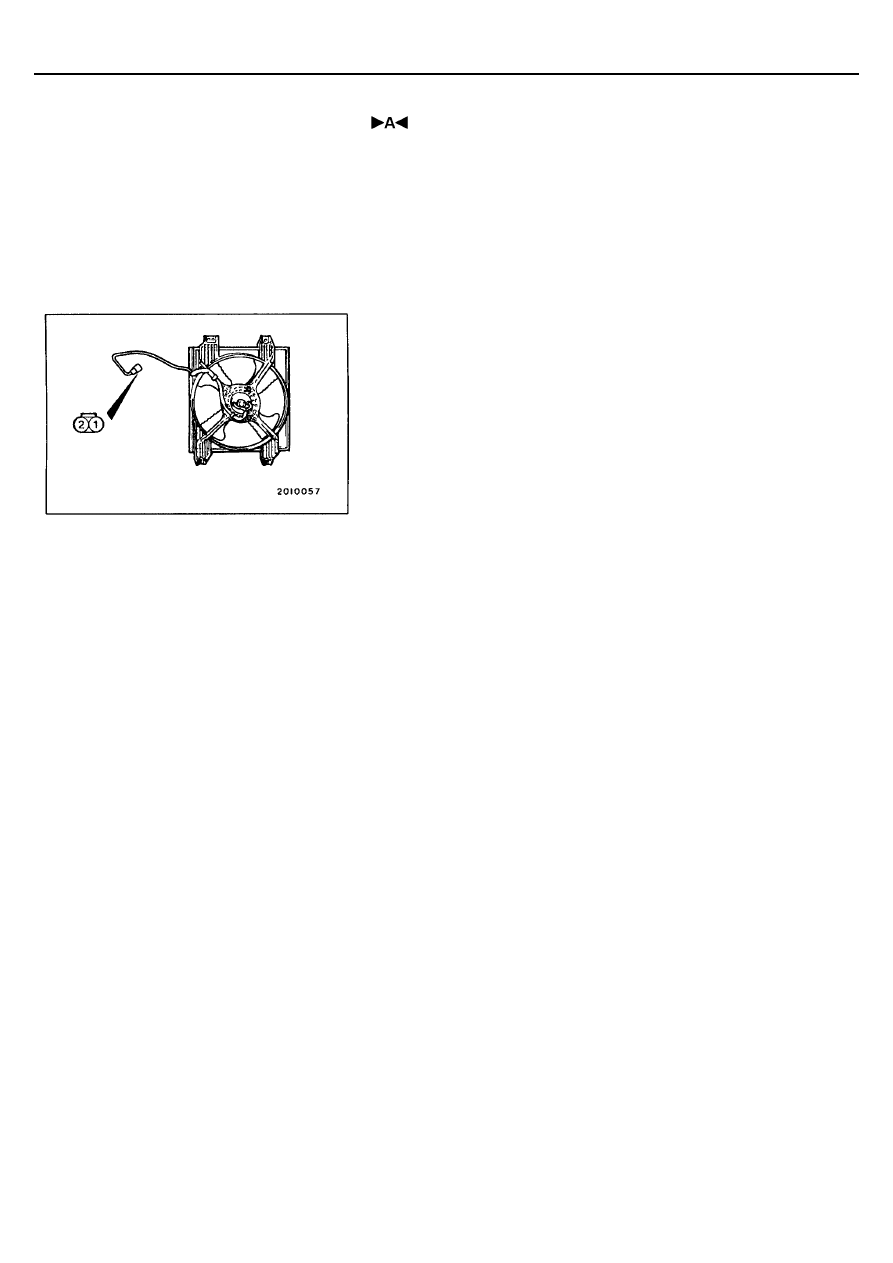

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА
КОНДЕНСОРА

Подведите к выводам 1 и 2 напряжение аккумуляторной батареи и
проверьте, работает ли электродвигатель.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Воздуховоды системы вентиляции

55-33

ВОЗДУХОВОДЫ СИСТЕМЫ ВЕНТИЛЯЦИИ

СНЯТИЕ И УСТАНОВКА

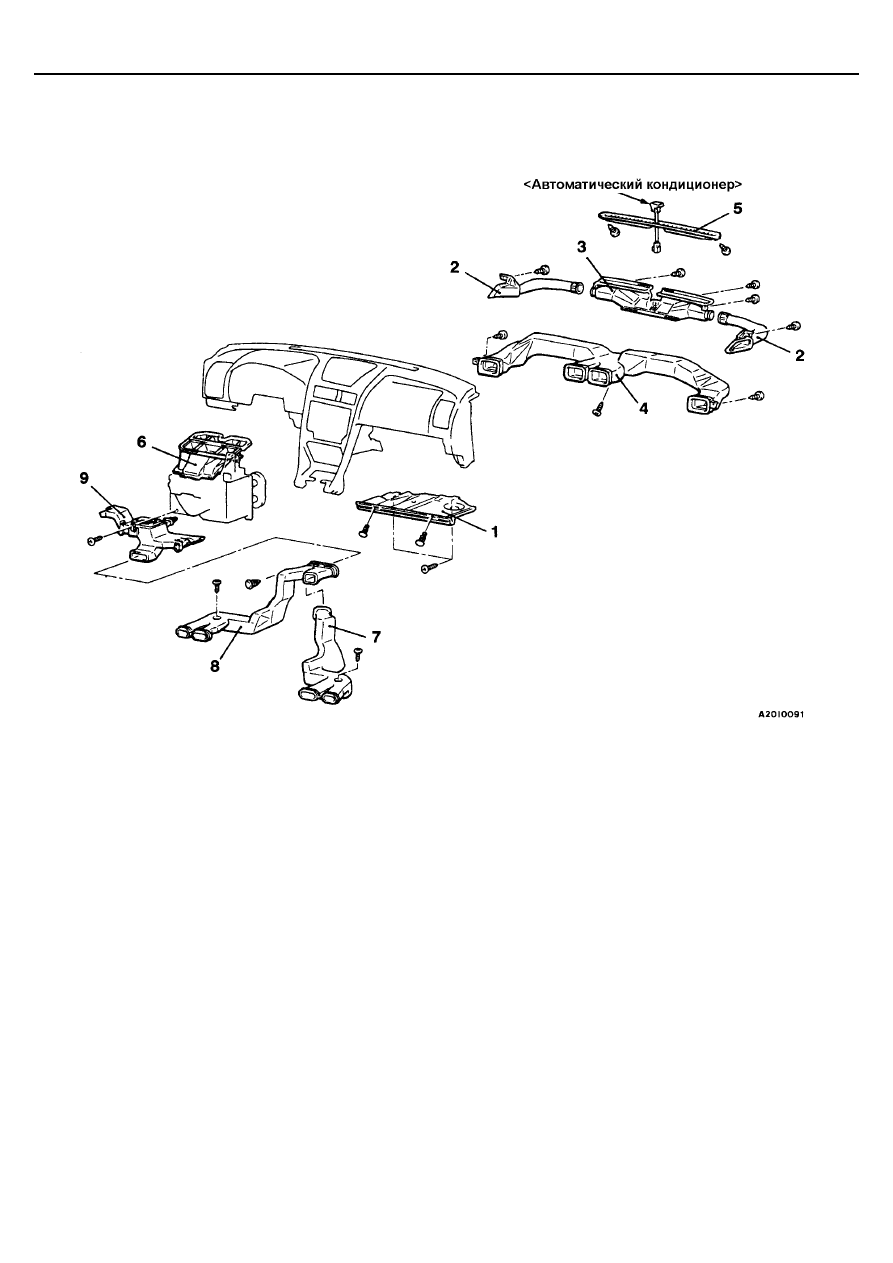

Последовательность снятия воздуховода
заднего отопителя и воздуховода
распределения воздуха в области ног
!  Переднее сиденье (См. Главу 52А).
!  Напольная консоль в сборе (См. Главу 52А).
!  Панель приборов и центральный усилитель

(См. Главу 52А).

7. Воздуховод заднего отопителя (правый)
8. Воздуховод заднего отопителя (левый)
9. Распределительный воздуховод в области

ног

Последовательность снятия нижней
крышки
1. Нижняя крышка

Последовательность снятия
распределительного воздуховода и
дефлектора обогрева ветрового стекла
!  Напольная консоль в сборе

(См. Главу 52А).

!  Панель приборов (См. Главу 52А).

2. Воздуховод дефлектора обогрева

ветрового стекла

3. Дефлектор обогрева ветрового стекла в

сборе

4. Распределительный воздуховод в сборе
5. Облицовка обогрева ветрового стекла и

фотоэлемент

6. Центральный воздуховод в сборе

ПРИМЕЧАНИЕ:
Центральный воздушный дефлектор в сборе и боковой
воздушный дефлектор в сборе, см. Главу 52А – Панель
приборов.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Воздуховоды системы вентиляции

55-34

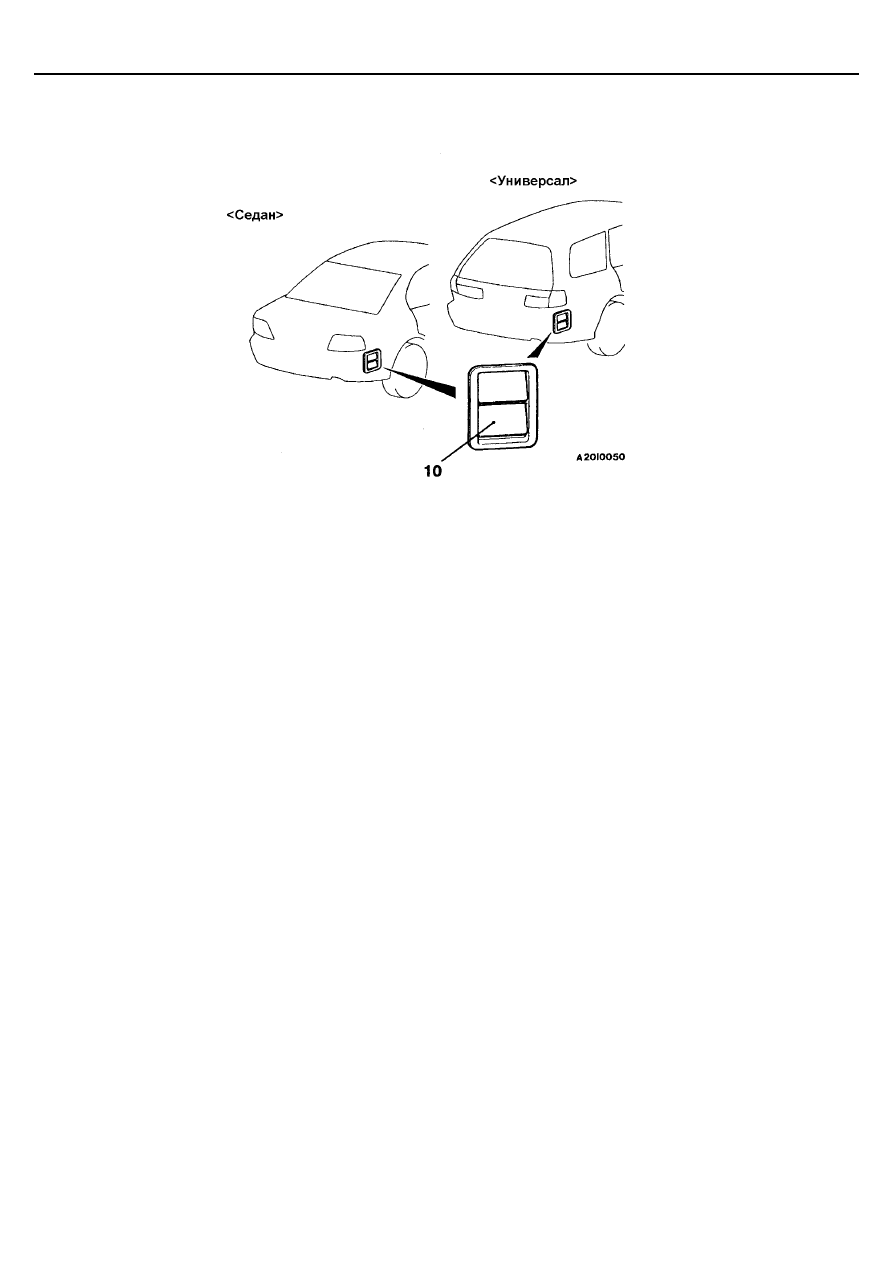

Последовательность снятия заднего
воздуховода системы вентиляции

!    Задний бампер (См. Главу 51).

10. Задний воздуховод системы вентиляции в

сборе

ПРИМЕЧАНИЕ:
Облицовку панели стеклоочистителей ветрового стекла, см.
Главу 51 – Стеклоочиститель и омыватель ветрового стекла.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА
ВЕНТИЛЯЦИИ <АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР> -

Общая информация / Основные
данные для регулировок и контроля

55-35

АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР

ОБЩАЯ ИНФОРМАЦИЯ

В автомобиле применяется система кондиционирования,
(принудительной вентиляции и отопления) с раздельным
регулированием потоков воздуха в область головы и ног
водителя и пассажира и байпасированием испарителя
кондиционера, которая характеризуется высокой
эффективностью и низким уровнем шума.
В систему также введен фильтр очистки воздуха, который
позволяет выполнить тонкую настройку кондиционера.

Система кондиционирования в основном та же, что и в
кондиционере с ручным управлением, в котором
используется новый тип хладагента. Панель управления
кондиционером имеет меньшее количество органов
управления, но каждый из них осуществляет большее
количество функций управления системой
кондиционирования.

Наименования

Характеристики

Блок отопителя

Тип

Полнопоточная с раздельным регулированием
потоков воздуха в область головы и ног водителя и
пассажиров

Панель управления отопителем в сборе

Кнопочная система управления

Компрессор

Модель

Спирального типа <MSC90>

Выключатель высокого
давления

ON → OFF: 2942;  OFF → ON: 2353

Датчик двойного давления, кПа

Выключатель низкого давления

ON → OFF: 196;  OFF → ON: 221

Хладагент и его масса, г.

R134а (HFC-134a), примерно 670 - 710

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

4G6

750 ± 50

6A1

650 ± 50

Частота вращения коленчатого вала на режиме холостого хода, об/мин

4D6

800 ± 50

4G6

750 ± 50

6A1

650 ± 50

Когда нагрузка от
кондиционера низкая

4D6

850 ± 50

4G6

850 ± 50

6A1

900 ± 50

Повышенная частота вращения коленчатого
вала на режиме холостого хода, об/мин

Когда нагрузка от
кондиционера высокая

4D6

850 ± 50

Положение MAX HOT (жарко)

Примерно 4,8

Сопротивление потенциометра
электродвигателя привода заслонки
смешения воздуха кОм

Положение MAX COLD (холодно)

Примерно 0,2

Положение DEF (обдув стекол)

Примерно 4,8

Сопротивление потенциометра
электродвигателя привода заслонки забора
воздуха

Положение FACE (обдув лица)

Примерно 0,2

Осевой (воздушный) зазор (электромагнитной муфты компрессора кондиционера), мм

0,40 – 0,65
