Mitsubishi Galant (1997 год). Руководство - часть 395

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Трубопроводы системы
кондиционирования

55-28

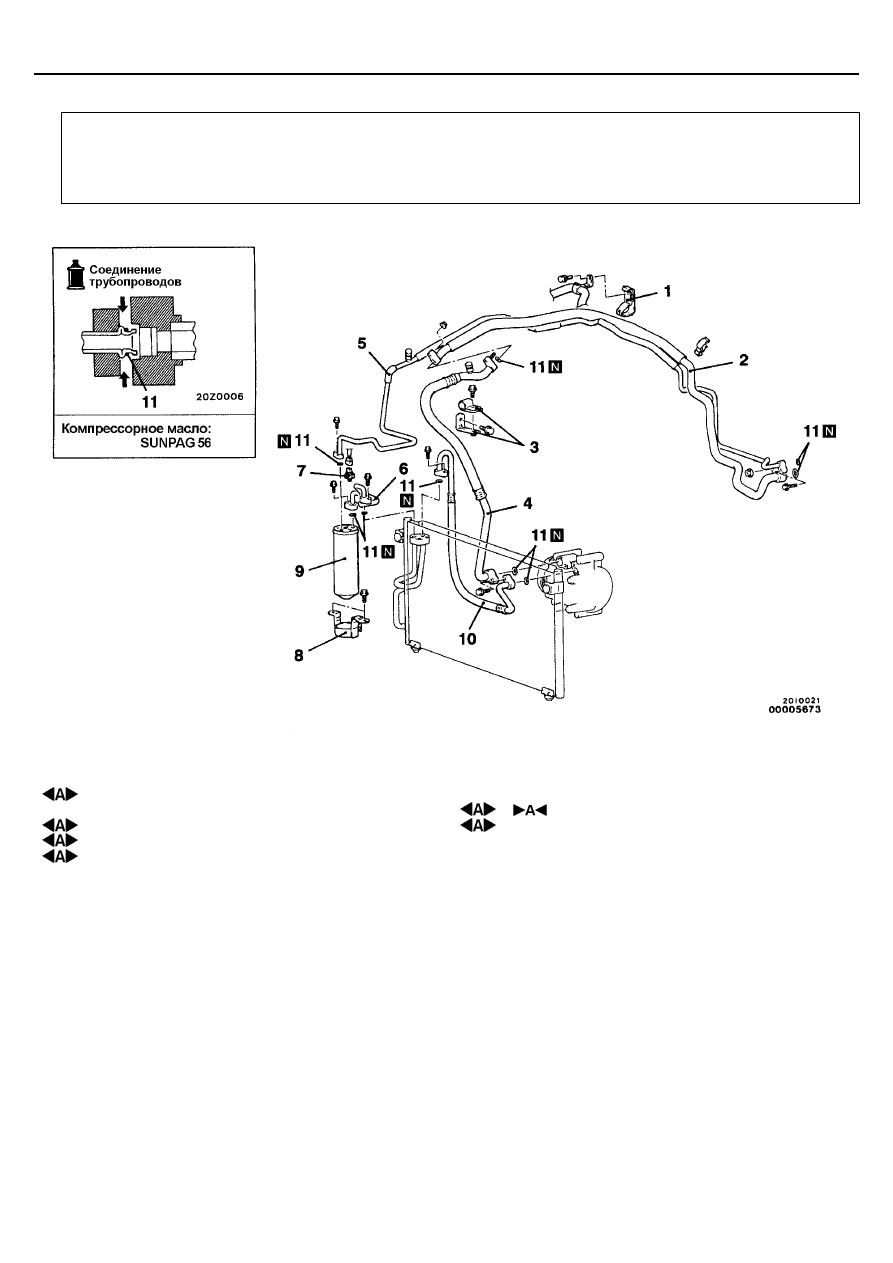

ТРУБОПРОВОДЫ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

СНЯТИЕ И УСТАНОВКА

<АВТОМОБИЛИ С ЛЕВЫМ РУЛЕМ>

Предварительная и заключительная операции
•

Откачка и заправка хладагента (стр. 55 - 9).

•

Снятие и установка расширительного бачка (См.

Главу 14 – Радиатор).

•

Снятие и установка масляного бачка (см. Главу 37А –

Шланги усилителя рулевого управления).

Последовательность снятия
1. Трубка низкого давления
2. Фиксатор и кронштейн
3. Шланг низкого давления
4. Трубка высокого давления А
5. Трубка высокого давления В

6. Датчик двойного давления
7. Кронштейн ресивера в сборе
8. Ресивер в сборе
9. Шланг высокого давления
10. Кольцевая прокладка

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Трубопроводы системы
кондиционирования

55-29

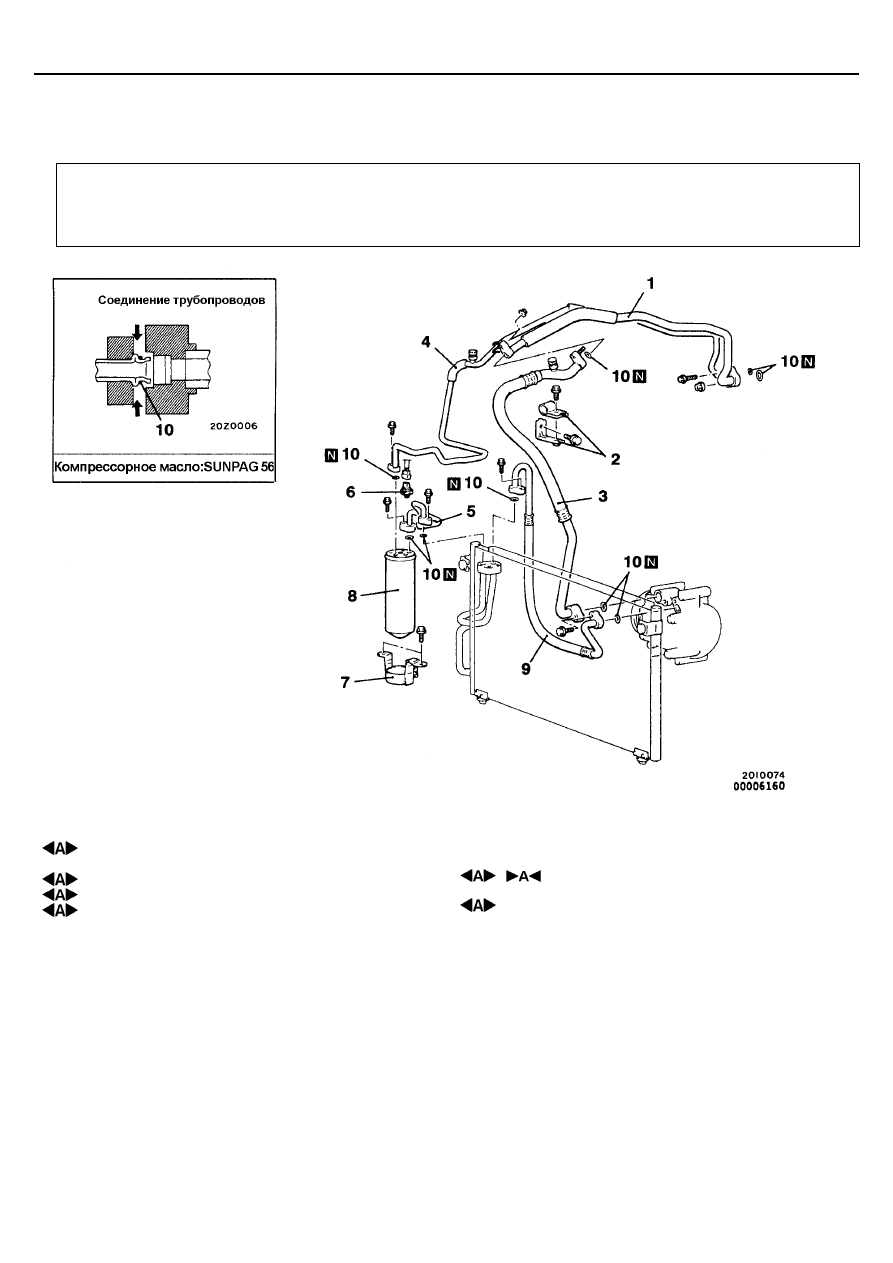

<АВТОМОБИЛИ С ПРАВЫМ РУЛЕМ>

Предварительные и заключительные операции
•

Откачка и заправка хладагента (см. стр. 55 - 9)

•

Снятие и установка адсорбера (См. Главу 17).

•

Снятие и установка расширительного бачка

(См. Главу 14 - Радиатор).

•

Снятие и установка бачка усилителя рулевого управления

(см. Главу 37А – Шланги усилителя рулевого управления).

Последовательность снятия
1. Фиксатор
2. Трубка низкого давления
3. Зажим и кронштейн
4. Шланг низкого давления
5. Трубка высокого давления В
6. Трубка высокого давления А

7. Датчик двойного давления
8. Кронштейн ресивера в сборе
9. Ресивер в сборе
10. Шланг высокого давления
11. Кольцевая прокладка

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Трубопроводы системы
кондиционирования

55-30

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ШЛАНГОВ (ТРУБОК) РЕСИВЕРА В

СБОРЕ

Закройте пробками отсоединенные шланги (трубки), ресивер, испаритель и
отверстия в компрессоре, чтобы не допустить попадания внутрь
посторонних частиц и влаги.

Внимание:
Закройте шланги герметично, в противном случае компрессорное
масло и ресивер быстро впитают влагу из воздуха.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ШЛАНГА НИЗКОГО ДАВЛЕНИЯ И

РЕСИВЕРА В СБОРЕ

Перед установкой и сборкой шланга низкого давления или ресивера в
сборе залейте в них указанное количество компрессорного масла.
Компрессорное масло: SUN PAG 56
Количество:

Шланг низкого давления: 10 мл
Ресивер в сборе: 10 мл

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Конденсор и электровентилятор
конденсора

55-31

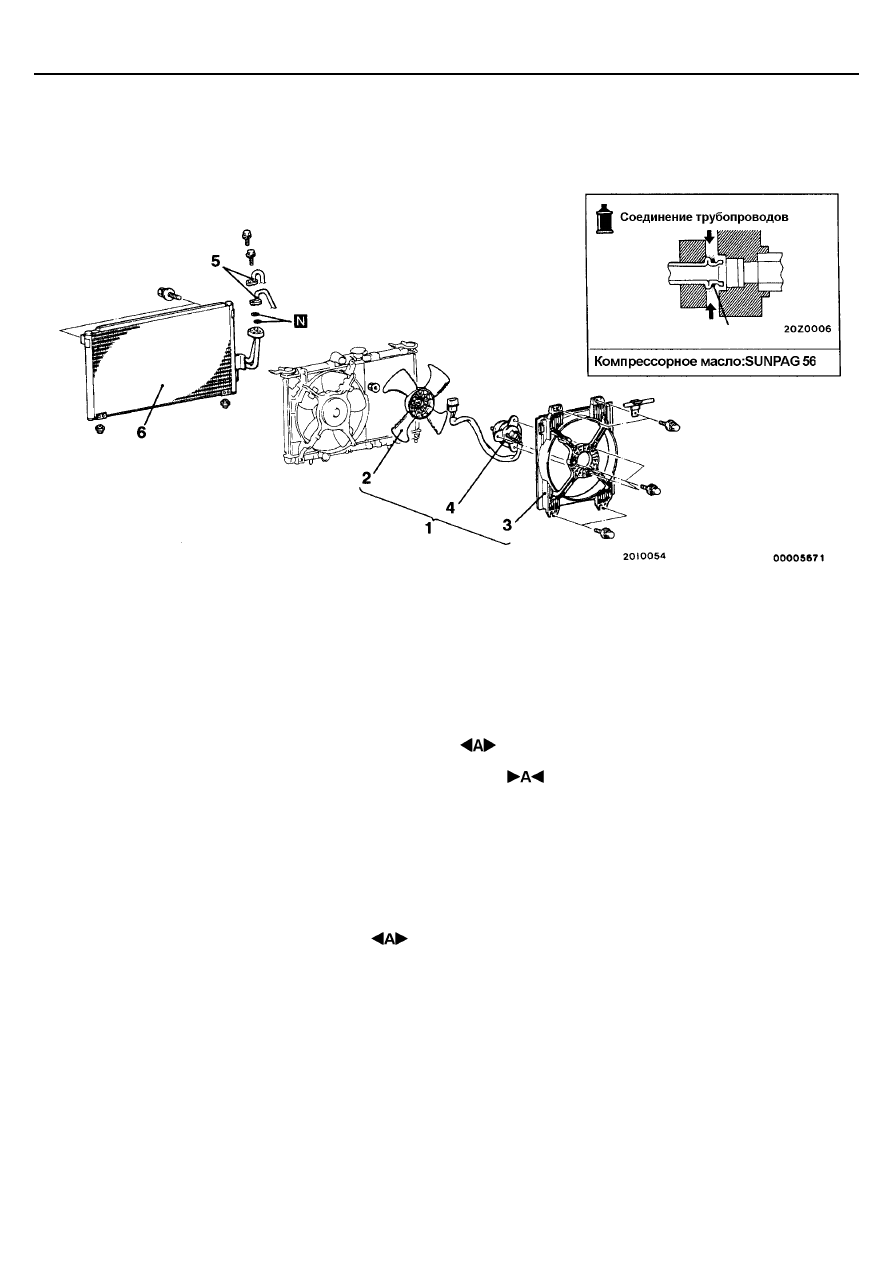

КОНДЕНСОР И ЭЛЕКТРОВЕНТИЛЯТОР КОНДЕНСОРА

СНЯТИЕ И УСТАНОВКА

Снятие электродвигателя вентилятора
конденсора

Снятие конденсора

1. Электродвигатель вентилятора и диффузор

вентилятора в сборе

2. Вентилятор конденсора
3.  Диффузор вентилятора конденсора
4. Электродвигатель вентилятора

!  Откачка и заправка хладагента

(стр. 55 - 9)

!  Фильтр очистки воздуха
!  Слив и заливка охлаждающей жидкости

двигателя (См. Главу 14 – Технические
операции на автомобиле).

!  Радиатор (м. Главу 14).

5. Соединение шланга высокого давления и

трубки высокого давления А

6. Конденсор

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ШЛАНГА ВЫСОКОГО ДАВЛЕНИЯ И

ТРУБКИ ВЫСОКОГО ДАВЛЕНИЯ А

Закройте пробками трубку, шланг и отверстие в компрессоре, чтобы не
допустить попадания внутрь посторонних частиц и влаги.

Внимание:
Шланги и трубки закройте герметично, в противном случае
компрессорное масло и ресивер быстро впитают влагу из воздуха.
