ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Панель управление отопителем в сборе, выключатель
кондиционера и переключатель рециркуляция /
вентиляция

55-20

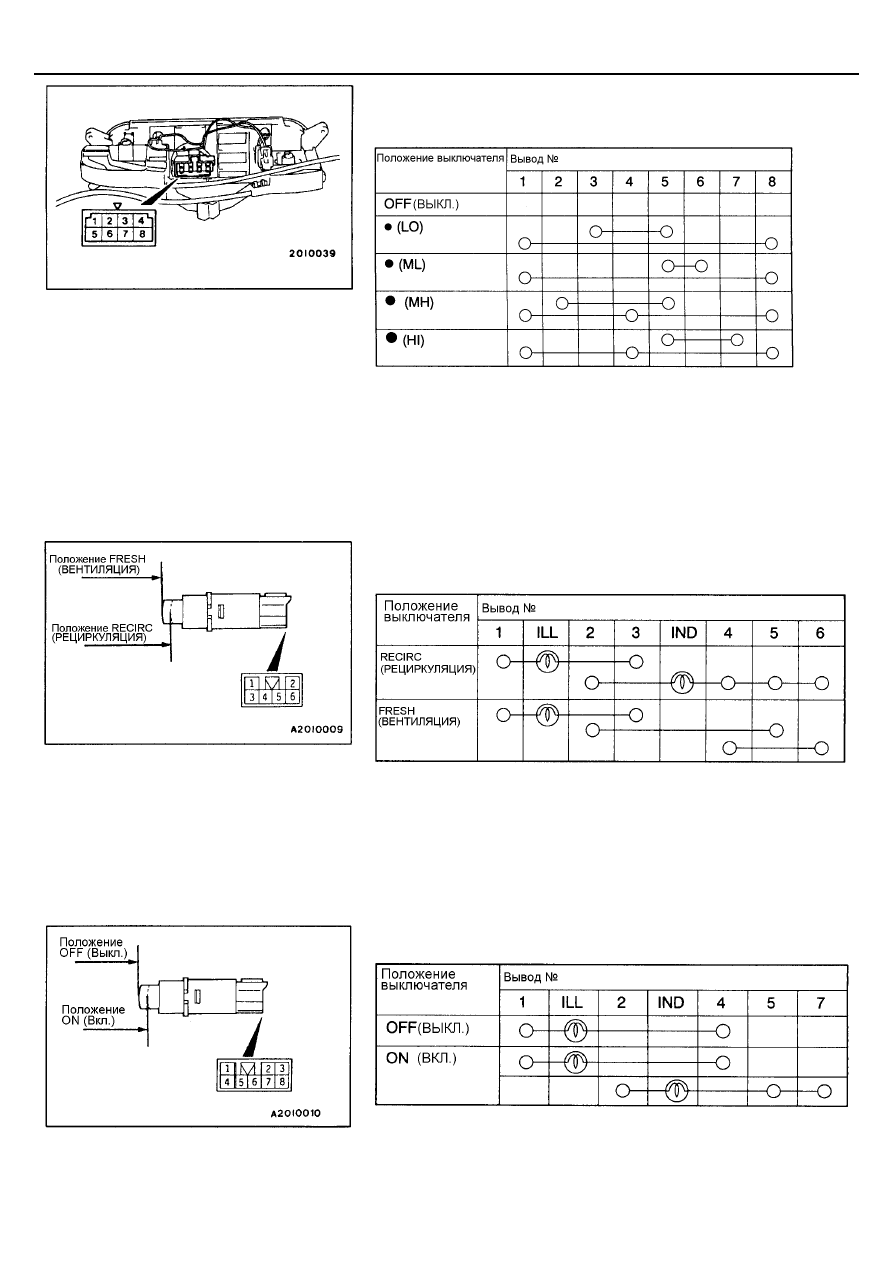

ПРОВЕРКА

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЭЛЕКТРОВЕНТИЛЯТОРА

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ РЕЦИРКУЛЯЦИЯ /
ВЕНТИЛЯЦИЯ

ПРОВЕРКА ЦЕПЕЙ ВЫКЛЮЧАТЕЛЯ КОНДИЦИОНЕРА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Панель управление отопителем в сборе, выключатель
кондиционера и переключатель рециркуляция /
вентиляция

55-21

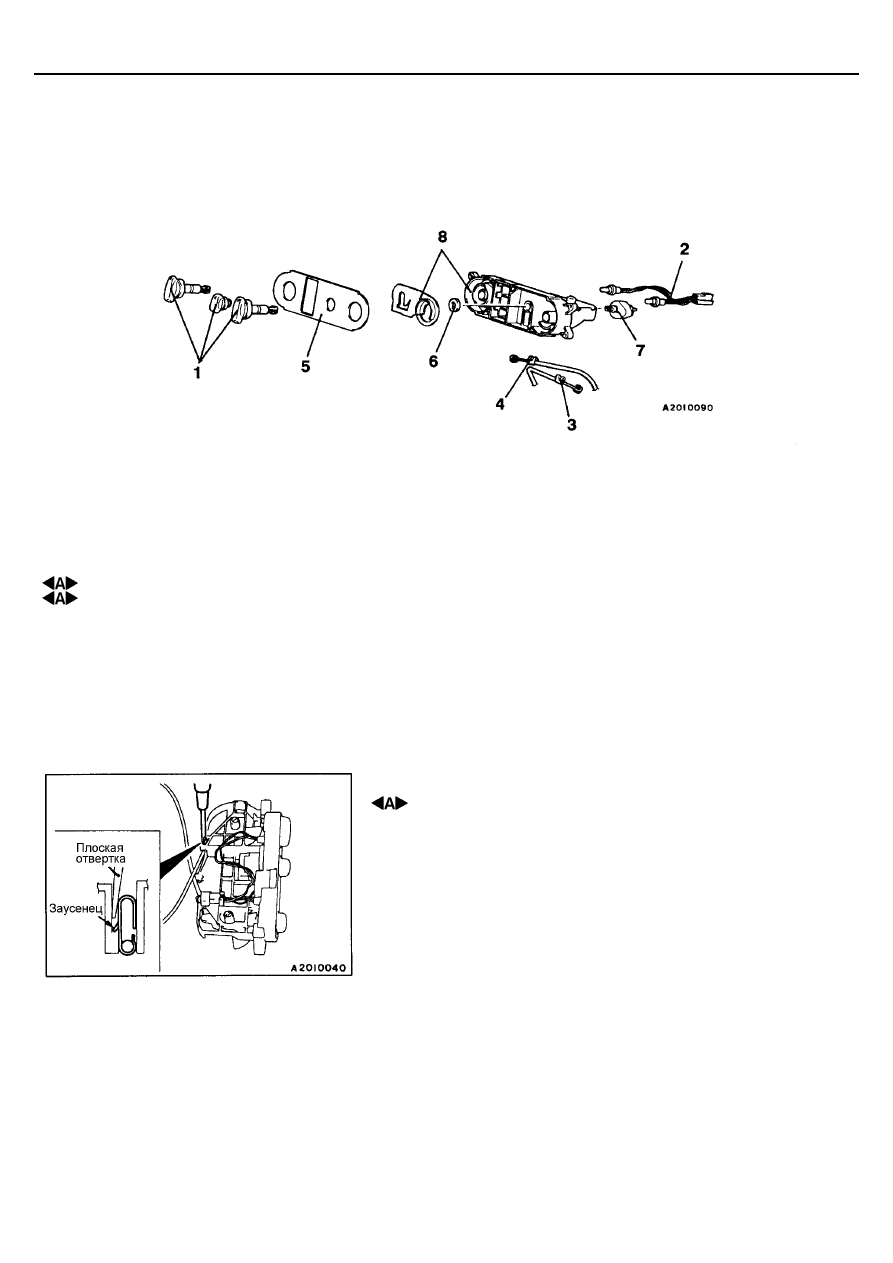

ПАНЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия
1. Ручка в сборе
2. Жгут проводов лампы
3.Трос привода заслонки забора воздуха
4. Трос привода заслонки смешения

воздуха

5. Панель управления отопителем
6. Гайка
7. Переключатель электровентилятора
8. Основание панели управления в сборе

РАЗБОРКА

 СНЯТИЕ ТРОСА ПРИВОДА ЗАСЛОНКИ СМЕШЕНИЯ

ПОТОКОВ ВОЗДУХА И ТРОСА ПРИВОДА ЗАСЛОНКИ
ЗАБОРА ВОЗДУХА

Вставьте плоскую отвертку в зажим основания панели управления с
внутренней стороны, и затем выньте трос, поднимая заусенец зажима.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Блок отопителя, радиатор отопителя и
блок электровентилятора отопителя

55-22

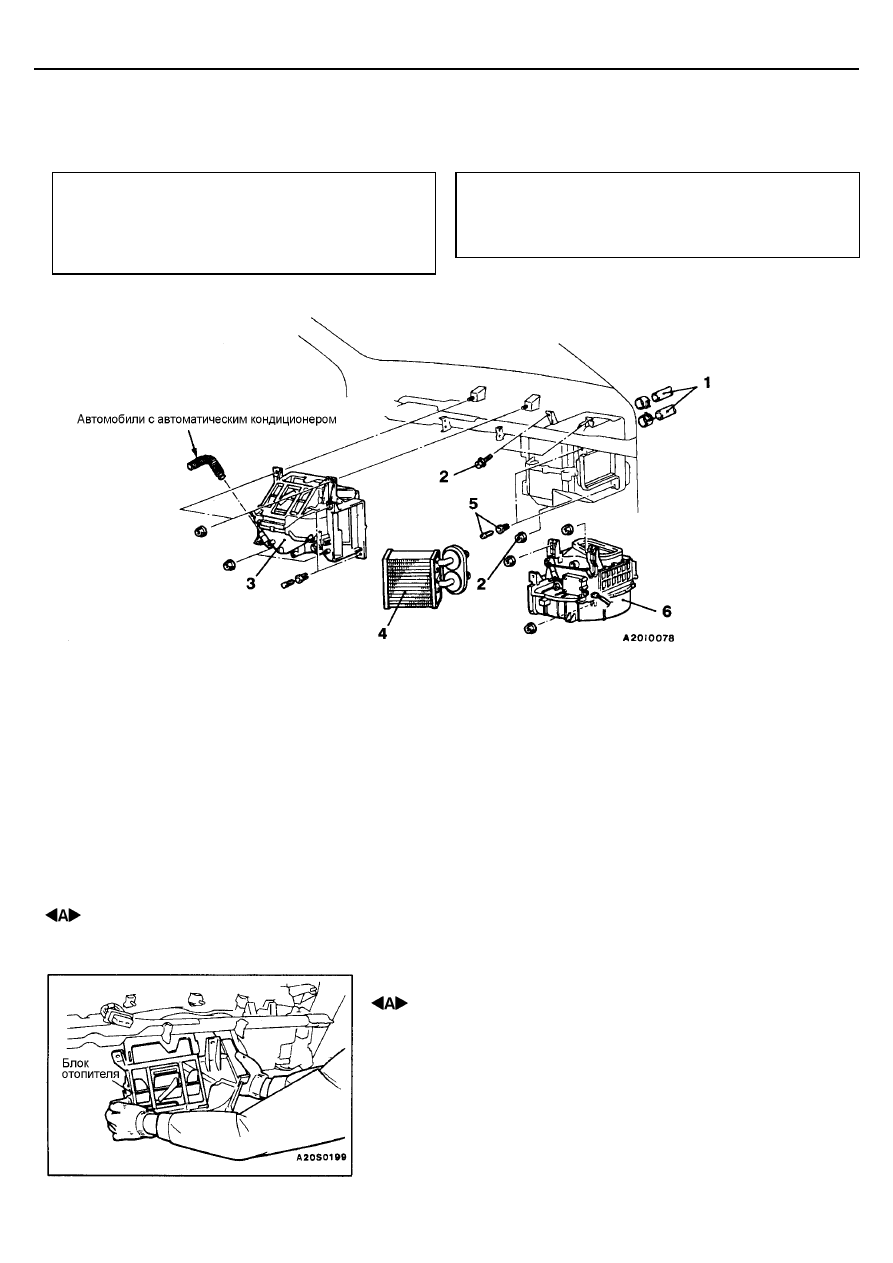

БЛОК ОТОПИТЕЛЯ, РАДИАТОР ОТОПИТЕЛЯ И БЛОК
ЭЛЕКТРОВЕНТИЛЯТОРА ОТОПИТЕЛЯ

СНЯТИЕ И УСТАНОВКА

Внимание: SRS
При снятии и установке блока отопителя с
оборудованного SRS автомобиля, не допускайте ударов
блока отопителя о блок управления SRS и другие
элементы системы.

Предварительные и заключительные операции
•

Снятие и установка нижней крышки (См. стр. 55-33).

•

Снятие и установка панели приборов (см. Главу

52А).

Последовательность снятия блока
отопителя и радиатора отопителя

Последовательность снятия
электровентилятора отопителя

•

Центральный усилитель (См. Главу

52А – Панель приборов).

•

Центральный воздуховод в сборе и

распределительный воздуховод
области ног (См. стр. 55-33).

•

Слив и заливка охлаждающей

жидкости двигателя (См. Главу 14 –
Технические операции на
автомобиле).

1. Соединение шланга отопителя
2. Болт и гайка крепления испарителя
3. Блок отопителя
4. Радиатор отопителя

2. Болт и гайка крепления испарителя
5. Зажим
6. Блок электровентилятора отопителя

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ БЛОКА ОТОПИТЕЛЯ

После легкого вытягивания охладительного блока на себя, снимите блок
отопителя.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯ-
ЦИИ <КОНДИЦИОНЕР С РУЧНЫМ УПРАВЛЕНИЕМ> -

Резистор, электровентилятор отопителя,
электродвигатель привода заслонки рециркуляция /
вентиляция

55-23

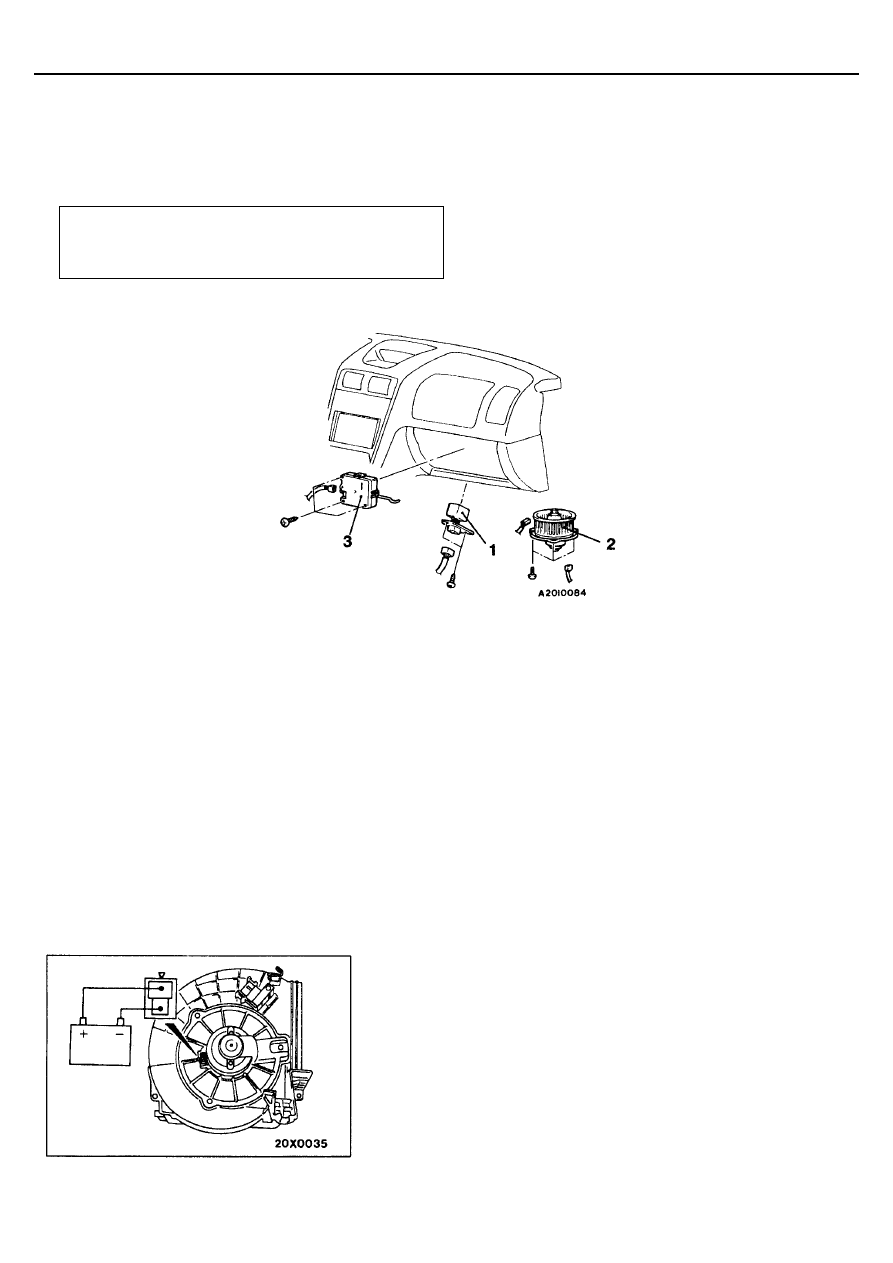

РЕЗИСТОР, ЭЛЕКТРОВЕНТИЛЯТОР ОТОПИТЕЛЯ И
ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА ЗАСЛОНКИ РЕЦИРКУЛЯЦИЯ /
ВЕНТИЛЯЦИЯ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
Снятие и установка вещевого ящика (См. Главу 52А –
Панель приборов).

Последовательность снятия резистора

Последовательность снятия электродвигателя
привода заслонки рециркуляция / вентиляция

!  Нижняя крышка (см. стр. 55-33).

1. Резистор

Последовательность снятия
электровентилятора и электродвигателя
!  Нижняя крышка (см. стр. 55-33).

2. Электровентилятор и электродвигатель

3. Электродвигатель привода заслонки

рециркуляция / вентиляция

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ И
ЭЛЕКТРОВЕНТИЛЯТОРА

При подаче напряжения аккумуляторной батареи на выводы
электродвигателя, как показано на рисунке, убедитесь в том, что
электродвигатель вращается. Убедитесь также в отсутствии посторонних
шумов и звуков.
