ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Антенна

54-76

ПРОВЕРКА

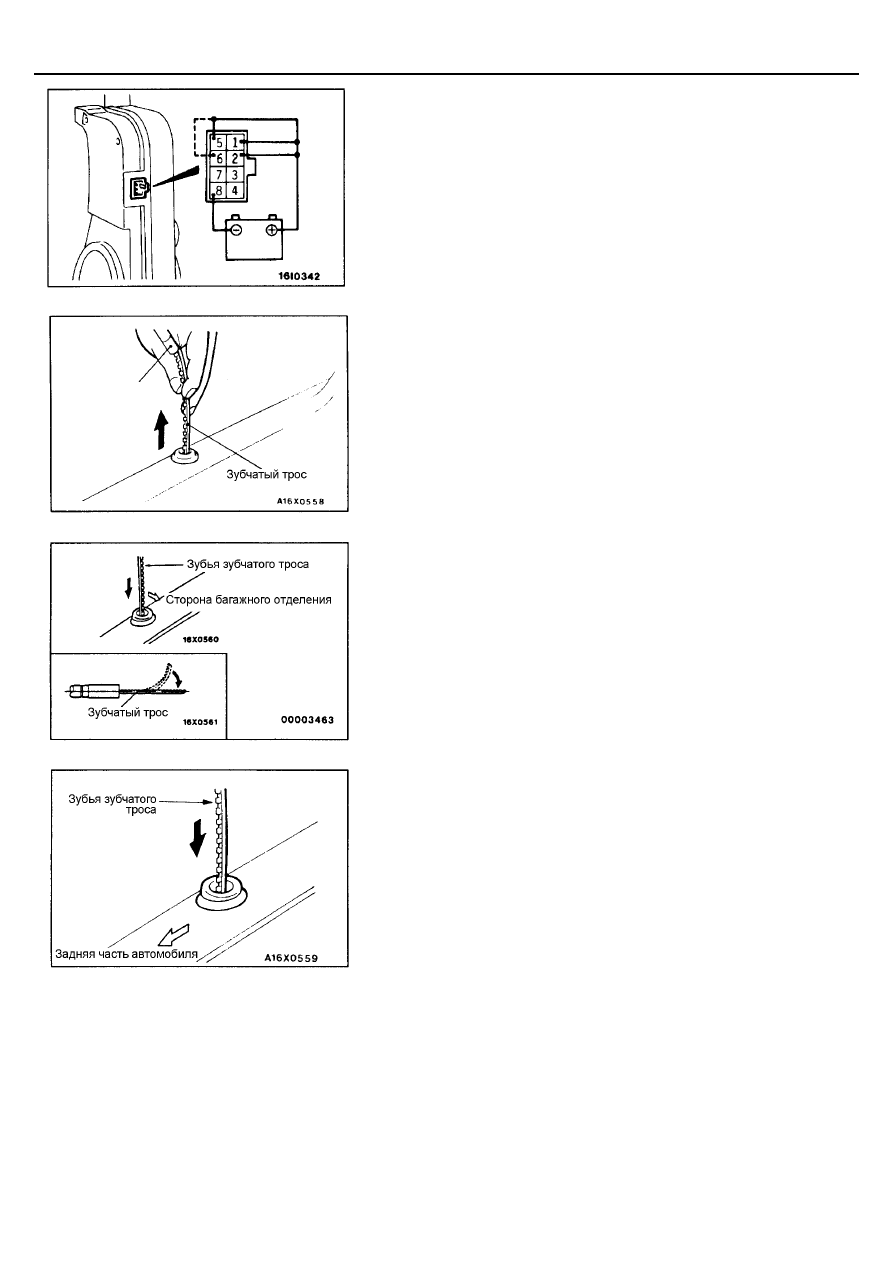

ПРОВЕРКА АНТЕННЫ С ЭЛЕКТРОПРИВОДОМ В СБОРЕ

1.

Соедините цепь как указано жирными линиями на рисунке.

2.

Проверьте, что антенна с электроприводом выдвигается при соедине-
нии цепи, указанной пунктирной линией.

3.

Проверьте, что антенна с электроприводом полностью убирается при
отсоединении соединения, указанного пунктирной линией.

ЗАМЕНА ВЫДВИЖНОГО ШТЫРЯ АНТЕННЫ

1.

Отверните круглую гайку.

2.

После поворота ключа зажигания в положение АСС или ON, поверни-
те выключатель магнитолы в положение ON (ВКЛ.) чтобы выдвижной
штырь антенны полностью выдвинулся, и снимите его вместе с зубча-
тым тросом.

3.

Выдвиньте штырь антенны на максимальную длину.
ПРИМЕЧАНИЕ:
Если на конце зубчатого троса со стороны электродвигателя есть из-
гиб, устраните его.

4.

Вставьте зубчатый трос в электродвигатель в сборе зубьями троса в
сторону багажного отделения.

5.

Поверните зубья зубчатого троса в сторону задней части автомобиля
(строго на 90°) так чтобы зубчатый трос вошел в зацепление с шес-

терней электропривода.

6.

Если зубчатый трос вытягивается без сопротивления, когда вы за него
слегка тяните, значит, трос не вошел в зацепление с шестерней элек-
тропривода, поэтому проверьте трос на наличие изгибов на конце, и
затем повторите операции по пунктам (4) и (5).

7.

Установите выдвижной штырь антенны вертикально и поверните вы-
ключатель магнитолы в положение OFF (Выкл.) чтобы свернуть зубча-
тый трос. Вставьте выдвижной штырь антенны со стороны электро-
привода, чтобы совместить его с намотанным зубчатым тросом.

8.

После затяжки круглой гайки, проверьте перемещение антенны, вклю-
чая и выключая магнитолу.

выдвижной
штырь
антенны

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 - Обогреватель заднего стекла

54-77

ОБОГРЕВАТЕЛЬ ЗАДНЕГО СТЕКЛА

ПОИСК НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Признак неисправности

Страница для справки

Обогреватель заднего стекла не работает. <Автомобили с
автоматическим кондиционером>

См. Главу 55.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТО-
МОБИЛЕ

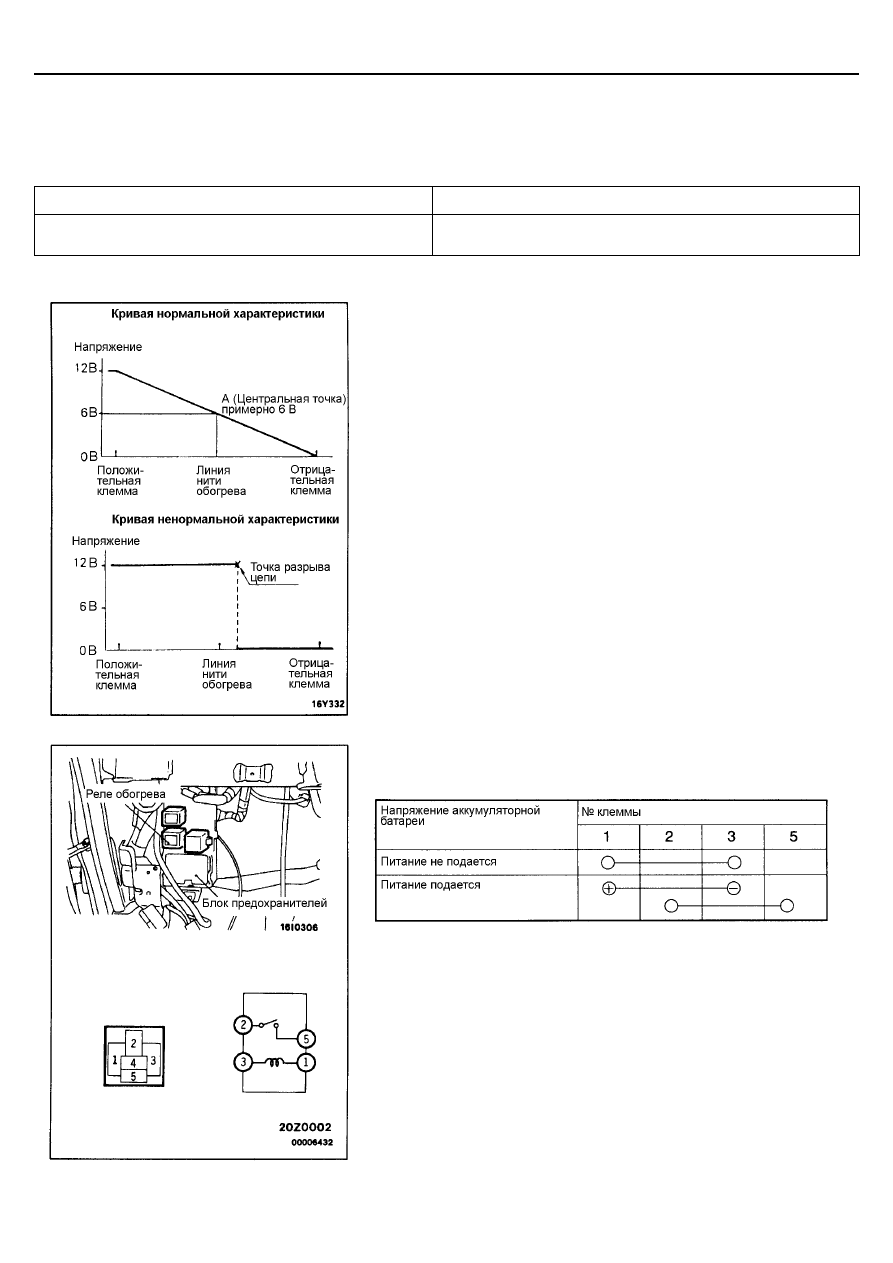

ПРОВЕРКА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА

(1) Установите частоту вращения двигателя 2000 об/мин. Проверьте на-

гревательный элемент при полностью заряженной аккумуляторной
батареи.

(2) Включите обогреватель заднего стекла. При помощи тестера измерь-

те величину напряжения в середине нагревательного элемента задне-
го стекла (точка А).
Нагревательный элемент исправен, если величина напряжения в точ-
ке А около 6 В.

(3) Если же напряжение в точке А около 12 В, то имеется обрыв цепи ме-

жду отрицательным выводом и точкой А.
Медленно передвигая контакт тестера от точки А к отрицательному
выводу нагревательного элемента, Вы обнаружите место разрыва це-
пи там, где произойдет резкое падение напряжения до 0 вольт.

(4) Если в точке А напряжение 0 вольт, то обрыв цепи расположен на

участке от точки А до положительного вывода нагревательного эле-
мента. Медленно передвигая контакт тестера от точки А к положи-
тельному выводу нагревательного элемента, Вы обнаружите место
разрыва цепи там, где произойдет резкое возрастание напряжения до
12 вольт.

ПРОВЕРКА РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО
СТЕКЛА

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 - Обогреватель заднего стекла

54-78

ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАД-
НЕГО СТЕКЛА <АВТОМОБИЛИ, ОБОРУ-
ДОВАННЫЕ КОНДИЦИОНЕРОМ С РУЧ-
НЫМ УПРАВЛЕНИЕМ>

СНЯТИЕ И УСТАНОВКА

См. Главу 55 – Управление кондиционером в сборе, выключатель конди-
ционера и переключатель подачи наружного/внутреннего воздуха.

ПРОВЕРКА

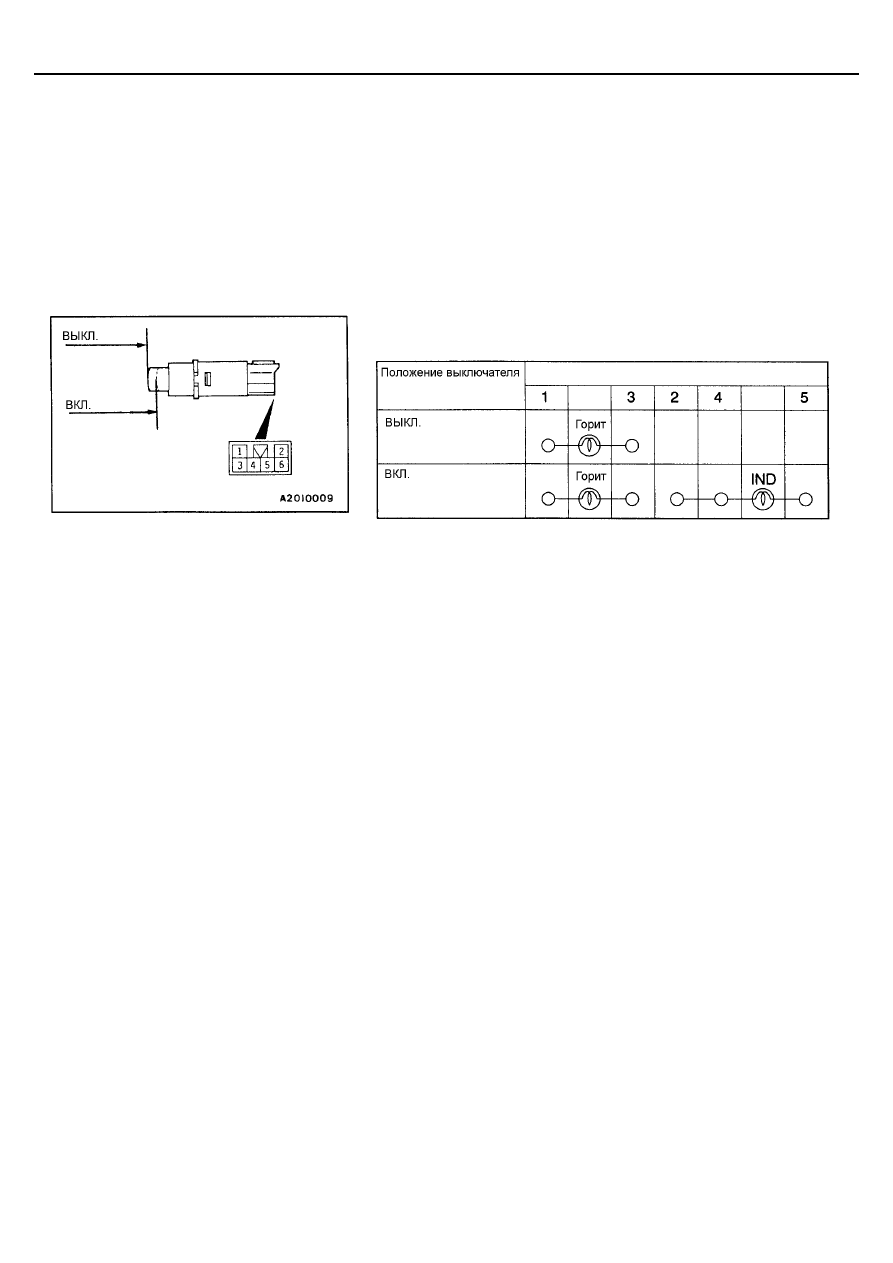

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ОБОГРЕВАТЕЛЯ

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Противоугонная система

54-79

ПРОТИВОУГОННАЯ СИСТЕМА

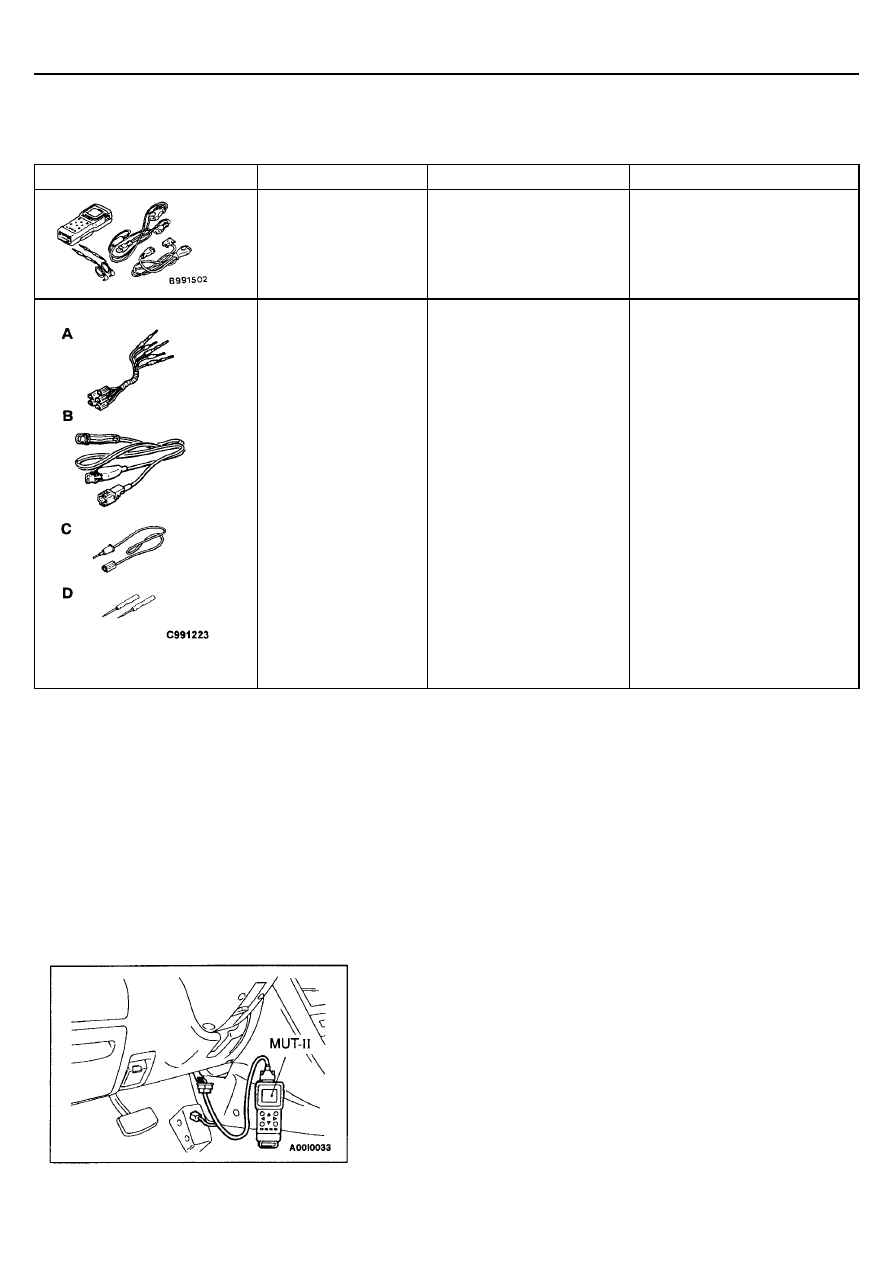

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Использование

МВ991502

MUT-II и набор принадлеж-
ностей к нему

Проверка сигнала на входе элек-
тронного блока управления
ETACS

МВ991223

А: МВ991219

В: МВ991220

С: МВ991221

D: МВ991222

Набор жгутов проводов

А: Тестовые жгуты проводов

В: Жгут проводов для про-

верки светодиодов

С: Адаптер для светодиодов

D: Пробники

Проверка состояния цепи или
измерение напряжения при оп-
ределении неисправности.

А: Проверка давления контакта
вывода разъема

В: Проверка цепи питания

С: Проверка цепи питания

D: Соединение с тестером

ПОИСК НЕИСПРАВНОСТЕЙ

Всегда должен использоваться специальный инструмент (МВ991223) для измерения напряжения и сопротивления при прове-
дении поиска неисправностей.

ФУНКЦИЯ ДИАГНОСТИКИ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ СИГНАЛА НА ВХО-
ДЕ <АВТОМОБИЛИ С ЭЛЕКТРОННЫМ БЛОКОМ УПРАВ-
ЛЕНИЯ ETACS>

1.

Подсоедините MUT-II к диагностическому разъему.

2.

Если зуммер MUT-II звучит один раз при работе выключателя
(ВКЛ./ВЫКЛ.), сигнал на входе электронного блока управления для
этого выключателя нормальный.
