ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-72

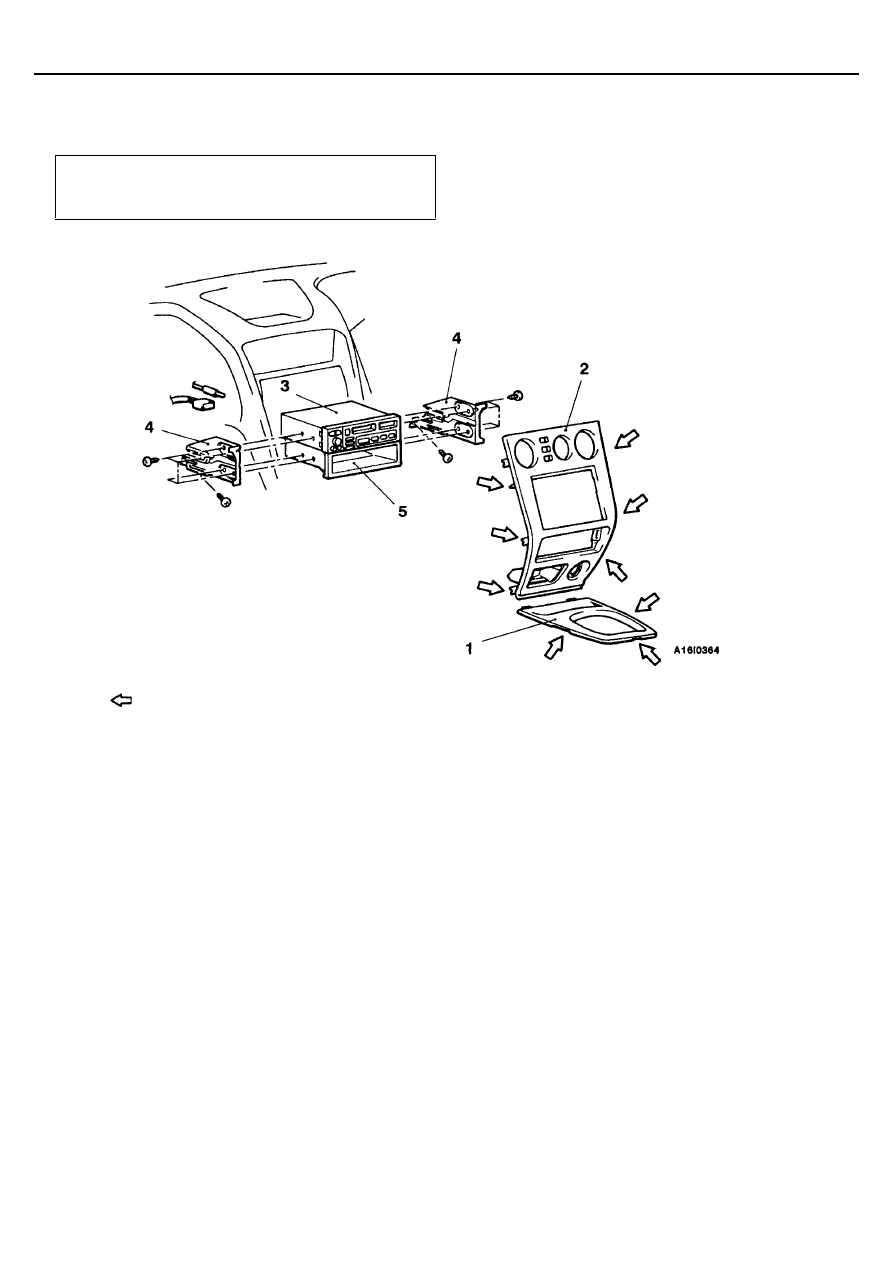

МАГНИТОЛА

СНЯТИЕ И УСТАНОВКА

Операция, выполняемая перед снятием и после ус-
тановки
Снятие и установка пепельницы и кармана для солнце-
защитных очков

ПРИМЕЧАНИЕ:

: Положение металлических зажимов

Последовательность снятия деталей
1. Панель напольной консоли
2. Панель центральной консоли в сборе
3. Магнитола
4. Кронштейн крепления магнитолы
5. Ящик

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 - Динамик

54-73

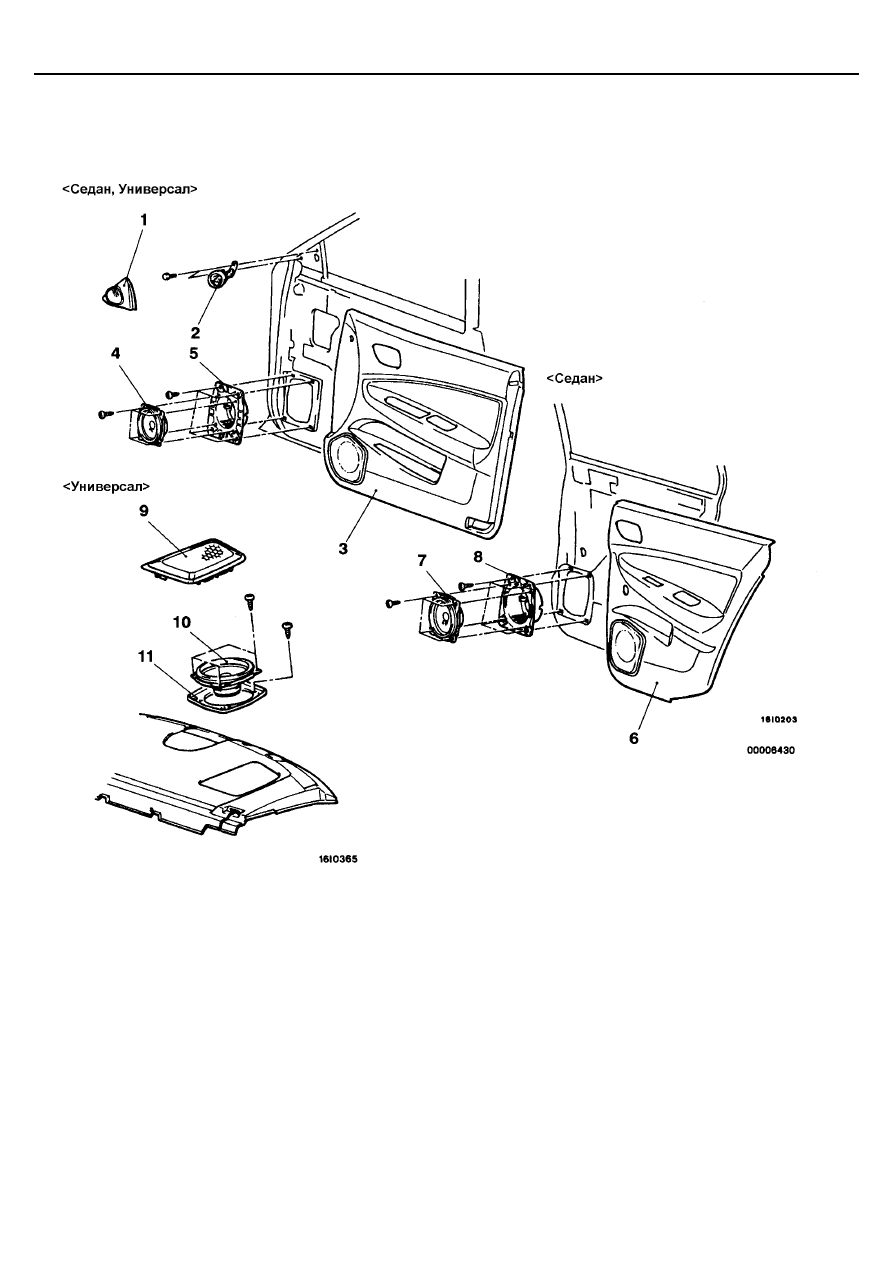

ДИНАМИКИ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия динамика
(передней двери)
1. Крышка высокочастотного динамика

<Автомобили с 6-ю динамиками>

2. Высокочастотный динамик <Автомобили

с 6-ю динамиками>

3. Облицовка передней двери

(См. Главу 42).

4. Динамик
5. Крышка динамика

Последовательность снятия динамика (задней
двери)
6. Облицовка задней двери

(См. главу 42).

7. Динамик
8. Крышка динамика

Последовательность снятия динамика (задней
полки)
9. Накладка динамика
10. Динамик
11. Кронштейн динамика

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Антенна

54-74

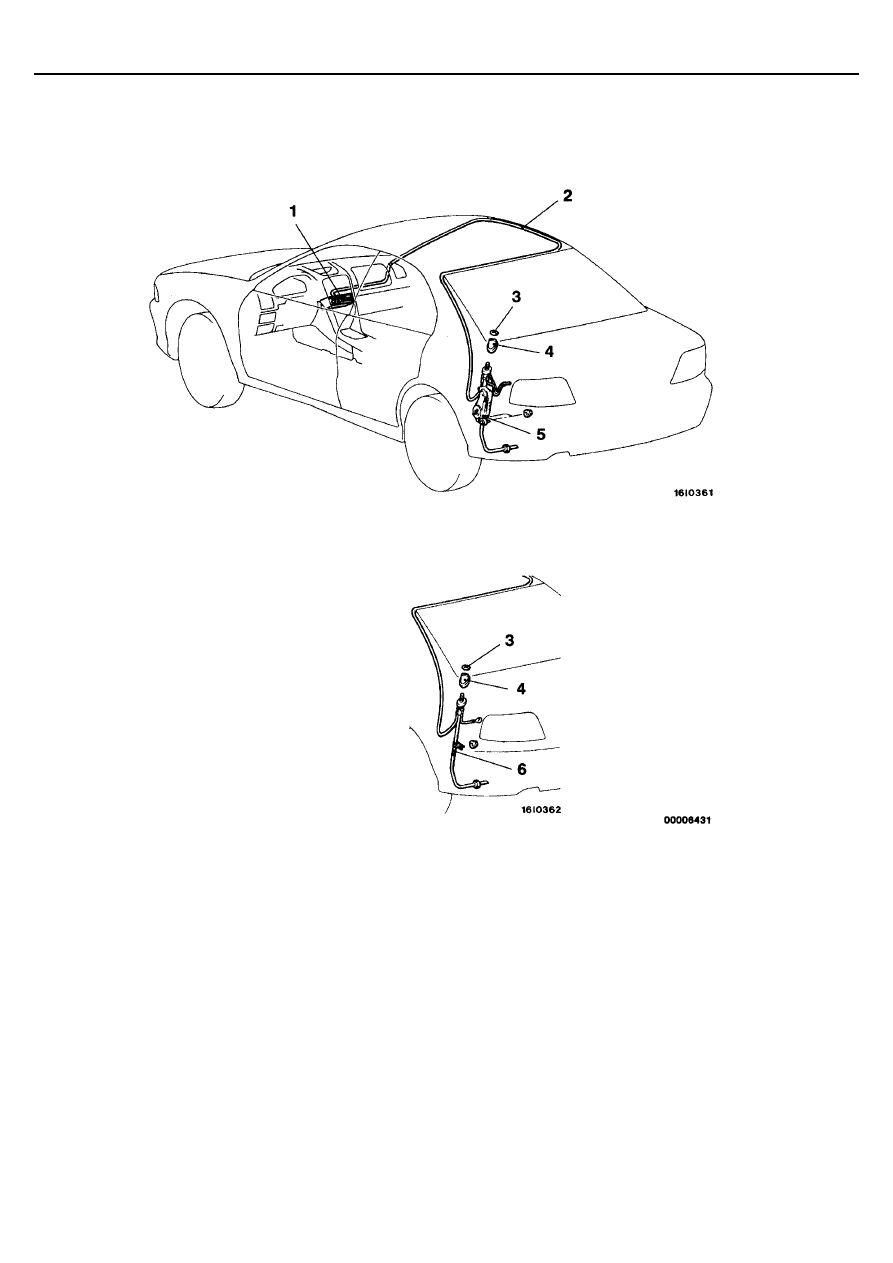

АНТЕННА

СНЯТИЕ И УСТАНОВКА

<Седан – Автомобили, оборудованные выдвижной антенной с электроприводом>

<Седан – Автомобили, оборудованные выдвижной антенной без электропривода>

Последовательность снятия антенного
фидера
1. Магнитола
•  Панель приборов (См. Главу 52А).
•  Облицовка передней стойки

(См. Главу 52А).

•  Облицовка центральной стойки

(См. Главу 52А).

•  Облицовка задней стойки (См. Главу 52А).
•  Облицовка потолка

2. Антенный фидер

Последовательность снятия антенны с
электроприводом или антенны с выдвиж-
ным элементом
•  Боковая облицовка багажника (левая)

(См. Главу 52А.)

3. Круглая гайка
4. Основание
5. Выдвижная антенна с электроприводом
6. Выдвижная антенна без электропривода

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Антенна

54-75

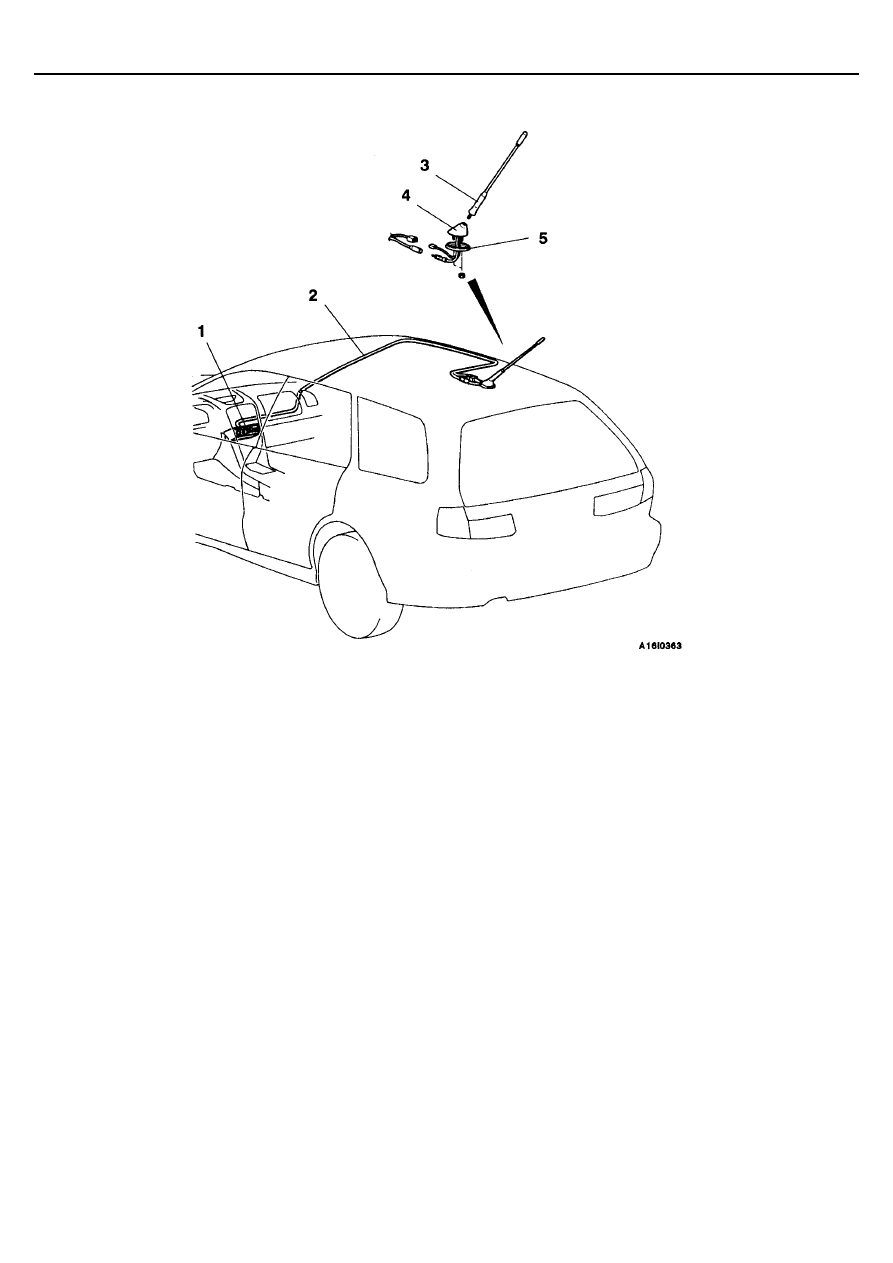

<Универсал>

Последовательность снятия антенного
фидера
1. Магнитола
•  Панель приборов
•  Облицовка передней стойки

(См. Главу 52А).

•  Облицовка центральной стойки

(См. Главу 52А).

•  Облицовка багажника верхняя боковая

(См. Главу 52А).

•  Облицовка потолка

2. Антенный фидер

Последовательность снятия антенны
(установленной на крыше)
3. Антенна
•  Облицовка потолка

4. Крышка
5. Уплотнитель
