Mitsubishi Galant (1997 год). Руководство - часть 377

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

Магнитола

54-60

А-4 Радиостанцию можно услышать, но и АМ и FM частоты имеют много помех.

(1) (2)

ПРИМЕЧАНИЕ:
Относительно помех встречающихся только при приеме
FM. Из-за различий в системах FM и АМ, FM не так под-
вержена интерференции от двигателей, силовых линий,
освещения и т. п., как АМ. С другой стороны, есть случаи,
когда из-за характеристик волн FM, помехи или

искажение вызывается типичным наложением помех (по-
мех от первого затухания и от наложения волн). (См. А-2.)
<Помехи (шипение, свист) возникают в зонах неуверенно-
го приема радиосигналов, например, в горной местности,
что не является признаками неисправности радиоприем-
ника.>

Плотно ли прикреплена “масса” магнитолы на кузове?

Да

Правильно ли подсоединен штекер антенны к магни-

толе?

Нет

Крепко затяните гайки крепления “массы” на

кузове.

Да

В хорошем ли состоянии находится сама антенна и

правильно ли она установлена?

Нет

Правильно установите штекер антенны.

Устраняют ли помехи следующие способы?

•  Переход на другую станцию с сильным сигналом.
•  Полное выдвижение антенны.
•  Регулировка качества звука, снижение уровня вы-

соких частот.

Нет

Очистите штекер антенны и заземлите про-
вод в месте крепления. Надежно установите

антенну.

Помехи возникают при остановке двигателя.

Да

Помехи возникают, когда двигатель работает.

Проверьте элементы шумоподавления (см. методику А-6).

Исчезли ли помехи?

Если на одной станции больше помех, чем на остальных,

проконсультируйтесь на сервисном центре.

Нет

Да

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

Магнитола

54-61

А-5 Больше помех либо на АМ, либо на FM.

Много помех только на АМ.
Из-за различий в системах FM и АМ,
АM более подвержена наложению помех.

Сильные помехи только в диапазоне FM.
Вследствие разницы систем FM и АМ диапазон FM
подвержен влиянию работающего двигателя, силовых
проводов, приборов освещения значительно в меньшей
степени, чем диапазон АМ. С другой стороны, благода-
ря характерным свойствам радиоволн в диапазоне FM,
они подвергаются помехам или искажениям,

происходящим от типичных источников помех.
(Смотрите А – 2) [Помехи (шипение, свист) возника-
ют в зонах неуверенного приема радиосигналов, на-
пример, в горной местности, что не является при-
знаками неисправности радиоприемника.]

Присутствовали ли следующие условия при появле-
нии помех?

• Вспышка молнии. Рядом проехал мотоцикл.
• Рядом проехал другой автомобиль с сильным ис-

точником электромагнитного излучения.

• Проезд мимо линии электропередачи. Проезд под

мостом.

•  Проезд мимо линии телефонной связи.
•  Проезд рядом с радиопередатчиком.
•  Проезд рядом с другими источниками электриче-

ских помех.

Продолжайте проверку на радио- и атмосферные по-
мехи; при определении источника помех, проверьте
также описанные выше условия.

Предотвращение помех со стороны магнитолы затруднительно.
Если помехи на одной станции гораздо сильнее, чем на осталь-

ных, проконсультируйтесь в сервисном центре.

Да

Если помехи на одной станции гораздо сильнее, чем
на остальных, проконсультируйтесь в сервисном цен-
тре.

Нет

Да

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

Магнитола

54-62

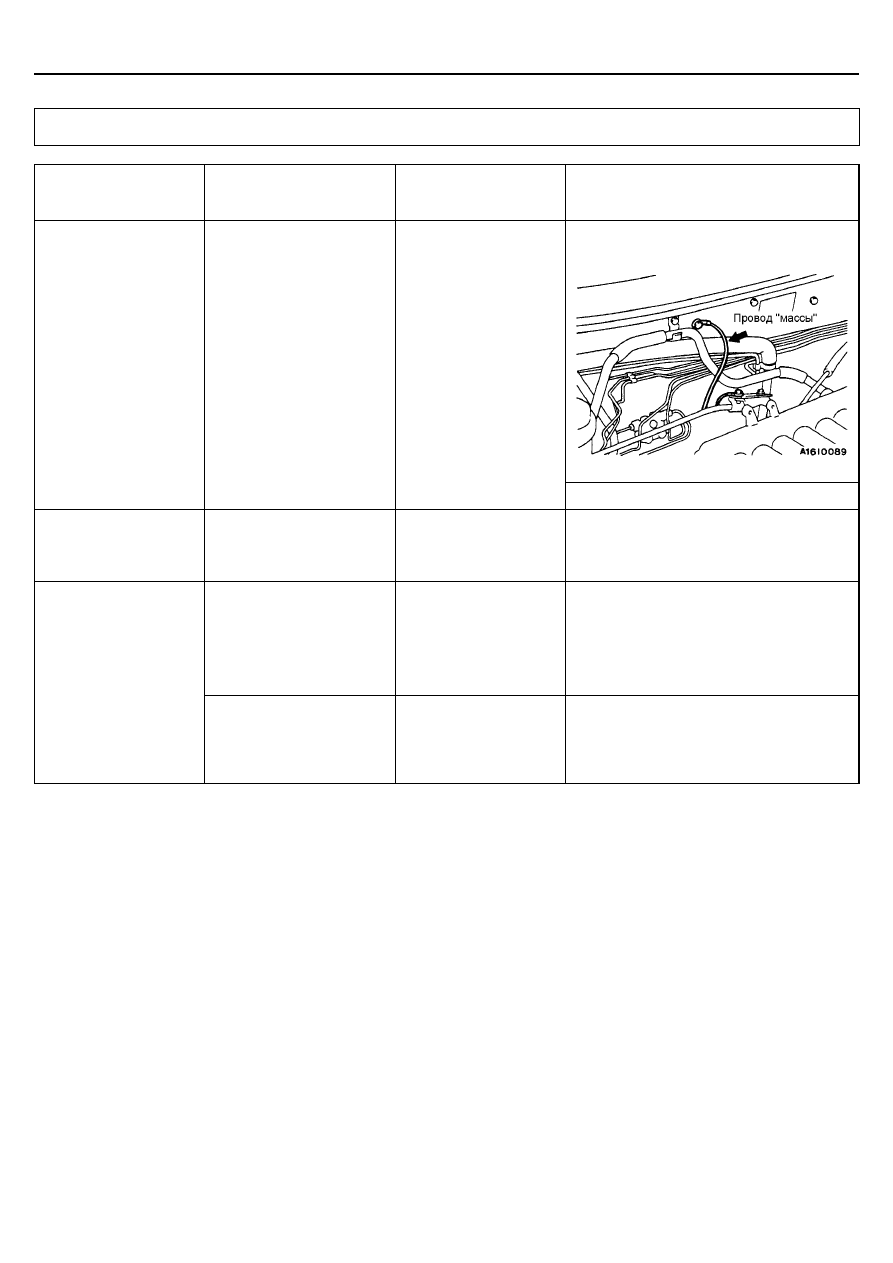

А-6 Помехи при запуске двигателя.

Типы звуков помех на-
ходятся в круглых скоб-
ках ().

Условия

Причина

Способ устранения

•

Проверьте или замените провод «мас-
сы».

АМ, FM: Помехи от за-
жигания (Хлопанье,
щелканье, треск, жуж-
жание)

•

Увеличение оборотов
двигателя вызывает
учащение хлопающего
звука и снижения
уровня громкости.

•

Пропадает при пово-
роте ключа зажигания
в положение АСС.

•

В основном из-за
свечей зажигания.

•

Из-за работы дви-
гателя

•

Проверьте или замените конденсатор.

Другие электрические
компоненты

Помехи могут появ-
ляться по мере старе-
ния других электриче-
ских компонентов.

Отремонтируйте или замените электриче-
ские компоненты.

•

Пропадает, когда ав-
томобиль полностью
остановлен.

•

Особенно сильный при
выключении сцепле-
ния.

Возникает когда детали
или проводка переме-
щается по какой-либо
причине и контактирует
с металлическими час-
тями кузова.

Верните детали или проводку в их пра-
вильное местоположение.

Статическое электриче-
ство (треск, искажение)

•

Различные помехи
возникают в зависимо-
сти от положения де-
талей кузова.

Возникают при непол-
ном контакте с кузовом
капота, бамперов, вы-
пускных труб и глуши-
теля, подвески, и т. д.

Надежно затяните все болты крепления
деталей кузова. Общей причиной возник-
новения помех является отсутствие на-
дежного контакта с массой.

ВНИМАНИЕ
1.

Никогда не подсоединяйте провод высокого на-
пряжения к фильтру помех, так как это приведет к
его повреждению.

Проверьте наличие внешнего источника помех.
Обязательно выполните эту проверку, чтобы не
произошло ошибки при диагностике неисправно-
стей.

Защита от помех должна производиться последо-
вательно, шаг за шагом, путем устранения мощ-
ных источников помех.

ПРИМЕЧАНИЕ
1.

Конденсатор
В обычных условиях конденсатор не пропускает по-
стоянный ток, однако, при прохождении переменного
тока увеличивается частота колебаний, сопротивле-
ние конденсатора переменному току уменьшается и
облегчает прохождение постоянного тока.

Конденсатор подавления помех, использующий этот
принцип, вставлен в цепь между проводом питания
источника помех и массой. Данное устройство по-
давляет помехи путем заземления на массу кузова
источника помех (переменного тока или излучателя
электрических колебаний).

Катушка
Постоянный ток проходит через обмотку катушки,
однако, ее индуктивное сопротивление возрастает
при увеличении частоты колебаний переменного то-
ка. Катушка подавления помех, использующая этот
принцип, вставлена в провод питания источника по-
мех и предотвращает излучение помех.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

Магнитола

54-63

А-7 Некоторые помехи возникают при вибрации и ударах во время движения.

А-8 Иногда помехи возникают на FM при движении.

Относительно помех от наложения волн и помех от
затухания
Поскольку частота FM волн очень высока, они очень
подвержены воздействию элементов рельефа и
строений. Эти воздействия нарушают передачу сигна-
ла и затрудняют прием разными путями.
•

Помехи от наложения волн

Это описывает эхо, которое возникает когда пе-
редающий сигнал отражается от большой

преграды и входит в приемник с небольшой за-
держкой во времени относительно прямого сиг-
нала (повторяющееся жужжание).

•

Помехи от затухания

Это жужжащие помехи, которые возникают, ко-
гда передающий пучок нарушается преградами
и мощность сигнала сильно изменяется в узком
диапазоне.

Правильно ли соединены разъемы?

Появляются ли помехи, когда выключатель магнито-
лы включен при остановленном автомобиле, и магни-
тола подключена, но не настроена ни на одну из

станций?

Да

Нет

Обеспечьте правильное соединение.

Правильно ли заземлена магнитола? (Надежно ли

затянут крепежный винт?)

Да

Правильно ли заземлена антенна? (Если помехи
появляются при перемещении антенны, это означает

что «масса» подсоединена не плотно.)

Нет

Крепко затяните крепежный винт.

Да

Нет

Отремонтируйте или замените магнитолу.

Помехи от статического электричества:
Статическое электричество кузова от резиновых втулок амортизатора,
используемых для предотвращения вибрации, шин и т. п., возникает из-за
отделения от «массы», вызывая жужжащие помехи. Поскольку со сторо-
ны магнитолы нельзя предпринять никаких мер, необходимо предпринять

другие меры по снятию статического электричества кузова автомобиля.

Нет

Если на винте «массы» есть ржавчина, очистите и крепко затяните винт

«массы».

станций?

Да

Нет

Помехи статического электричества:
Статическое электричество кузова от резиновых втулок амортизатора,
используемых для предотвращения вибрации, шин и т. п., возникает из-за
отделения от «массы», вызывая жужжащие помехи. Поскольку со сторо-
ны магнитолы нельзя предпринять никаких мер, необходимо предпринять

другие меры по снятию статического электричества кузова автомобиля.

Правильно ли заземлен корпус магнитолы? (Надежно

ли затянут крепежный винт?)

Да

Правильно ли заземлена антенна? (Если помехи
появляются при перемещении антенны, это означает

что «масса» подсоединена не плотно.)

Нет

Крепко затяните крепежный винт.

Да

Отремонтируйте или замените магнитолу.

Нет

Если на винте «массы» есть ржавчина, очистите, и крепко затяните винт

«массы».

Исчезает ли проблема при возвращении?

Нет

Возникает ли проблема только в нескольких местах и

только на нескольких станциях?

Да

Нет

Правильно ли соединены разъемы?

Да

Из-за электрических полей (помехи от наложения волн*, помехи от зату-

хания*).

Да

Нет

Проверьте соединения разъемов.
