ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-56

МАГНИТОЛА

ПОИСК НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ ПО ИХ ПРИЗНАКАМ

Параметры

Признак неисправности

Соответственная схема

При движении помехи возникают в некоторых местах (АМ).

А-1

При движении помехи возникают в некоторых местах (FМ).

А-2

Помехи возникают только ночью (АМ).

А-3

Радиостанции можно услышать, но и АМ и FM частоты имеют много по-
мех.

А-4

Больше помех либо на АМ, либо на FM.

А-5

Помехи при запуске двигателя.

А-6

Некоторые помехи возникают при вибрации и ударах во время движения.

А-7

Иногда помехи возникают на FM при движении.

А-8

Помехи

Постоянные помехи.

А-9

Когда выключатель установлен в положение ВКЛ., нет питания.

В-1

Нет звука из одного динамика.

В-2

Есть помехи, но нет приема ни АМ, ни FM или нет звука на АМ, или нет
звука на FM.

В-3

Недостаточная чувствительность.

В-4

Искажение на АМ или и на АМ и на FM.

В-5

Искажение только на FM.

В-6

Слишком мало автоматически выбранных станций.

В-7

Магнитола

Недостаточная память (установленные станции стираются).

В-8

ПРИМЕЧАНИЕ:
Для радио MW (средние волны) см. признаки неисправности радио АМ.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-57

Параметры

Признак неисправности

Соответственная схема

Кассета не вставляется.

С-1

Нет звука.

С-2

Нет звука от одного динамика.

С-3

Качество звука плохое, или звук слабый.

С-4

Кассета не вынимается.

С-5

Неравномерное вращение. Скорость ленты маленькая или боль-
шая.

С-6

Неисправный автореверс.

С-7

Магнитофон

Лента застревает в механизме.

С-8

Антенна с электроприводом не выдвигается или не убирается.

D-1

Антенна с электропри-
водом

Антенна с электроприводом выдвигается и убирается, но не при-
нимает сигнал.

D-2

СХЕМЫ

А. ПОМЕХИ

А-1 При движении помехи возникают в некоторых местах (АМ).

Выясните у Клиента следующую информа-
цию:

1. Место
2. Местные условия (долина, горы, и т. п.)

3. Название и частоту станций с помехами

Устраняют ли помехи следующие меры?

1. Переход на другую станцию с сильным

сигналом для усиления сопротивления
помехам.

2. Подавите высокие тона для сокращения

помех.

3. Полностью выдвиньте антенну.

Нет

Если помехи возникают по вине
автомобиля:

Если радиосигнал слабый, то,
возможно, устранить помехи не

получится.

Если из-за наружных помех:

В большинстве всех случаев, пре-
дотвращение со стороны прием-
ника невозможно. Слабые сигна-
лы особенно подвержены поме-

хам.

Да

ОК

Если на одной станции больше помех, чем на других,
выясните у пользователя условия, название и частоту
принимаемых станций, и проконсультируйтесь с сервис-

ным центром.

Есть ли общая структура?

Нет

Да

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-58

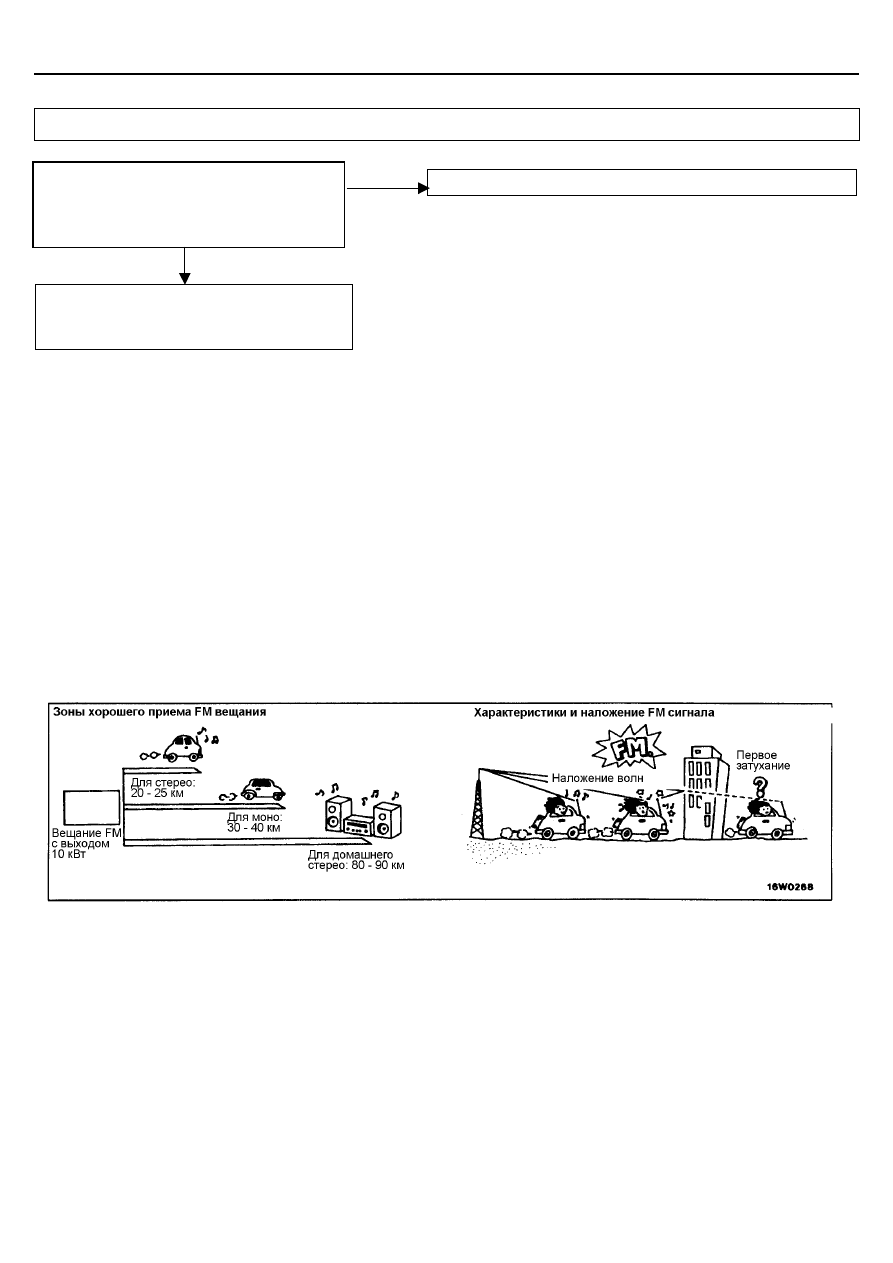

А-2 При движении в некоторых местах возникают помехи (FМ).

ПРИМЕЧАНИЕ
Вещание в диапазоне FM:
Радиоволны  ультракороткого  диапазона  FM    обладают  та-
кими  же  свойствами,  как  и  световые  волны,  то  есть  могут
задерживаться  и  изменять  направление.  В  зоне  тени  таких
препятствий как крупные здания, сооружения или горы, при-
ем радиоволн становится невозможным.
1.

С  увеличением  расстояния  от  передающей  антенны
радиостанции мощность радиосигнала падает. Несмот-
ря на то, что эти условия могут изменяться в зависимо-
сти  от  мощности  радиопередатчика  и  рельефа  окру-
жающей местности или наличия зданий и сооружений,
Зона уверенного приема находится в пределах 20 – 25
км в режиме « Стерео» и 30 – 40 км в режиме «Моно».

2.

Радиосигнал  ослабевает  при  возникновении  препятст-
вий в виде крупных зданий и сооружений или гор между
радиопередатчиком  и  приемной  антенной  автомобиля,
в результате чего возникают помехи. ( Это явление на-
зывается  первичным  затуханием  и  вызывает  постоян-
ный жужжащий шум.)

3.

При попадании на антенну автомобиля прямого сиг-
нала радиостанции и отраженного сигнала (от препят-
ствий в виде гор, зданий, и т. п.) происходит смеши-
вание двух сигналов, что приводит к возникновению
радиопомех. При попадании автомобиля во время
движения в такого рода зоны каждый раз возникают
радиопомехи. Мощность и периодичность радиопомех
зависят от мощности радиосигнала и условий отра-
жения радиоволн. (Это явление называется интерфе-
ренционный шум и вызывает периодические искаже-
ния сигнала.)

4.

Поскольку передача и прием радиосигналов диапазо-
на FM в режиме «Стерео» более затруднена, чем в
режиме «Моно», работа приемника в FM диапазоне
часто сопровождается шипящим (свистящим) шумом.

Устраняют ли помехи следующие способы?
•  Переход на другую станцию с сильным сигналом

для усиления сопротивления помехам.

•  Подавите высокие тона для сокращения помех.
•  Полностью выдвиньте антенну.

ОК

Да

Если на одной станции больше помех, чем на других,
выясните у пользователя условия, название и частоту
принимаемых станций, и проконсультируйтесь с сер-

висным центром.

Нет

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Магнитола

54-59

А-3 Помехи возникают только ночью (АМ).

Следует рассмотреть следующие вероятные причины по-
явления посторонних шумов только ночью.
1.

Причины, связанные с прохождением радиосигнала:
Вследствие того, что на достаточном удалении от ра-
диостанции прием радиосигнала ночью происходит в
более благоприятных условиях, происходит искаже-
ние сигнала даже устойчиво принимаемых днем при
обычных помехах радиостанций. Чем слабее радио-
сигнал, тем в большей степени он подвергается иска-
жениям, и поэтому может происходить переход на
другую станцию или появление пульсирующего звука.

Пульсирующий звук:* Близкие по частоте два радио-
сигнала оказывают взаимное влияние
друг на друга, создавая высокочастотный периоди-
ческий звук. Данный звук вырабатывается не только
акустическим сигналом, но также влиянием электро-
магнитного излучения.

2.

Причины, связанные с работой двигателя автомоби-
ля: Причиной возникновения помех может служить
генератор двигателя.

Остаются ли очевидными помехи даже при

выключенных фарах, габаритных огнях?

ОК

Да

Устраняют ли помехи следующие способы?

•  Переход на другую станцию с сильным

сигналом.

•  Переход на другую станцию с сильным сиг-

налом без полного выдвигания антенны.

ОК

Да

Затухают ли помехи при удалении
жгута проводов автомобиля от корпу-
са магнитолы? (Если жгут проводов

расположен неправильно.)

Если на одной станции больше помех, чем на
остальных, проконсультируйтесь на сервис-

ном центре.

Да

Нет

Нет

Нет
