ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Реостат

54-52

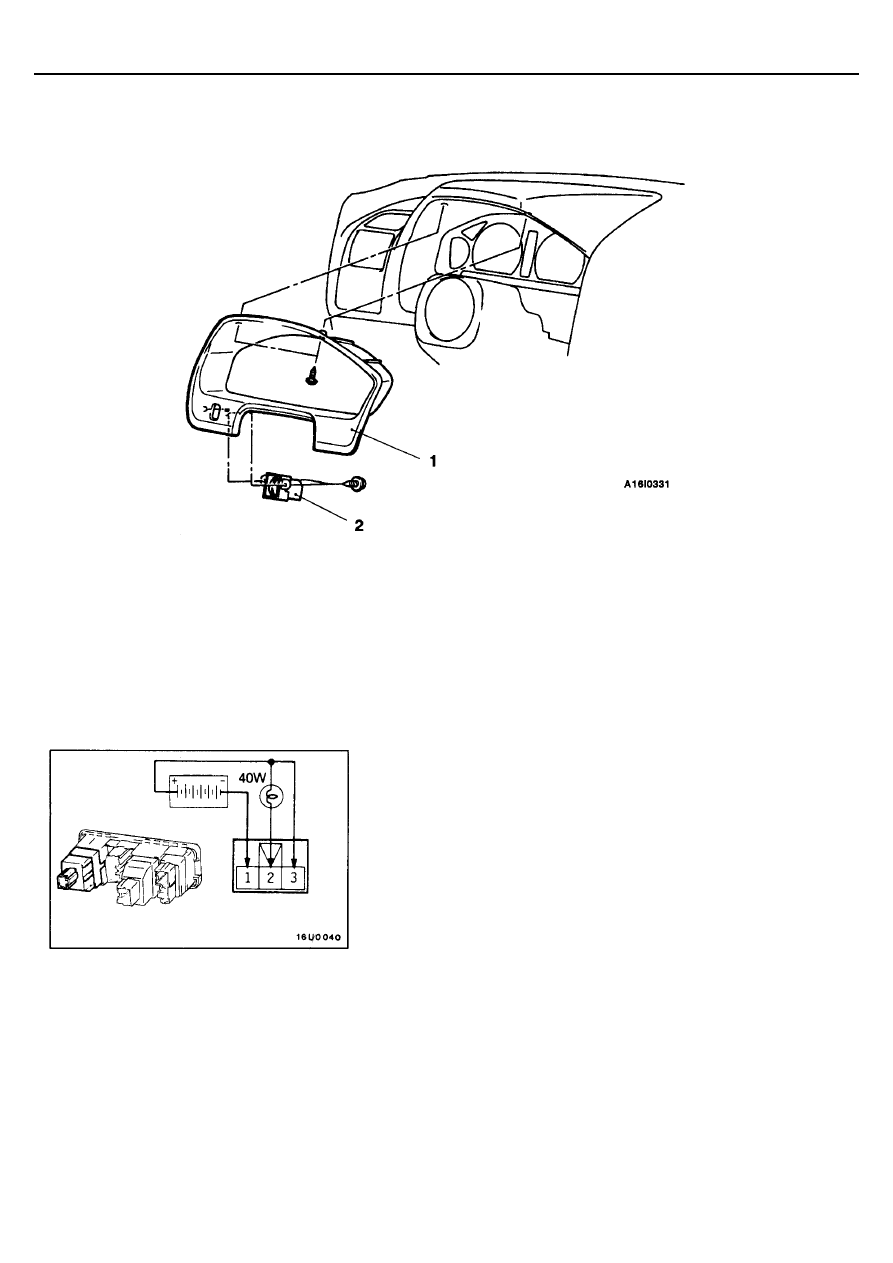

РЕОСТАТ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей
1. Облицовка комбинации приборов в сборе
2. Реостат

ПРОВЕРКА

1.

Подсоедините к выводам реостата аккумуляторную батарею через
контрольную лампу (40 ватт) как показано на рисунке.

2.

Если при медленном повороте ручки реостата яркость свечения лам-
пы изменяется плавно и лампа не гаснет, следовательно, реостат ра-
ботает нормально.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Выключатель аварийной сигнализации

54-53

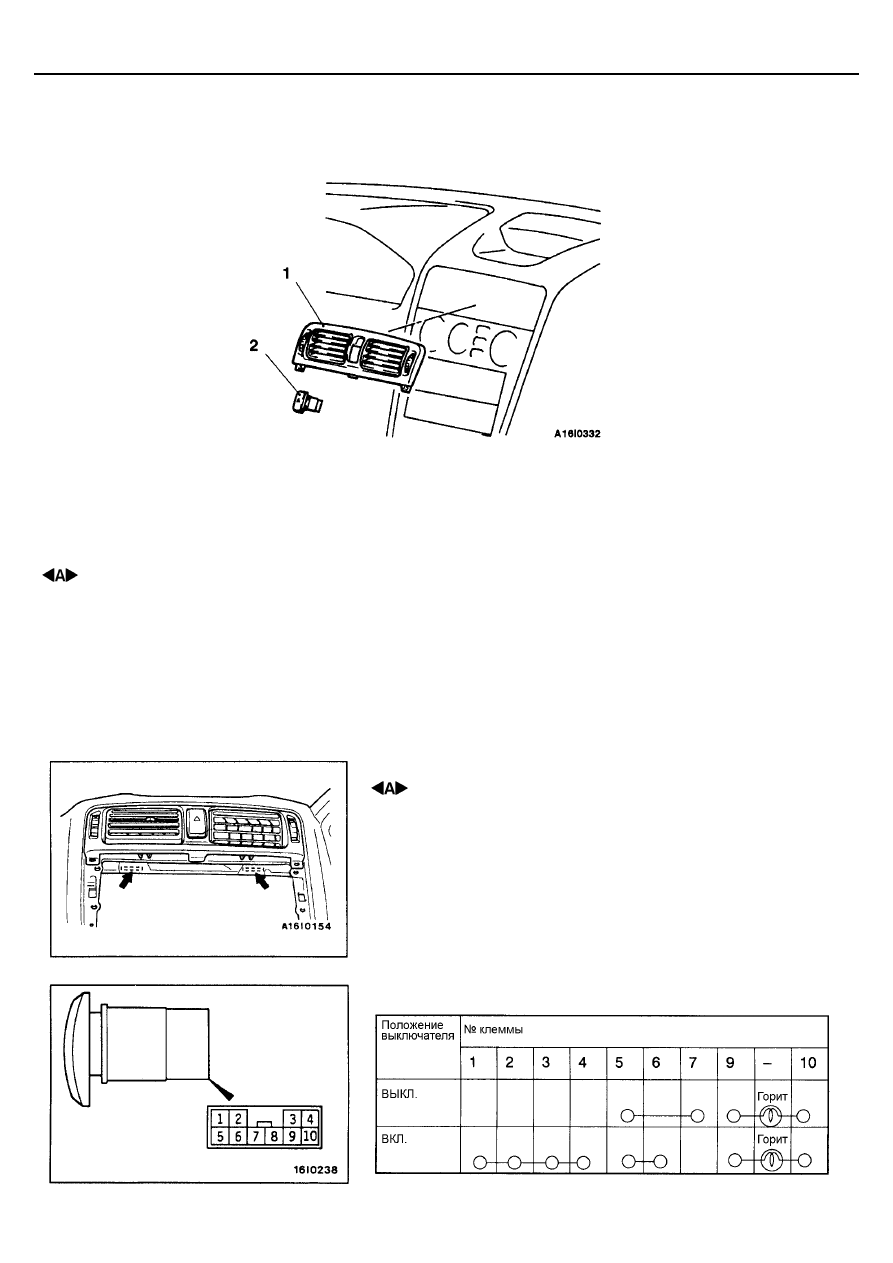

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей
•  Панель центральной консоли

(См. Главу 52А).

•  Панель электронного блока управления

кондиционером или управления отопи-
телем (См. Главу 55).

1. Центральный дефлектор в сборе
2. Выключатель аварийной сигнализации

СНЯТИЕ

 СНЯТИЕ ЦЕНТРАЛЬНОГО ДЕФЛЕКТОРА В СБОРЕ

Нажмите на указанные на рисунке лапки, и потяните центральный дефлек-
тор, чтобы вынуть его.

ПРОВЕРКА

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 - Звуковой сигнал / Прикуриватель

54-54

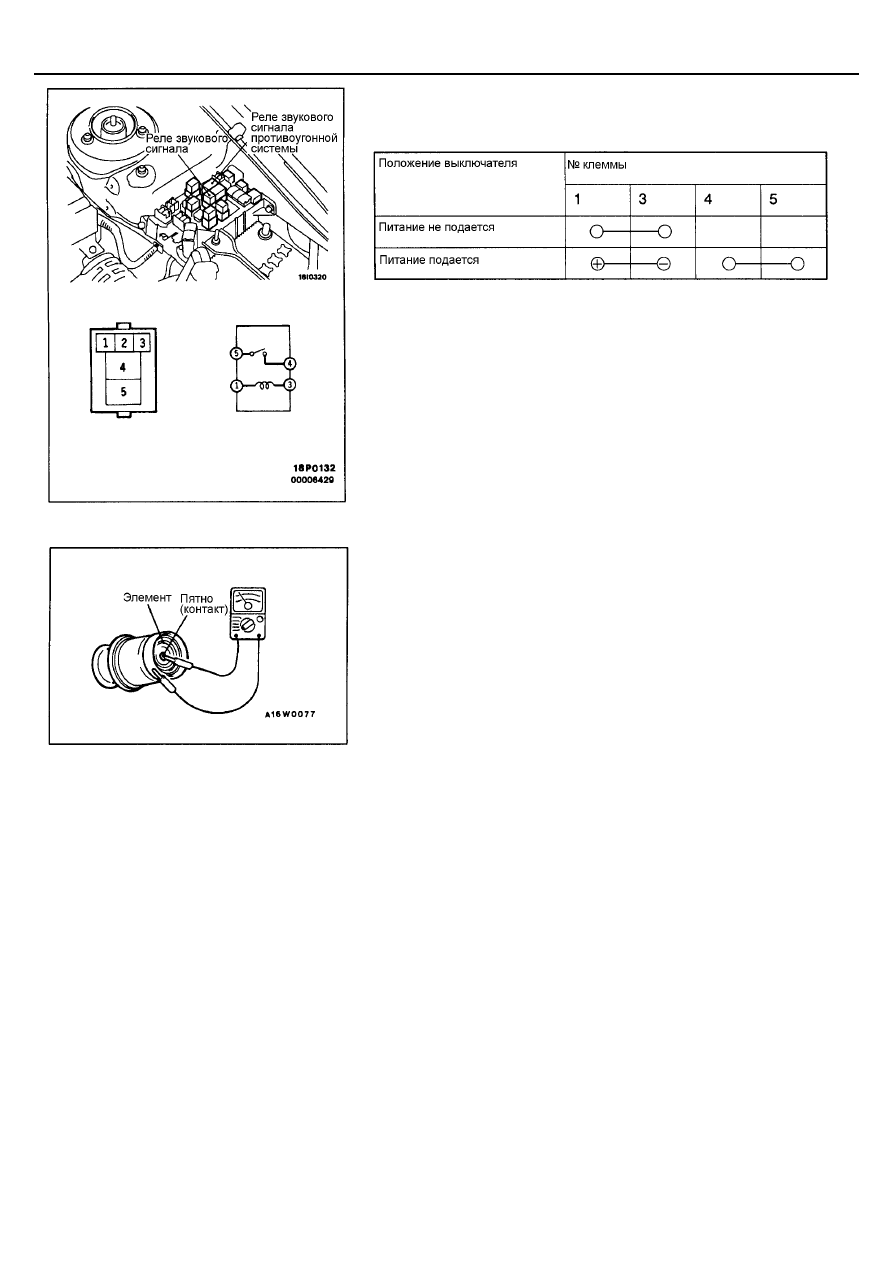

ЗВУКОВОЙ СИГНАЛ

ПРОВЕРКА

ПРИКУРИВАТЕЛЬ

ПРОВЕРКА

•

Выньте заглушку, и проверьте на предмет изношенной кромки на со-
единении пятна (контакта) элемента, и на предмет остатков табака и
других посторонних материалов на элементе.

•

Используя тестер для электрических цепей, проверьте состояние цепи
нагревательного элемента.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 - Часы

54-55

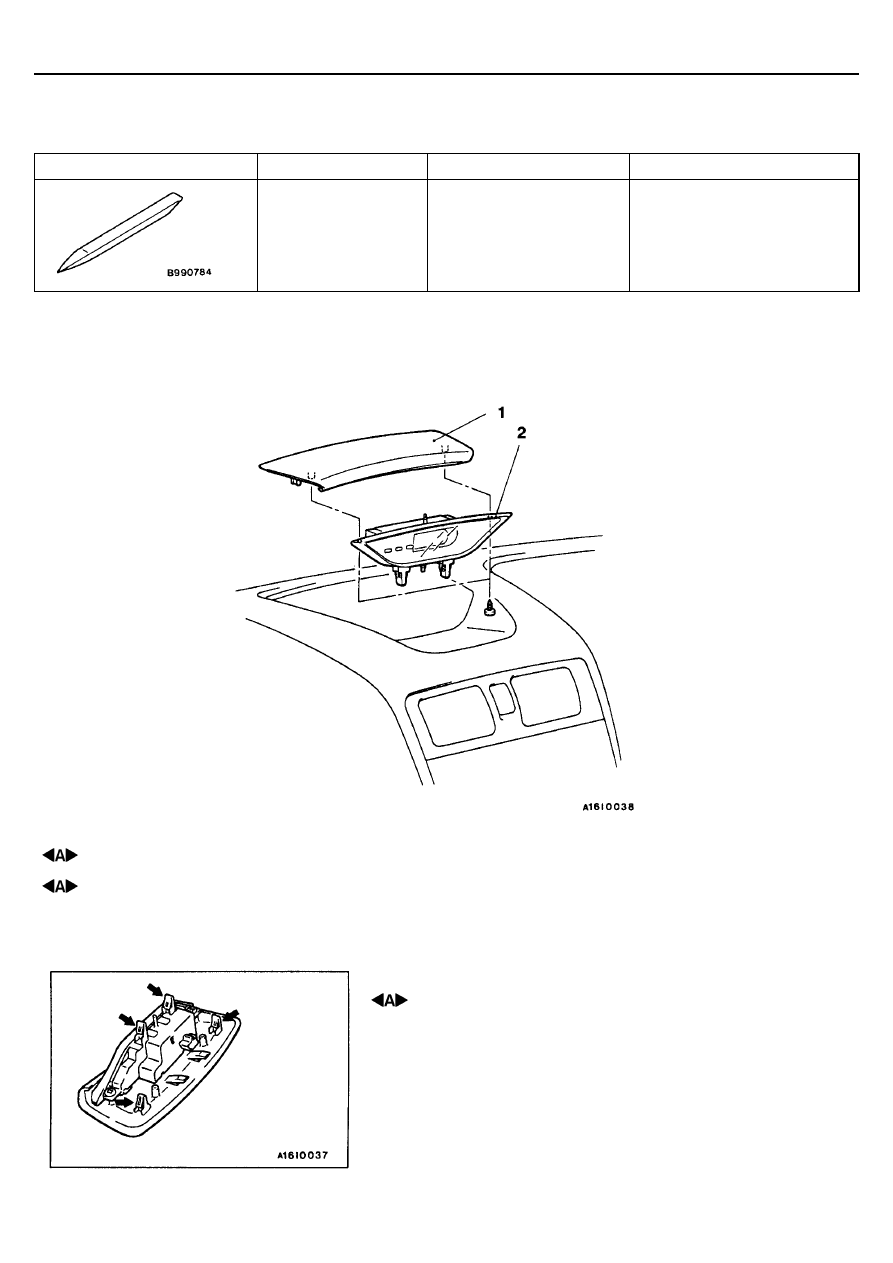

ЧАСЫ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Использование

МВ990784

Специальный инструмент

Снятие накладки (облицовки)
центрального дисплея

ЧАСЫ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей
1. Накладка (облицовка) центрального

дисплея

2. Часы

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ НАКЛАДКИ (ОБЛИЦОВКИ) ЦЕНТРАЛЬНОГО

ДИСПЛЕЯ И ЧАСОВ

Используйте специальный инструмент (МВ990784) чтобы поддеть лапки
указанные на рисунке, и снимите накладку (облицовку) центрального дис-
плея и часы.
