ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 - Боковые указатели поворота

54-44

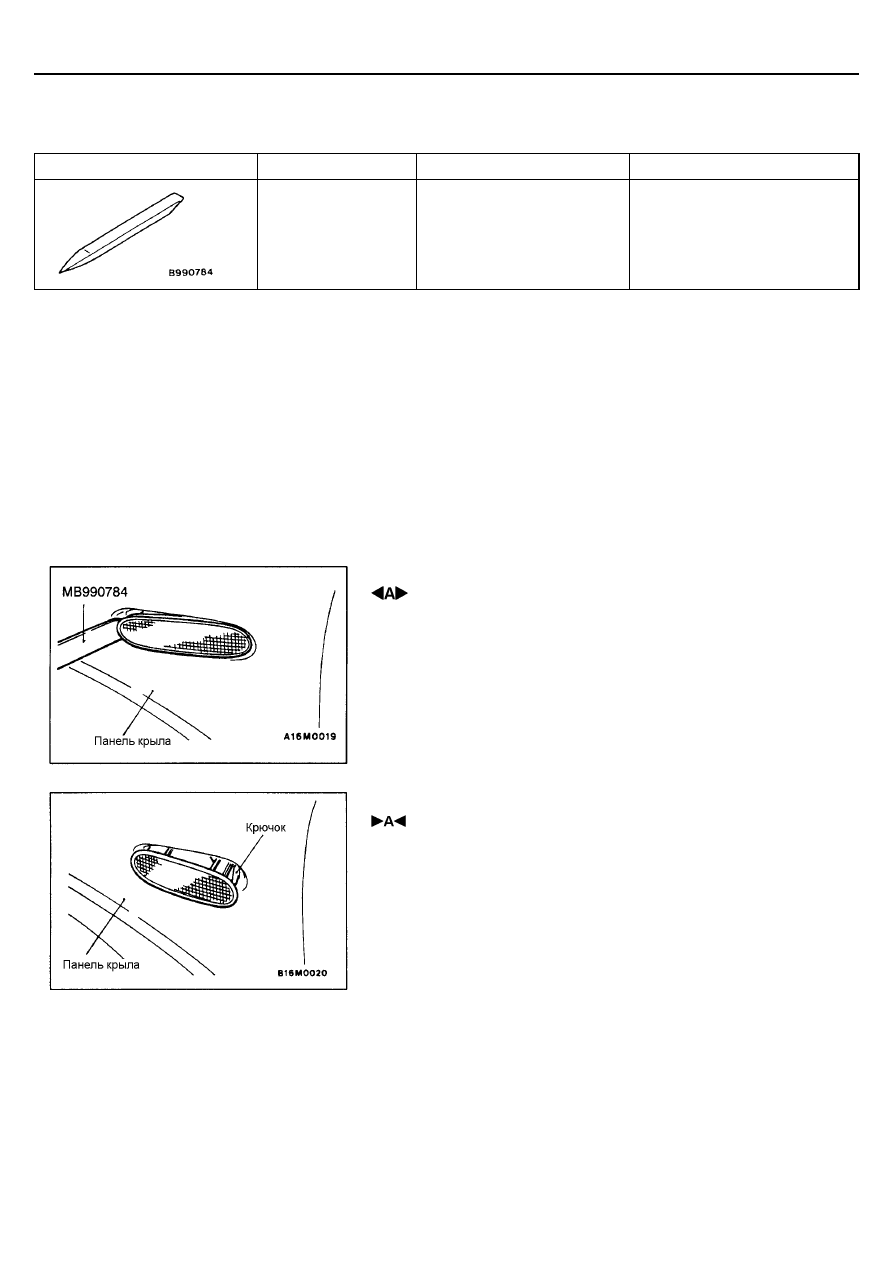

БОКОВЫЕ УКАЗАТЕЛИ ПОВОРОТА

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Использование

МВ990784

Специальный инструмент

Снятие боковых указателей по-
ворота

СНЯТИЕ

 СНЯТИЕ БОКОВЫХ УКАЗАТЕЛЕЙ ПОВОРОТА

Используйте специальный инструмент для снятия замка с панели крыла, и
затем снимите боковой указатель поворота.

УСТАНОВКА

 УСТАНОВКА БОКОВЫХ УКАЗАТЕЛЕЙ ПОВОРОТА

1.

Вставьте замок в панель крыла.

2.

Нажмите на указатель поворота, и закрепите его при помощи крючка.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Передние противотуманные фары

54-45

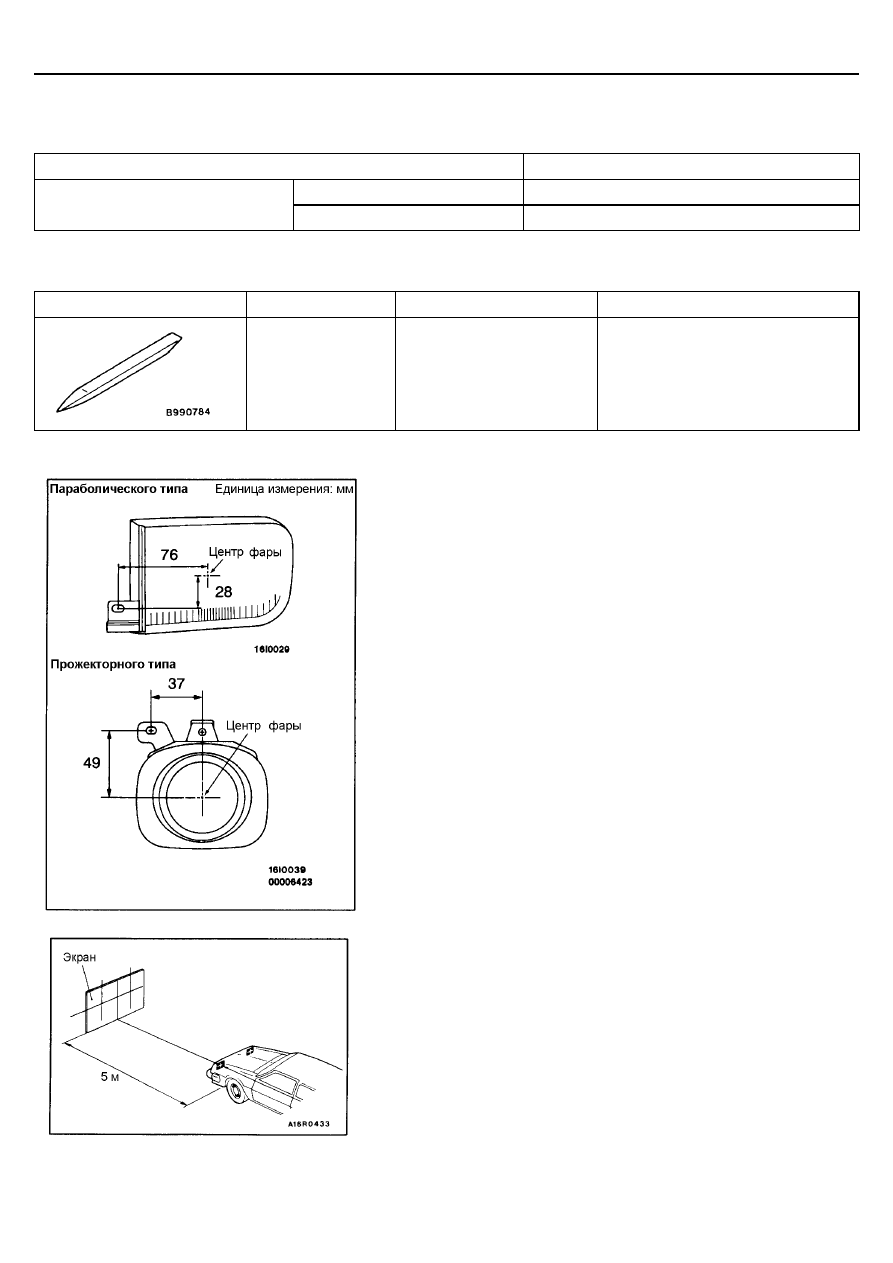

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

Параметры

Номинальное значение

Вертикальное направление

На 100 мм ниже горизонтали (Н)

Регулировка пучка света передних
противотуманных фар

Горизонтальное направление

Параллельно направлению движения автомобиля

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Использование

МВ990784

Специальный инструмент

Снятие облицовки переключателя

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТО-
МОБИЛЕ

РЕГУЛИРОВКА ПЕРЕДНИХ ПРОТИВОТУМАН-
НЫХ ФАР

1.

Определите положение центра противотуманных фар как показано на
рисунке.

2.

Установите расстояние от центров противотуманных фар до экрана 5
м как показано на рисунке.

3.

Доведите давление в шинах до номинальной величины и оставьте в
автомобиле только водителя, либо разместите на его месте груз око-
ло 75 кг.

4.

Установите частоту вращения двигателя 2000 об/мин и отрегулируйте
пучок света передних противотуманных фар.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Передние противотуманные фары

54-46

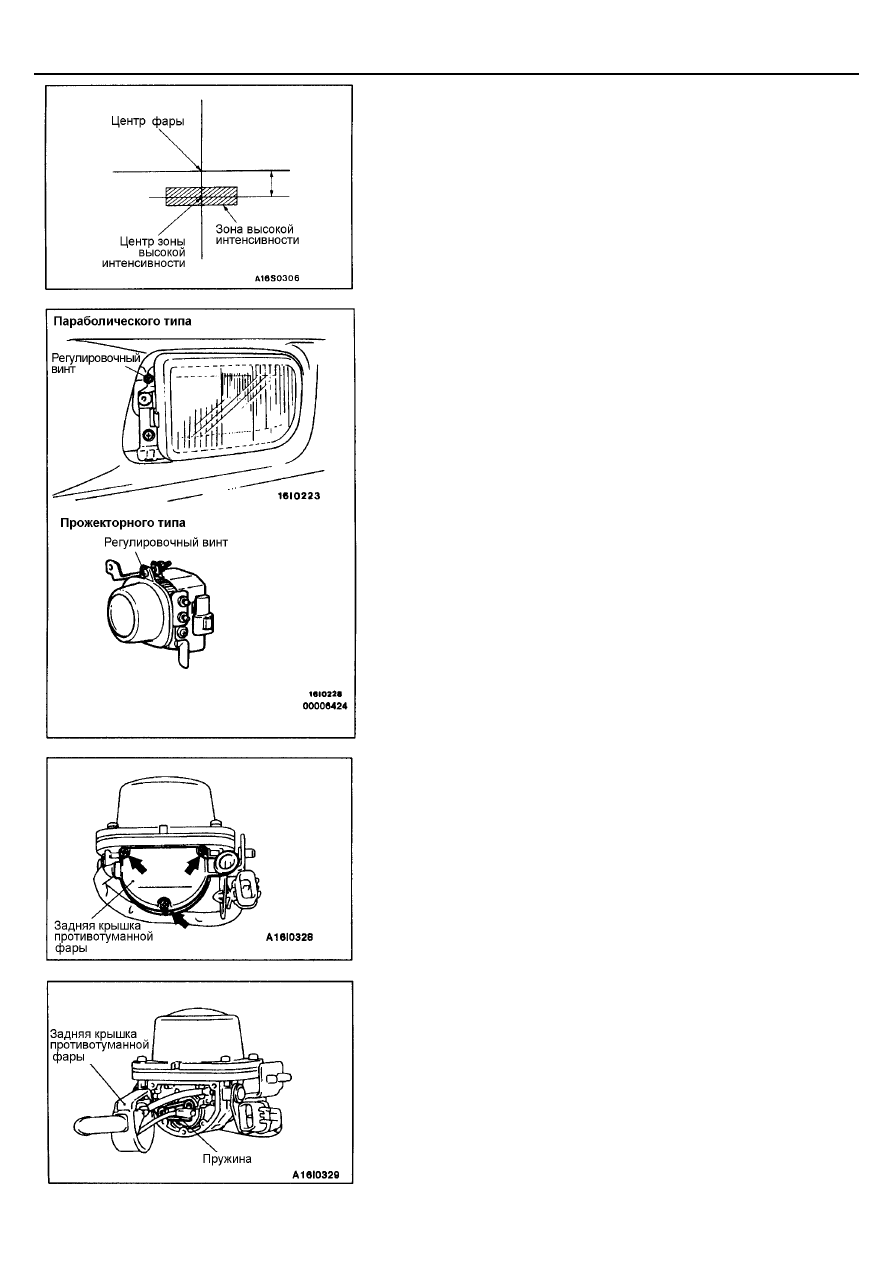

5.

Проверьте соответствие расположения пучка света на экране номи-
нальному.
Номинальные размеры:

По вертикали:

На 100 мм ниже горизонтали

По горизонтали:

Параллельно направлению движения автомобиля

ПРИМЕЧАНИЕ:
Горизонтальное направление не регулируется. Если отклонение све-
тового пучка превышает номинальное значение, убедитесь в пра-
вильности положения крепления или отсутствии других дефектов кре-
пления.
Внимание:
При проведении регулировки пучка свет фар, прикрывайте фару,
которую вы не регулируете в данный момент.

ЗАМЕНА ЛАМП

1.

Снимите накладку (облицовку) противотуманной фары.

2.

Снимите блок противотуманной фары.

3.

Снимите заднюю крышку противотуманной фары.

4.

Отстегните пружину, которая крепит лампу, и затем снимите лампу.
Внимание:
Не прикасайтесь к поверхности лампы грязными руками или
перчатками. В случае загрязнения поверхности лампы протрите
ее спиртом или растворителем, и тщательно просушите перед
установкой в фару.

        Расстояние
        по вертикали

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Передние противотуманные фары

54-47

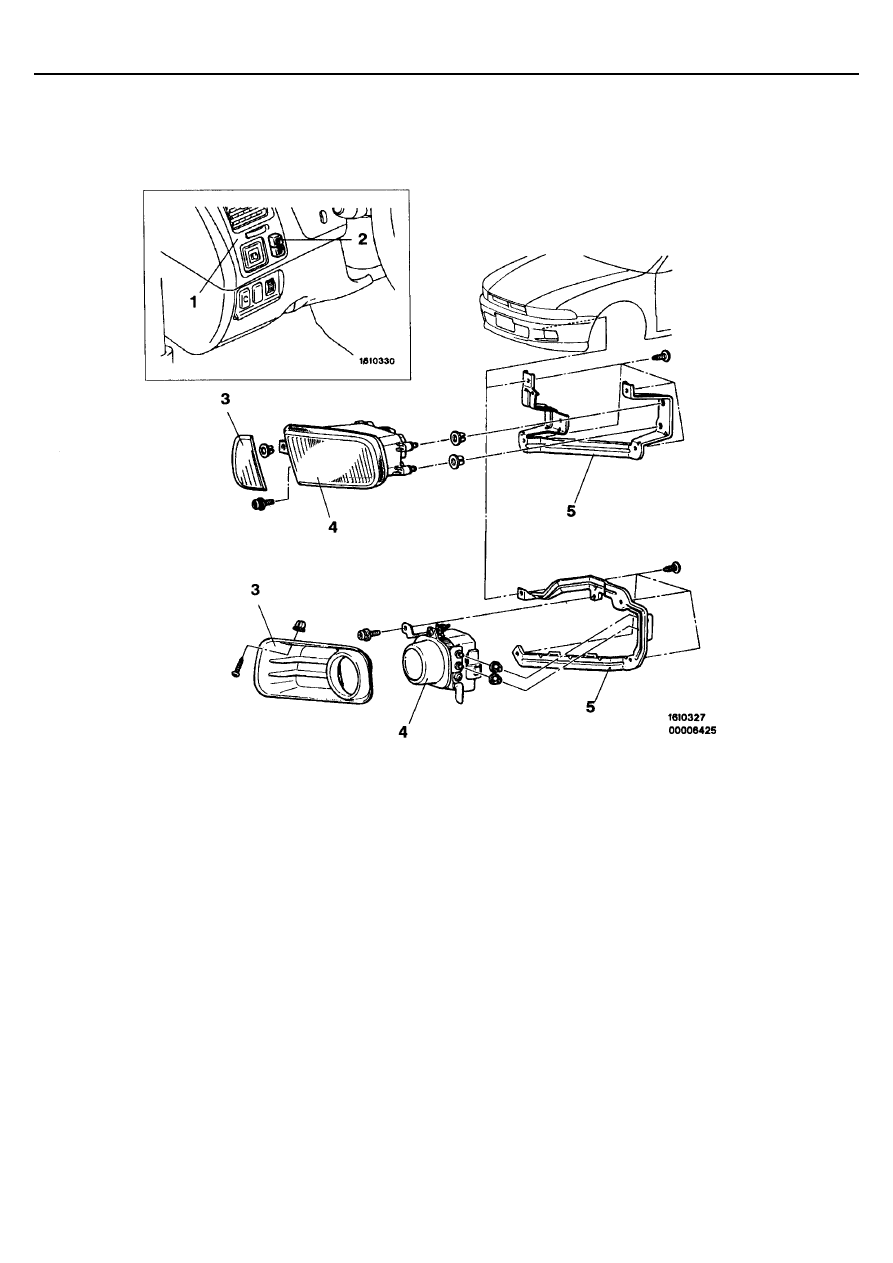

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия выключате-
ля передних противотуманных фар
1. Боковой дефлектор
2. Выключатель передних противотуманных

фар.

Последовательность снятия передних противо-
туманных фар
3. Накладка (облицовка) противотуманной фары
4. Противотуманная фара
•  Передний бампер (См. Главу 51).

5. Кронштейн противотуманной фары
