Mitsubishi Galant (1997 год). Руководство - часть 372

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Фара головного света и передний
указатель поворотов

54-40

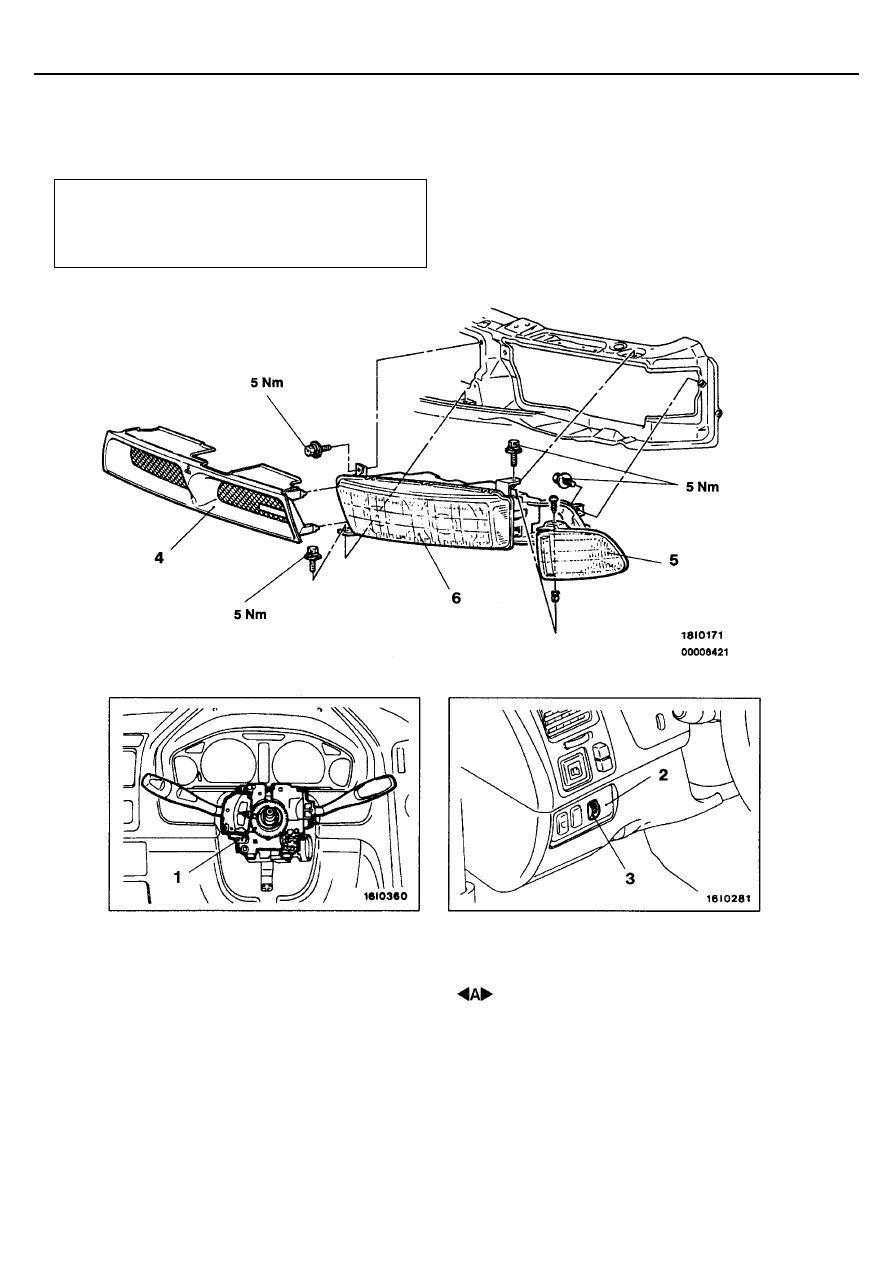

ФАРА ГОЛОВНОГО СВЕТА И ПЕРЕДНИЙ УКАЗАТЕЛЬ ПОВОРОТОВ

СНЯТИЕ И УСТАНОВКА

ВНИМАНИЕ: SRS
Перед снятием модуля подушки безопасности и
часовой пружины, см. Главу 52В -–Меры предосто-
рожности и модуль подушки безопасности и часо-
вая пружина

1. Подрулевой комбинированный переклю-

чатель <Переключатель освещения и вы-
ключатель ближнего света и освещения в
дневное время>
(См. Главу 37А – Рулевое колесо и вал).

Последовательность снятия переключа-
теля корректора фар
2. Накладка (облицовка) переключателя
3. Переключатель корректора фар

Последовательность снятия фары голов-
ного света
4. Решетка радиатора
5. Передняя лампа указателя поворотов
6. Фара головного света

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Фара головного света и передний
указатель поворотов

54-41

СНЯТИЕ

 СНЯТИЕ РЕШЕТКИ РАДИАТОРА

Снимите решетку радиатора, нажимая на лапки фиксаторов решетки ра-
диатора в указанном стрелками направлении при помощи плоской отверт-
ки, слегка потягивая решетку радиатора на себя.

ПРОВЕРКА

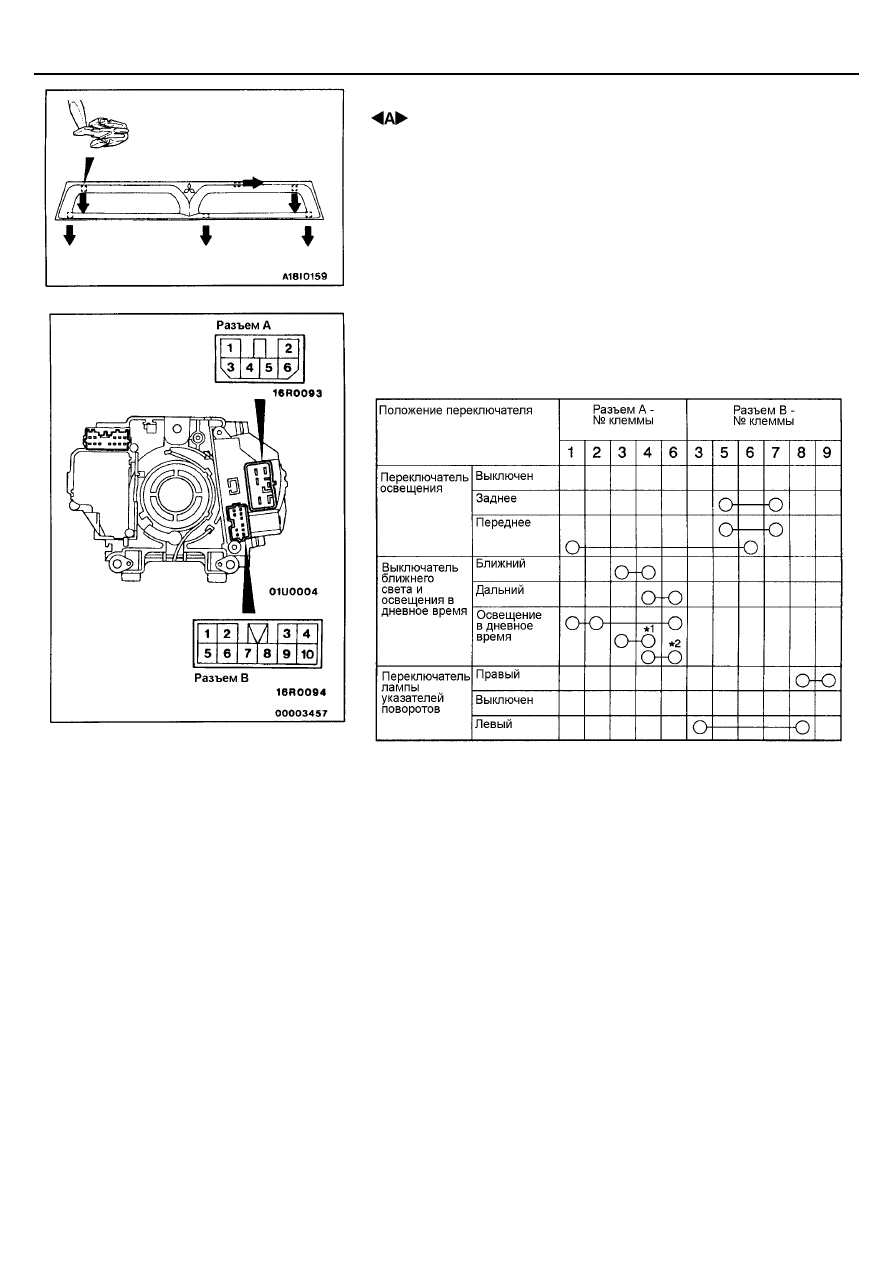

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ, ВЫКЛЮЧА-
ТЕЛЯ БЛИЖНЕГО СВЕТА И ОСВЕЩЕНИЯ В ДНЕВНОЕ
ВРЕМЯ И ПЕРЕКЛЮЧАТЕЛЯ УКАЗАТЕЛЕЙ ПОВОРОТОВ

ПРИМЕЧАНИЕ:
1.

*

1

 указывает на то, что цепь замкнута, когда выключатель освещения

в дневное время находится в положении ближнего света.

2.

*

2

 указывает на то, что цепь замкнута, когда выключатель освещения

в дневное время находится в положении дальнего света.

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Фара головного света и передний
указатель поворотов

54-42

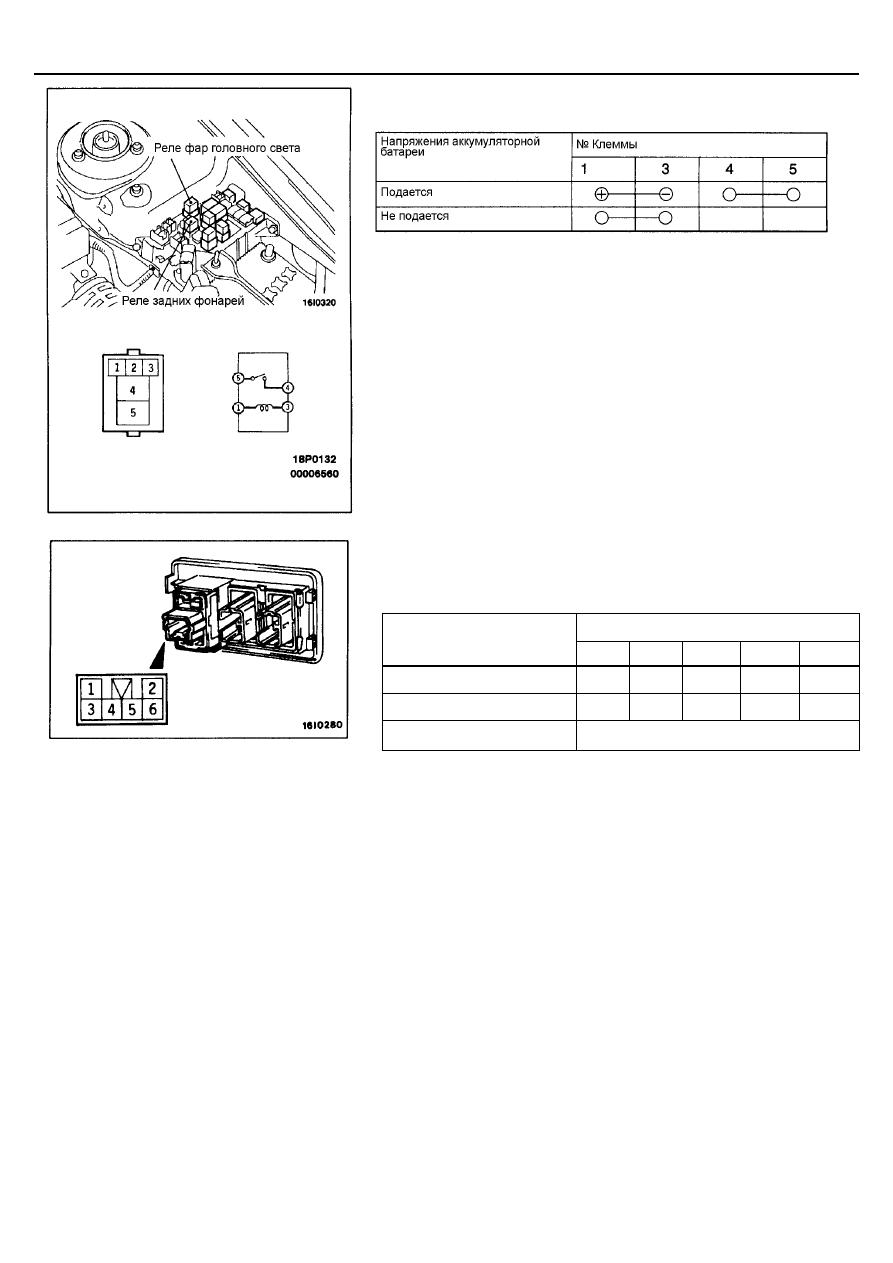

ПРОВЕРКА РЕЛЕ ФАР ГОЛОВНОГО СВЕТА И РЕЛЕ ЗАД-
НИХ ФОНАРЕЙ

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ КОРРЕКТОРА ФАР

Проверьте сопротивление между выводами когда переключатель коррек-
тора фар включен.
Номинальное значение:

Положение переключателя

Номера выводов между
которыми измеряется со-
противление

0

1

2

3

4

Между выводами 3 и 4 (Ом)

1235

1114

977

862

747

Между клеммой 4 и 6 (Ом)

548

669

806

921

1036

Между клеммой 3 и 6 (Ом)

1003

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ

 -

Фара головного света и передний
указатель поворотов

54-43

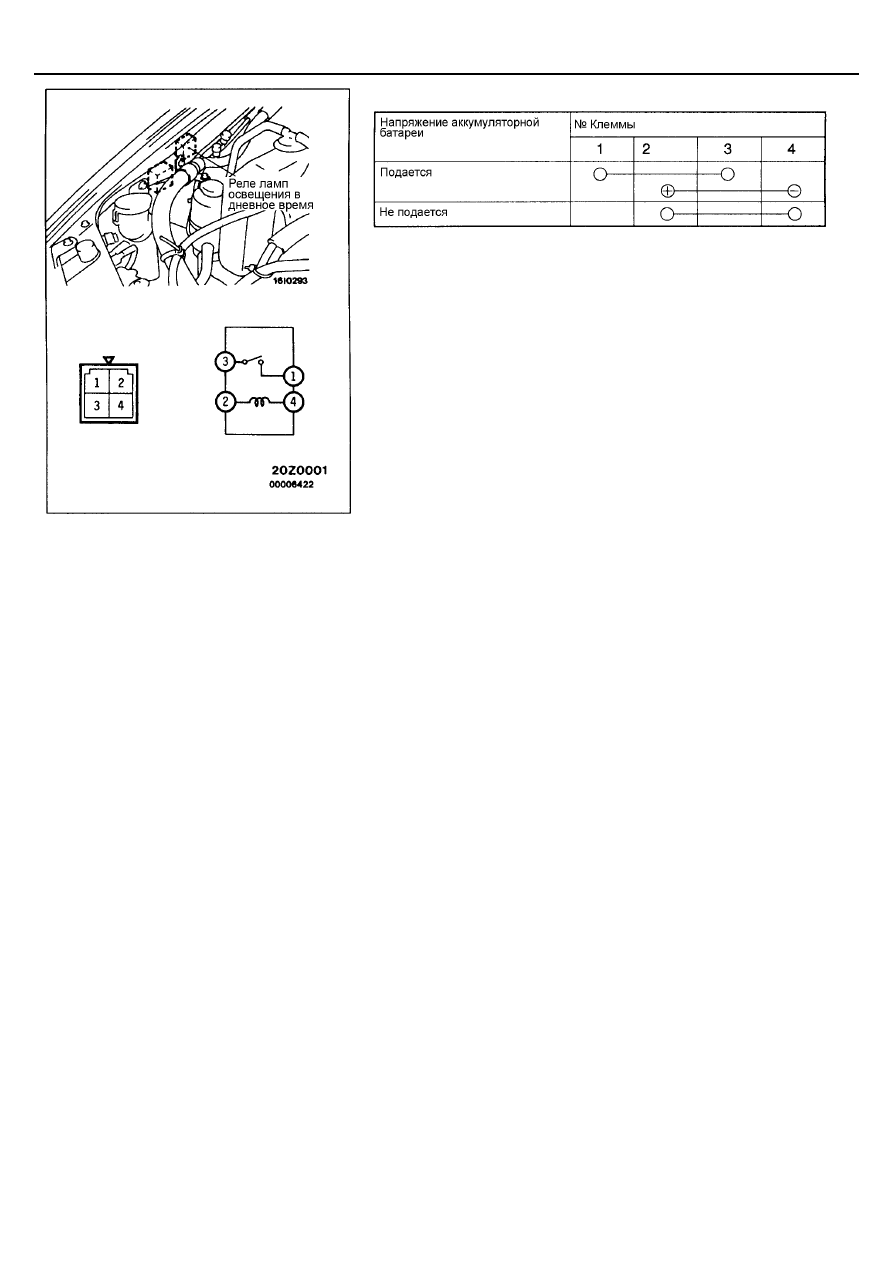

ПРОВЕРКА РЕЛЕ ЛАМП ОСВЕЩЕНИЯ В ДНЕВНОЕ ВРЕМЯ
