ОБОРУДОВАНИЕ САЛОНА -

Напольная консоль

52A-7

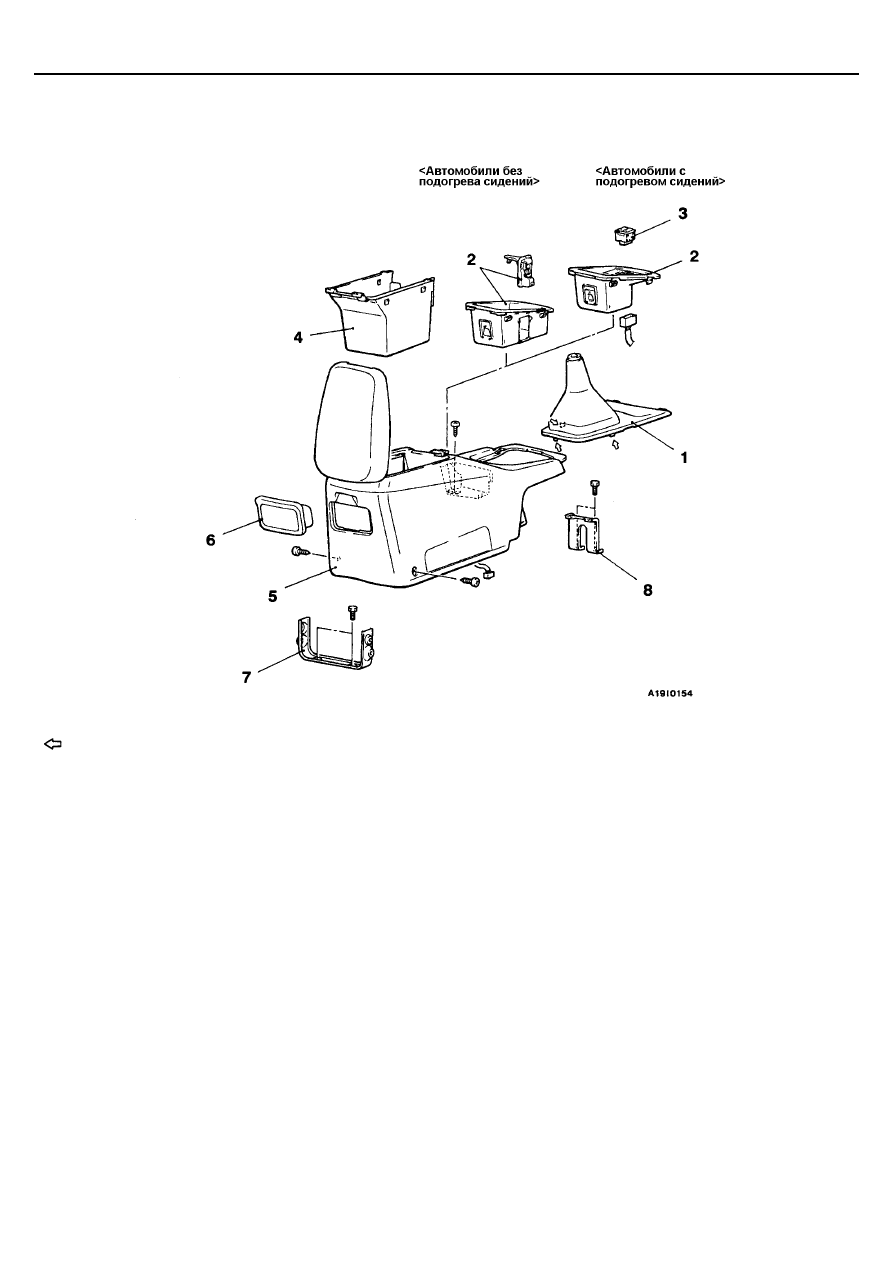

НАПОЛЬНАЯ КОНСОЛЬ

СНЯТИЕ И УСТАНОВКА

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

Последовательность снятия деталей
1. Панель напольной консоли
2. Подстаканник в сборе
3. Переключатель подогрева сидений
4. Ящик напольной консоли

5. Напольная консоль
6. Пепельница
7. Кронштейн консоли В
8. Кронштейн консоли А

ОБОРУДОВАНИЕ САЛОНА -

Облицовка

52A-8

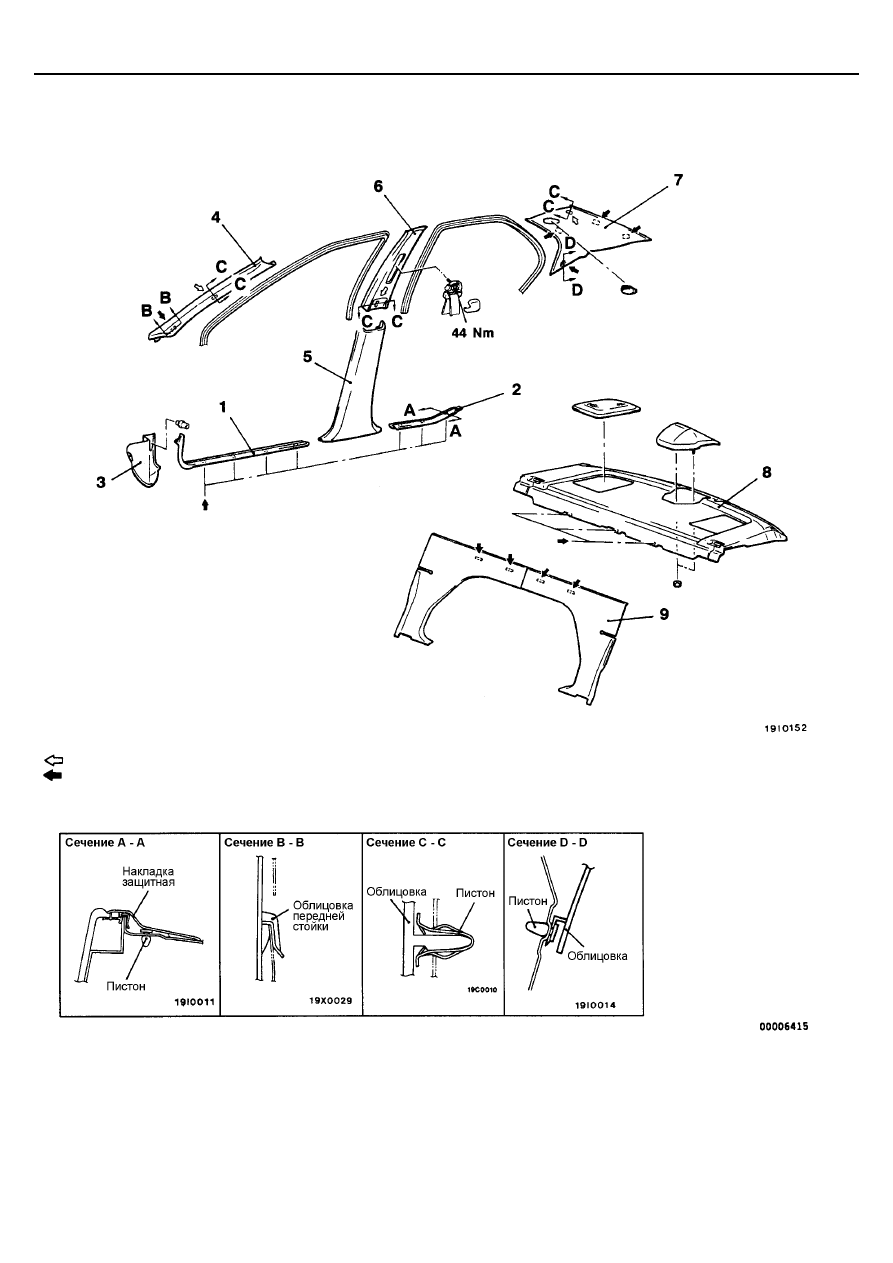

ОБЛИЦОВКА

СНЯТИЕ И УСТАНОВКА

<Седан>

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

: Положения пластмассовых фиксаторов

Облицовка двери, см. Главу 42

1. Передняя защитная накладка
2. Задняя защитная накладка
3. Передняя боковая облицовка
4. Облицовка передней стойки
5. Нижняя облицовка центральной стойки

6. Верхняя облицовка центральной стойки
7. Облицовка задней стойки
8. Задняя полка
9. Передняя крышка задней полки

ОБОРУДОВАНИЕ САЛОНА -

Облицовка

52A-9

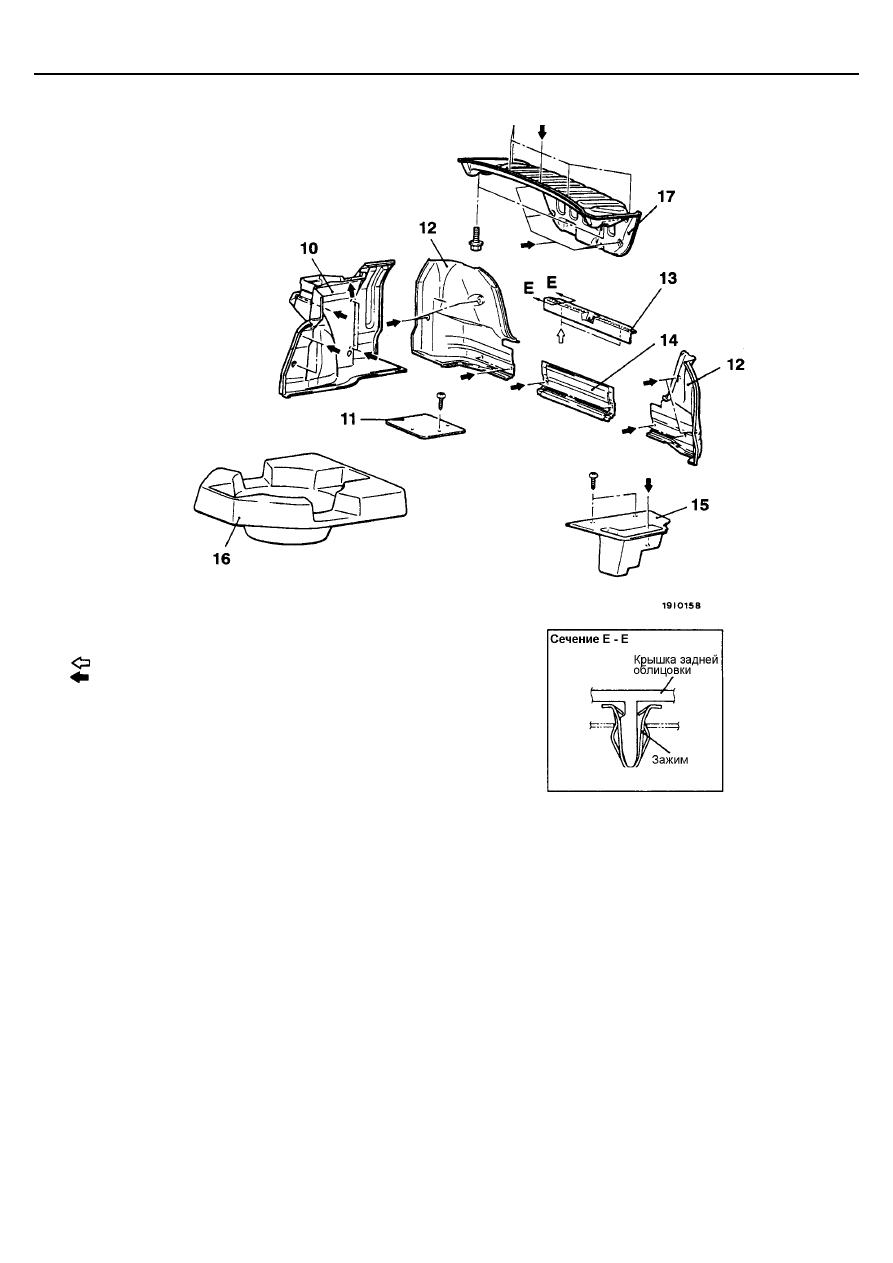

<Седан>

10. Боковая облицовка багажника
11. Угловая панель
12. Задняя боковая облицовка багажника
13. Крышка задней облицовки

14. Центральная задняя облицовка багажника
15. Боковой поддон
16. Нижний поддон
17. Облицовка крышки багажника

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

: Положения пластмассовых фиксаторов

ОБОРУДОВАНИЕ САЛОНА -

Облицовка

52A-10

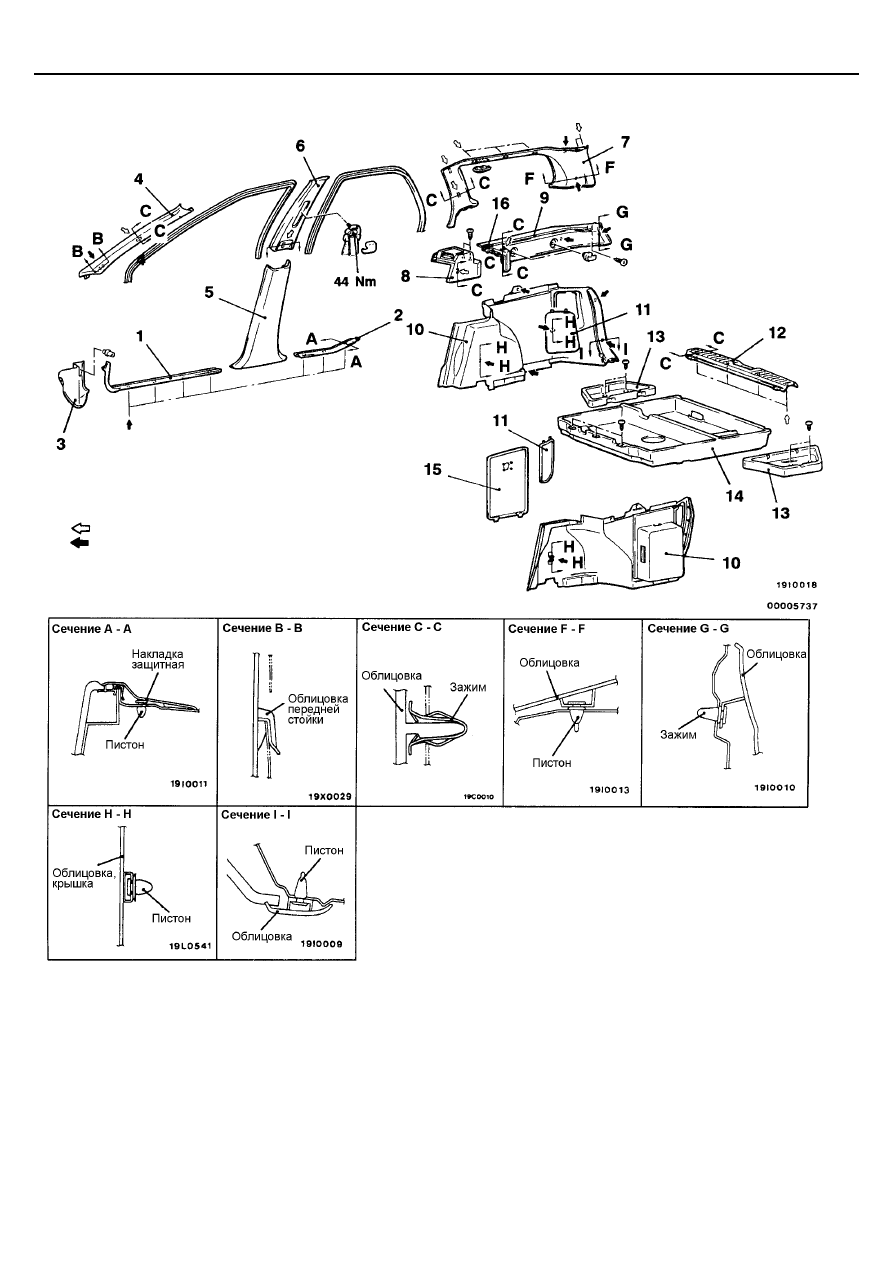

<Универсал>

1. Передняя защитная накладка
2. Задняя защитная накладка
3. Передняя боковая облицовка
4. Облицовка передней стойки
5. Нижняя облицовка центральной стойки
6. Верхняя облицовка центральной стойки
7. Верхняя боковая задняя облицовка
8. Облицовка фиксатора

9. Боковая облицовка
10. Нижняя боковая задняя облицовка
11. Крышка для обслуживания
12. Задняя облицовка
13. Боковая облицовка нижнего багажного

отделения

14. Центральный ящик нижнего багажного

отделения

15. Крышка вещевого ящика
16. Держатель полки

ПРИМЕЧАНИЕ

: Положения металлических фиксаторов

: Положения пластмассовых фиксаторов

       Облицовка двери, см. Главу 42
