НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА –

М

аркировка

/

 Наружные зеркала

заднего ида

51-9

2. ПРОЦЕДУРА УСТАНОВКИ

(1) Перед установкой эмблем очистите поверхность кузова

неэтилированным бензином.

(2) Отделите бумажный слой с обратной стороны эмблемы, и приложите

ее к корпусу автомобиля так, чтобы эмблема заняла соответствующее
положение.
Внимание
Во время наклейки эмблем температура воздуха должна быть в
пределах 20 - 38°°°°C и воздух не должен быть запыленным.

Если температура воздуха ниже 20°°°°C, то эмблему и место, куда

она должна быть наклеена, необходимо нагреть до 20 - 38°°°°C.

После наклейки эмблемы под ней не должно быть воздушных
пузырей.

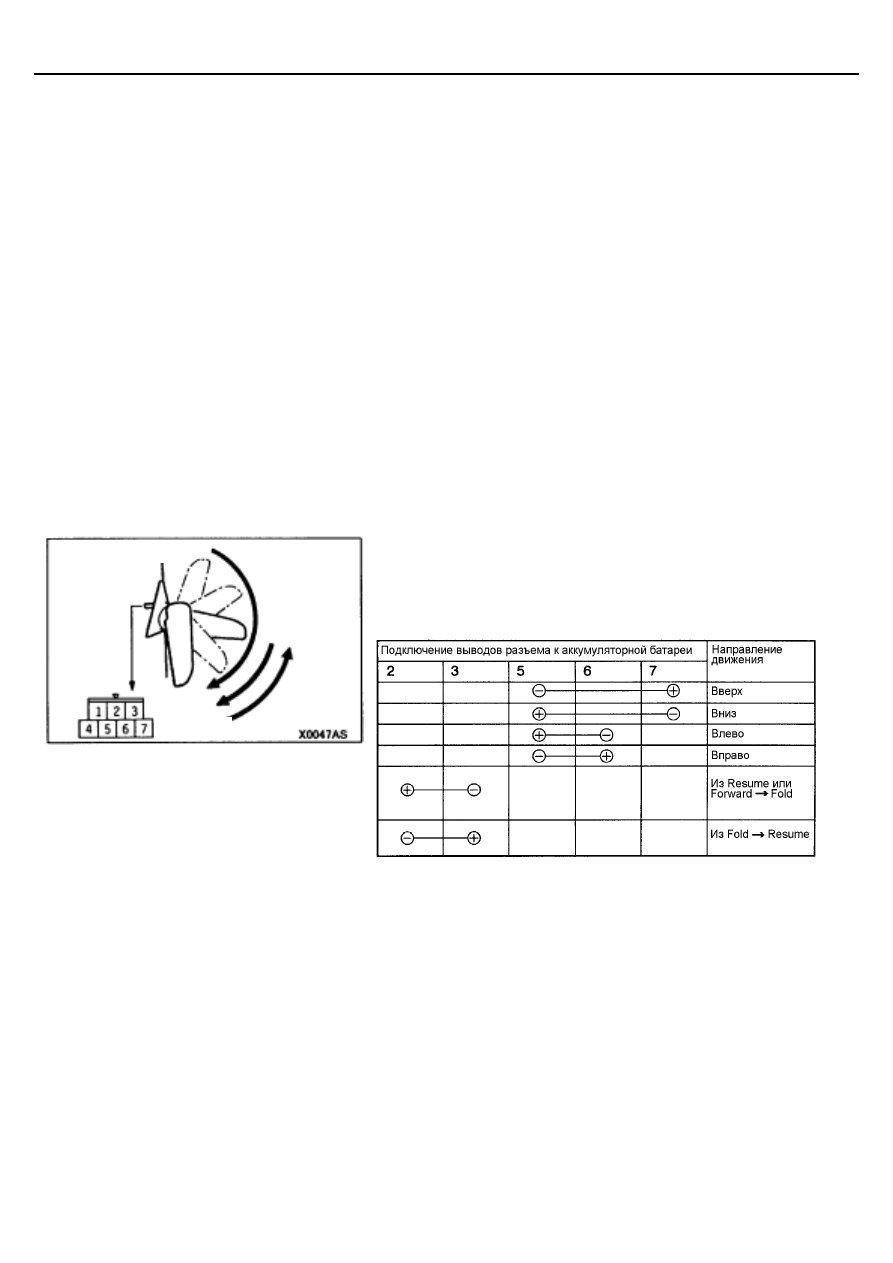

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА

ПРОВЕРКА

ПРОВЕРКА ПРИВОДА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
НАРУЖНЫХ ЗЕРКАЛ ЗАДНЕГО ВИДА

Forward

Fold

(Сложено)

Resume
(Возвра-
щение в
рабочее
положение)

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Наружные зеркала заднего вида

51-10

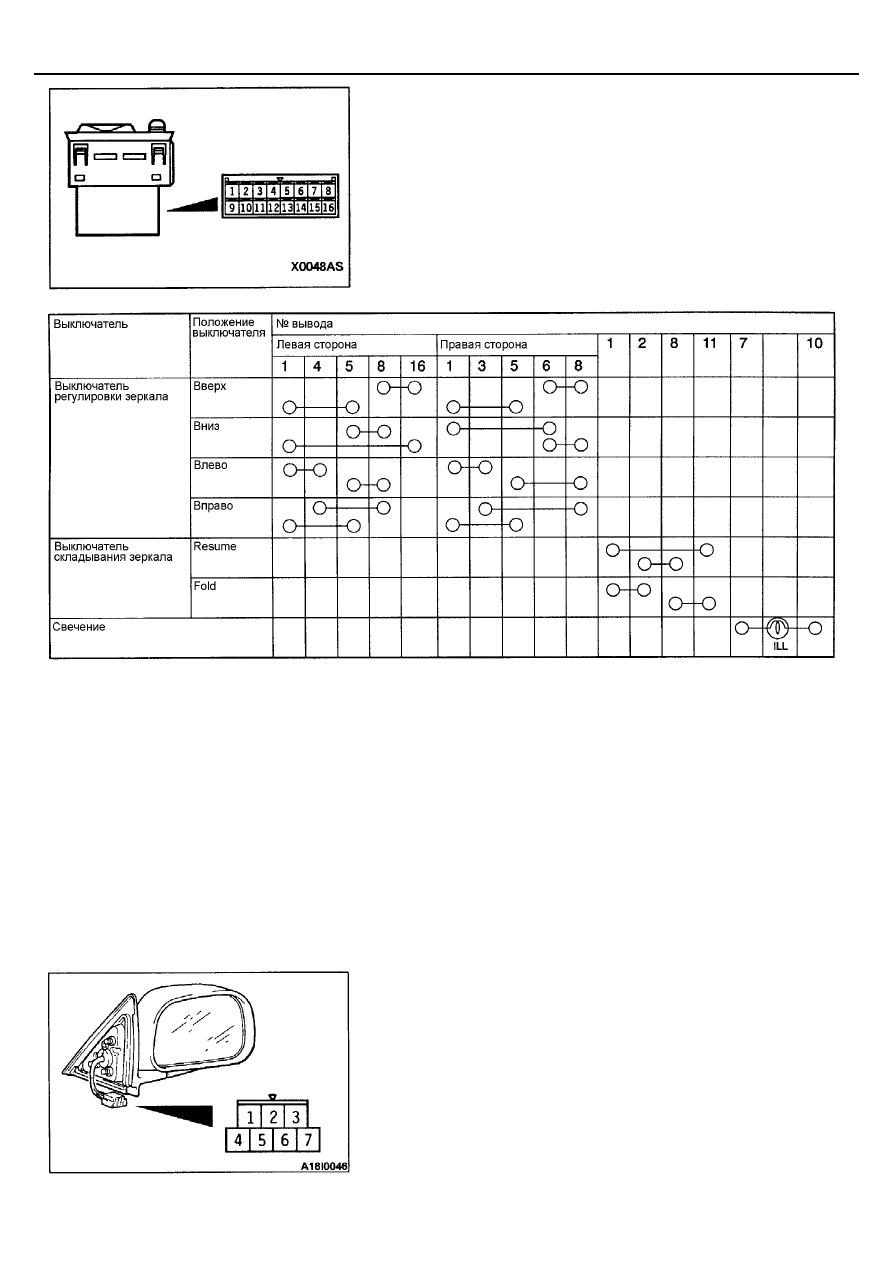

ПРОВЕРКА ЦЕПЕЙ ВЫКЛЮЧАТЕЛЯ ПРИВОДА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗЕРКАЛАМИ ЗАДНЕГО
ВИДА

ПРИМЕЧАНИЕ
Так как выключатель складывания зеркала трехпозиционный (Resume, Neutral, Fold), то он автоматически не возвращается в
положение Neutral из положений Resume или Fold.

ПРОВЕРКА ЦЕПИ ОБОГРЕВАТЕЛЯ ЗЕРКАЛ ЗАДНЕГО
ВИДА

Проверьте, что цепь между выводами №1 и №4 замкнута.

52A-1

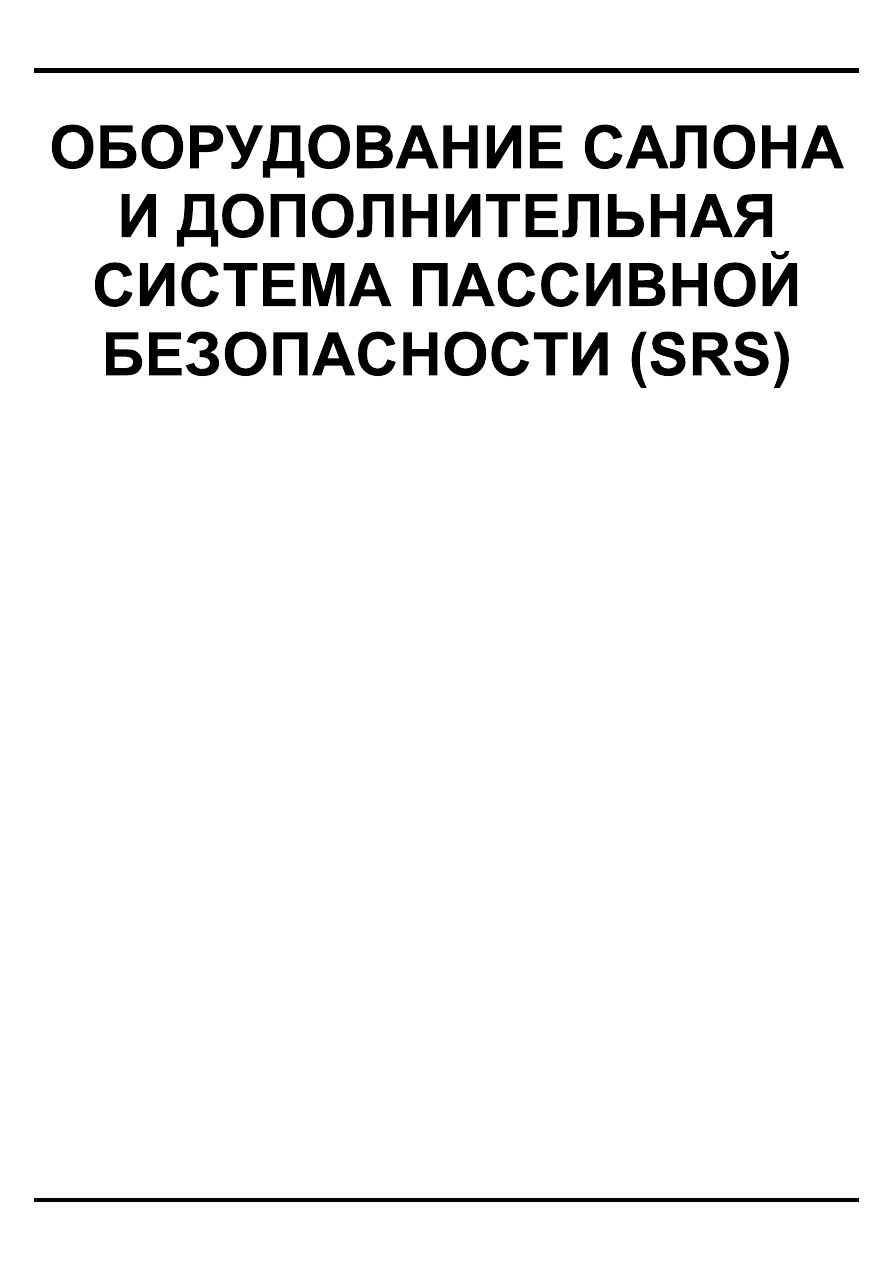

СОДЕРЖАНИЕ

ОБОРУДОВАНИЕ САЛОНА ............................................................................................. 52А

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS) .................... 52В

52A-2

СОДЕРЖАНИЕ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ..................... 3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 3

ПАНЕЛЬ ПРИБОРОВ* .................................. 3

НАПОЛЬНАЯ КОНСОЛЬ .............................. 7

ОБЛИЦОВКА................................................. 8

ВНУТРЕННЕЕ ЗЕРКАЛО
ЗАДНЕГО ВИДА.......................................... 11

ПЕРЕДНЕЕ СИДЕНИЕ*............................... 11

ЗАДНЕЕ СИДЕНИЕ ..................................... 17

РЕМЕНЬ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНИЯ.............................. 19

РЕМЕНЬ БЕЗОПАСНОСТИ
ЗАДНЕГО СИДЕНИЯ .................................. 20

ПРЕДУПРЕЖДЕНИЕ!
Предупреждение относительно обслуживания автомобилей, оборудованных дополнительной системой пассивной

безопасности (SRS)!

(1) Неквалифицированное обслуживание или ремонт какого-либо компонента системы SRS (а также связанного с

системой SRS компонента) может привести к травме или смерти обслуживающего персонала (в результате
несанкционированного срабатывания надувной подушки безопасности), либо водителя и переднего пассажира (в
результате неработоспособности системы SRS после неквалифицированного обслуживания или ремонта).

(2) Техническое обслуживание или ремонт любого компонента системы SRS (либо связанного с ней компонента)

должно выполняться только официальным дилером MITSUBISHI.

(3) Технический персонал дилера MITSUBISHI обязан тщательно изучить данное Руководство, в особенности главу

52В - Дополнительная система пассивной безопасности (SRS), прежде чем приступать к обслуживанию или
ремонту какого-либо компонента системы SRS (либо связанного с ней компонента).

ПРИМЕЧАНИЕ:
В систему SRS входят следующие компоненты: электронный блок управления SRS, контрольная лампа SRS,
модули надувной подушки безопасности, пружина часового типа и соединительные провода. Другие, связанные с
системой SRS компоненты (которые необходимо снять/установить в связи с обслуживанием или ремонтом
системы SRS) обозначены в тексте знаком (*).
