51-1

НАРУЖНЫЕ ЭЛЕМЕНТЫ

КУЗОВА

СОДЕРЖАНИЕ

ОСНОВНАЯ ИНФОРМАЦИЯ .......................... 2

Конструктивные изменения............................. 2

КЛЕЙ ................................................................ 2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ .................... 2

ПЕРЕДНИЙ БАМПЕР ...................................... 3

ОБТЕКАТЕЛИ .................................................. 5

ЭМБЛЕМЫ ....................................................... 7

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА ...... 9

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Общая информация / Клей /
Специальный инструмент

51-2

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

•

В связи с использованием переднего бампера аэродинамического типа в процедуры обслуживания автомобиля были
введены дополнения.

•

Из-за установки заднего спойлера <седан> и дефлектора задней двери <универсал> в процедуры обслуживания
автомобиля были введены дополнения.

•

В связи с использованием большой накладки порога в процедуры обслуживания автомобиля были введены дополнения.

•

Из-за использования наклеек и маркировок в процедуры обслуживания автомобиля были введены дополнения.

•

В связи с установкой внешних зеркал с электрическим приводом и подогревом в процедуры проверки автомобиля были
введены дополнения.

КЛЕЙ

Место использования

Марка клея

Дефлектор задней двери

Клейкая лента: двухсторонняя лента (ширина 8 мм и толщина 0,8 мм)

Накладка порожка

Клейкая лента: двухсторонняя лента (ширина 4 мм и толщина 0,8 мм)

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Назначение

МВ990784

Съемник
декоративных
деталей

Удаление переднего бампера, заднего
спойлера <седан>, дефлектора задней
двери <универсал> и накладки порога.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Передний бампер

51-3

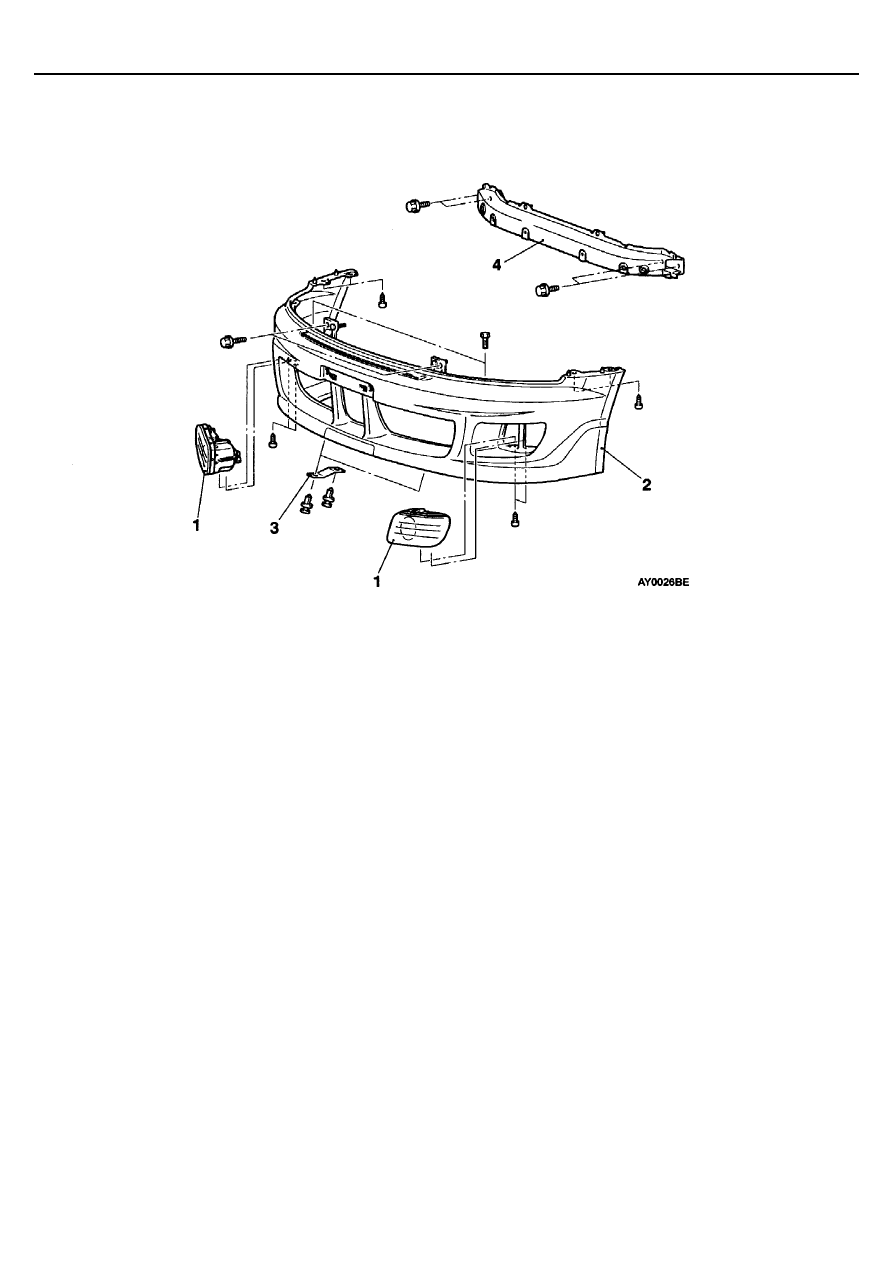

ПЕРЕДНИЙ БАМПЕР

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей
1. Противотуманные фары в сборе
2. Передний бампер в сборе
3. Нижний кронштейн переднего бампера
4. Усилитель переднего бампера в сборе

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Передний бампер

51-4

РАЗБОРКА И СБОРКА

Последовательность снятия деталей
1. Динамический демпфер в сборе

<автомобили с двигателем 4G64-GDI>

2. Нижняя крышка переднего бампера
3. Нижняя решетка

4. Кронштейн номерного знака
5. Фиксатор
6. Верхний усилитель переднего бампера
7. Накладка переднего бампера

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ФИКСАТОРА

1. Используя специальный инструмент, удалите штифт из фиксатора.
2. Снимите фиксатор.
