НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Общая информация / Передний бампер

51-1

ГЛАВА 51

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

•

Процедуры технического обслуживания были изменены вследствие модификации переднего бампера.

•

Процедуры технического обслуживания были изменены вследствие замены эмблемы “Mitsubishi” на эмблему "Три

Алмаза".

•

Добавилась эмблема "GDI" в соответствие с появлением моделей, оснащенных двигателем GDI.

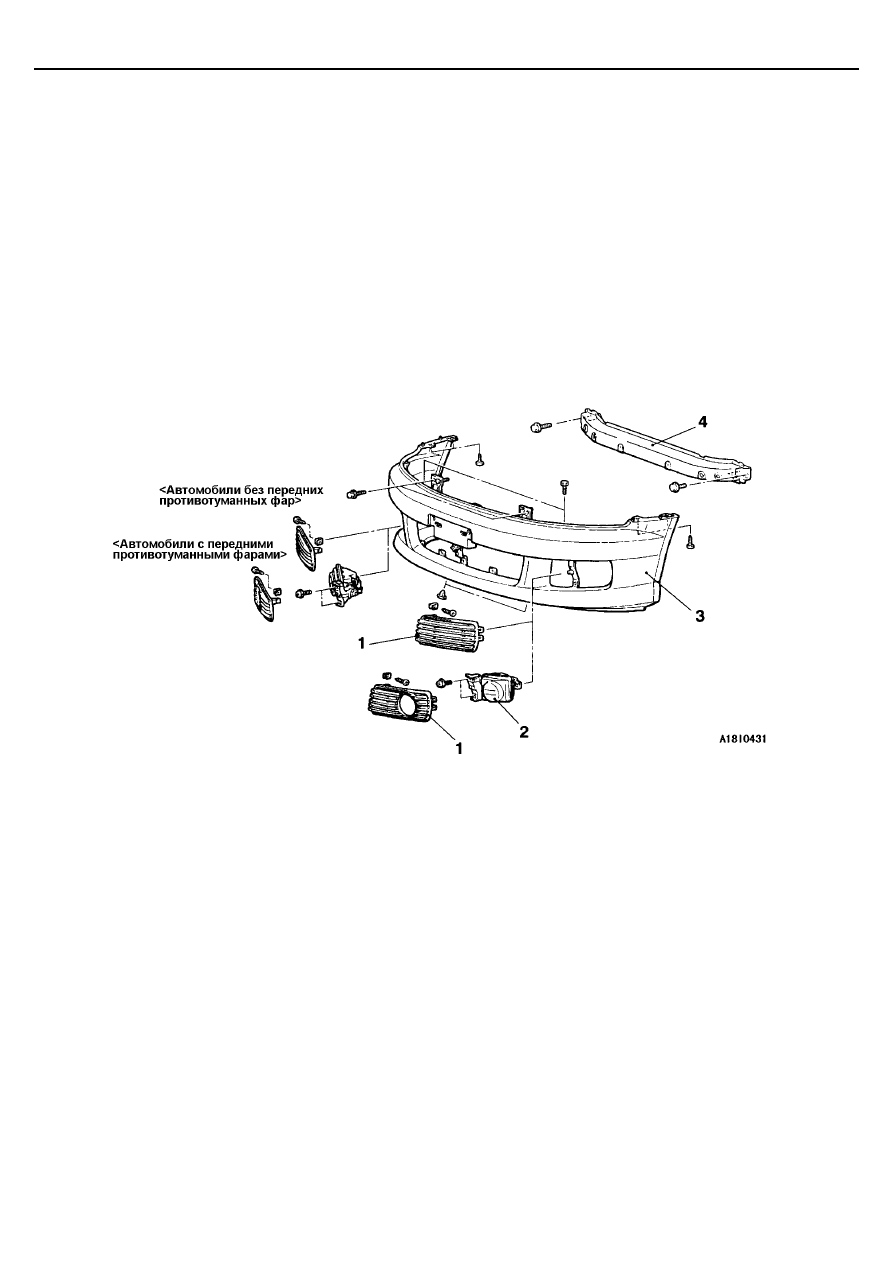

ПЕРЕДНИЙ БАМПЕР

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей
1. Ободок противотуманной фары
2. Противотуманная фара
3. Передний бампер в сборе
4. Усилитель переднего бампера в сборе

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА



-

Передний бампер

51-2

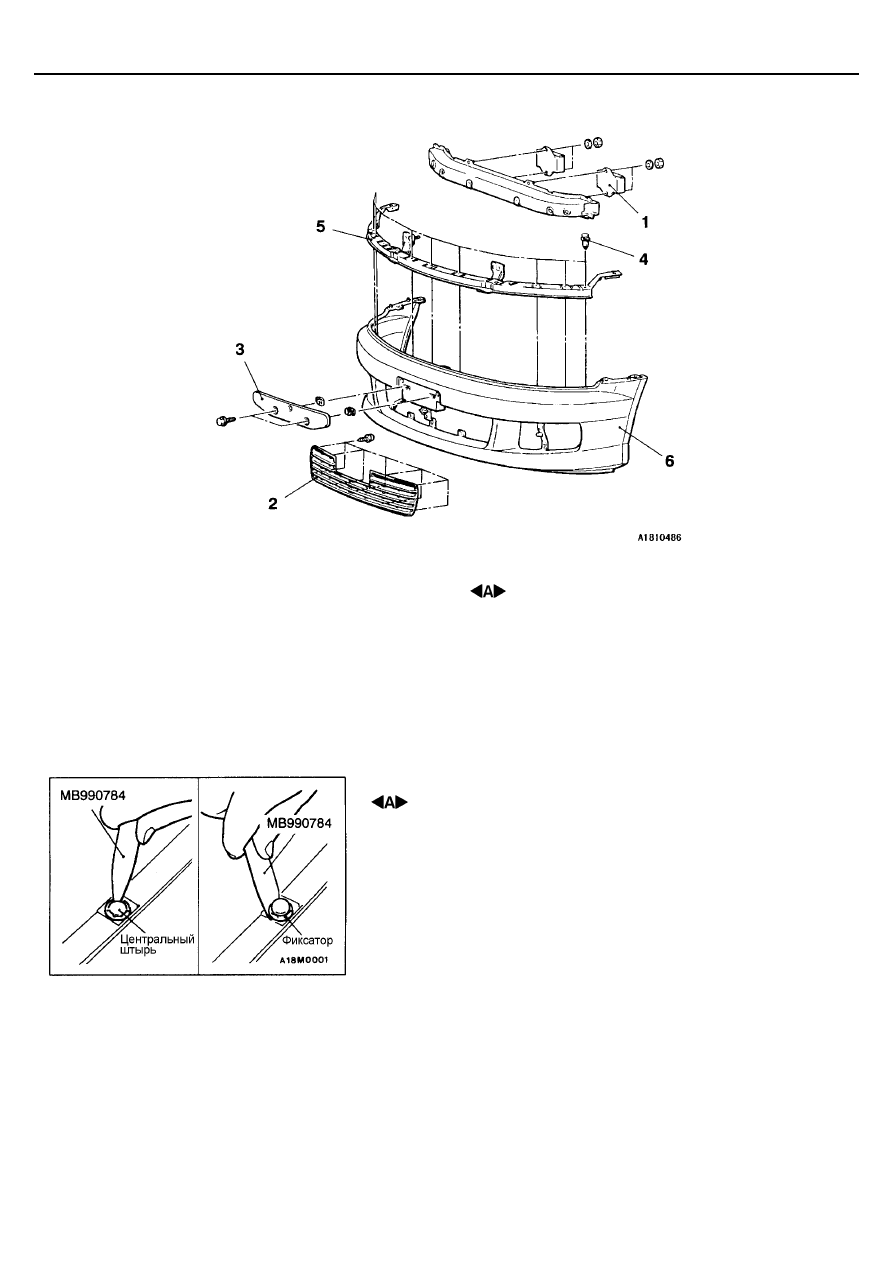

РАЗБОРКА И СБОРКА

Последовательность снятия деталей
1. Динамический демпфер в сборе

<Автомобили с двигателем 4G63>

2. Нижняя решетка радиатора
3. Кронштейн номерного знака

4. Фиксатор
5. Верхний усилитель переднего бампера
6. Наружная накладка переднего бампера

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ ФИКСАТОРА

(1) При помощи специального инструмента выньте центральный штырь

из фиксатора.

(2) Вытащите фиксатор.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА



-

Эмблемы

51-3

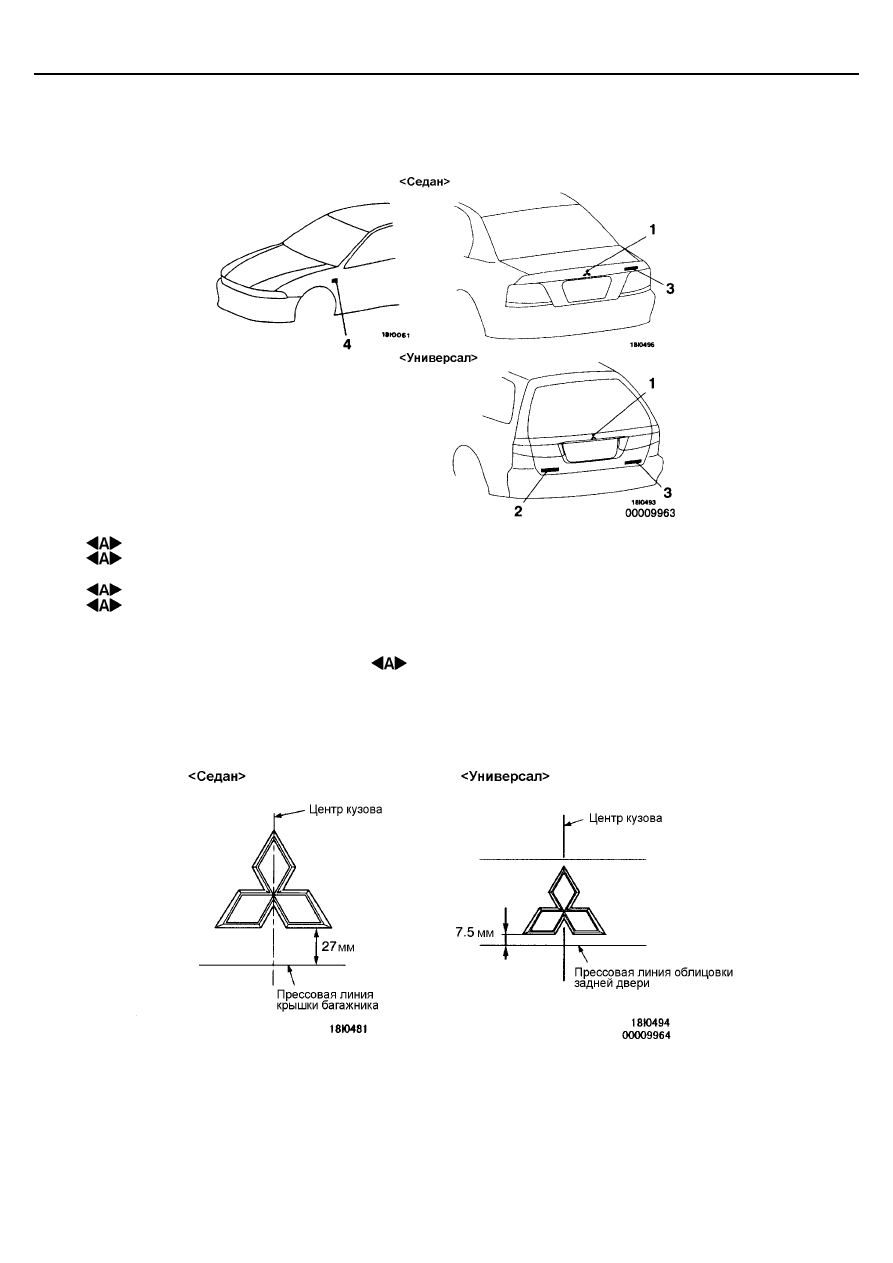

ЭМБЛЕМЫ

СНЯТИЕ И УСТАНОВКА

1. Эмблема "Три Алмаза"
2. Эмблема модели “GALANT” с кузовом

<Универсал>

3. Эмблема класса автомобиля
4. Эмблема "GDI"

(1)  Эмблема "Три Алмаза"

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ЭМБЛЕММ

1. ПОЛОЖЕНИЕ УСТАНОВКИ

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА



-

Эмблемы

51-4

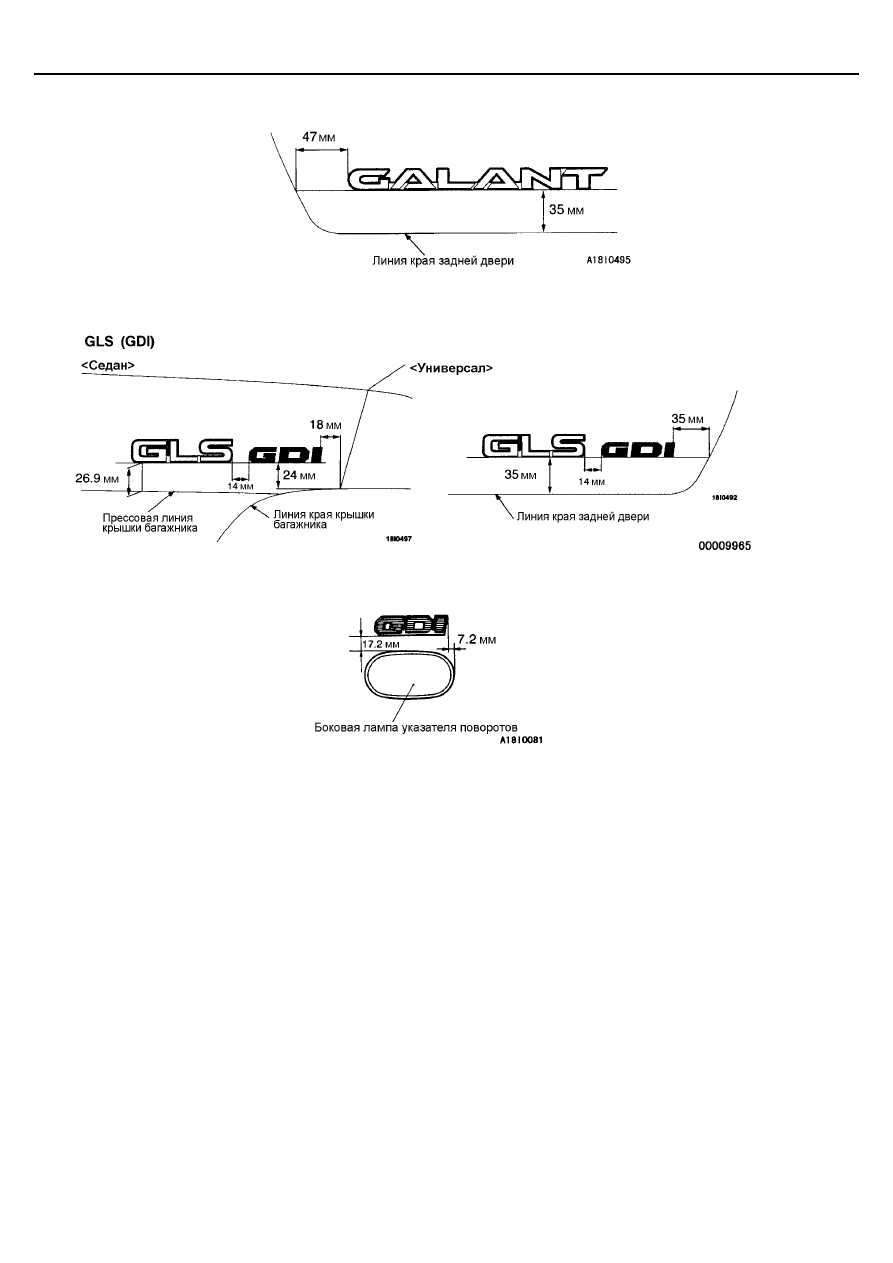

(2) Эмблема модели “GALANT” с кузовом <Универсал>

(3) Эмблема класса автомобиля

(4) Эмблема "GDI"

2. ПРОЦЕДУРА УСТАНОВКИ

(1) Очистите поверхности крепления эмблем на кузове неэтилированным

бензином.

(2) Отделите полоску бумаги с обратной стороны эмблем, и затем

наклейте эмблемы на кузов автомобиля, чтобы они правильно встали
на место.
Внимание:
При наклейке эмблем, температура окружающего воздуха должна
быть 20 – 38°°°°С и воздух должен быть полностью очищен от

пыли.
Если окружающая температура ниже 20°°°°С, эмблемы и места

наклейки эмблем на кузове должны быть нагреты до 20 – 38°°°°С
