НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Очиститель и омыватель заднего
стекла

51-16

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА РЫЧАГА ЩЕТКИ И ЩЕТКИ

СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ

<Седан>

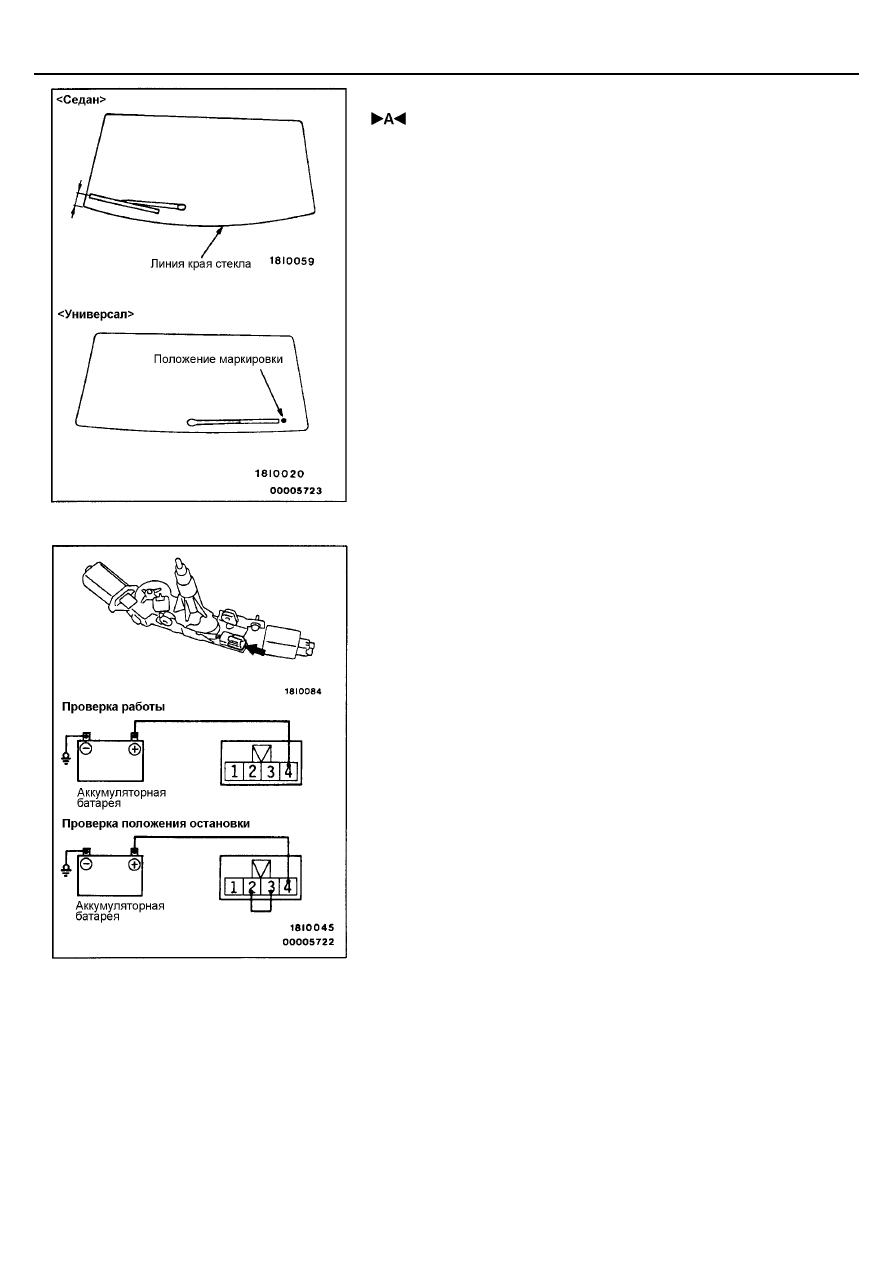

Установите рычаг щетки на направляющий вал таким образом, чтобы
положение остановки щетки стеклоочистителя соответствовало
положению, показанному на рисунке.
Номинальное значение (А): 15 ±±±± 5 мм

<Универсал>

Установите рычаг щетки стеклоочистителя, совместив щетку с положением
маркировки.

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ

Не снимая электродвигатель, отсоедините жгут проводов от разъема и
проверьте состояние электродвигателя стеклоочистителя заднего стекла.

Работа электродвигателя стеклоочистителя

Подсоедините аккумуляторную батарею к электродвигателю
стеклоочистителя как показано на рисунке и проверьте работу
электродвигателя.

Работа электродвигателя стеклоочистителя в положении
остановки

1.

Включите электродвигатель стеклоочистителя, отсоедините
аккумуляторную батарею и остановите электродвигатель.

2.

Подсоедините аккумуляторную батарею снова как показано на
рисунке, и убедитесь что после начала вращения электродвигателя он
останавливается в положении автоматической остановки.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Очиститель и омыватель заднего
стекла

51-17

ПРОВЕРКА РЕЛЕ-ПРЕРЫВАТЕЛЯ
ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ
ЗАДНЕГО СТЕКЛА

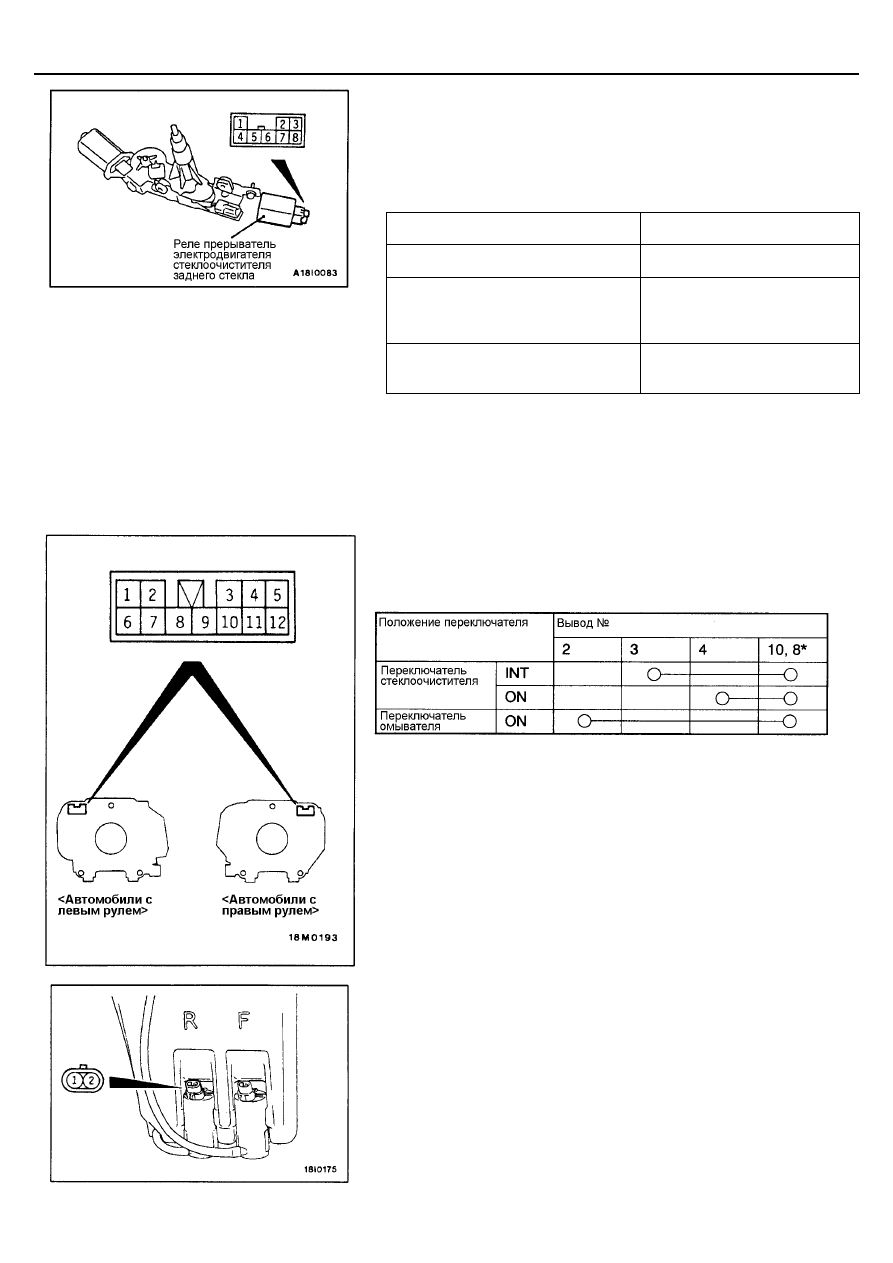

1.

Подайте напряжение аккумуляторной батареи на вывод 4 и заземлите
вывод 7.

2.

Измерьте напряжение согласно нижеприведенной таблице

Требование измерения

Вывод номер 2

Подайте напряжение
аккумуляторной батареи на вывод 6.

Напряжение аккумуляторной
батареи

Подайте напряжение
аккумуляторной батареи на вывод 5.

Напряжение аккумуляторной
батареи накапливается
примерно каждые восемь
секунд.

Подайте напряжение
аккумуляторной батареи на вывод 8.

Напряжение аккумуляторной
батареи накапливается после
примерно одной секунды.

3.

Проверьте наличие замкнутой цепи между выводами 1 и 2.

ПРОВЕРКА ПОДРУЛЕВОГО
ПЕРЕКЛЮЧАТЕЛЯ (СТЕКЛООЧИСТИТЕЛЯ И
ОМЫВАТЕЛЯ)

ПРИМЕЧАНИЕ
*: автомобили с правосторонним расположением органов управления

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
ОМЫВАТЕЛЯ

1.

Не снимая электродвигатель с бачка омывателя, заполните бачок
водой.

2.

Подведите питание от аккумуляторной батареи на выводы (1) и (2),
как показано на рисунке, и проверьте напор струи воды.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Омыватель фар головного света

51-18

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО СВЕТА

СНЯТИЕ И УСТАНОВКА

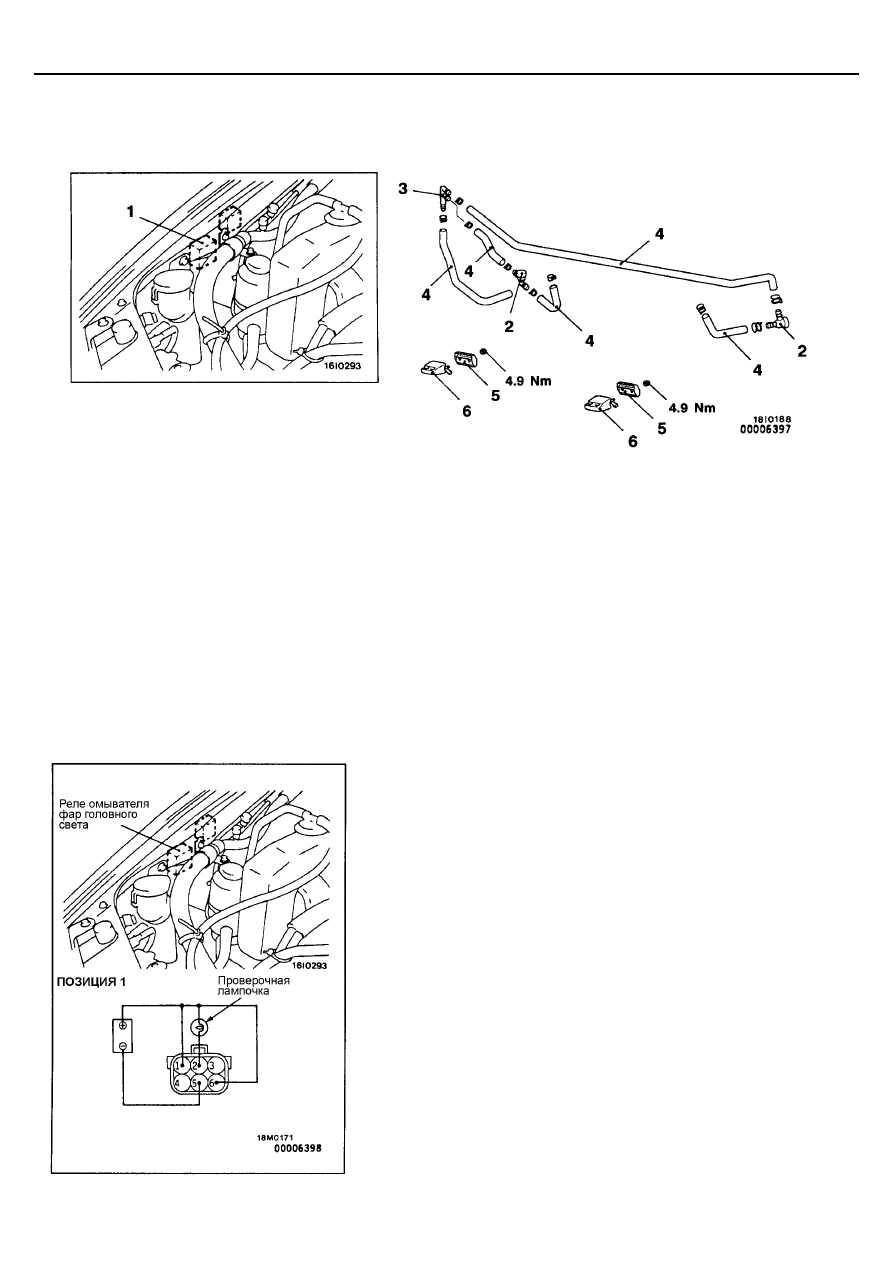

1. Реле омывателя фар головного света

Последовательность снятия форсунки,
обратного клапана и тройника
•  Слив жидкости омывателя
•  Передний бампер (См. стр. 51-3).

2. Обратный клапан
3. Тройник
4. Шланг омывателя в сборе
5. Прокладка
6. Форсунка

ПРИМЕЧАНИЕ
1.

Снятие и установку подрулевого
переключателя в сборе (со встроенным
переключателем омывателя фар головного
света), см. ГЛАВУ 37А – Рулевое колесо и
вал.

2.

Снятие и установку бачка омывателя, см.
стр. 51-12.

ПРОВЕРКА

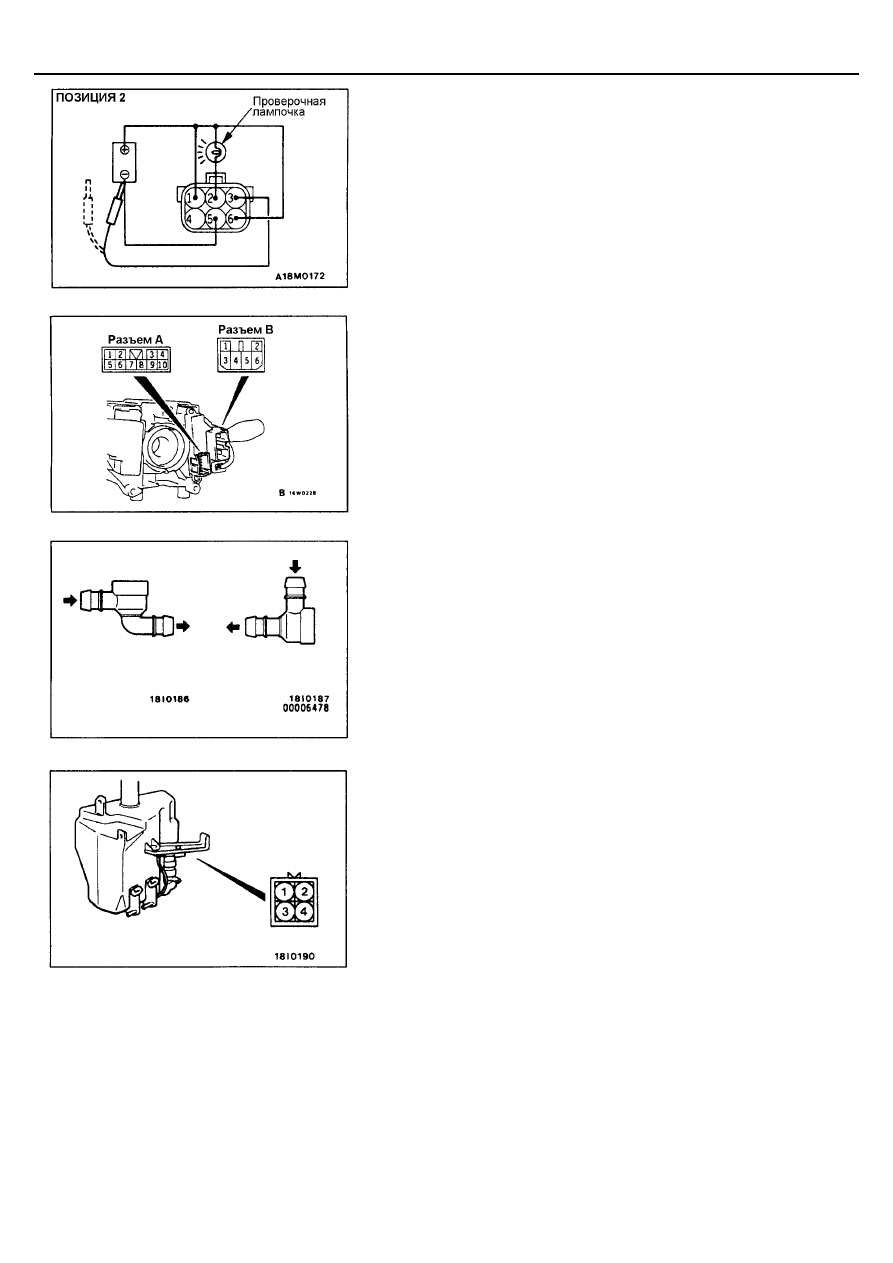

ПРОВЕРКА РЕЛЕ ОМЫВАТЕЛЯ ФАР ГОЛОВНОГО СВЕТА

1.

Подсоедините аккумуляторную батарею и проверочную лампочку к
реле как показано.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Омыватель фар головного света

51-19

2.

Реле работает нормально, если лампочка горит примерно 0,5 секунды
при соединении вывода (2) с отрицательной клеммой аккумуляторной
батареи.

ПРОВЕРКА ПОДРУЛЕВОГО ПЕРЕКЛЮЧАТЕЛЯ
(ПЕРЕКЛЮЧАТЕЛЯ ОМЫВАТЕЛЯ ФАР ГОЛОВНОГО
СВЕТА)

Проверьте наличие замкнутой цепи между выводом 2 разъема А и
выводом 1 разъема В, при положении ON (ВКЛ.) переключателя
омывателя фар головного света.

ПРОВЕРКА ОБРАТНОГО КЛАПАНА

Подайте давление на вход обратного клапана чтобы проверить давление
его открытия.
Давление открытия: 78 кПа

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ОМЫВАТЕЛЯ ФАР
ГОЛОВНОГО СВЕТА

1.

Не снимая электродвигатель с бачка, заполните бачок омывателя фар
водой.

2.

Соедините клеммы (+) и (-) аккумуляторной батареи с выводами (1) и
(2) соответственно, чтобы убедиться, что электродвигатель работает
и струя воды достаточно мощная.
