НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Очиститель и омыватель ветрового стекла

51-12

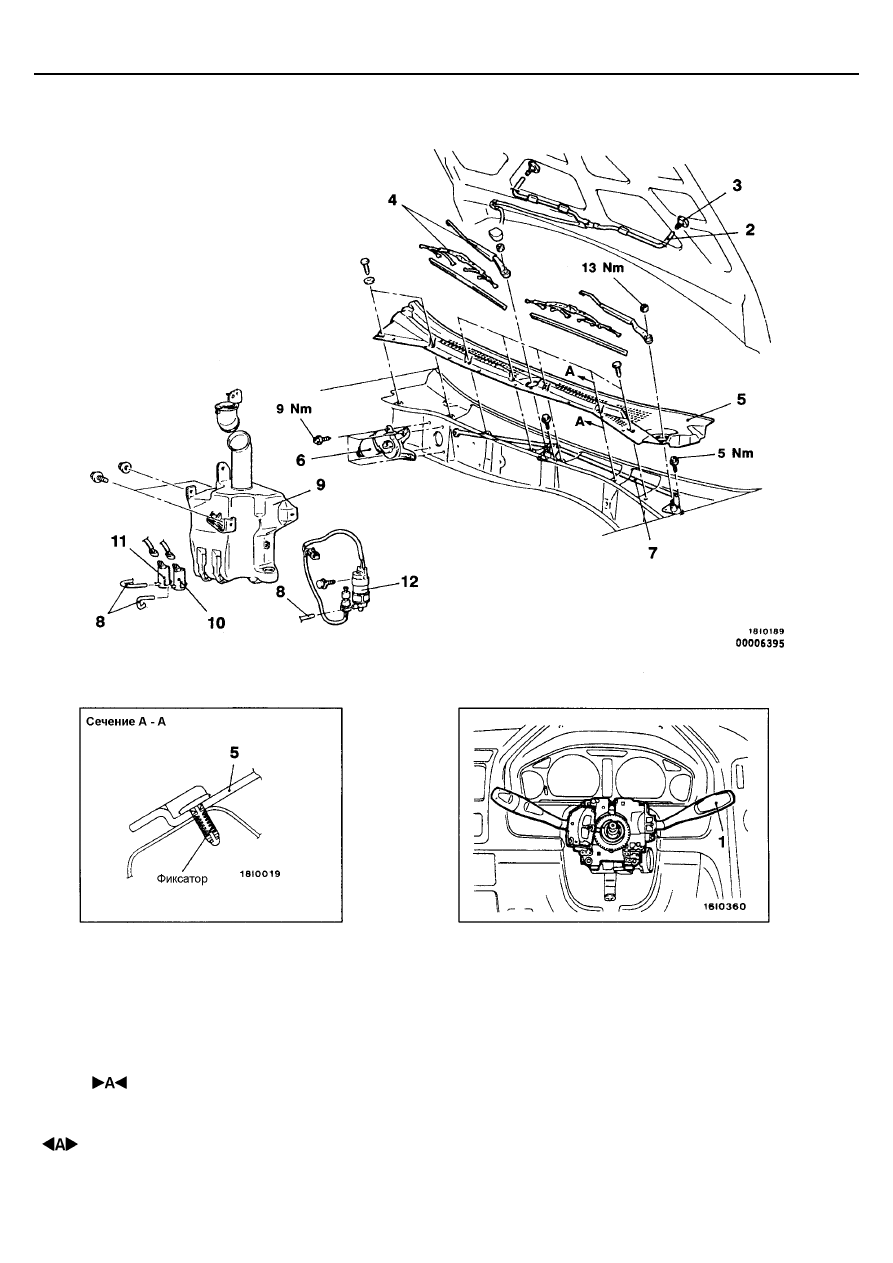

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

СНЯТИЕ И УСТАНОВКА

1. Подрулевой переключатель

(См. Главу 37А).

2. Шланг омывателя
3. Форсунка омывателя в сборе

Последовательность снятия
электродвигателя стеклоочистителя и
рычажного механизма
4. Рычаг щетки и щетка стеклоочистителя в

сборе

5. Накладка панели стеклоочистителя

ветрового стекла

6. Электродвигатель стеклоочистителя
7. Рычажный механизм

Последовательность снятия бачка омывателя
•   Слив жидкости омывателя
•   Передний бампер (см. стр. 51-3).

8. Шланг омывателя
9. Бачок омывателя
10. Электродвигатель омывателя (переднего)
11. Электродвигатель омывателя (заднего)
12. Электродвигатель омывателя <автомобили с

омывателем фар головного света>

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Очиститель и омыватель ветрового стекла

51-13

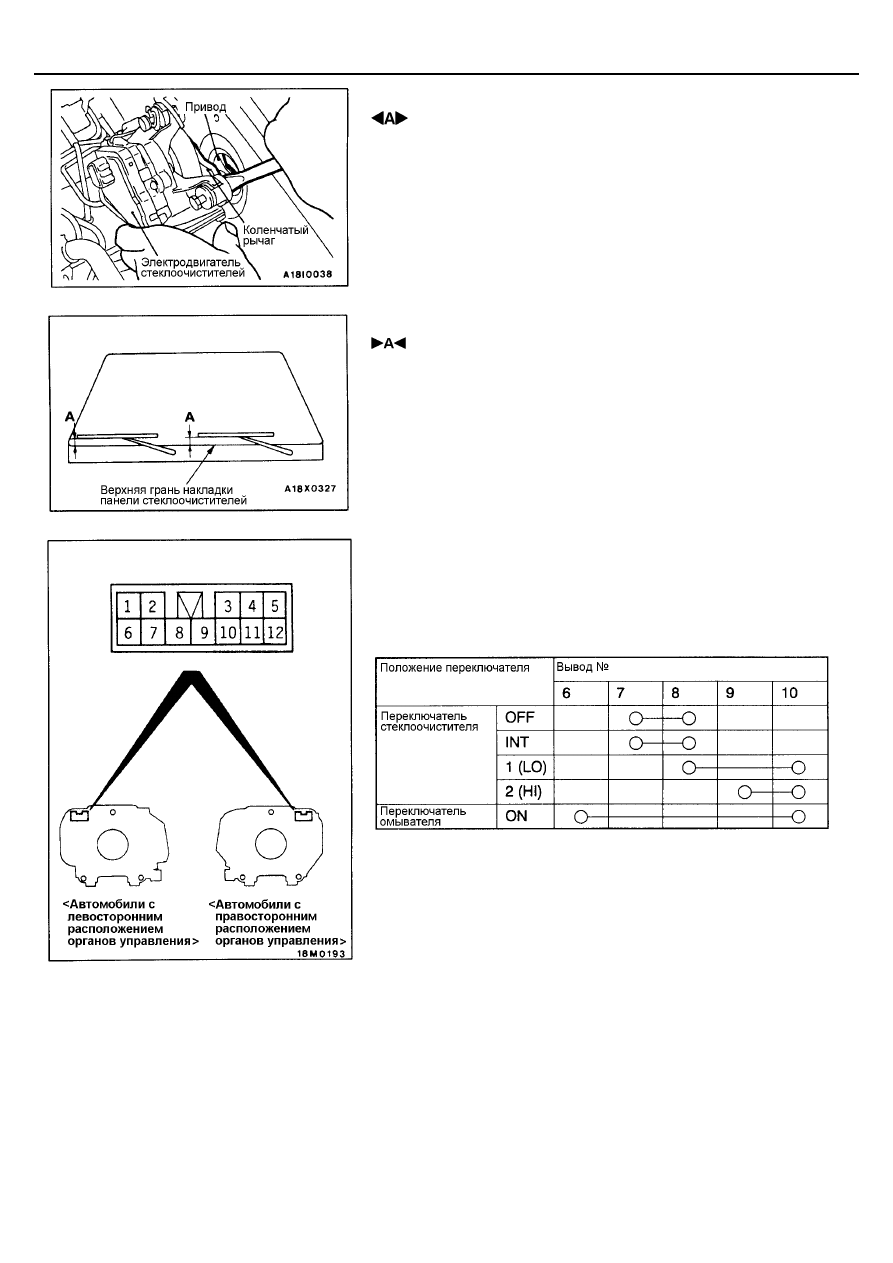

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ

Ослабьте затяжку болтов крепления электродвигателя стеклоочистителя в
сборе, и затем снимите электродвигатель стеклоочистителя в сборе.
Отсоедините рычажный механизм и электродвигатель стеклоочистителя в
сборе, и затем снимите рычажный механизм.

Внимание:
Не рекомендуется без крайней необходимости разбирать узел
коленчатого рычага и электродвигателя, так как при сборке они
установлены под определенным углом. В случае необходимости
разборки предварительно нанесите соответствующие установочные
метки.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА РЫЧАГА ЩЕТКИ И ЩЕТКИ

СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ

Установите щетку стеклоочистителя в указанное положение (номинальный
размер) как показано на рисунке.

Номинальный размер (А):

<Со стороны водителя> 35 ±±±± 5 мм

<Со стороны пассажира> 20 ±±±± 5 мм

ПРОВЕРКА

ПРОВЕРКА ПОДРУЛЕВОГО ПЕРЕКЛЮЧАТЕЛЯ
Переключатель стеклоочистителя и омывателя
<Автомобили с левосторонним расположением органов
управления>

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Очиститель и омыватель ветрового стекла

51-14

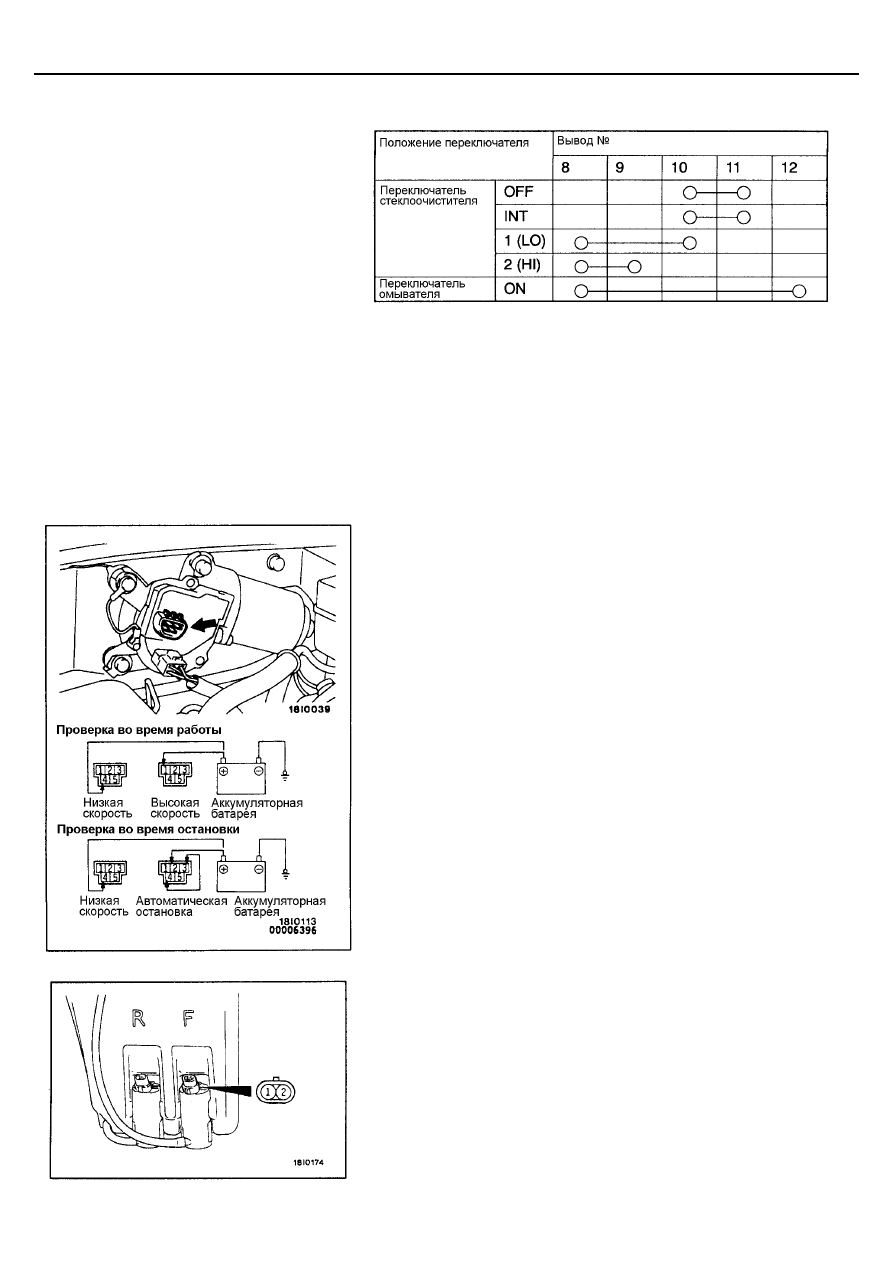

<Автомобили с правосторонним расположением органов
управления>

Реле-прерыватель электродвигателя стеклоочистителя
(проверка работы прерывателя)

1.

Соедините разъем подрулевого переключателя.

2.

Поверните замок зажигания в положение АСС.

3.

Проверьте время работы прерывателя, когда переключатель
стеклоочистителя находится в положении INT "Прерывистый режим".
Автомобили с регулируемым интервалом:

FAST (Быстрый режим): приблизительно 2 секунды
SLOW (Медленный режим): приблизительно 15 секунд

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ

Проверьте электродвигатель стеклоочистителя после отсоединения
разъема жгута проводов, не снимая электродвигатель с автомобиля.

Работа электродвигателя стеклоочистителя на низкой
скорости и на высокой скорости

Подсоедините аккумуляторную батарею к электродвигателю
стеклоочистителя как показано на рисунке и проверьте работу
электродвигателя на низкой скорости и на высокой скорости.

Работа электродвигателя стеклоочистителя в положении
остановки

1.

Включите электродвигатель стеклоочистителя на низкой скорости,
отсоедините аккумуляторную батарею и остановите
электродвигатель.

2.

Подсоедините аккумуляторную батарею снова как показано на
рисунке и убедитесь, что после начала вращения электродвигателя на
малой скорости он останавливается в положении автоматической
остановки.

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ОМЫВАТЕЛЯ

1.

Заполните бачок омывателя водой при установленном на бачок
электродвигателе омывателя.

2.

Подведите питание аккумуляторной батареи к выводам (1) и (2)
электродвигателя омывателя, установленного на бачке, и проверьте
напор струи воды.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Очиститель и омыватель заднего
стекла

51-15

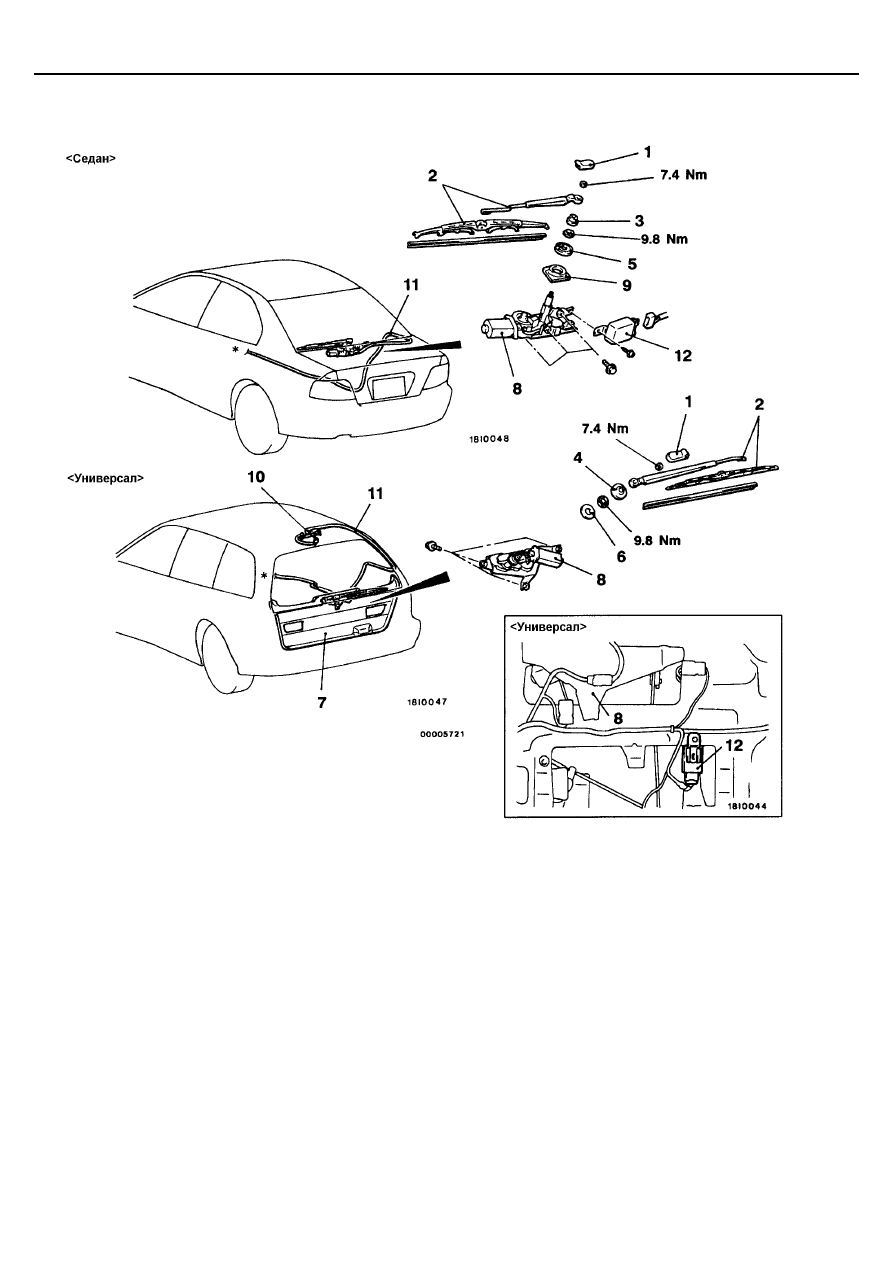

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ЗАДНЕГО СТЕКЛА

СНЯТИЕ И УСТАНОВКА

Последовательность снятия шланга
омывателя заднего стекла
•  Накладка защитная, облицовка заднего

бокового стекла, облицовка верхняя боковая
задняя, облицовка боковая (См. Главу 52А).

•  Переднее сиденье, заднее сиденье

(См. Главу 52А).

10. Форсунка омывателя
11. Шланг омывателя

Последовательность снятия реле-
прерывателя электродвигателя
стеклоочистителя заднего стекла
7. Облицовка задней двери (См. Главу 42).
12. Реле-прерыватель электродвигателя

стеклоочистителя заднего стекла

Последовательность снятия
электродвигателя стеклоочистителя
1. Крышка
2. Рычаг щетки и щетка стеклоочистителя в

сборе

3. Защитный колпачок
4. Крышка
5. Втулка форсунки в сборе
6. Уплотнитель и шайба <Универсал>
7. Облицовка задней двери (См. Главу 42).
8. Электродвигатель стеклоочистителя и

кронштейн в сборе

9. Уплотнитель и шайба <Седан>

ПРИМЕЧАНИЕ:
1. *: Для бачка омывателя (См. стр. 51-12).
2.  Для снятия и установки подрулевого переключателя в

сборе (переключателя стеклоочистителя и омывателя
ветрового стекла), (см. главу 37А - Рулевое колесо и вал).
