НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Передний бампер

51-4

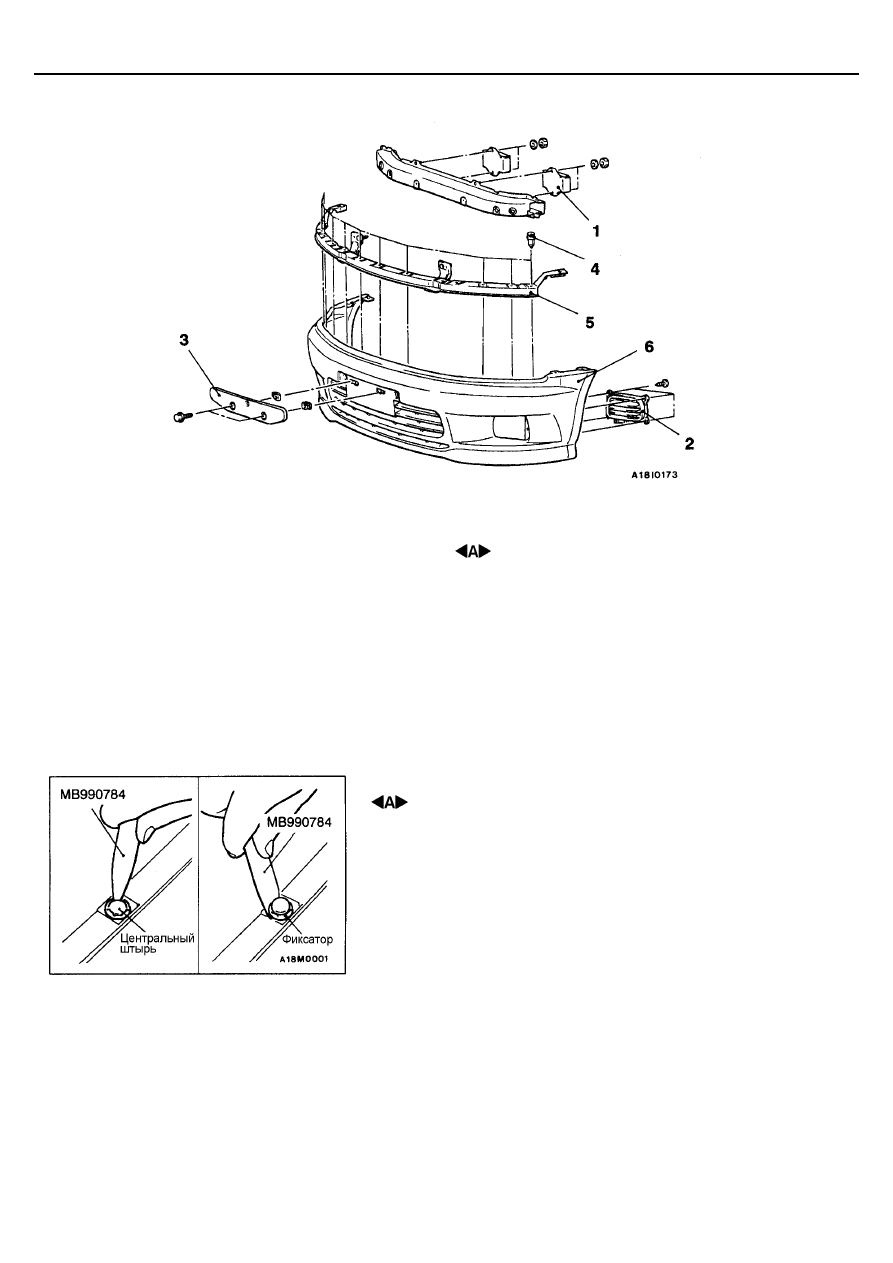

РАЗБОРКА И СБОРКА

Последовательность снятия деталей
1. Динамический демпфер в сборе <кроме

автомобилей с двигателем 6А1>

2. Крышка отверстия противотуманной

фары

3. Кронштейн номерного знака

4. Фиксатор
5. Верхний усилитель переднего бампера
6. Наружная накладка переднего бампера

РАЗБОРКА

 СНЯТИЕ ФИКСАТОРА

(1) При помощи специального инструмента вытащите центральный

штырь из фиксатора.

(2) Снимите фиксатор.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Задний бампер

51-5

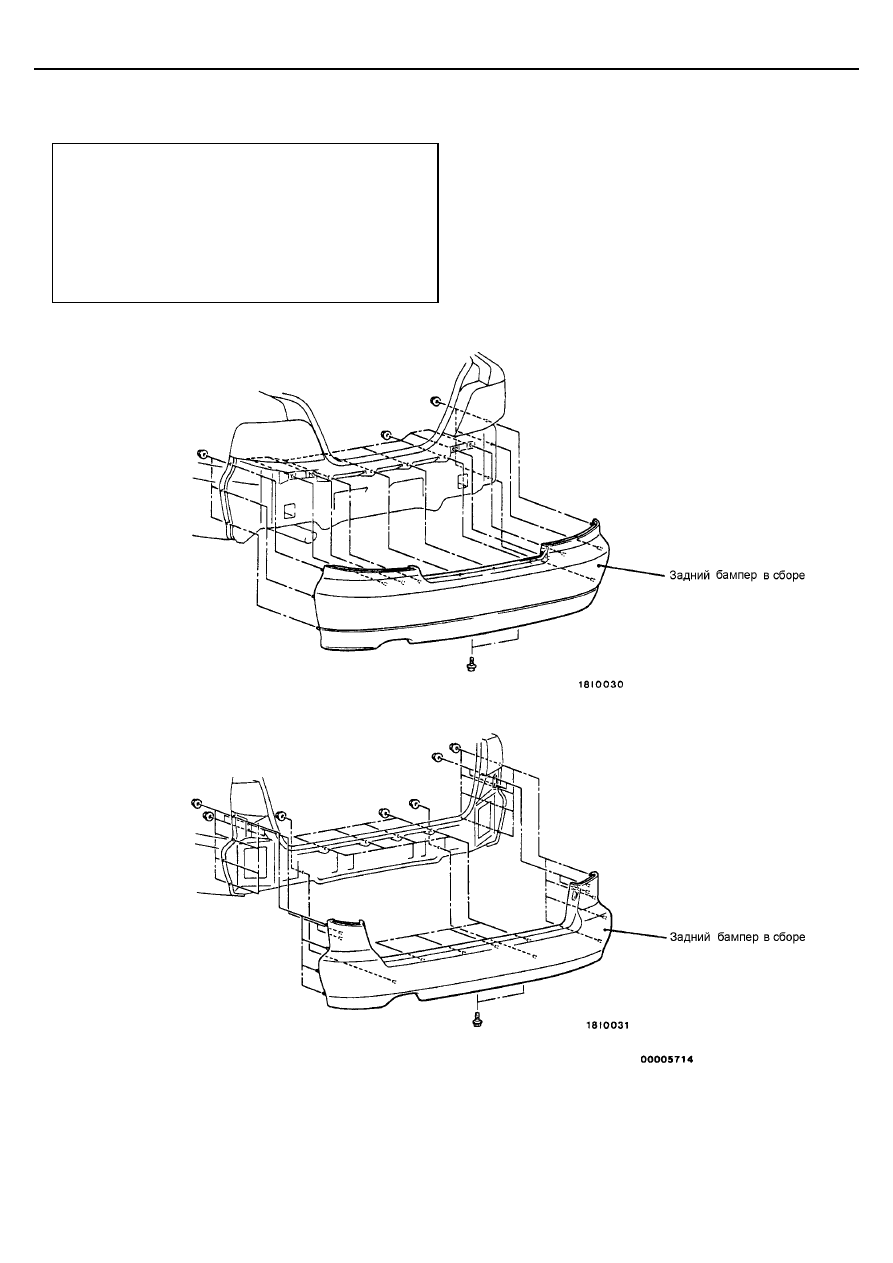

ЗАДНИЙ БАМПЕР

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные
операции
•

Снятие и установка задней облицовки багажника
(боковой и центральной), бокового поддона <Седан>
(См. Главу 52А – Облицовка).

•

Снятие и установка нижней боковой задней
облицовки <Универсал> (См. Главу 52А –
Облицовка).

•

Снятие и установка нижнего демпфера задней двери
<Универсал> (См. Главу 42 – Задняя дверь).

<Седан>

<Универсал>

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Задний бампер

51-6

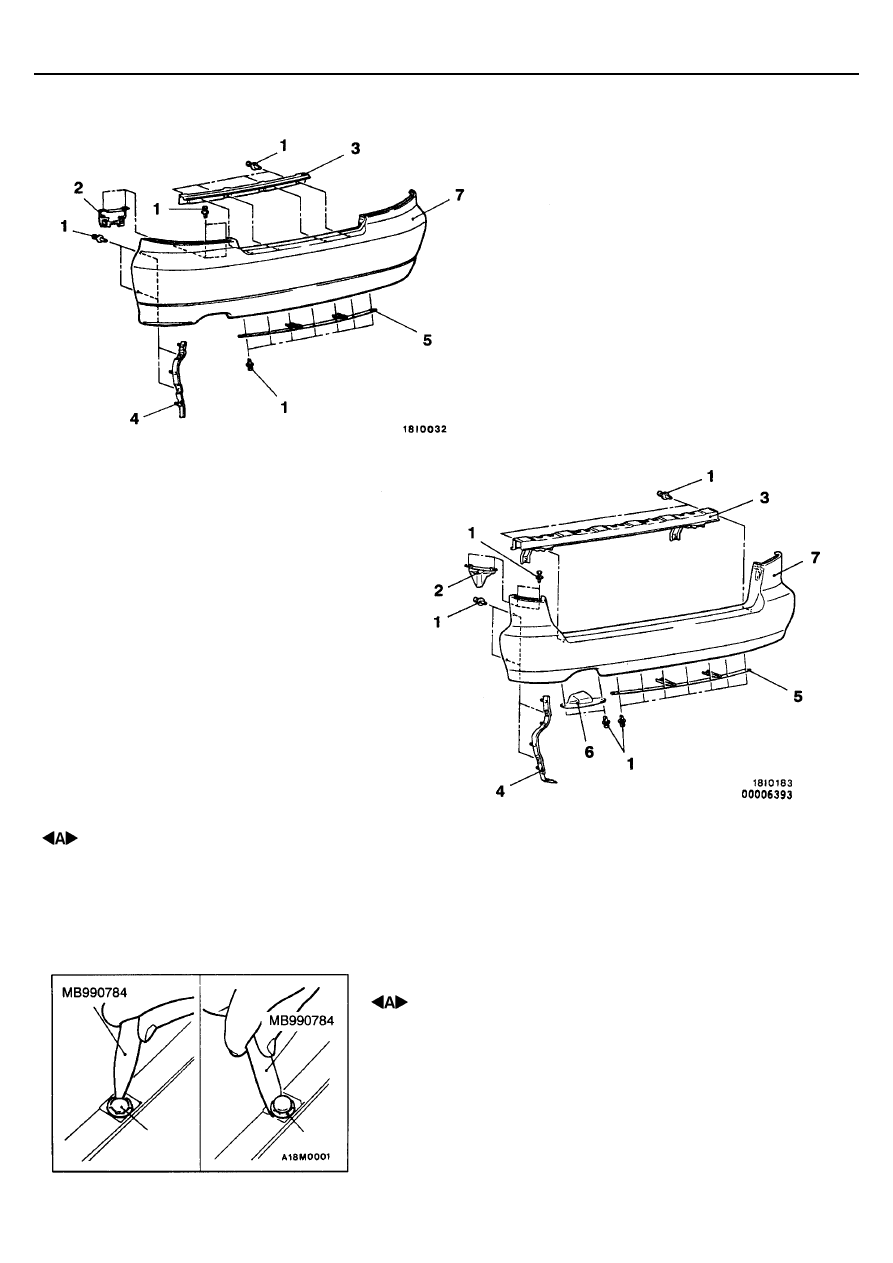

РАЗБОРКА И СБОРКА

<Седан>

<Универсал>

Последовательность снятия деталей
1. Фиксатор
2. Верхний боковой кронштейн
3. Усилитель заднего бампера
4. Боковой держатель

5. Нижняя накладка заднего бампера
6. Крышка выхлопной трубы глушителя
7. Наружная накладка заднего бампера

РАЗБОРКА

 СНЯТИЕ ФИКСАТОРА

(1) При помощи специального инструмента вытащите центральный

штырь из фиксатора.

(2) Снимите фиксатор.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Решетка радиатора/ Опора багажника крыши

51-7

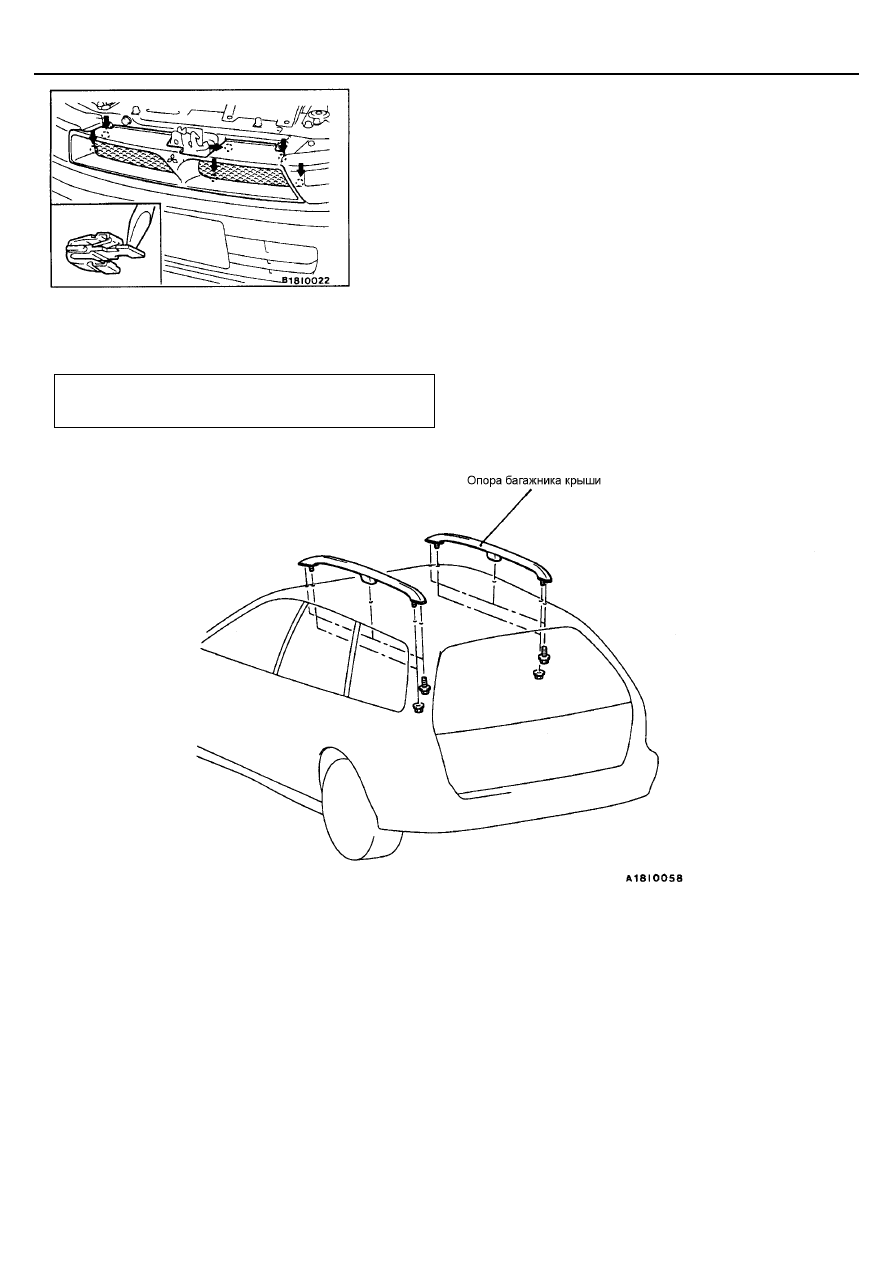

РЕШЕТКА РАДИАТОРА

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

СНЯТИЕ РЕШЕТКИ РАДИАТОРА

Для снятия решетки радиатора нажмите при помощи плоской отвертки на
лапки фиксаторов в направлении, показанном на рисунке, и затем
аккуратно вытащите решетку на себя.

ОПОРА БАГАЖНИКА КРЫШИ

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция
•

Снятие и установка облицовки потолка
