КУЗОВ –

Общая информация / Крышка багажника <седан>

42-1

ГЛАВА 42

КУЗОВ

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

В связи с установкой заднего спойлера были изменены параметры пружины шарнира крышки багажника <седан>.

КРЫШКА БАГАЖНИКА <СЕДАН>

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И
КОНТРОЛЯ

Оснащение

Длина пружины шарнира крышки
багажника, мм

Автомобили без заднего спойлера

180

Автомобили с задним спойлером

228

51-1

СОДЕРЖАНИЕ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ..................... 2

ГЕРМЕТИК И КЛЕЙ....................................... 2

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ............... 2

ПЕРЕДНИЙ БАМПЕР.................................... 3

ЗАДНИЙ БАМПЕР......................................... 5

РЕШЕТКА РАДИАТОРА ............................... 7

ОПОРА БАГАЖНИКА КРЫШИ .................... 7

МОЛДИНГИ.................................................... 8

ОБТЕКАТЕЛИ .............................................. 11

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
ВЕТРОВОГО СТЕКЛА................................. 12

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
ЗАДНЕГО СТЕКЛА...................................... 15

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО
СВЕТА.......................................................... 18

ЭМБЛЕМЫ................................................... 20

БОКОВОЕ ЗЕРКАЛО
ЗАДНЕГО ВИДА.......................................... 22

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Основные данные для регулировок и контроля /
Герметик и клей / Специальные инструменты

51-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

Со стороны водителя

35 ± 5

Положение установки щетки стеклоочистителя ветрового стекла, мм

Со стороны пассажира

20 ± 5

Положение установки щетки стеклоочистителя заднего стекла, мм

15 ± 5

ГЕРМЕТИК И КЛЕЙ

Место применения

Рекомендуемый герметик и клей

Между боковым защитным молдингом и панелью кузова

Клейкая лента: двухсторонняя (10 мм шириной и 0,8 мм толщиной)

Между накладкой порога и панелью кузова

Клейкая лента: двухсторонняя (5 мм шириной и 0,8 мм толщиной)

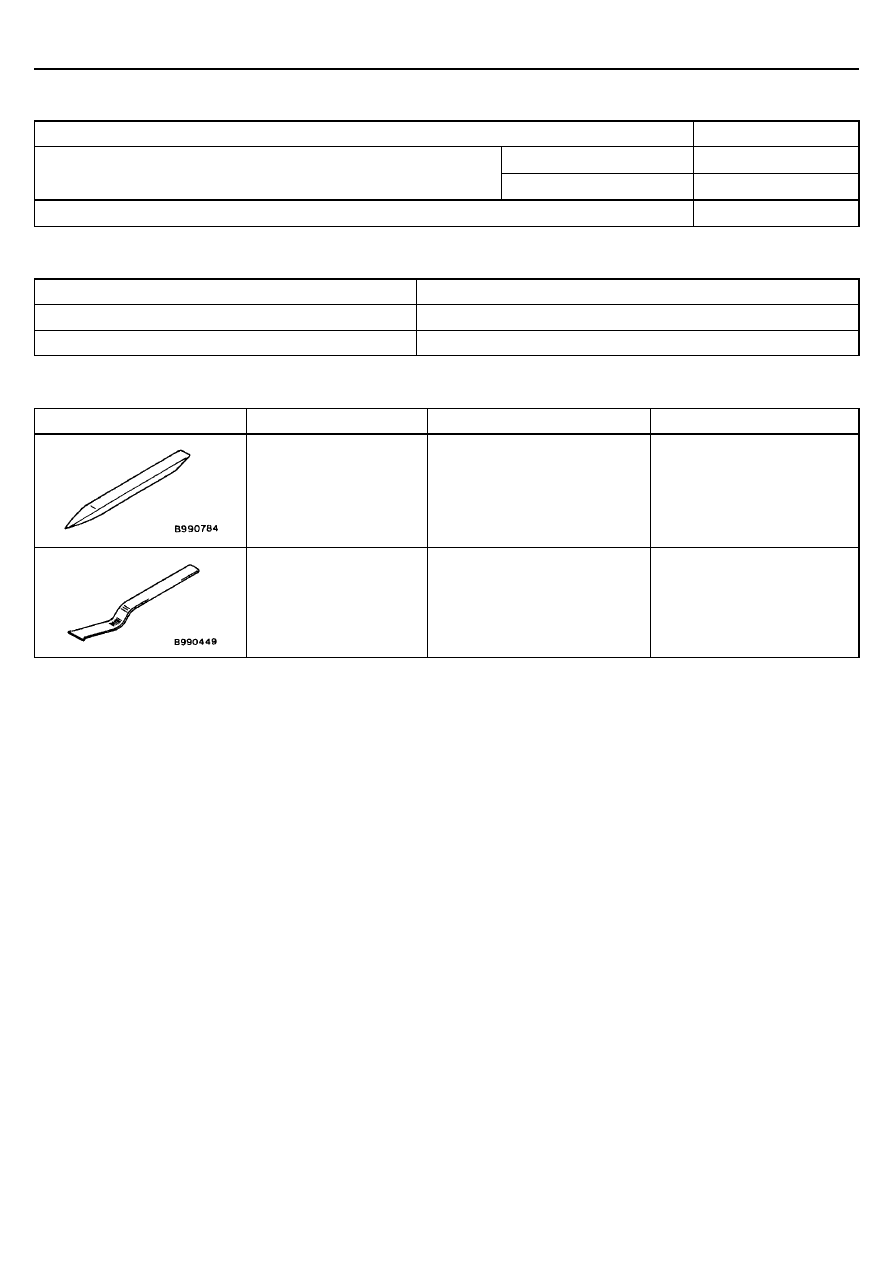

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение

МВ990784

Съемник декоративных деталей

Снятие скоб крепления
бампера (переднего и
заднего) и выключателя
управления электроприводом
боковых зеркал

МВ990449

Съемник молдингов стекол

Снятие водоотводящего
молдинга крыши, и т. п.

НАРУЖНЫЕ ЭЛЕМЕНТЫ КУЗОВА -

Передний бампер

51-3

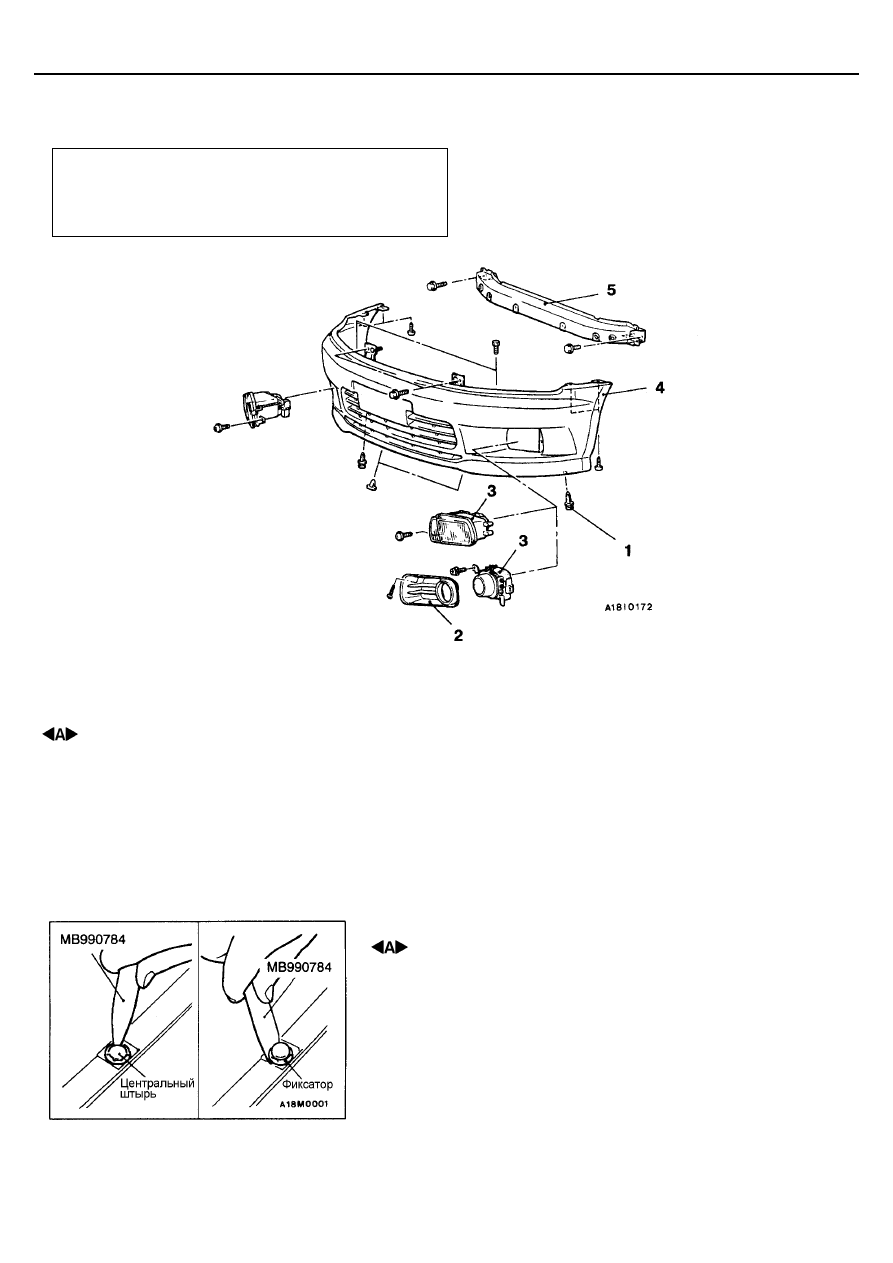

ПЕРЕДНИЙ БАМПЕР

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные
операции
•

Снятие и установка брызгозащитного щитка
(См Главу 42 – Крыло).

•

Снятие и установка решетки радиатора (См. стр. 51-7).

Последовательность снятия деталей
1. Ободок противотуманной фары
2. Противотуманная фара
3. Фиксатор
4. Передний бампер в сборе
5. Усилитель переднего бампера в сборе

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ ФИКСАТОРА

(1) При помощи специального инструмента вытащите центральный

штырь из фиксатора.

(2) Снимите фиксатор.
