ОБОРУДОВАНИЕ САЛОНА -

Внутренне зеркало заднего вида / Переднее сидение

52A-11

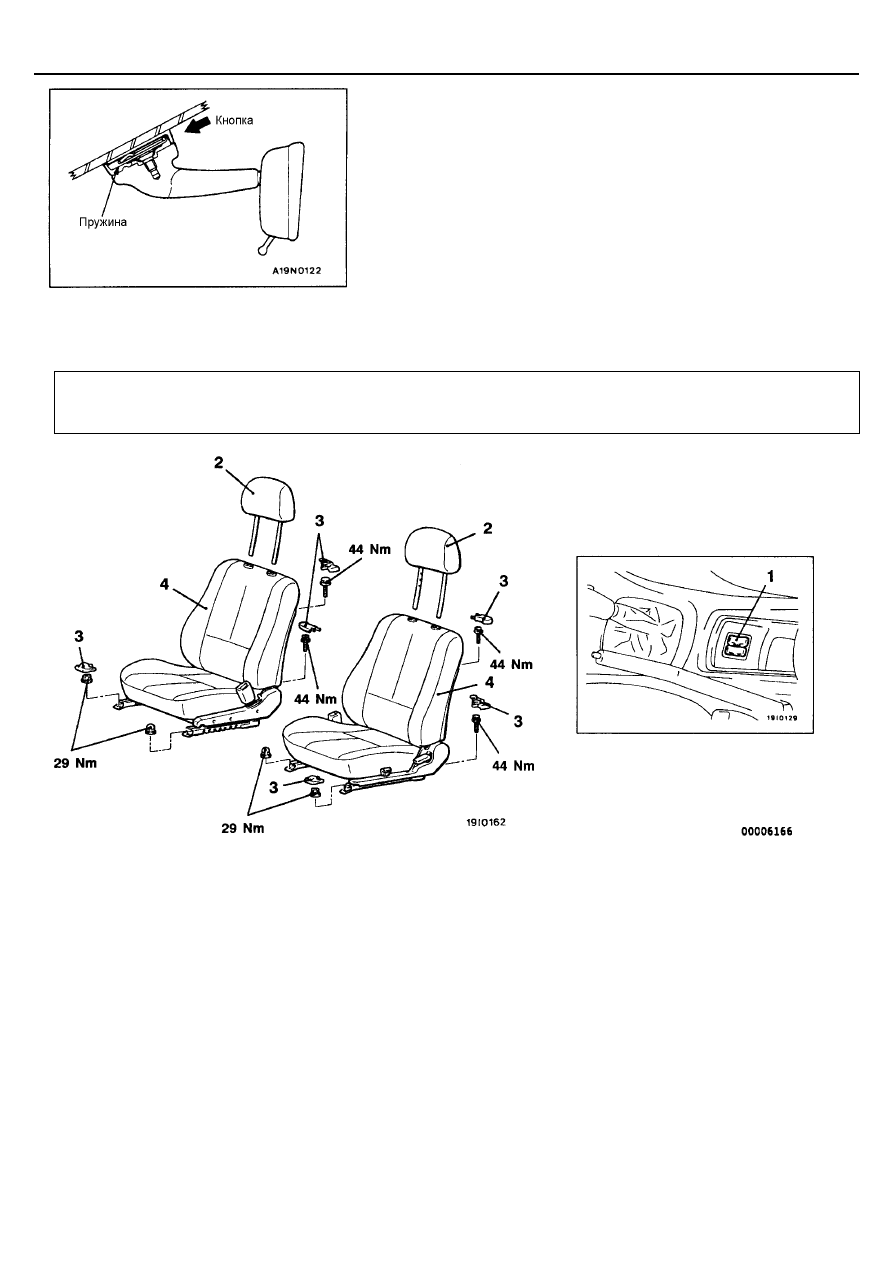

ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО
ВИДА

СНЯТИЕ И УСТАНОВКА

Снимите зеркало, нажимая в направлении, обозначенном стрелкой на
рисунке.

ПРИМЕЧАНИЕ:
1.

Пружина зеркала плотно вставлена в паз прикрепленной к стеклу
кнопки.

2.

Разрушающая нагрузка зеркала находится в пределах 450 Н.

ПЕРЕДНЕЕ СИДЕНИЕ

СНЯТИЕ И УСТАНОВКА

Внимание: SRS
Перед снятием сидения, оборудованного модулем боковой подушки безопасности, см. Главу 52В – Меры
предосторожности при обслуживании SRS и модуля подушки безопасности.

•   Подстаканник в сборе <Автомобили с

подогревом сидений> (См. стр. 52А-7)

1. Выключатель подогрева сидений сборе

<Автомобили с подогревом сидений>

2. Подголовник

Последовательность снятия переднего

сидения в сборе

•   Разъем жгута проводов

3. Заглушка болта крепления сидения
4. Переднее сидение в сборе

ПРИМЕЧАНИЕ:
После предварительной затяжки гаек и болтов крепления
сидения в каждом месте установки, полностью затяните их
заданным моментом.

ОБОРУДОВАНИЕ САЛОНА -

Переднее сидение

52A-12

ПРОВЕРКА

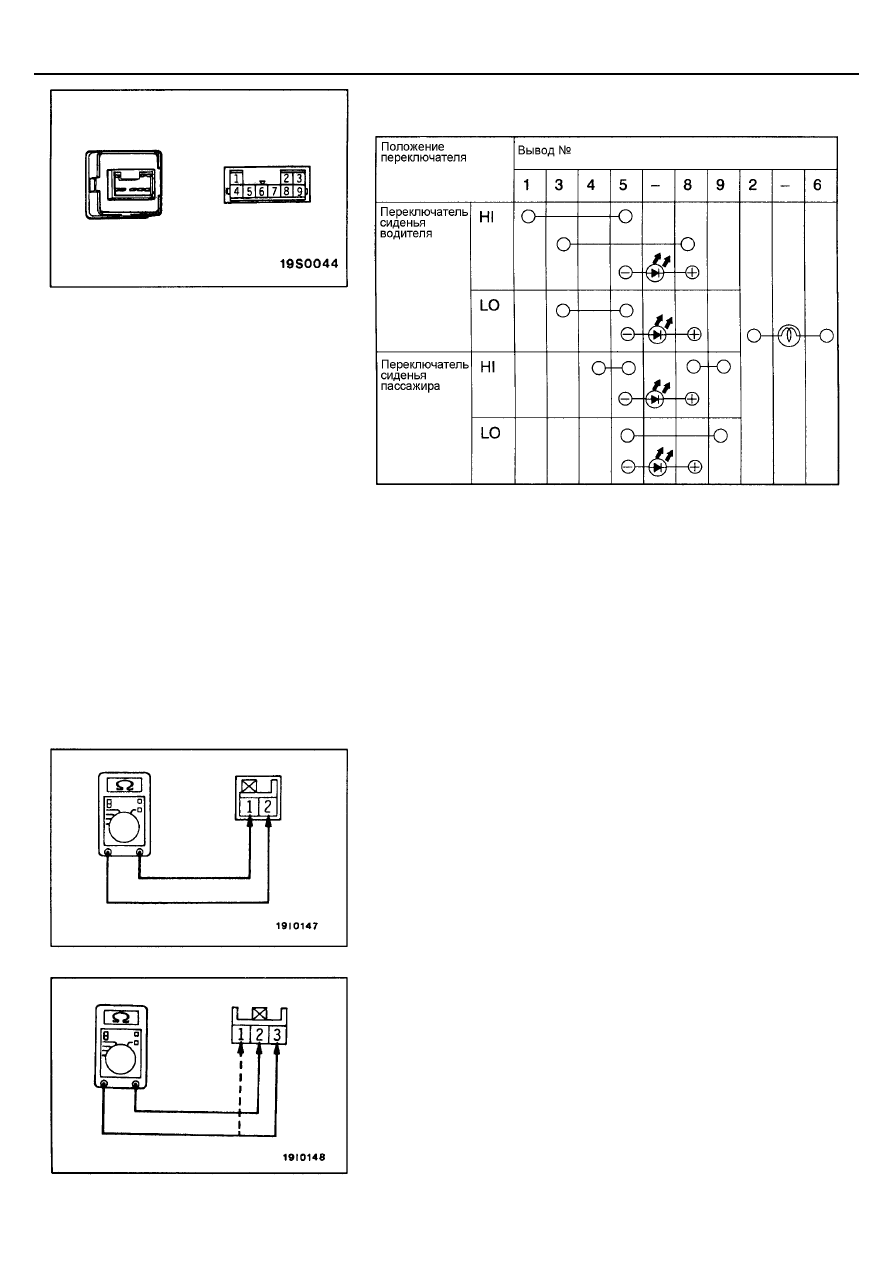

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ПОДОГРЕВА СИДЕНИЯ

ПРИМЕЧАНИЕ:
Для проверки диода, совместите полярность тестера для электрических
цепей с полюсами (+) и (-) в таблице.

ПРОВЕРКА ПОДОГРЕВАТЕЛЯ СПИНКИ
СИДЕНИЯ

Измерьте сопротивление между выводами.
Номинальное значение: Примерно 8 Ом.

ПРОВЕРКА ПОДОГРЕВАТЕЛЯ ПОДУШКИ
СИДЕНИЯ

Измерьте сопротивление между выводами.

Номинальное значение:

Между выводами 2 и 3: Примерно 8 Ом
Между выводами 1 и 2: 0 Ом

ОБОРУДОВАНИЕ САЛОНА -

Переднее сидение

52A-13

РАЗБОРКА И СБОРКА

Внимание:
Не разбирайте спинку переднего сидения со
встроенным модулем подушки безопасности.

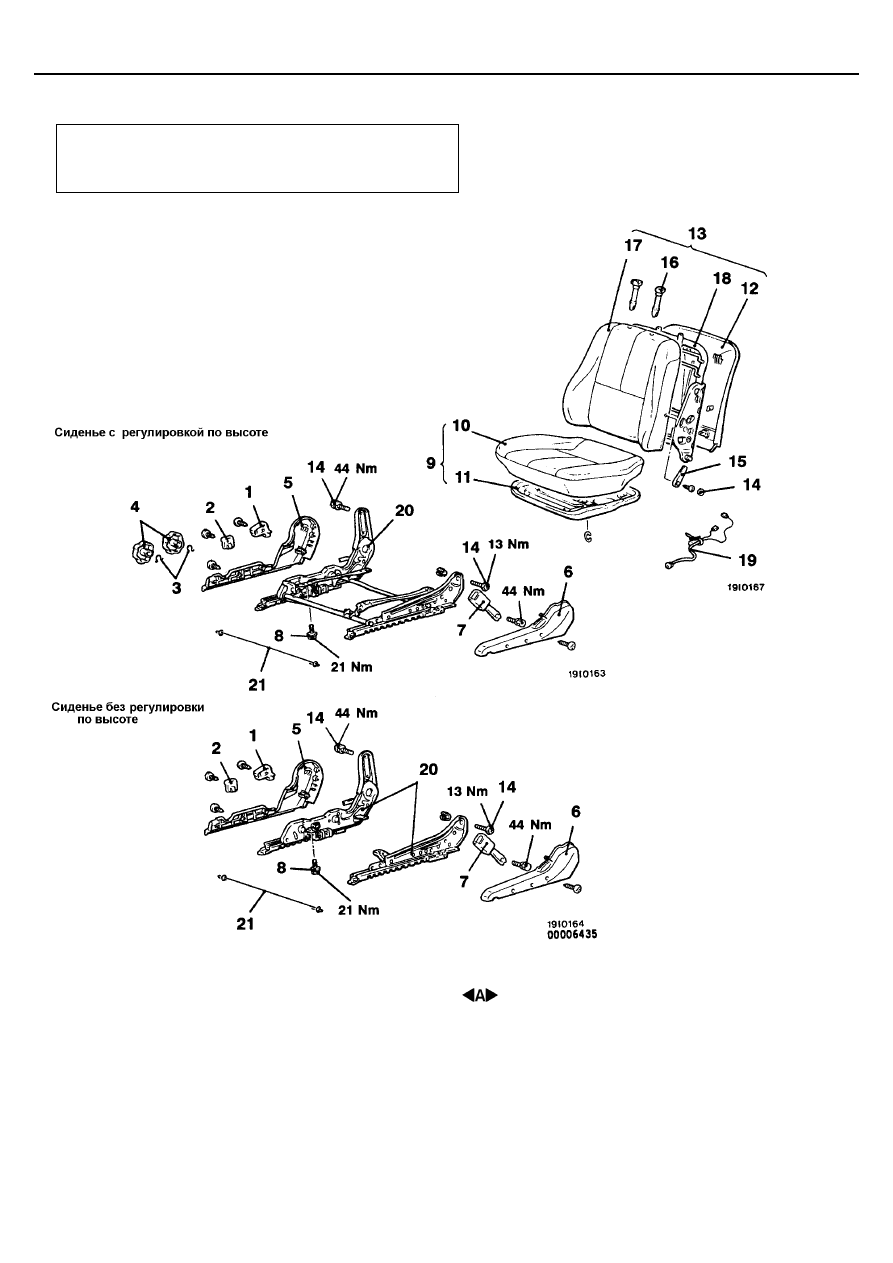

<Сидение без электропривода>

Последовательность разборки
1. Рукоятка регулятора наклона спинки

сидения

2. Рукоятка регулятора продольного

положения сидения

3. Скоба
4. Рукоятка регулировки сидения по высоте
5. Декоративная боковая крышка переднего

сидения

6. Крышка петли переднего сидения
7. Замок ремня безопасности
8. Болт
9. Подушка переднего сидения в сборе
10. Обивка подушки переднего сидения
11. Рама подушки переднего сидения

12. Панель спинки переднего сидения
13. Спинка переднего сидения в сборе
14. Колпачок
15. Рукоятка регулировки поясничного подпора
16. Направляющая подголовника
17. Крышка спинки переднего сидения
18. Рама спинки переднего сидения
19. Жгут проводов отопителя переднего

сидения

20. Механизм регулировки положения сидения

в сборе

21. Жгут проводов

ОБОРУДОВАНИЕ САЛОНА -

Переднее сиденье

52A-14

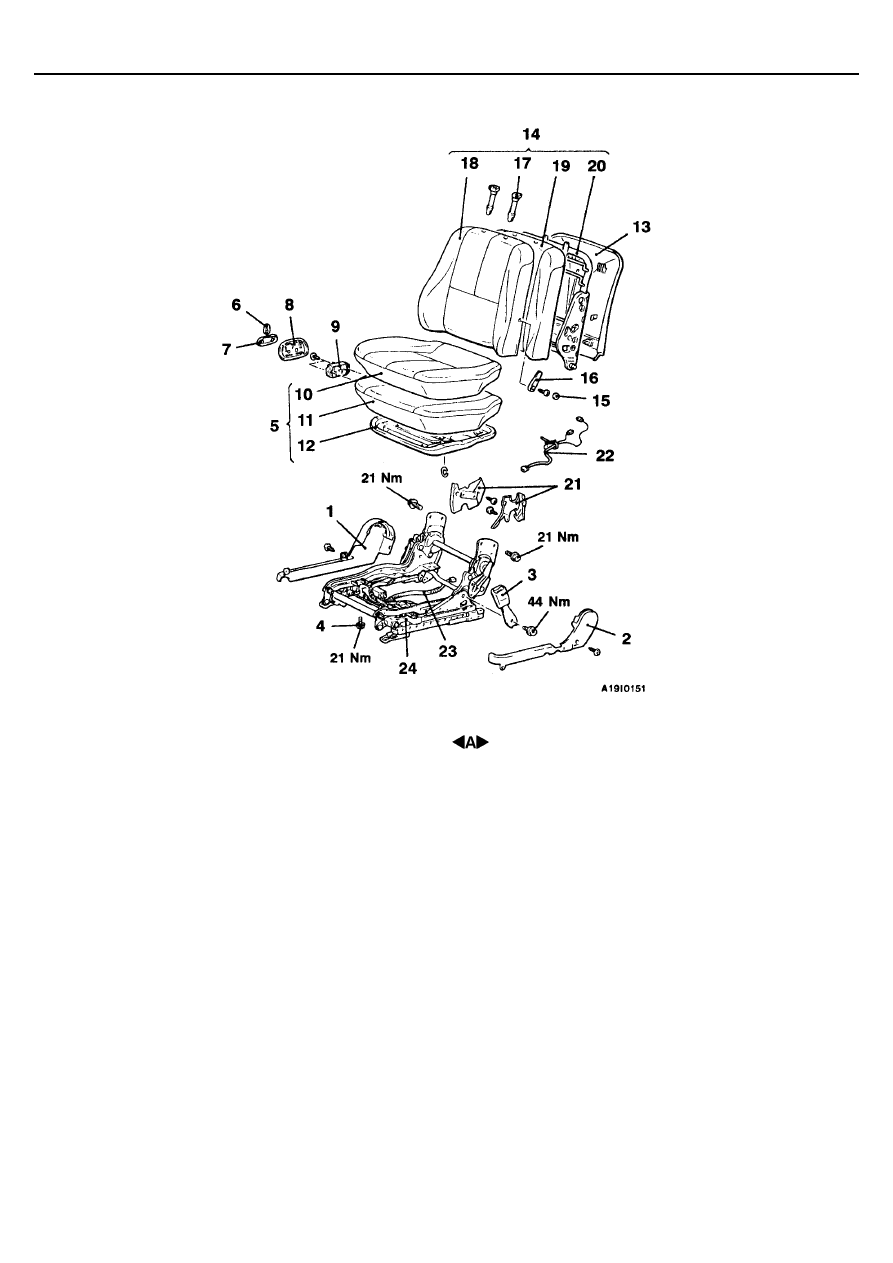

<Сидение с электроприводом>

Последовательность снятия деталей
1. Декоративная боковая крышка

переднего сидения

2. Крышка петли переднего сидения
3. Замок ремня безопасности
4. Болт
5. Подушка переднего сидения в сборе
6. Рукоятка регулятора наклона спинки

сидения

7. Рукоятка регулятора продольного

положения переднего сидения

8. Облицовка
9. Переключатель привода сидения
10. Обивка подушки переднего сидения
11. Накладка подушки переднего сидения
12. Рама подушки переднего сидения

13. Панель спинки переднего сидения
14. Спинка переднего сидения в сборе
15. Колпачок
16. Рукоятка регулировки поясничного подпора
17. Направляющая подголовника
18. Обивка спинки переднего сидения
19. Накладка спинки переднего сидения
20. Рама спинки переднего сидения
21. Нижняя крышка регулятора наклона спинки

сидения

22. Жгут проводов подогревателя спинки

сидения

23. Жгут проводов привода сидения
24. Механизм регулировки положения сидения

в сборе
