КУЗОВ

 – Люк

42-61

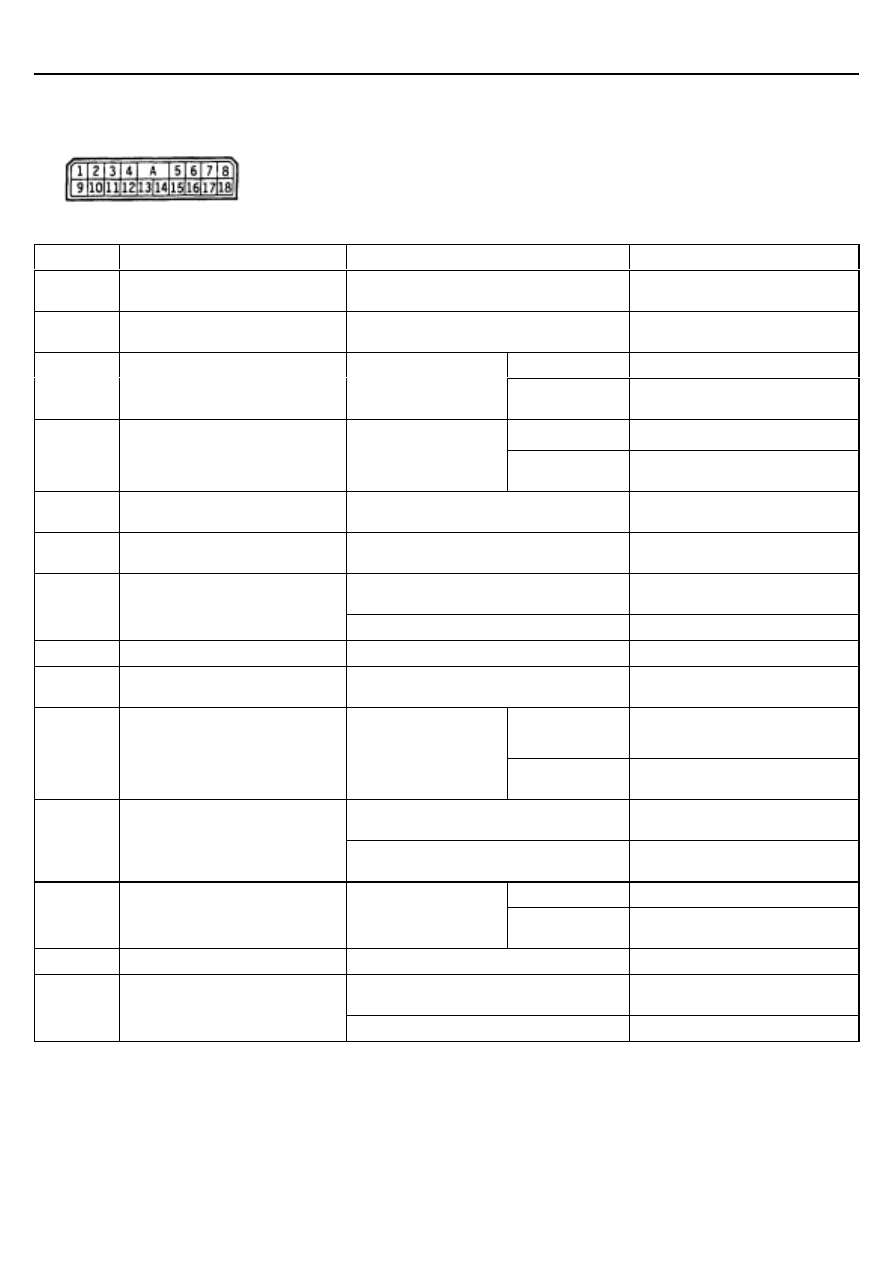

ТАБЛИЦА ПРОВЕРКИ НАПРЯЖЕНИЯ НА ВЫВОДАХ РАЗЪЕМА ЭЛЕКТРОН-
НОГО БЛОКА УПРАВЛЕНИЯ ЛЮКОМ

Вывод №

Проверяемое наименование

Условия проверки

Нормальное состояние

1

Подача питания на датчик

Замок зажигания: ON (ВКЛ).

Напряжение аккумуляторной
батареи

2

Датчик 1

Когда электродвигатель работает

Напряжение аккумуляторной
батареи (импульсное)

ON (ВКЛ).

0 В

3

Выключатель электропривода
люка (сигнал на входе открыто)

Выключатель элек-
тропривода люка (по-
ложение открыто)

OFF (ВЫКЛ).

Напряжение аккумуляторной
батареи

ON (ВКЛ).

0 В

4

Выключатель электропривода
люка (сигнал на входе вверх)

Выключатель элек-
тропривода люка (по-
ложение вверх)

OFF (ВЫКЛ).

Напряжение аккумуляторной
батареи

6

Подача питания для работы
таймера

Замок зажигания: ON (ВКЛ).

Напряжение аккумуляторной
батареи

7

Подача питания на электронный
блок управления

Всегда

Напряжение аккумуляторной
батареи

Когда люк закрывается или поднимается

Напряжение аккумуляторной
батареи

8

Сигнал на выходе электродвига-
теля

Во всех случаях кроме вышеуказанного

0 В

9

«Масса» датчика

Всегда

0 В

10

Датчик 2

Когда электродвигатель работает

Напряжение аккумуляторной
батареи (импульсное)

ON (ВКЛ).

0 В

12

Выключатель электропривода
люка (сигнал на входе (закрыто
или вниз))

Выключатель элек-
тропривода люка (по-
ложение закрыто или
положение вниз)

OFF (ВЫКЛ).

Напряжение аккумуляторной
батареи

Из состояния наклона вверх в полностью
закрытое состояние

Напряжение аккумуляторной
батареи

14

Сигнал на входе концевого вы-
ключателя

Из полностью закрытого состояния в
полностью открытое состояние

0 В

ON (ВКЛ).

0 В

16

Сигнал на входе концевого вы-
ключателя двери водителя

Концевой выключа-
тель двери водителя

OFF (ВЫКЛ).

Напряжение аккумуляторной
батареи

17

«Масса»

Всегда

0 В

Когда люк открывается или движется
вниз

Напряжение аккумуляторной
батареи

18

Сигнал на выходе электродвига-
теля

Во всех случаях кроме вышеуказанного

0 В

КУЗОВ

 – Люк

42-62

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТО-
МОБИЛЕ

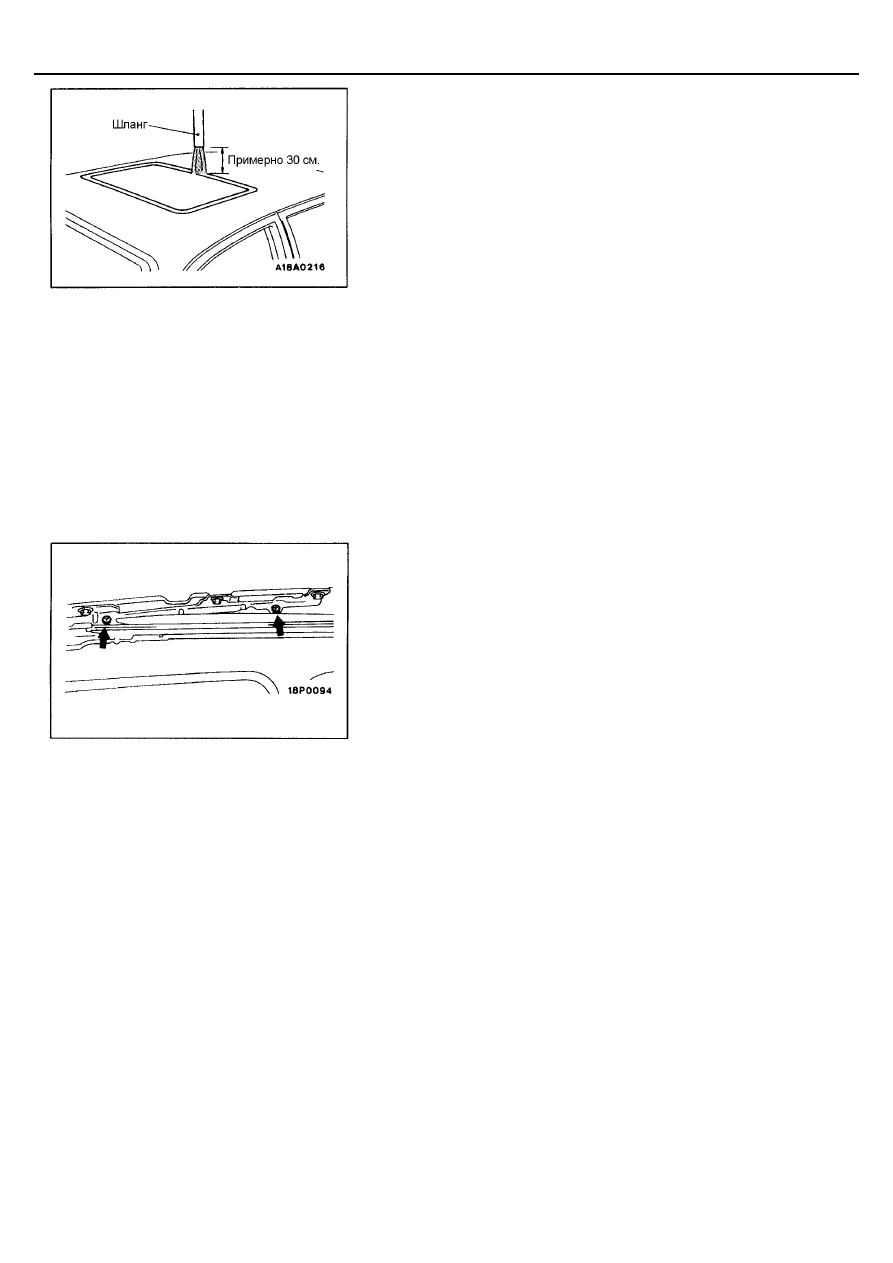

ПРОВЕРКА ГЕРМЕТИЧНОСТИ

Проверьте герметичность люка по следующей процедуре.
1.

Полностью закройте стекло крышки люка.

2.

Отрегулируйте давление воды таким образом, чтобы из поставленно-
го вертикально шланга струя воды поднималась на высоту примерно
50 см.

3.

Установите шланг на высоте приблизительно 30 см над крышей и
пролейте уплотнение люка струей воды в течение 5 минут или боль-
ше.

4.

Проверьте отсутствие протекания воды через уплотнение люка внутрь
салона автомобиля.

РЕГУЛИРОВКА УСТАНОВКИ ЛЮКА

1.

Полностью закройте стекло крышки люка.

2.

Полностью откройте шторку люка.

3.

Ослабьте затяжку винтов крепления стекла крышки люка в сборе (че-
тыре для седанов и шесть для универсалов), и затем сдвиньте стекло
крышки люка в сборе для регулировки высоты стекла крышки люка.

4.

После регулировки, убедитесь что люк работает плавно.

КУЗОВ

 – Люк

42-63

ЛЮК

СНЯТИЕ И УСТАНОВКА

Заключительные операции
<Стекло крышки люка в сборе, люк в сборе>
(1) Проверка герметичности (См. стр. 42-62).
(2) Регулировка установки люка (См. стр. 42-62).

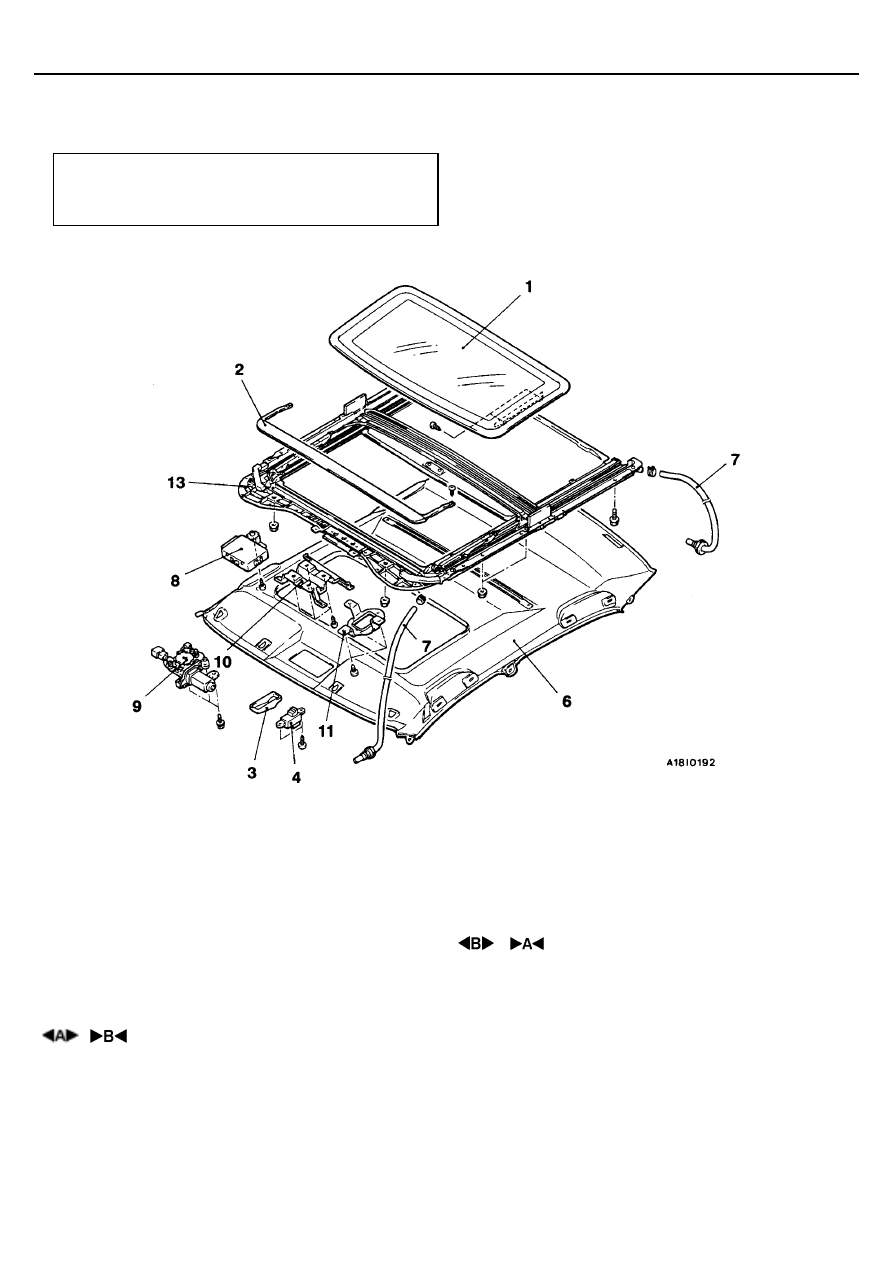

<Седан>

1. Стекло крышки люка в сборе
2. Панель дефлектора люка

Последовательность снятия выключате-
ля электропривода люка
3. Крышка выключателя электропривода

люка

4. Выключатель электропривода люка

Последовательность снятия дренажного
шланга
•   Брызгозащитный щиток (Передний дре-

нажный шланг)

6. Облицовка потолка
7. Дренажный шланг

Последовательность снятия электронно-
го блока управления люком
6. Облицовка потолка
8. Электронный блок управления люком

Последовательность снятия электродви-
гателя привода люка крыши
6. Облицовка потолка
9. Электродвигатель привода люка крыши

Последовательность снятия люка в сборе
6. Облицовка потолка
7. Соединение дренажного шланга
10. Кронштейн плафона освещения салона
11. Кронштейн выключателя электропривода

люка

13. Люк в сборе

КУЗОВ

 – Люк

42-64

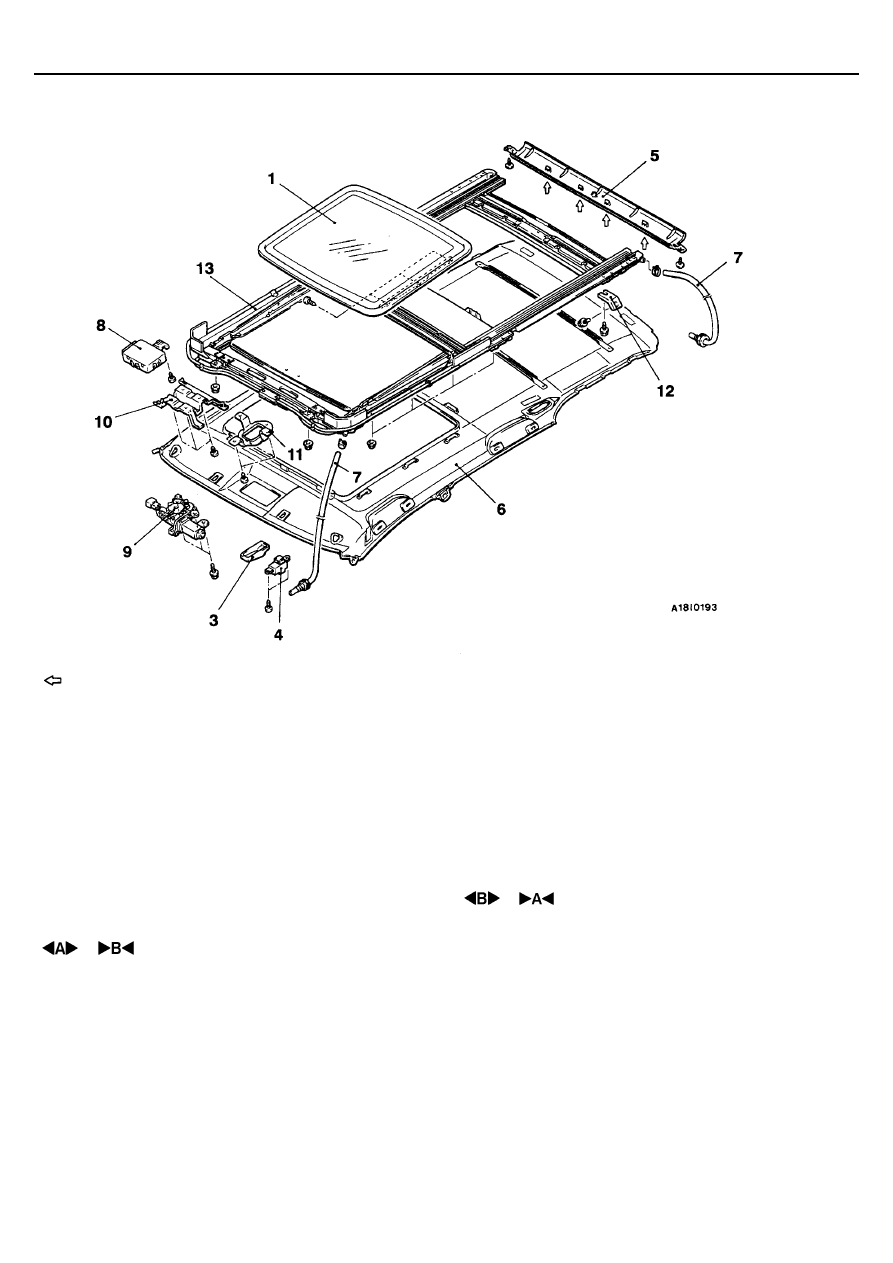

<Универсал>

ПРИМЕЧАНИЕ

:Показывает место установки металлических пружинных фиксаторов.

1. Стекло крышки люка в сборе

Последовательность снятия выключа-
теля электропривода люка
3. Крышка выключателя электропривода

люка

4. Выключатель электропривода люка

Последовательность снятия дренаж-
ного шланга
•  Брызгозащитный щиток (Передний дре-

нажный шланг)

5. Задняя облицовка направляющих люка

крыши

6. Облицовка потолка
7. Дренажный шланг

Последовательность снятия электрон-
ного блока управления люком
5. Задняя облицовка направляющих люка

крыши

6. Облицовка потолка
8. Электронный блок управления люком

Последовательность снятия электро-
двигателя привода люка крыши
5. Задняя облицовка направляющих люка

крыши

6. Облицовка потолка
9. Электродвигатель привода люка

Последовательность снятия люка в
сборе
5. Задняя облицовка направляющих люка

крыши

6. Облицовка потолка
7. Соединение дренажного шланга
10. Кронштейн плафона освещения салона
11. Кронштейн выключателя электропри-

вода люка

12. Установочный кронштейн
13. Люк в сборе
