КУЗОВ

 - Крышка багажника < Седан >/ Крыло

42-5

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА УПЛОТНИТЕЛЯ КРЫШКИ БАГАЖНИКА

Установите уплотнитель таким образом, чтобы маркировка и стык совпали
с центральной линией кузова.

 УСТАНОВКА БУФЕРА А И БУФЕРА В

Установите буферы А и В как показано на рисунке.

ПРОВЕРКА

ПРОВЕРКА ЦЕПИ ЗАМКА КРЫШКИ БАГАЖНИКА

КРЫЛО

ГЕРМЕТИК

Деталь

Рекомендуемый герметик

Примечание

Брызгозащитный щиток

Крыло

3М ATD Part No. 8625 или аналог

Липкая лента

КУЗОВ

 - Крыло

42-6

КРЫЛО

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные опе-
рации
•

Снятие и установка переднего бампера
(См. Главу 51).

•

Снятие и установка переднего указателя поворота
(См. Главу 54).

•

Снятие и установка накладки порога
(См. Главу 51 – Спойлеры).

Последовательность снятия деталей
1. Брызгозащитный щиток
2. Боковой указатель поворота

3. Крыло

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА БОКОВОГО УКАЗАТЕЛЯ ПОВОРОТА

Вставьте крюк в панель крыла, и затем установите лампу бокового указа-
теля поворота.

КУЗОВ

 -

Лючок заливной горловины топливного бака

42-7

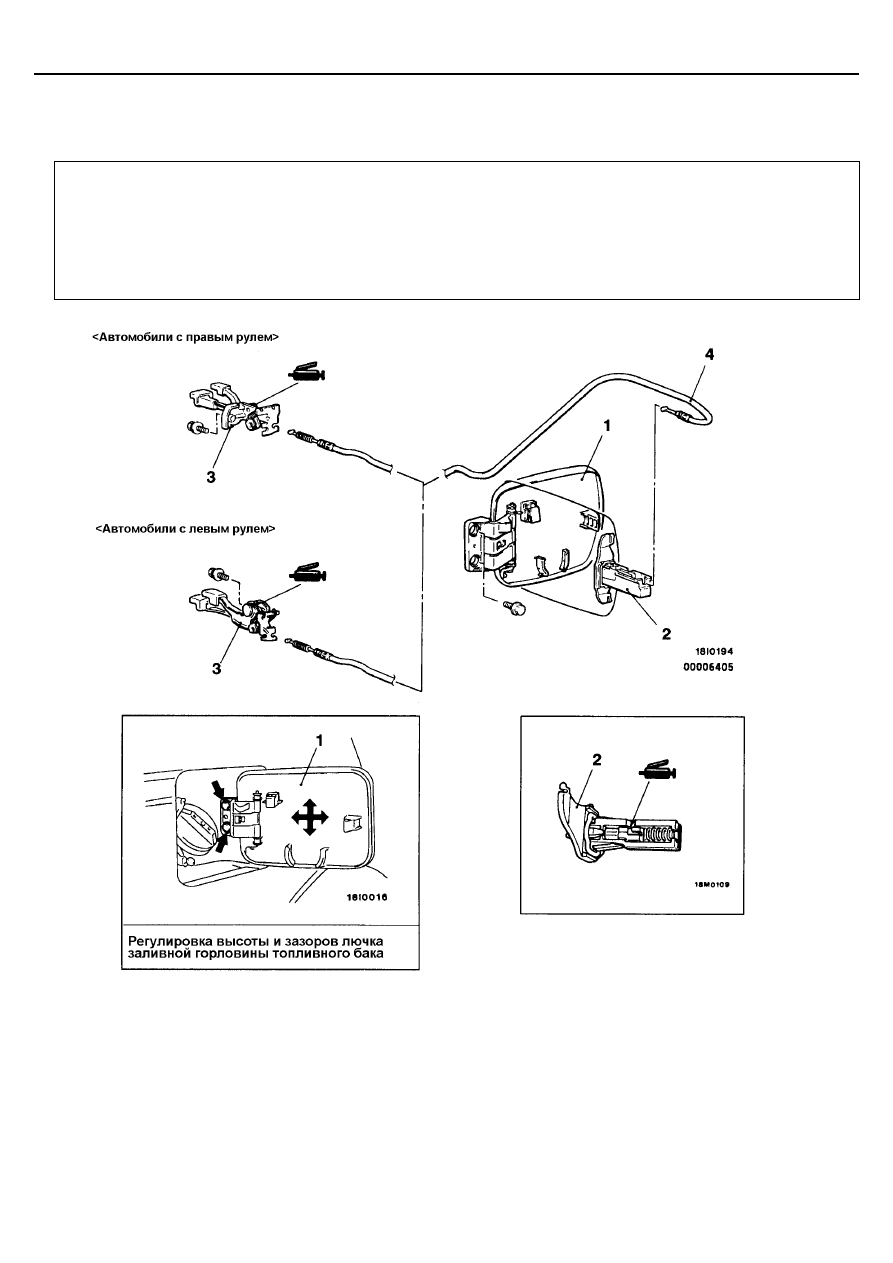

ЛЮЧОК ЗАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА

СНЯТИЕ И УСТАНОВКА

Предварительные операции и заключительные опе-
рации
•

Снятие и установка переднего сиденья (со стороны
водителя), заднего сиденья (См. Главу 52А).

•

Снятие и установка защитной накладки передней
(со стороны водителя), защитной накладки задней
(со стороны водителя), облицовки центральной
стойки нижней (со стороны водителя),

Облицовки багажника боковой (со стороны водителя)
<Седан>, Облицовка заднего бокового окна (со стороны
водителя) <Универсал> (См. Главу 52А).

Последовательность снятия деталей
1. Панель лючка заливной горловины топлив-

ного бака в сборе

2. Защелка лючка заливной горловины топ-

ливного бака в сборе

3. Ручка привода замка лючка заливной гор-

ловины топливного бака

4. Трос привода замка лючка заливной горло-

вины топливного бака

КУЗОВ - Стекла

42-8

СТЕКЛА

КЛЕЙ

Место применения

Рекомендуемый клей

Ветровое стекло

Боковое заднее стекло

Стекло задней двери

Заднее стекло

3M ATD Part. No. 8609 Super Fast Urethane Auto Glass Sеalants
или аналог

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Название

Назначение

МВ990480

Держатель стекла

•

Снятие и установка брызго-
защитного щитка

•

Снятие и установка стекла
задней двери

•

Снятие и установка заднего
стекла

МВ990449

Съемник молдинга стекла

Снятие и установка водоотводя-
щего молдинга крыши

РЕМОНТ СТЕКЛА

Следующие стекла установлены при помощи клея для вклейки автомо-
бильных стекол.
•

Ветровое стекло

•

Боковое заднее стекло

•

Стекло задней двери

•

Заднее стекло
