РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидравлической системы усилителя рулевого
управления <автомобили с бензиновым двигателем>

37A-9

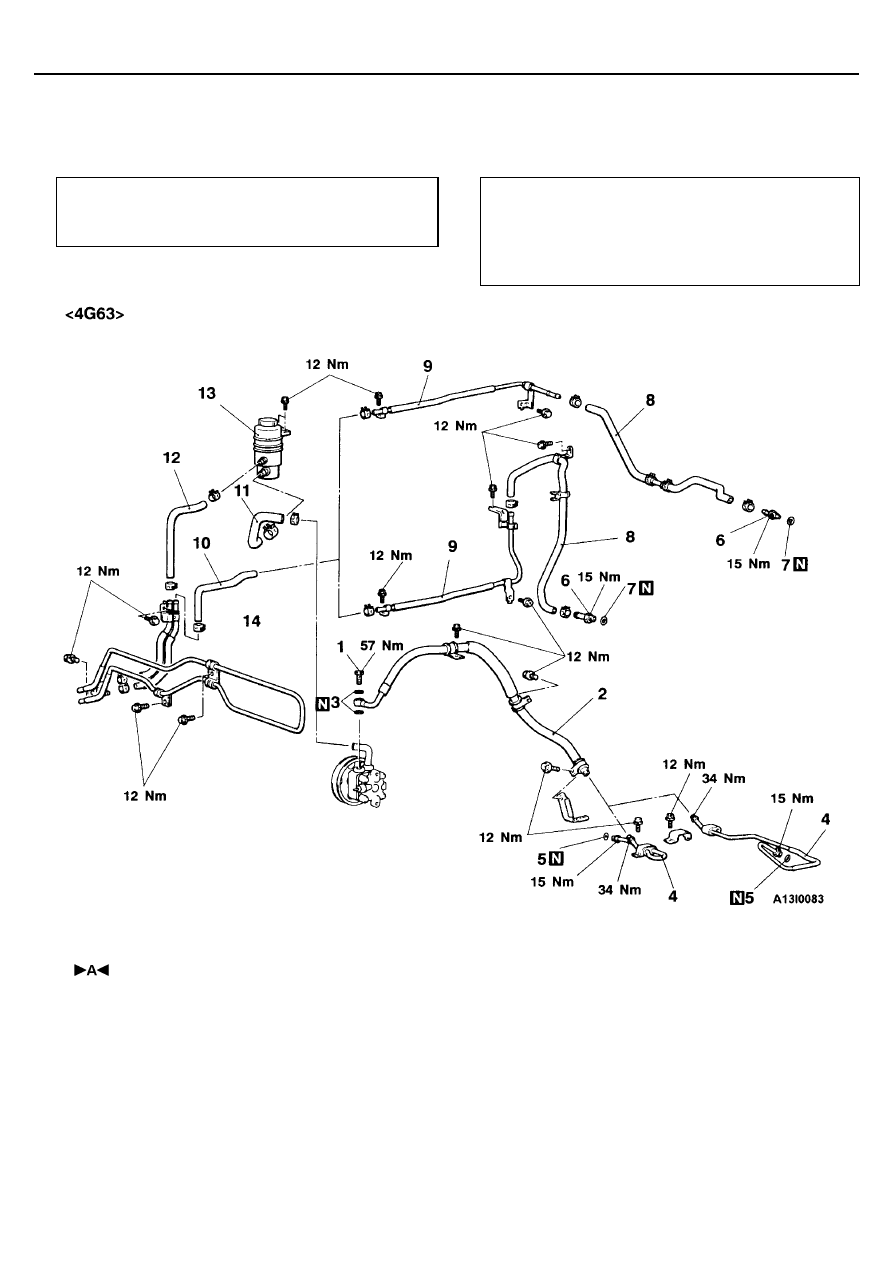

ШЛАНГИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ <автомобили с бензиновым двигателем>

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•

Слив жидкости из гидравлической системы

усилителя рулевого управления

•

Снятие переднего бампера (см. Главу 51)

Заключительные операции
•

Установка переднего бампера (см. Главу 51)

•

Заливка рабочей жидкости в гидравлическую

систему усилителя рулевого управления

•

Удаление воздуха из гидравлической системы

усилителя рулевого управления

1. Перепускной болт
2. Нагнетательный шланг гидроусилителя

рулевого управления (высокого давления)

3. Прокладка
4. Нагнетательная трубка гидроусилителя

рулевого управления (высокого давления)

5. Кольцевая прокладка
6. Возвратная трубка гидроусилителя

рулевого управления (низкого давления)

7. Кольцевая прокладка

8. Возвратный шланг гидроусилителя

рулевого управления (низкого давления)

9. Возвратная трубка гидроусилителя

рулевого управления (низкого давления)

10. Возвратный шланг гидроусилителя

рулевого управления (низкого давления)

11. Впускной шланг насоса гидроусилителя

рулевого управления (низкого давления)

12. Возвратный шланг гидроусилителя

рулевого управления (низкого давления)

13. Бачок гидросистемы усилителя рулевого

управления

14. Охладительная трубка

РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидравлической системы усилителя рулевого
управления <автомобили с бензиновым двигателем>

37A-10

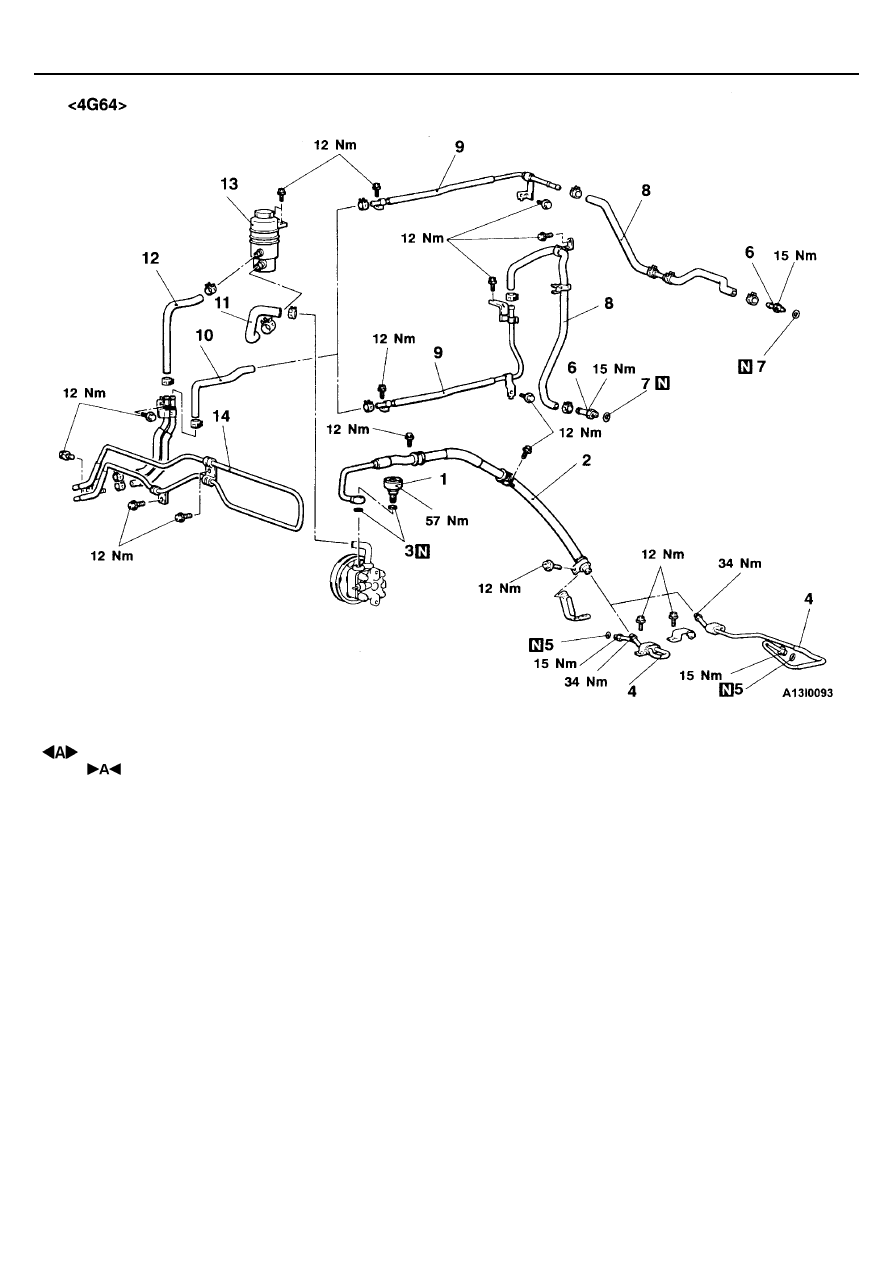

1. Аккумулятор
2. Нагнетательный шланг гидроусилителя

рулевого управления (высокого
давления)

3. Прокладка
4. Нагнетательная трубка

гидроусилителя рулевого управления
(низкого давления)

5. Кольцевая прокладка
6. Возвратная трубка гидроусилителя

рулевого управления (низкого
давления)

7. Кольцевая прокладка

8. Возвратный шланг гидроусилителя рулевого

управления (низкого давления)

9. Возвратная трубка гидроусилителя рулевого

управления (низкого давления)

10. Возвратный шланг гидроусилителя рулевого

управления (низкого давления)

11. Впускной шланг насоса гидроусилителя

рулевого управления (низкого давления)

12. Возвратный шланг гидроусилителя рулевого

управления (низкого давления)

13. Бачок гидросистемы усилителя рулевого

управления

14. Охладительная трубка

РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидравлической системы усилителя рулевого
управления <автомобили с бензиновым двигателем>

37A-11

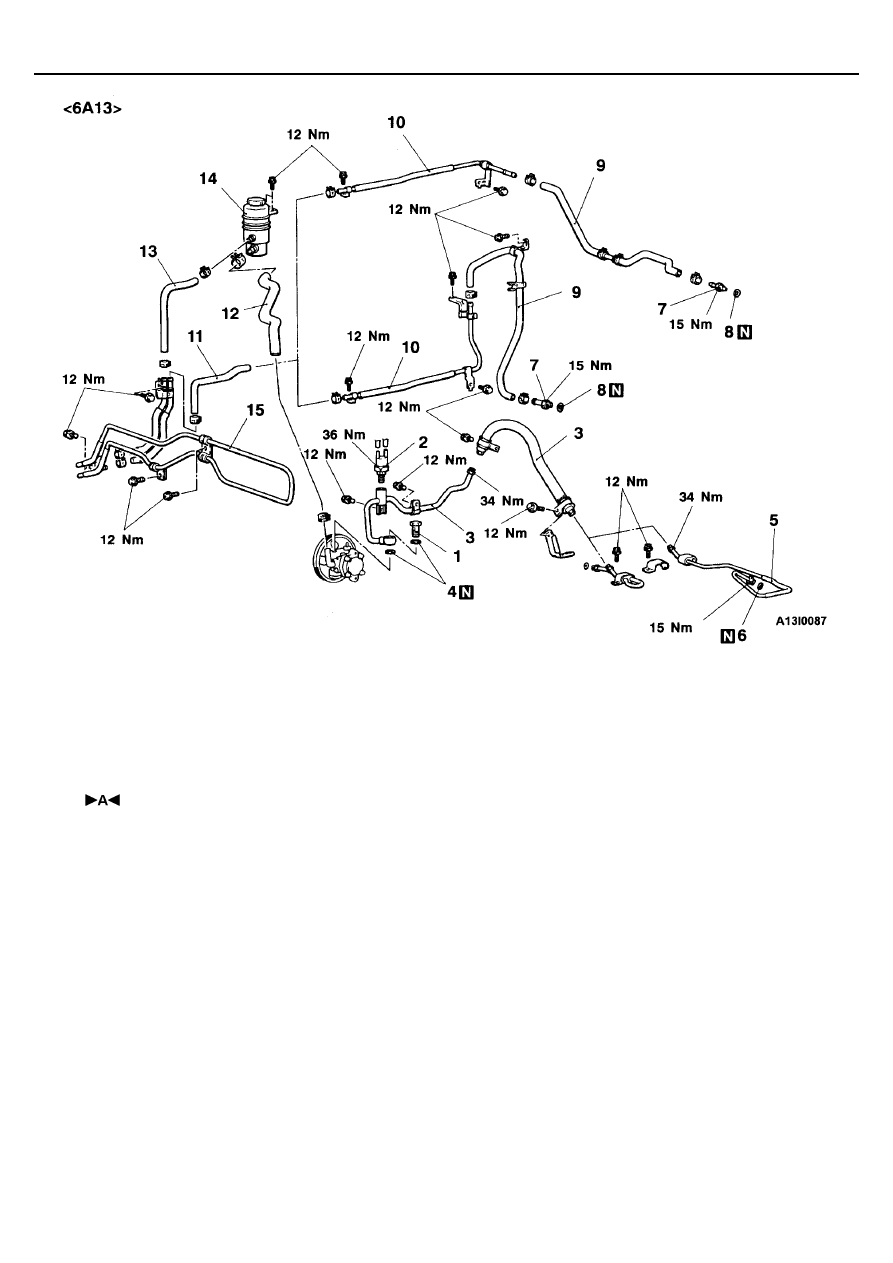

1. Перепускной болт
2. Управляющий воздушный клапан
3. Нагнетательный шланг гидроусилителя

рулевого управления (высокого
давления)

4. Прокладка
5. Нагнетательная трубка гидроусилителя

рулевого управления (высокого
давления)

6. Кольцевая прокладка
7. Возвратная трубка гидроусилителя

рулевого управления (низкого давления)

8. Кольцевая прокладка

9. Возвратный шланг гидроусилителя рулевого

управления (низкого давления)

10. Возвратная трубка гидроусилителя рулевого

управления (низкого давления)

11. Возвратный шланг гидроусилителя рулевого

управления (низкого давления)

12. Впускной шланг насоса гидроусилителя

рулевого управления (низкого давления)

13. Возвратный шланг гидроусилителя рулевого

управления (низкого давления)

14. Бачок гидросистемы усилителя рулевого

управления

15. Охладительная трубка

РУЛЕВОЕ УПРАВЛЕНИЕ

Шланги гидравлической системы усилителя рулевого
управления <автомобили с бензиновым двигателем>

37A-12

СНЯТИЕ

 УТИЛИЗАЦИЯ АККУМУЛЯТОРА

Перед утилизацией аккумулятора, обязательно просверлите отверстие в
показанном месте, чтобы выпустить газ.
Внимание:
1.

Никогда не подвергайте аккумулятор воздействию огня,
разборке, прессовке или сварке, поскольку внутри него
находится газ под высоким давлением.

2.

При сверлении отверстия в аккумуляторе надевайте защитные
очки, чтобы избежать попадания металлической стружки в глаза.

УСТАНОВКА

 УСТАНОВКА НАГНЕТАТЕЛЬНОГО ШЛАНГА

Совместите сборочные метки на нагнетательном шланге и нагнетательной
трубке и установите нагнетательный шланг гидроусилителя рулевого
управления.
