37A-1

РУЛЕВОЕ УПРАВЛЕНИЕ

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 2

Конструктивные изменения............... 2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ................ 2

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 2

Проверка углов поворота колес
<4G64> ............................................... 2

Проверка давления насоса
гидроусилителя.................................. 2

НАСОС ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ <Автомобили с
бензиновым двигателем> ..................... 3

ШЛАНГИ ГИДРАВЛИЧЕСКОЙ
СИСТЕМЫ УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ <Автомобили
с бензиновым двигателем> .................. 9

РУЛЕВОЕ УПРАВЛЕНИЕ -

Общая информация / Основные данные для регулировок и
контроля / Технические операции на автомобиле

37A-2

ОБЩАЯ ИНФОРМАЦИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

•

Автомобили с двигателем 4G64 были унифицированы, и был изменен насос гидроусилителя рулевого управления.

Соответственно, следующие сервисные процедуры были пересмотрены <Автомобили с бензиновыми двигателями>:

(1) ПРОВЕРКА УГЛА ПОВОРОТА КОЛЕС <4G64>
(2) ПРОВЕРКА ДАВЛЕНИЯ НАСОСА ГИДРОУСИЛИТЕЛЯ <4G63, 4G64>
(3) СНЯТИЕ И УСТАНОВКА НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
(4) РАЗБОРКА И СБОРКА НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
(5) СНЯТИЕ И УСТАНОВКА ШЛАНГОВ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальное значение

Предельно
допустимое
значение

Внутреннее колесо

38°00’ ± 2°

<Автомобили с левым рулем>

39°00’ ± 2°

<Автомобили с правым рулем>

-

Угол поворота

Наружное колесо

30°30’

-

Максимальное давление насоса
гидроусилителя

9,3 – 9,8

-

Давление без нагрузки

0,8 – 1,0

-

Давление насоса
гидроусилителя
<4G63, 4G64> МПа

Давление удерживания рулевого
механизма

9,3 – 9,8

-

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА УГЛОВ ПОВОРОТА КОЛЕС
<4G64>

Были установлены следующие номинальные значения. Операции по
техническому обслуживанию остались прежними.

Номинальное значение:

Внутреннее колесо

38°°°°00’ ±±±± 2°°°° <Автомобили с левым рулем>

39°°°°00’ ±±±± 2°°°° <Автомобили с правым рулем>

Наружное колесо 30°°°°30’

ПРОВЕРКА ДАВЛЕНИЯ НАСОСА
ГИДРОУСИЛИТЕЛЯ <4G63, 4G64>

Были установлены следующие номинальные значения. Операции по
техническому обслуживанию остались прежними.

Номинальное значение:

Максимальное давление 9,3 – 9,8 МПа
Давление без нагрузки 0,8 – 1,0 МПа
Давление удерживания рулевого механизма 9,3 – 9,8 МПа

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя рулевого управления

37A-3

НАСОС ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ
<автомобили с бензиновым двигателем>

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•

Слив жидкости из гидравлической системы

усилителя рулевого управления

•

Снятие электродвигателя вентилятора конденсора

<6А1>

Заключительные операции
•

Установка электродвигателя вентилятора

конденсора <6А1>

•

Заливка рабочей жидкости в гидравлическую

систему усилителя рулевого управления

•

Регулировка натяжения ремня привода насоса

гидроусилителя (См. Главу 11 – Технические
операции на автомобиле)

•

Удаление воздуха из гидравлической системы

усилителя рулевого управления

•

Проверка давления насоса гидроусилителя

(См. стр. 37А-2)

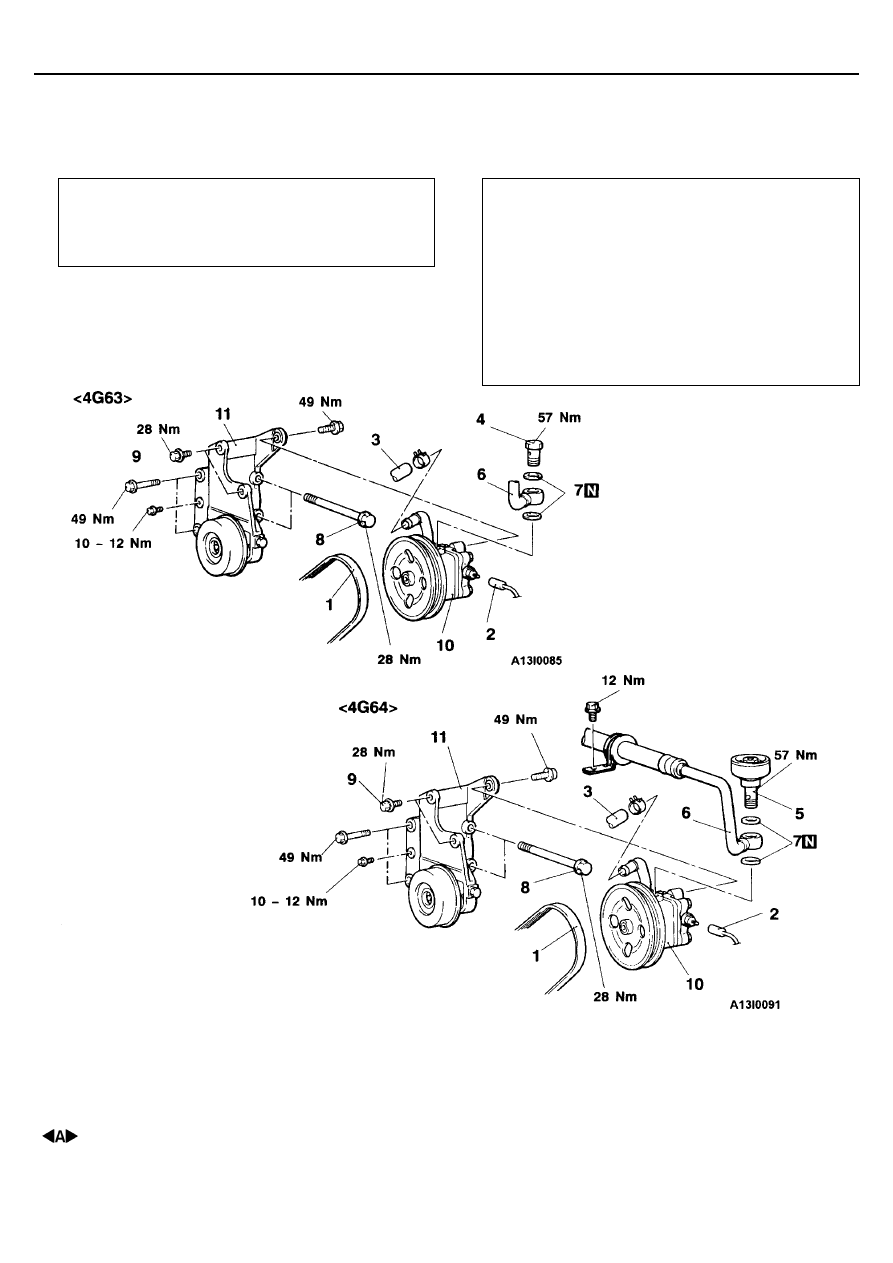

Последовательность снятия деталей
1. Ремень привода насоса гидроусилителя
2. Разъем датчика-выключателя давления
3. Впускной шланг насоса гидроусилителя

(низкого давления)

4. Перепускной болт
5. Аккумулятор
6. Нагнетательный шланг насоса

гидроусилителя (высокого давления)

7. Прокладка
8. Болт
9. Болт
10. Насос гидроусилителя
11. Кронштейн насоса гидроусилителя

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя рулевого управления

37A-4

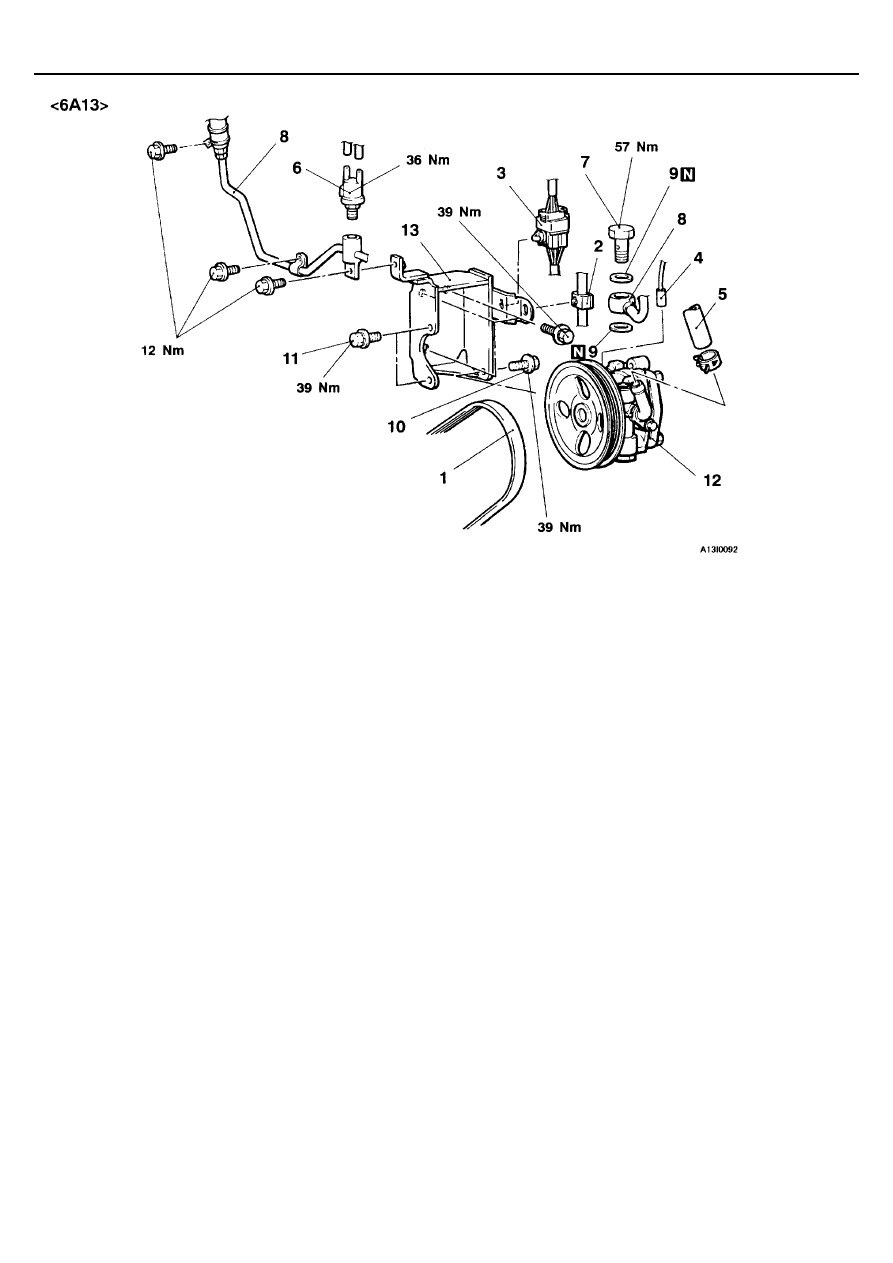

Последовательность снятия деталей
1. Ремень привода насоса гидроусилителя
2. Крепление жгута проводов разъема

датчика-выключателя давления

3. Крепление жгута проводов
4. Разъем датчика-выключателя давления
5. Впускной шланг насоса гидроусилителя

(низкого давления)

6. Управляющий воздушный клапан

7. Перепускной болт
8. Нагнетательный шланг насоса

гидроусилителя (высокого давления)

9. Прокладка
10. Болт
11. Болт
12. Насос гидроусилителя
11. Кронштейн насоса гидроусилителя
