Mitsubishi Galant (1997 год). Руководство - часть 311

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя рулевого управления

37A-29

НАСОС ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•

Слив жидкости из гидросистемы усилителя рулевого
управления (См. стр. 37А-9).

•

Снятие электродвигателя вентилятора конденсора
(См. Главу 14) <6А1>.

Заключительные операции
•

Установка электродвигателя вентилятора конденсора
(См. Главу 14) <6А1>.

•

Заливка рабочей жидкости в гидросистему усилителя
(См. стр. 37А-9).

•

Регулировка натяжения ремня привода насоса гидро-
усилителя (См. Главу 11 - Технические операции на
автомобиле).

•

Удаление воздуха из гидросистемы усилителя руле-
вого управления (См. стр. 37А-10).

•

Проверка давления насоса гидроусилителя
(См. стр. 37А-11).

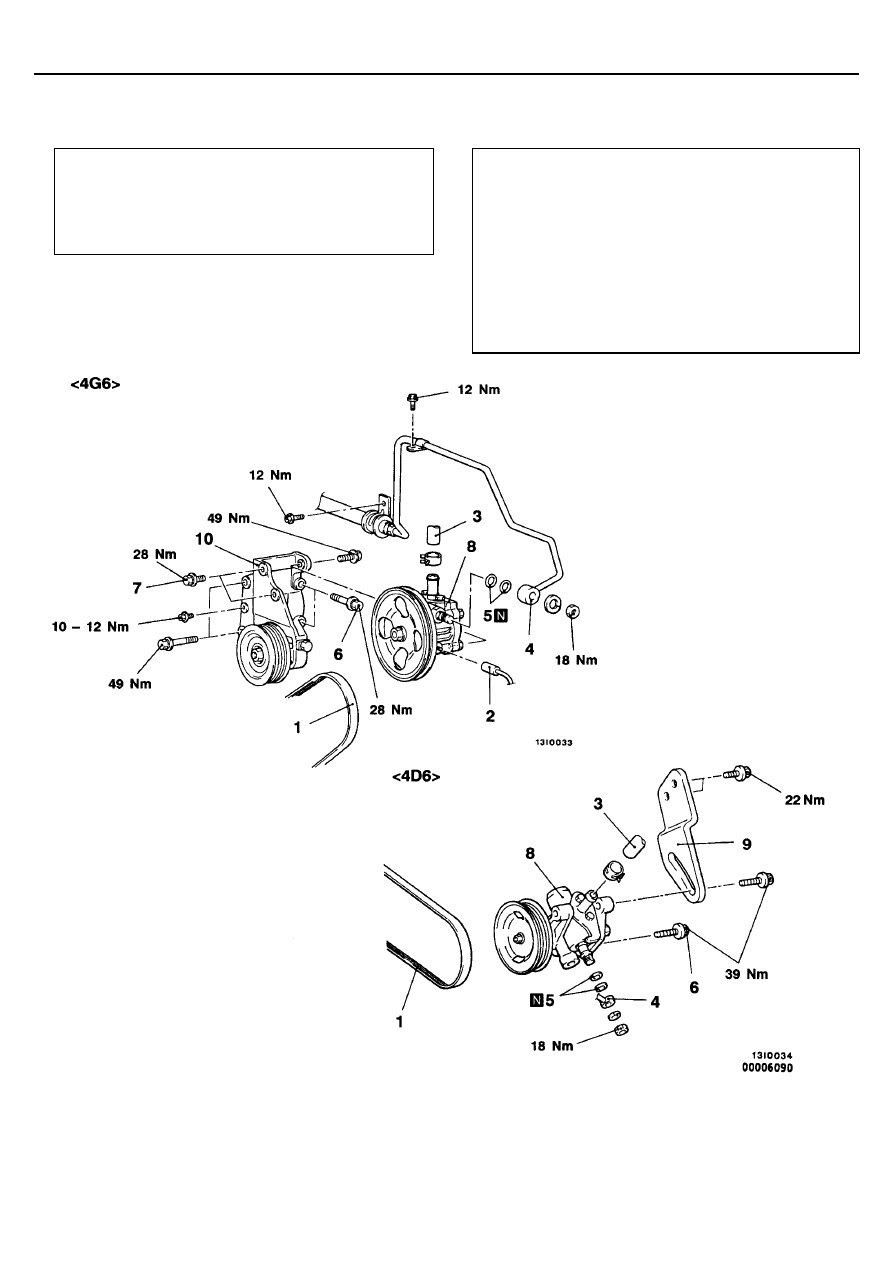

Последовательность снятия деталей
1. Ремень привода насоса гидроусилителя
2. Разъем датчика-выключателя давления
3. Впускной шланг насоса гидроусилителя
4. Нагнетательный шланг насоса гидроусили-

теля

5. Кольцевая прокладка

6. Болт
7. Болт
8. Насос гидроусилителя
9. Регулировочная планка ремня насоса гидро-

усилителя

10. Кронштейн насоса гидроусилителя

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя рулевого управления

37A-30

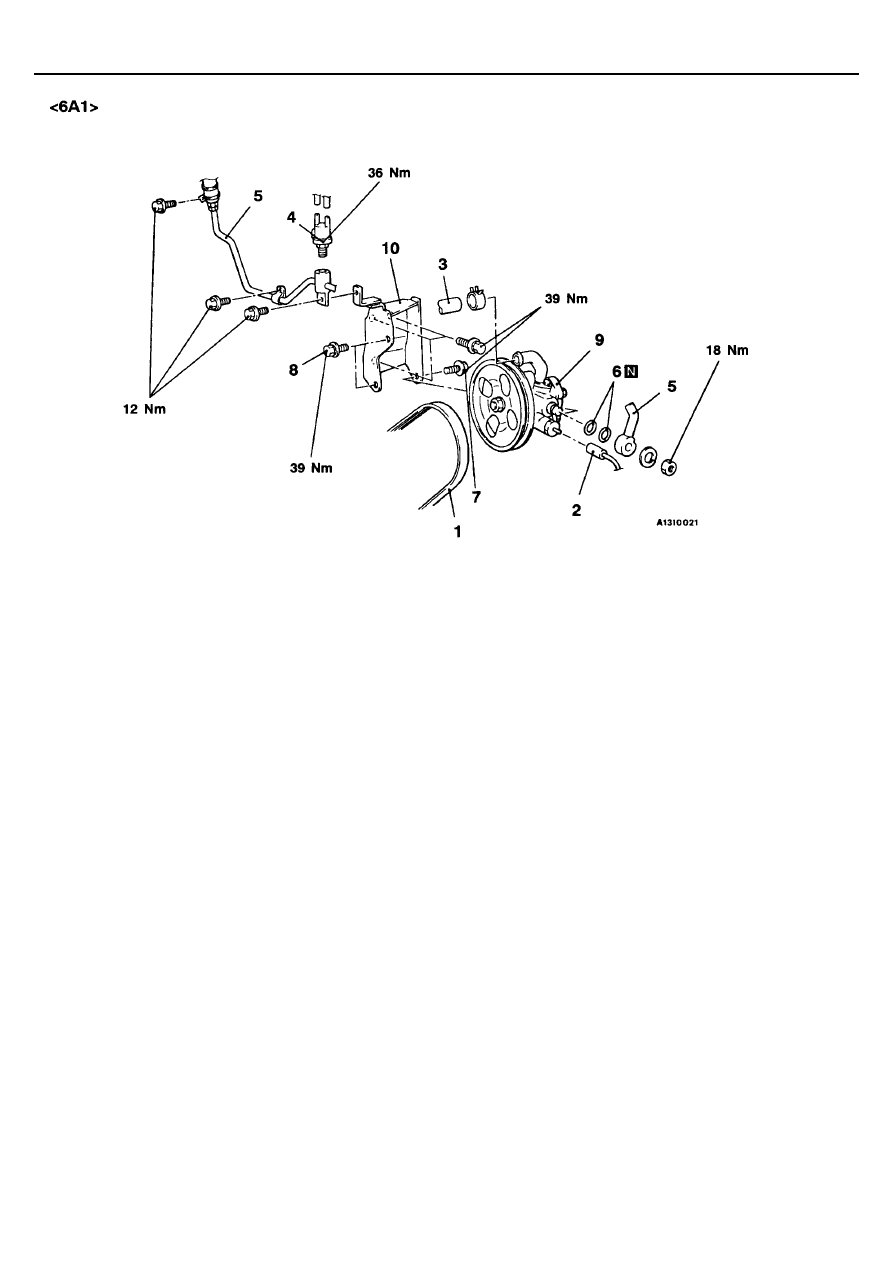

Последовательность снятия деталей
1. Ремень привода насоса гидроусилителя
2. Разъем датчика-выключателя давления
3. Впускной шланг насоса гидроусилителя

(низкого давления)

4. Управляющий пневмоклапан
5. Нагнетательный шланг насоса гидроусили-

теля (высокого давления)

6. Кольцевая прокладка
7. Болт
8. Болты
9. Насос гидроусилителя
10. Кронштейн насоса гидроусилителя

ПРОВЕРКА

•

Проверьте ремень привода насоса гидроусилителя на наличие трещин

•

Проверьте отсутствие дисбаланса при вращении шкива в сборе.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя рулевого управления

37A-31

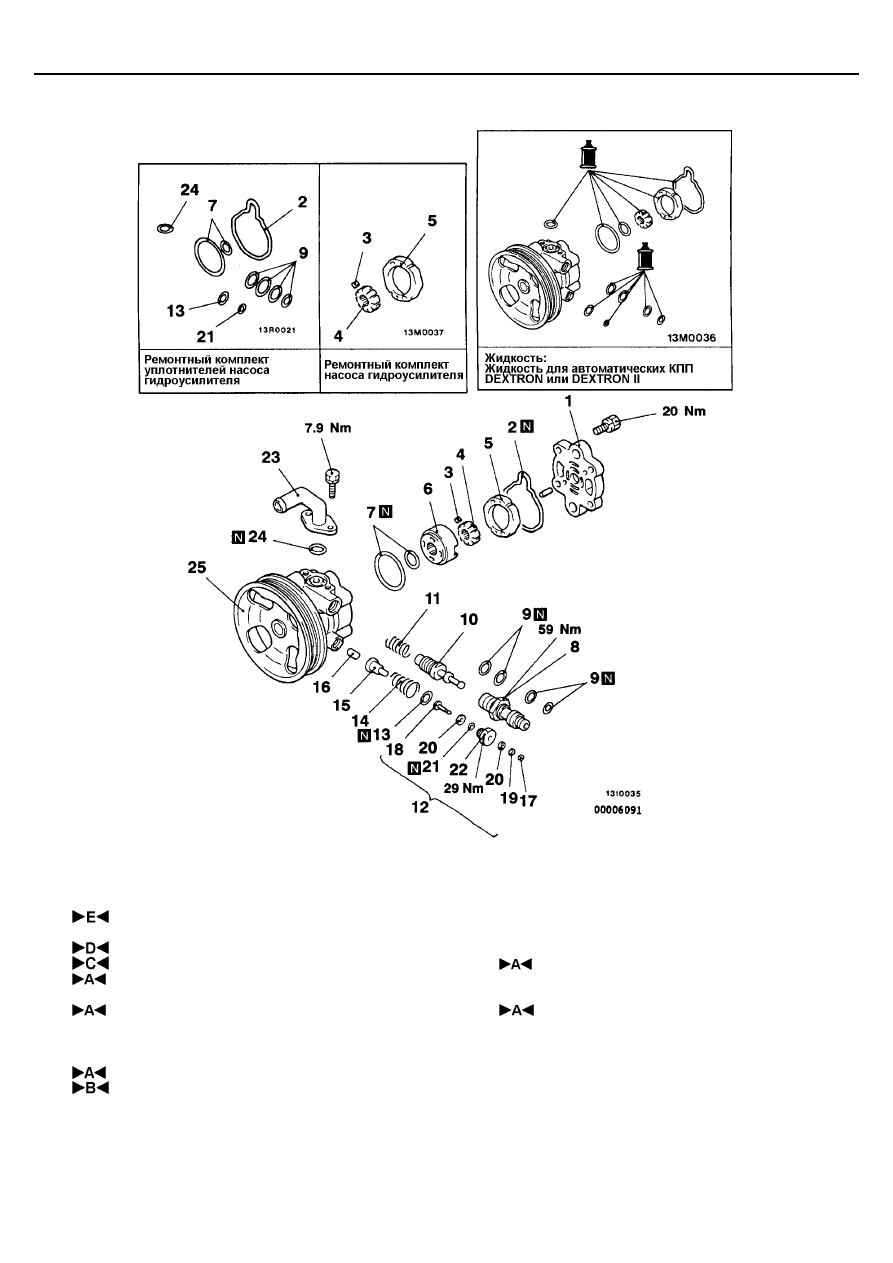

РАЗБОРКА И СБОРКА

16. Шток поршня
17. Стопорное кольцо
18. Вывод
19. Шайба
20. Изолятор
21. Кольцевая прокладка
22. Заглушка
23. Соединительный фланец впускного шланга
24. Кольцевая прокладка
25. Корпус насоса гидроусилителя и шкив в

сборе

Последовательность разборки
1. Крышка насоса гидроусилителя
2. Кольцевая прокладка
3. Лопасти
4. Ротор
5. Кулачковая шайба
6. Боковая крышка
7. Кольцевая прокладка
8. Штуцер
9. Кольцевая прокладка
10. Клапан регулирования расхода жидкости
11. Пружина клапана
12. Вывод в сборе
13. Кольцевая прокладка
14. Пружина
15. Плунжер

Внимание:
Не допускается разборка клапана регулирования рас-
хода жидкости.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя рулевого управления

37A-32

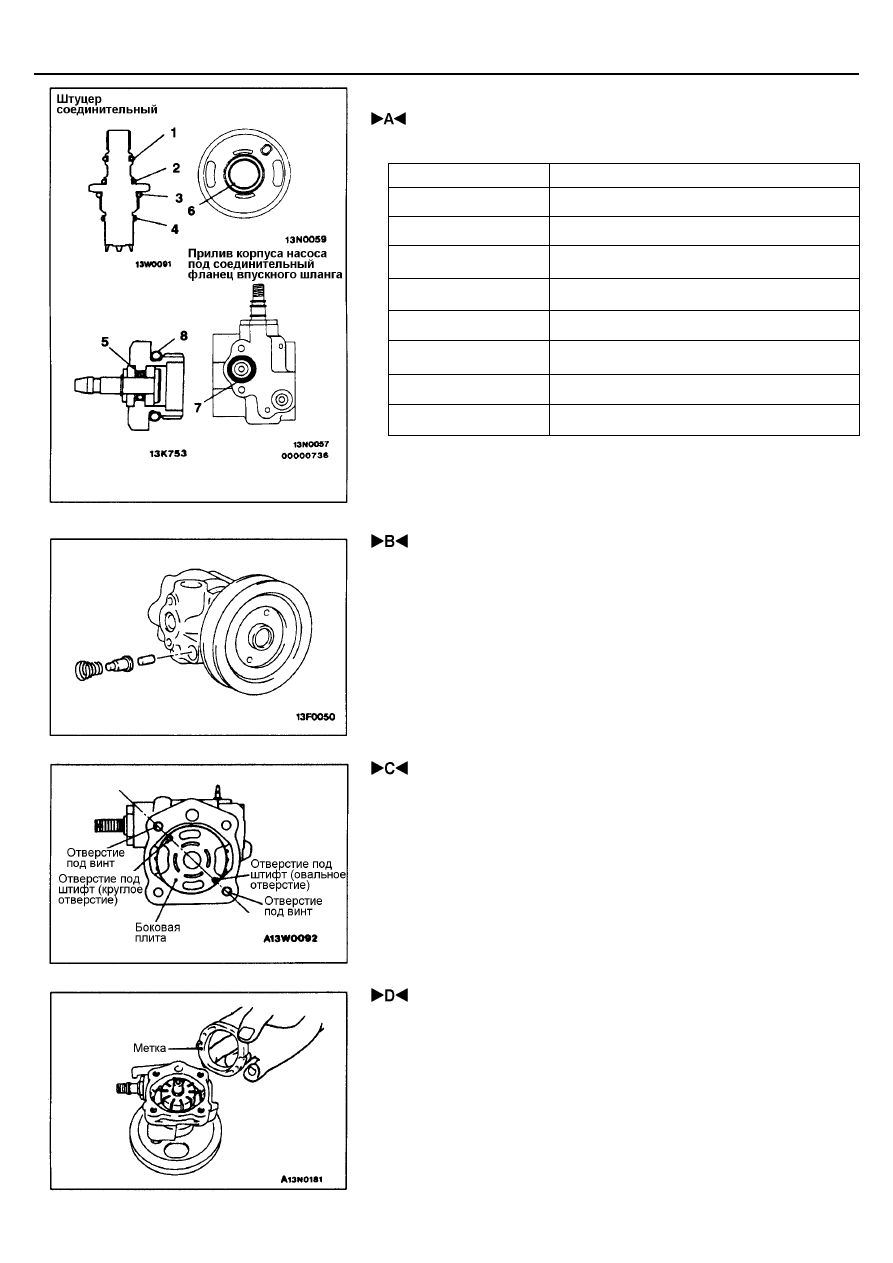

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА КОЛЬЦЕВЫХ ПРОКЛАДОК

Нанесите рабочую жидкость на кольцевые прокладки перед их установкой.

№

Внутренний диаметр × ширина, мм

1

11 × 1,9

2

13 × 1,9

3

17,8 × 2,4

4

13,5 × 1,5

5

3,8 × 1,9

6

16,8 × 2,4

7

17,8 × 2,4

8

13,0 × 1,9

 УСТАНОВКА ПРУЖИНЫ

Вставьте пружину в отверстие корпуса насоса таким образом, чтобы виток
пружины с наибольшим диаметром был направлен к выводу в сборе.

 УСТАНОВКА БОКОВОЙ КРЫШКИ

Установите боковую крышку таким образом, чтобы противоположные от-
верстия под винты и отверстия для штифтов в боковой крышке находились
на одной прямой линии.

 УСТАНОВКА КУЛАЧКОВОЙ ШАЙБЫ

Установите кулачковую шайбу таким образом, чтобы сторона с выбитой
меткой была обращена к боковой крышке.

Вывод в сборе

Боковая крышка
