СОДЕРЖАНИЕ

КАПОТ.................................................. 3
КРЫШКА БАГАЖНИКА <СЕДАН> .... 4
КРЫЛО ................................................ 5

Герметик ....................................................... 5

Крыло ............................................................ 6

ЛЮЧОК ЗАЛИВНОЙ ГОРЛОВИНЫ
ТОПЛИВНОГО БАКА.......................... 7
СТЕКЛА ............................................... 8

Клей ............................................................... 8

Специальные инструменты....................... 8

Ремонт стекла .............................................. 8

Ветровое стекло ........................................ 11

ЗАДНЕЕ БОКОВОЕ СТЕКЛО
<Универсал>............................................... 15

СТЕКЛО ЗАДНЕЙ ДВЕРИ <Универсал> .. 16

ЗАДНЕЕ СТЕКЛО <Седан>........................ 17

ДВЕРЬ................................................19

Основные данные ..................................... 19

Герметик...................................................... 19

Специальные инструменты ..................... 19

Поиск неисправностей.............................. 20

Технические операции на автомобиле .. 28

Регулировка установки двери .............. 28

Регулировка стекла двери.................... 28

Регулировка и замена стеклоподъемников
при неисправности................................ 29

Проверка предохранительного
механизма стеклоподъемника ............. 29

Проверка хода наружной ручки двери. 30

Проверка тока в цепи привода стекло-
подъемника ........................................... 30

Проверка прерывателя цепи
(встроенного в электродвигатель стекло-
подъемника) .......................................... 30

Проверка и регулировка хода
внутренней ручки двери ....................... 30

ДВЕРЬ В СБОРЕ......................................... 31

ОБИВКА ДВЕРИ И ВОДОНЕПРОНИЦАЕМАЯ
ПЛЕНКА ....................................................... 33

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРА-
НИЦЕ

42-2

СТЕКЛО ДВЕРИ И СТЕКЛОПОДЪЕМНИК...36

ЗАМОК И РУЧКА ДВЕРИ............................ 41

НАПРАВЛЯЮЩИЙ ЖЕЛОБОК
 СТЕКЛА И УПЛОТНИТЕЛЬ ДВЕРИ .......... 44

ЗАДНЯЯ ДВЕРЬ <УНИВЕРСАЛ> .... 45

Основные данные ..................................... 45

Герметик ..................................................... 45

Специальные инструменты..................... 45

Поиск неисправностей ............................. 46

Технические операции на автомобиле .. 46

Регулировка установки задней двери.. 46

Проверка хода ручки задней двери ..... 46

ЗАДНЯЯ ДВЕРЬ В СБОРЕ......................... 47

ОБЛИЦОВКА ЗАДНЕЙ ДВЕРИ И ВОДОНЕ-
ПРОНИЦАЕМАЯ ПЛЕНКА .......................... 49

ЗАМОК И РУЧКА ЗАДНЕЙ ДВЕРИ ............ 50

СИСТЕМА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ ЗАМКАМИ
ДВЕРЕЙ .............................................51

Специальный инструмент........................ 51

Поиск неисправностей.............................. 51

Технические операции на автомобиле......55

Замена элемента питания.................... 55

Метод регистрации секретного кода.... 56

Система дистанционного управления зам-
ками (дверей) ............................................. 51

ЛЮК....................................................57

Основные данные ..................................... 57

Специальные инструменты ..................... 57

Поиск неисправностей.............................. 58

Технические операции на автомобиле .. 62

Проверка герметичности ...................... 62

Регулировка установки люка................ 62

Люк............................................................... 63

КУЗОВ

 - Капот

42-3

КАПОТ

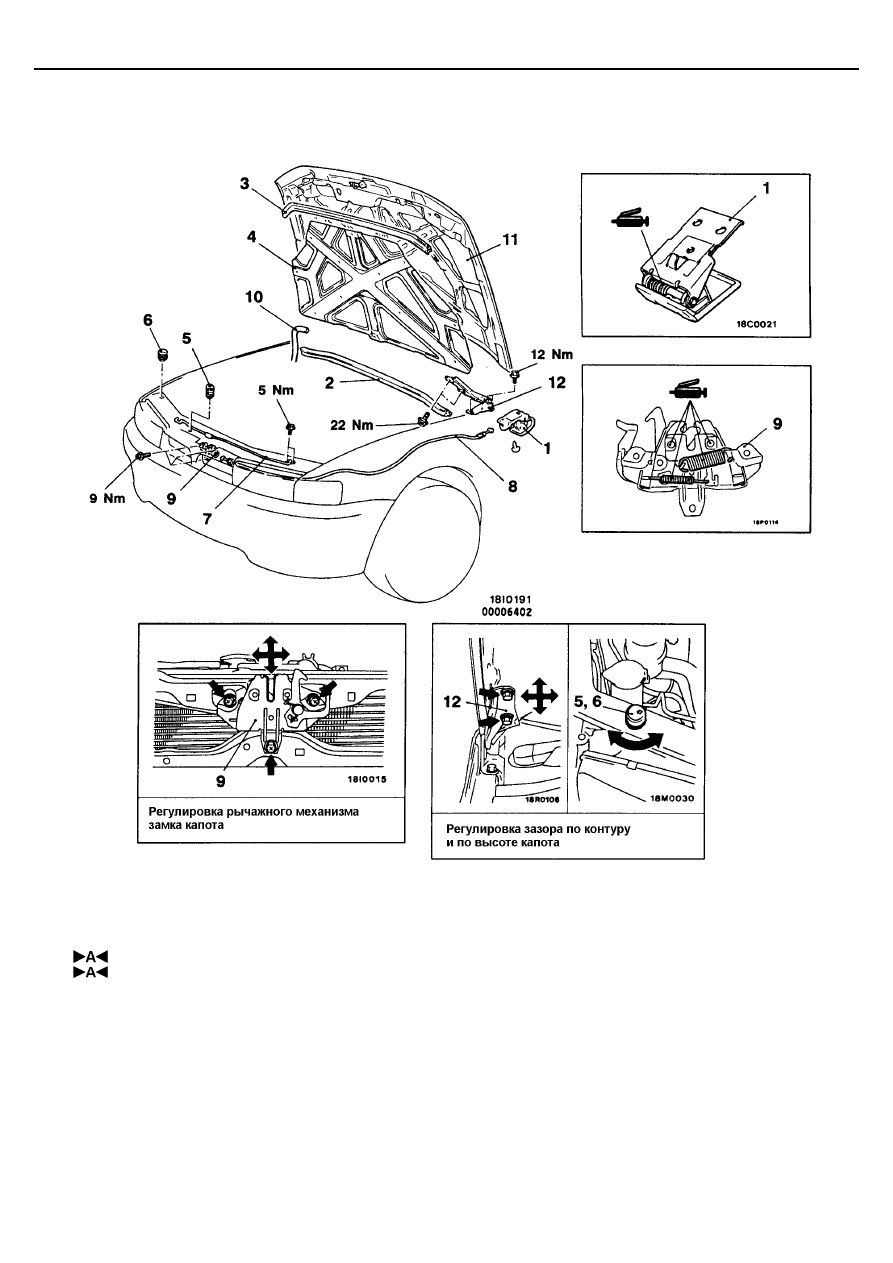

СНЯТИЕ И УСТАНОВКА

1. Ручка привода замка капота
2. Уплотнитель капота
3. Уплотнитель капота передний
4. Ребро жесткости капота
5. Буфер А
6. Буфер В
7. Упор капота

Последовательность снятия троса привода
замка капота
•  Брызгозащитный щиток <Со стороны води-

теля> (См. стр. 42-6).

8. Трос привода замка капота

Последовательность снятия замка капота
•  Решетка радиатора (См. Главу 51).

9. Замок капота

Последовательность снятия капота и петли
капота
10. Соединение шланга стеклоомывателя
11. Капот
12. Петля капота

КУЗОВ

 – Капот/ Крышка багажника < Седан >

42-4

ОСНОВНАЯ ОПЕРАЦИЯ ПО УСТАНОВКЕ

 УСТАНОВКА БУФЕРА А И БУФЕРА В

Установите буферы А и В как показано на рисунке.

КРЫШКА БАГАЖНИКА<

Седан

>

СНЯТИЕ И УСТАНОВКА

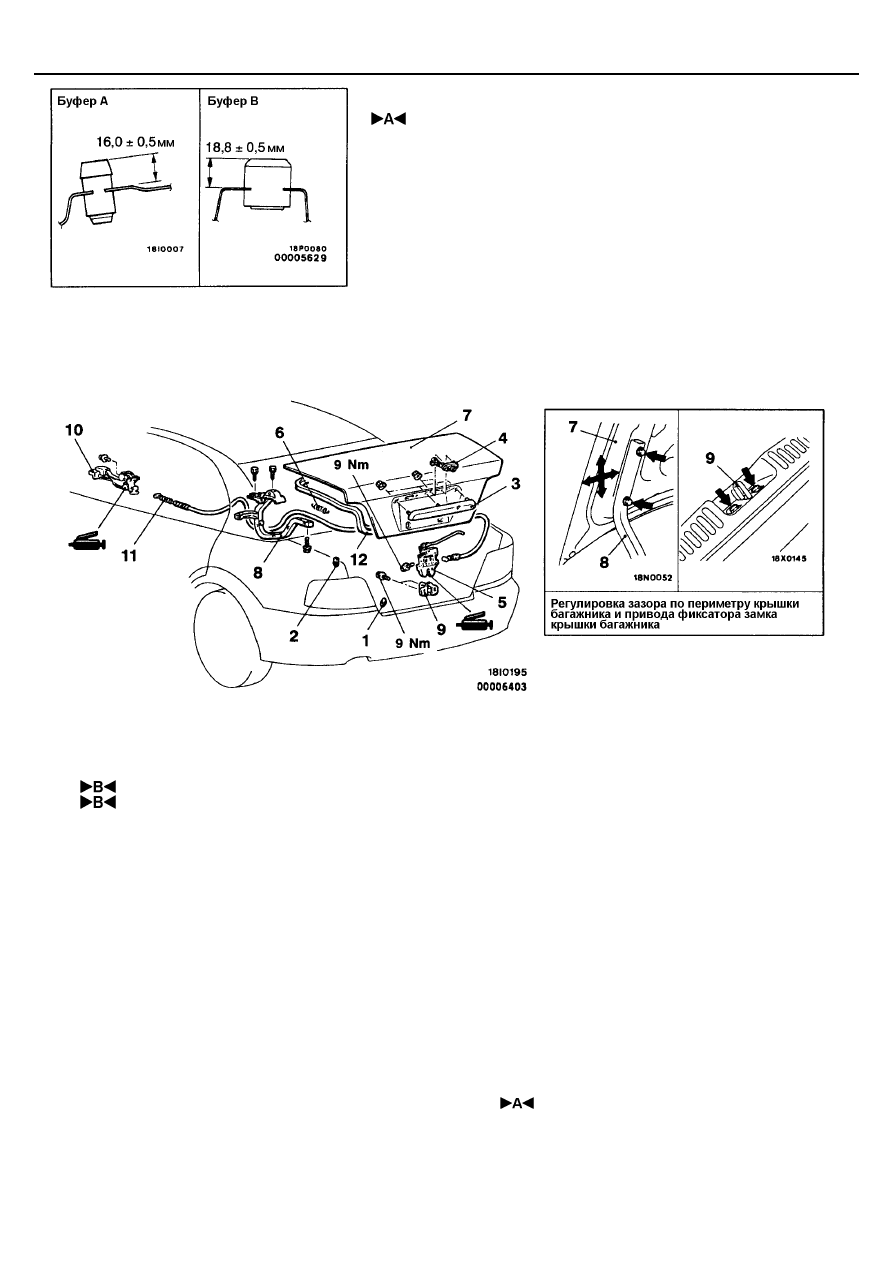

Последовательность снятия крышки ба-
гажника
1. Буфер А
2. Буфер В
•  Фонарь освещения номерного знака

3. Накладка фонаря освещения номерного

знака

4. Личинка замка крышки багажника
5. Замок крышки багажника
•   Крышка пружины (См. Главу 52А – Обли-

цовка).

6. Пружина петли крышки багажника
7. Панель крышки багажника

Последовательность снятия петли крыш-
ки багажника
•   Задняя полка (См. Главу 52А – Облицов-

ка).

7. Панель крышки багажника в сборе
8. Петля крышки багажника

Снятие замка крышки багажника
5. Замок крышки багажника

Последовательность снятия фиксатора
крышки багажника
•  Облицовка задняя (См. Главу 52А – Обли-

цовка).

9. Фиксатор крышки багажника

Последовательность снятия троса и ручки
привода крышки багажника
•  Переднее сиденье (со стороны водителя)

(См. Главу 52А).

•  Заднее сиденье (См. Главу 52А).
•  Передняя защитная накладка (со стороны

водителя) (См. Главу 52А).

•  Задняя защитная накладка (со стороны во-

дителя) (См. Главу 52А).

•  Боковая облицовка багажного отделения

(со стороны водителя) (См. Главу 52А).

5. Замок крышки багажника
10. Ручка привода крышки багажника
11. Трос привода крышки багажника

Последовательность снятия уплотнителя
крышки багажника
12. Снятие уплотнителя крышки багажника
