СТОЯНОЧНЫЙ ТОРМОЗ -

Трос привода стояночного тормоза <дисковые тормоза
со встроенным барабанным стояночным тормозом>

36-7

ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА <ДИСКОВЫЕ ТОРМОЗА
СО ВСТРОЕННЫМ БАРАБАННЫМ СТОЯНОЧНЫМ ТОРМОЗОМ>

СНЯТИЕ И УСТАНОВКА

Предварительная операция
•

Снятие напольной консоли и заднего сиденья
(См. Главу 52А).

Заключительные операции
•

Проверка и регулировка хода рычага стояночного
тормоза (См. стр. 36-3).

•

Установка напольной консоли и заднего сиденья
(См. Главу 52А).

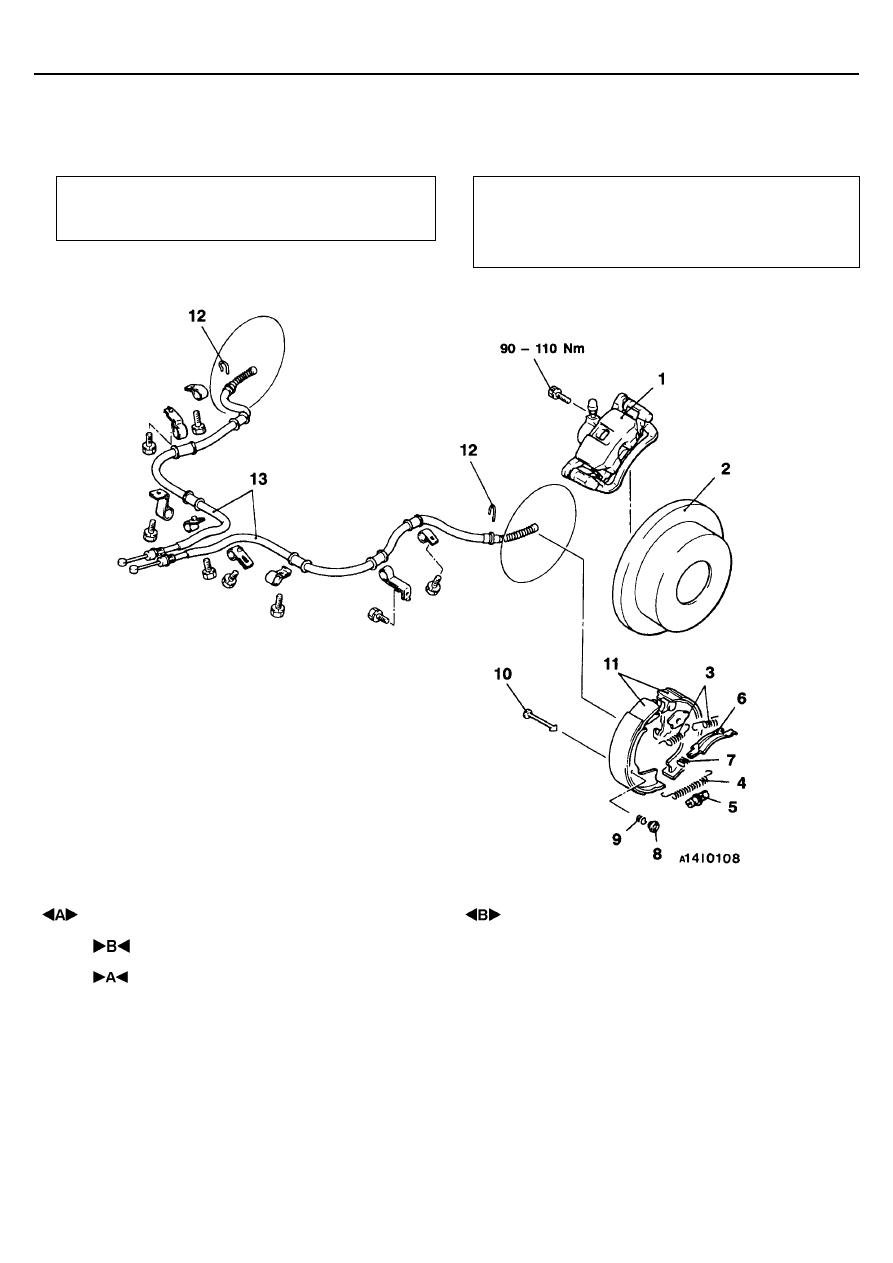

Последовательность снятия
1. Суппорт заднего тормоза в сборе
2. Диск заднего тормоза
3. Верхняя возвратная пружина колодок
4. Пружина регулировочного винта
5. Регулятор
6. Распорка
7. Возвратная пружина распорки

8. Колпачок держателя колодки
9. Пружина держателя колодки
10. Держатель колодки
11. Колодка и накладка в сборе
12. Фиксатор троса
13. Трос привода стояночного тормоза

СТОЯНОЧНЫЙ ТОРМОЗ -

Трос привода стояночного тормоза <дисковые тормоза
со встроенным барабанным стояночным тормозом>

36-8

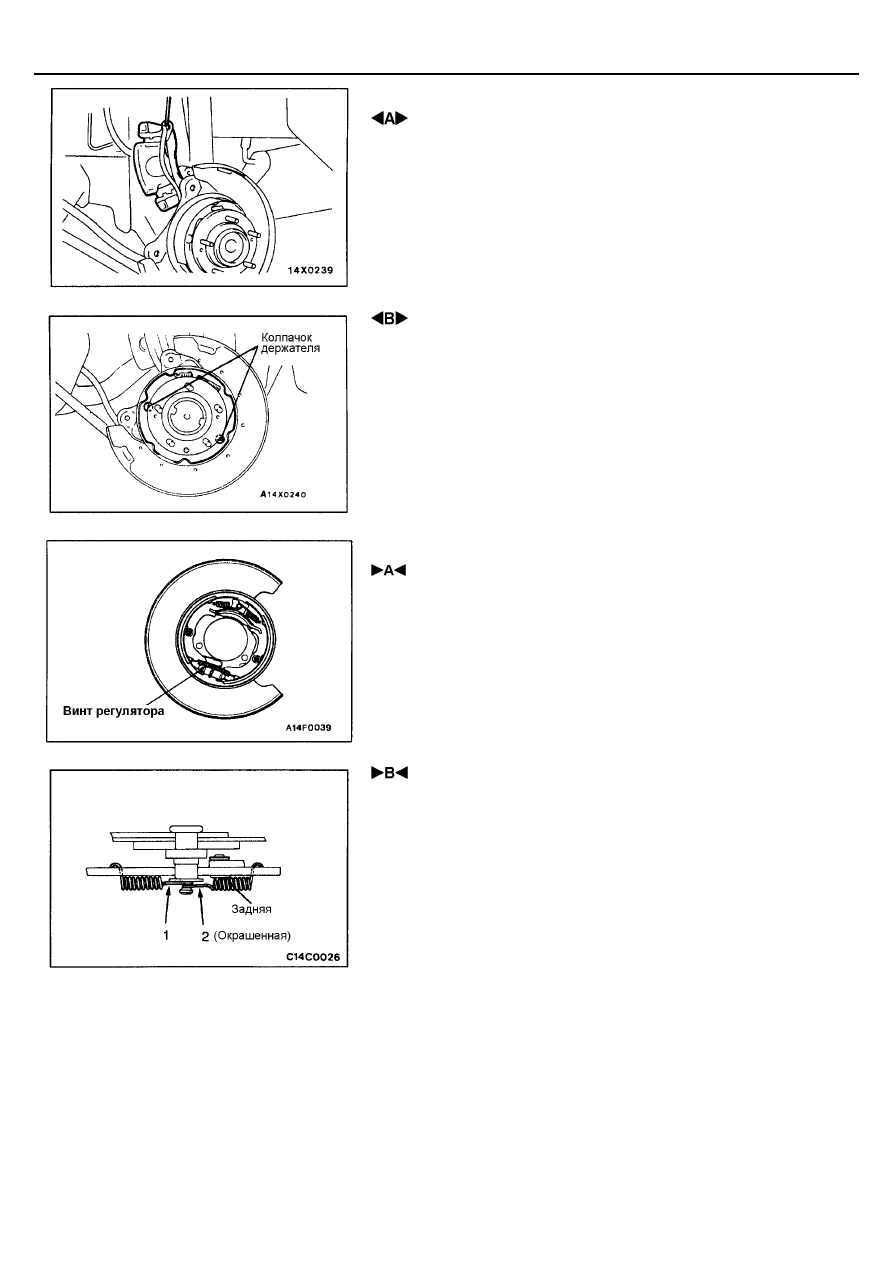

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ СУППОРТА ЗАДНЕГО ТОРМОЗА В СБОРЕ

Снимите суппорт заднего тормоза в сборе и подвесьте его на проволоке.

 СНЯТИЕ КОЛПАЧКА ДЕРЖАТЕЛЯ КОЛОДКИ

Вытяните колодку и накладку в сборе, и снимите колпачок держателя
колодки.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА РЕГУЛЯТОРА

Установите регуляторы так, чтобы винт регулятора колодок левого колеса
был расположен со стороны передней части автомобиля, а винт
регулятора колодок правого колеса - со стороны задней части автомобиля.

 УСТАНОВКА ВЕРХНИХ ВОЗВРАТНЫХ ПРУЖИН

Установите верхние возвратные пружины в порядке, показанном на
рисунке.
Внимание:
Нагрузка на верхние возвратные пружины неодинакова, поэтому одна
из пружин (показанная на рисунке) окрашена.
ПРИМЕЧАНИЕ:
На рисунке показано левое колесо; для правого колеса положение
симметрично.

СТОЯНОЧНЫЙ ТОРМОЗ -

Барабанный стояночный тормоз
(для дисковых тормозов)

36-9

БАРАБАННЫЙ СТОЯНОЧНЫЙ ТОРМОЗ
(ДЛЯ ДИСКОВЫХ ТОРМОЗОВ)

СНЯТИЕ И УСТАНОВКА

Заключительная операция
•

Проверка и регулировка хода рычага стояночного
тормоза (См. стр. 36-3).

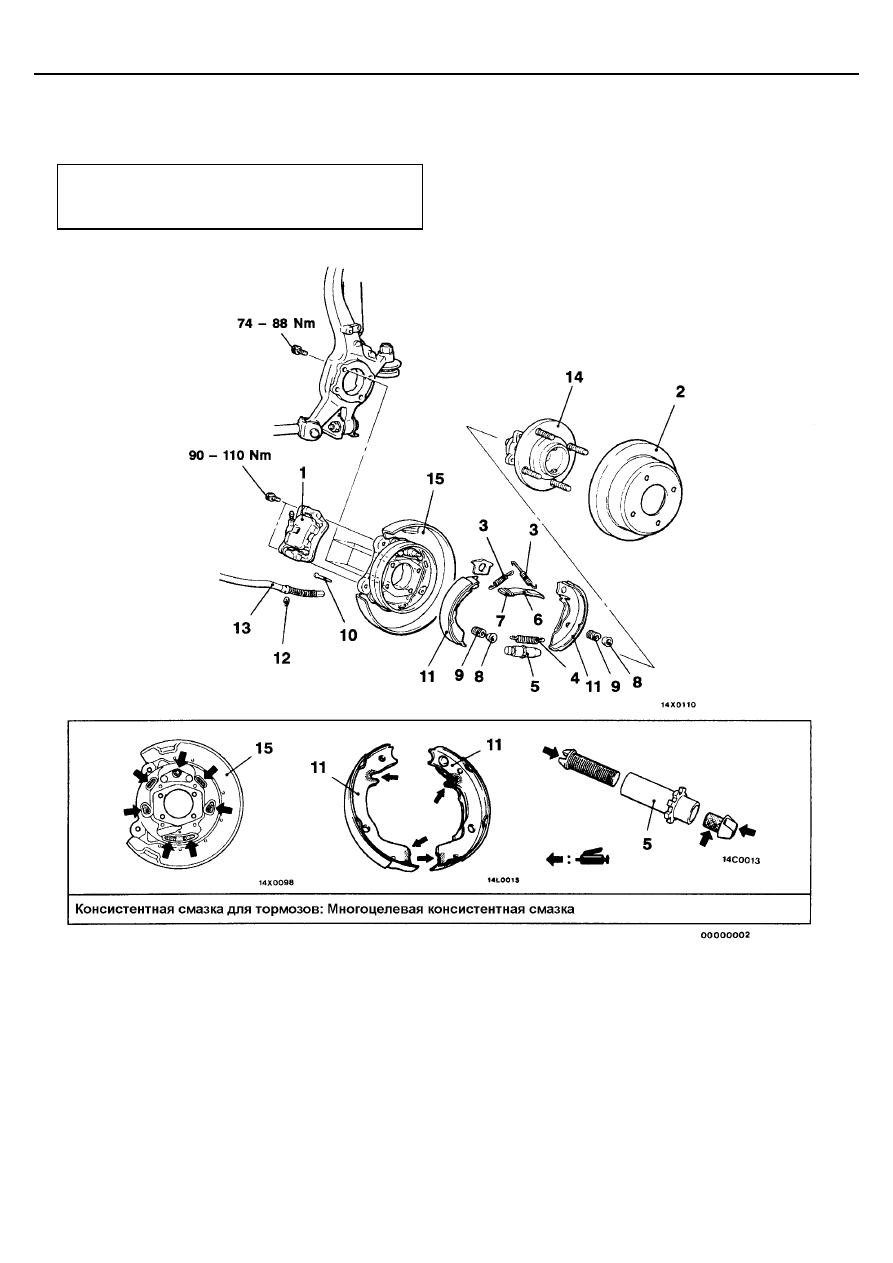

Последовательность снятия
1. Суппорт заднего тормоза (см. стр. 36-8).
2. Диск заднего тормоза
3. Верхняя возвратная пружина

(См. стр. 36-8).

4. Пружина регулятора
5. Регулятор (См. стр. 36-8).
6. Распорка
7. Возвратная пружина распорки
8. Колпачок держателя колодки (См. стр. 36-8).

9. Пружина держателя колодки
10. Держатель колодки
11. Колодка и накладка в сборе
12. Фиксатор
13. Трос привода стояночного тормоза
14. Ступица заднего колеса в сборе (См. Главу 27).
15. Опорный щит

СТОЯНОЧНЫЙ ТОРМОЗ -

Барабанный стояночный тормоз
(для дисковых тормозов)

36-10

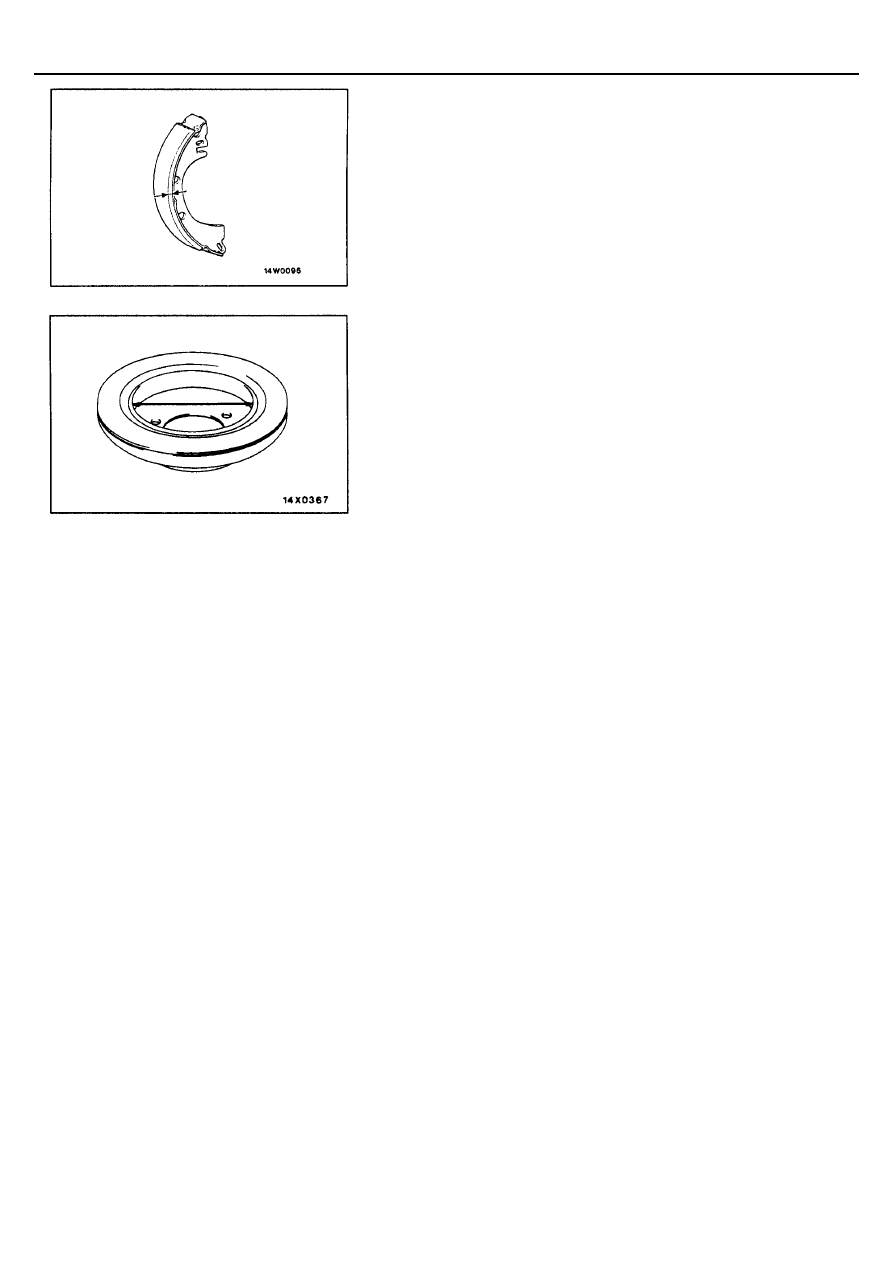

ПРОВЕРКА

ПРОВЕРКА НАКЛАДОК ТОРМОЗНЫХ КОЛОДОК И
ТОРМОЗНОГО БАРАБАНА

1.

Измерьте толщину накладки тормозной колодки в нескольких местах.
Номинальная величина: 2,8 мм
Минимально допустимое значение: 1,0 мм

2.

Если толщина накладки тормозной колодки меньше предельно
допустимого значения, замените колодки в сборе с обеих сторон
автомобиля.

3.

Измерьте внутренний диаметр тормозного диска в двух местах или
больше.
Номинальная величина: 168,0 мм
Максимально допустимое значение: 169,0 мм

4.

Если внутренний диаметр тормозного диска меньше предельно
допустимого значения, или он чрезмерно изношен с одной стороны,
замените тормозной диск.
