РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Педаль тормоза <автомобили с АКПП>

35A-5

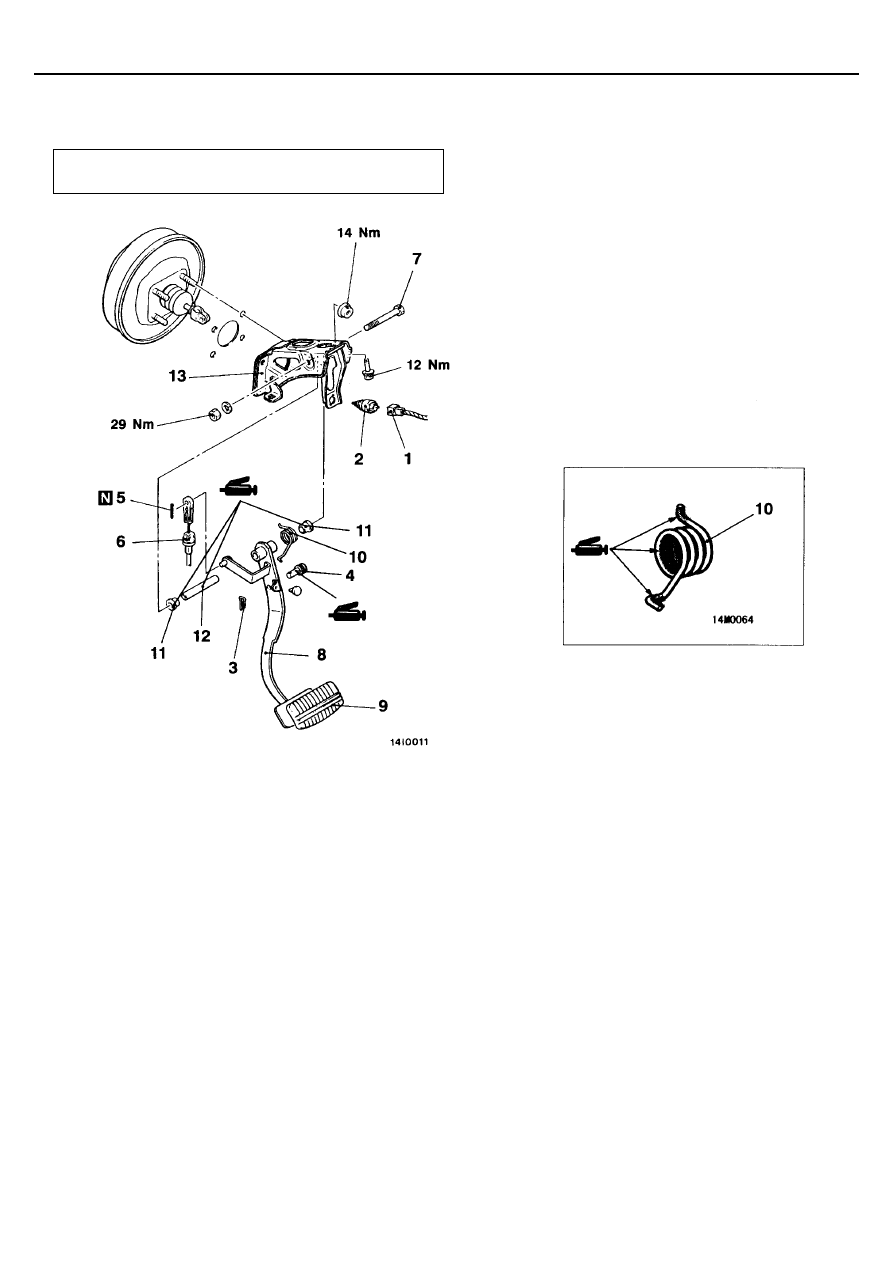

ПЕДАЛЬ ТОРМОЗА <АВТОМОБИЛИ С АКПП>

СНЯТИЕ И УСТАНОВКА

Заключительная операция
Регулировка педали тормоза (См. стр. 35А-3).

Последовательность снятия деталей
1. Разъем выключатель стоп-сигналов
2. Выключатель стоп-сигналов
3. Стопорный шплинт
4. Штифт в сборе
5. Шплинт
6. Трос блокировки переключения

режимов КПП

7. Болт-ось педали тормоза

8. Педаль тормоза
9. Накладка педали тормоза
10. Возвратная пружина педали тормоза
11. Втулка
12. Трубка
13. Кронштейн педали

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Главный тормозной цилиндр и
вакуумный усилитель тормозов <4G64>

35A-6

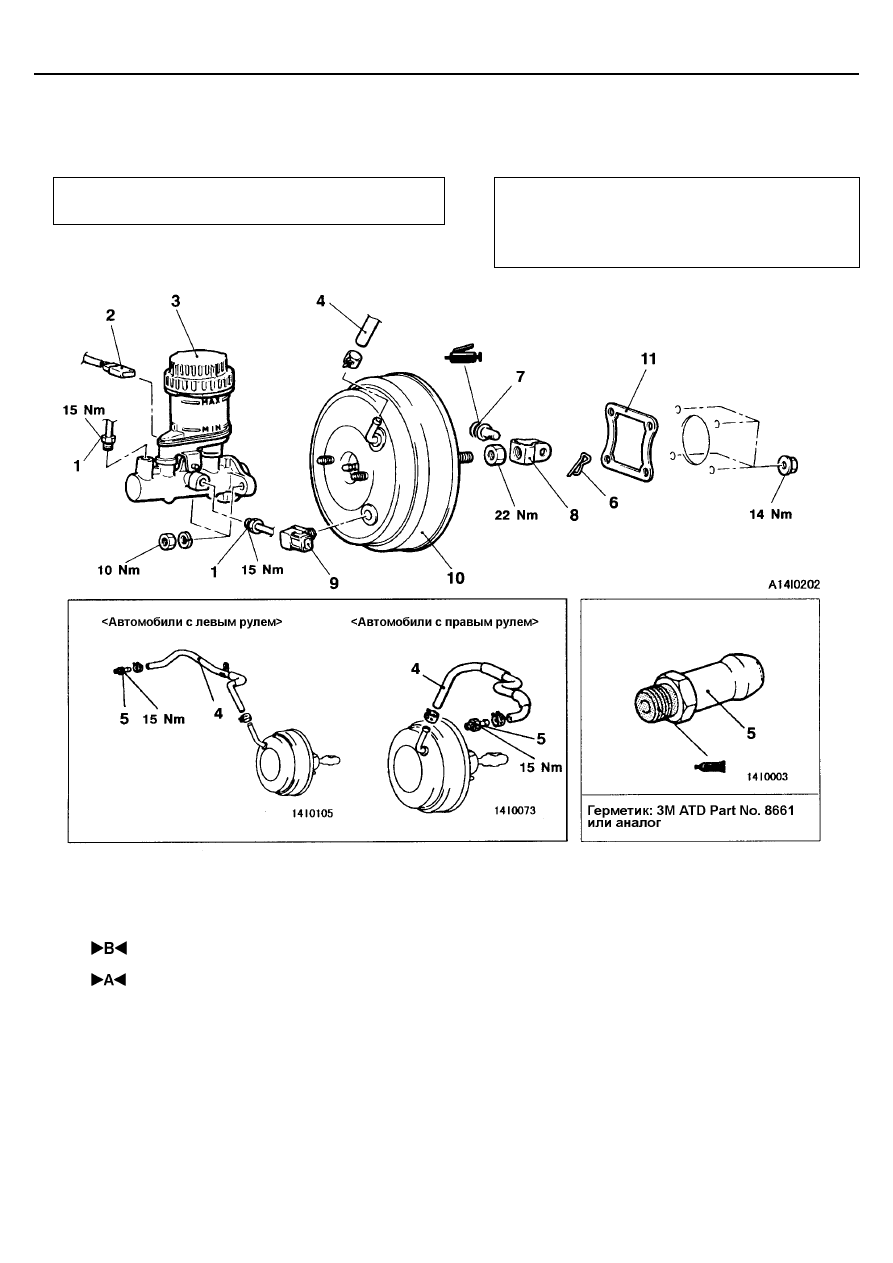

ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР И ВАКУУМНЫЙ УСИЛИТЕЛЬ
ТОРМОЗОВ <4G64>

СНЯТИЕ И УСТАНОВКА

Предварительные операции
Слив тормозной жидкости

Заключительные операции
•

Заливка тормозной жидкости

•

Прокачка гидропривода тормозной системы

•

Регулировка педали тормоза (См. стр. 35А-3).

Последовательность снятия деталей
1. Соединение тормозной трубки
2. Разъем датчика уровня тормозной

жидкости

3. Главный тормозной цилиндр в сборе
•   Проверка и регулировка длины

выступания штока толкателя

4. Вакуумный шланг
5. Штуцер

6. Шплинт
7. Штифт в сборе
8. Серьга
9. Датчик разрежения в вакуумном усилителе

тормозов

10. Вакуумный усилитель тормозов
11. Уплотнитель

ПРИМЕЧАНИЕ:
Операции по обслуживанию описаны в базовом Руководстве по ремонту.

ПРОВЕРКА

ПРОВЕРКА ВАКУУМНОГО ДАТЧИКА

См. ГЛАВУ 13 – Поиск неисправностей.
ПРИМЕЧАНИЕ:
Электронный блок управления двигателем следит за состоянием
вакуумного датчика. Если он неисправен, диагностический код можно
считать при помощи MUT-II.





35A-1

ТОРМОЗНАЯ СИСТЕМА

СОДЕРЖАНИЕ

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА ................................ 35А
АНТИБЛОКИРОВОЧНАЯ СИСТЕМА
ТОРМОЗОВ (ABS) <2WD> ................................................ 35В
ДИНАМИЧЕСКАЯ СИСТЕМА
КУРСОВОЙ УСТОЙЧИВОСТИ (ASC) ............................... 35С














РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА -

Общие сведения / Технические
операции на автомобиле

35A-2

ГЛАВА 35A

РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА

ОБЩИЕ



СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Вследствие установки функции распределения тормозных усилий (EBD) был упразднен регулятор давления задних тормозов.
Кроме того, были изменены характеристики и операции по техническому обслуживанию.
•

ПРОВЕРКА БИЕНИЯ ПЕРЕДНЕГО ТОРМОЗНОГО ДИСКА

•

РАЗБОРКА И СБОРКА ПЕРЕДНЕГО ТОРМОЗНОГО ДИСКА









ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА БИЕНИЯ ТОРМОЗНОГО ДИСКА

Операцию проверки биения диска смотрите в базовом Руководстве по
ремонту.

Биение переднего тормозного диска
Предельно допустимое значение: 0,03 мм или менее
