ПЕРЕДНЯЯ ПОДВЕСКА -

Верхний рычаг в сборе

33A-8

ПРОВЕРКА ЗАЩИТНОГО ЧЕХЛА ШАРОВОЙ ОПОРЫ
ВЕРХНЕГО РЫЧАГА

(1) Проверьте защитный чехол на наличие трещин или повреждений,

нажимая на него пальцем.

(2) Если защитный чехол имеет трещины или повреждения, замените

верхний рычаг в сборе.
ПРИМЕЧАНИЕ:
Трещины и повреждения защитного чехла могут вызвать повреждение
шаровой опоры. Если защитный чехол поврежден во время
выполнения работ по обслуживанию, замените защитный чехол.

ЗАМЕНА ЗАЩИТНОГО ЧЕХЛА ШАРОВОЙ
ОПОРЫ ВЕРХНЕГО РЫЧАГА

Заменяйте защитный чехол только в случае его случайного повреждения
во время выполнения работ по обслуживанию следующим образом:
(1) Снимите защитный чехол.
(2) Нанесите многоцелевую консистентную смазку на кромку и внутрь

защитного чехла.

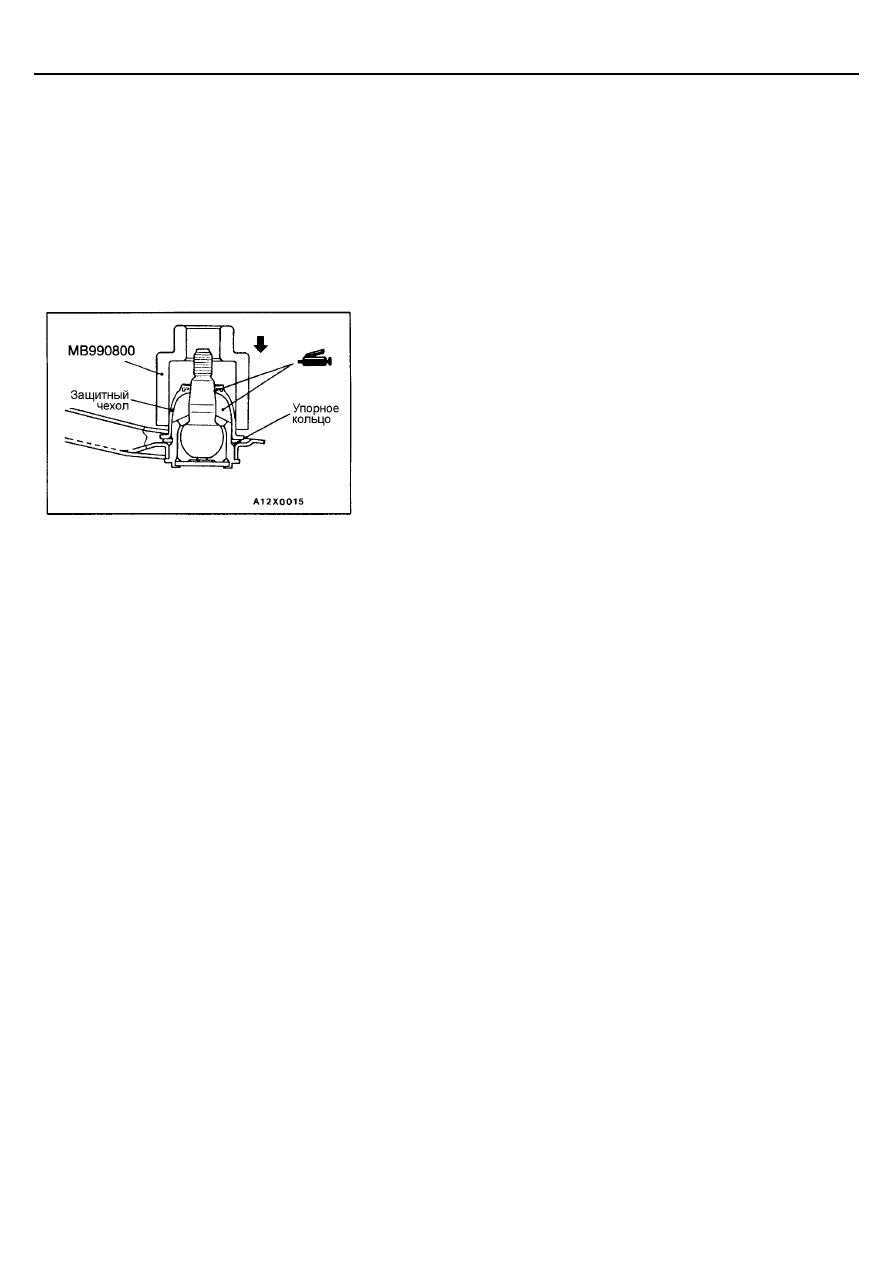

(3) Наденьте защитный чехол с помощью специального инструмента,

пока он полностью не сядет на свое место.

(4) Проверьте защитный чехол на наличие трещин или повреждений,

нажимая на него пальцем.

ПЕРЕДНЯЯ ПОДВЕСКА -

Амортизатор в сборе

33A-9

АМОРТИЗАТОР В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Заключительные операции
Проверка и регулировка углов установки передних колес
(См. стр. 33А-4).

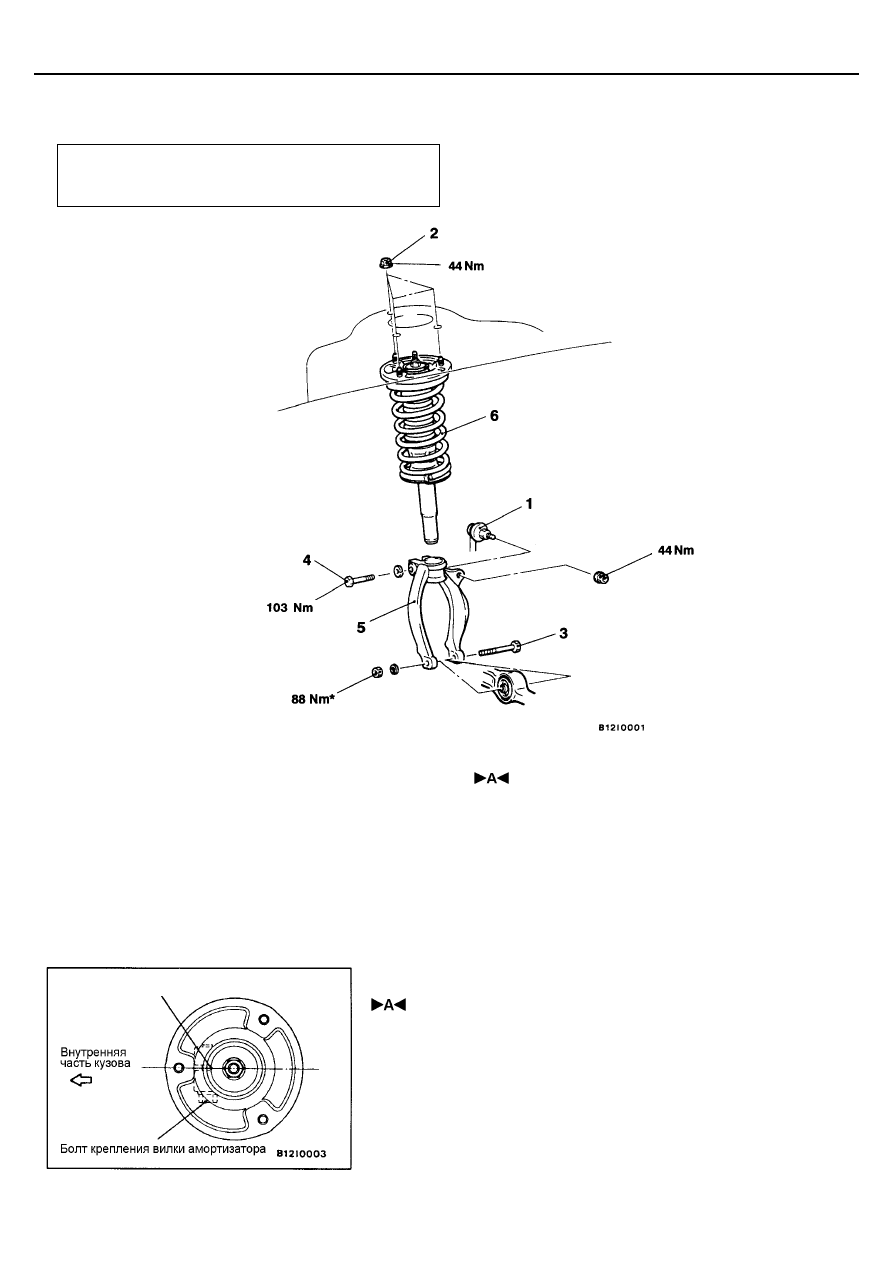

Последовательность снятия

5. Вилка амортизатора
6. Амортизатор в сборе

1. Стабилизатор поперечной устойчивости
2. Гайки крепления амортизатора
3. Соединение вилки амортизатора и

нижнего поперечного рычага подвески

4. Соединение вилки амортизатора и

амортизатора

Внимание:
* Означает детали, которые необходимо предварительно
затянуть, а затем произвести окончательную затяжку, опустив
незагруженный автомобиль на колеса на ровную
горизонтальную площадку.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ВИЛКИ АМОРТИЗАТОРА

Вилка амортизатора должна смотреть на позиционный выступ
амортизатора в сборе, как показано на рисунке.

Позиционный выступ амортизатора

ПЕРЕДНЯЯ ПОДВЕСКА -

Амортизатор в сборе

33A-10

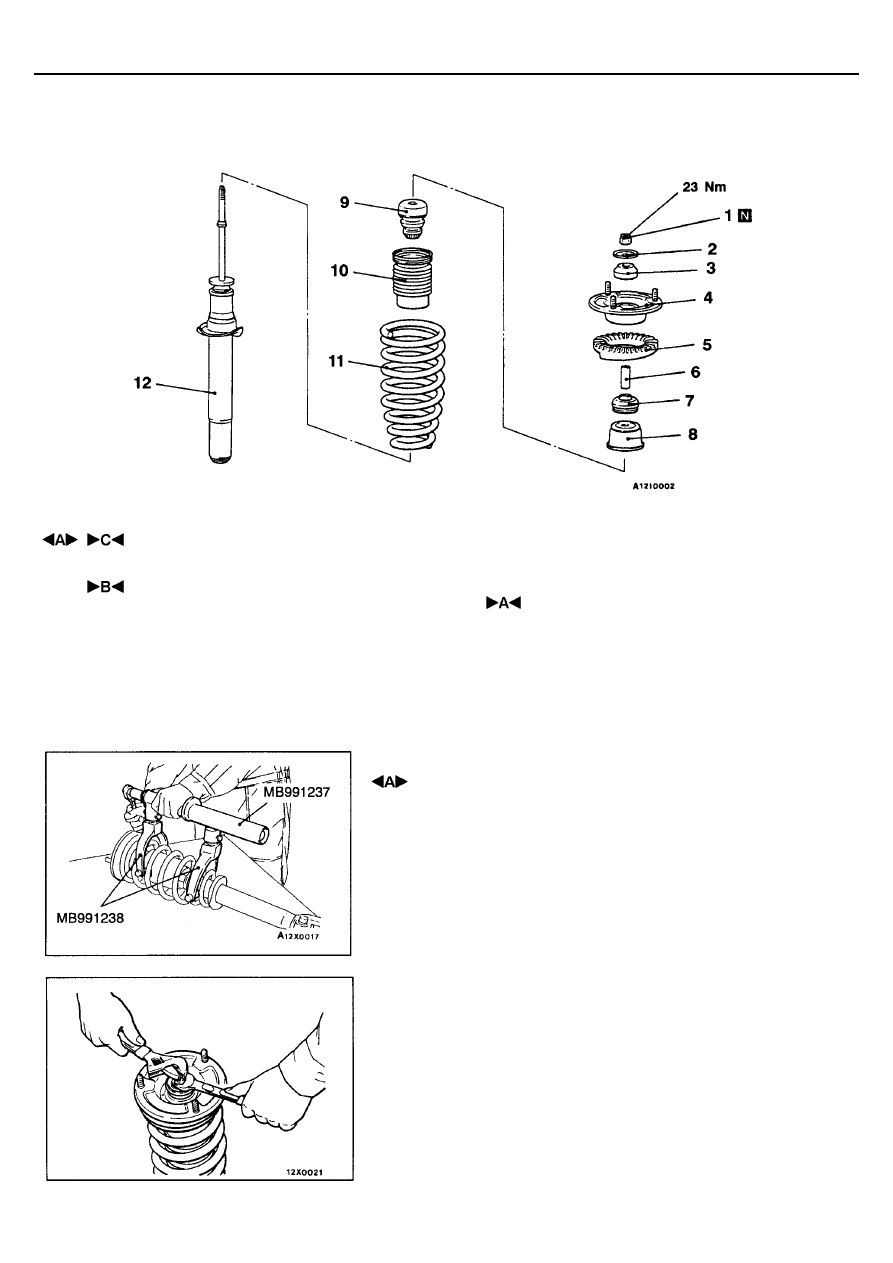

РАЗБОРКА И СБОРКА

Основные операции по снятию
1. Самоконтрящаяся гайка
2. Шайба
3. Верхняя втулка А
4. Верхний кронштейн амортизатора в

сборе

5. Верхняя чашка пружины
6. Втулка

7. Нижняя втулка В
8. Крышка в сборе
9. Буфер хода сжатия
10. Защитный чехол
11. Амортизатор в сборе

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 ОТВОРАЧИВАНИЕ САМОКОНТРЯЩЕЙСЯ ГАЙКИ

(1) Используйте специальные инструменты для сжатия пружины

амортизатора.
Внимание:
1.

Установите приспособление для сжатия пружины
симметрично и таким образом, чтобы максимальная длина
не превосходила установочных пределов.

2.

Не применяйте ударный гайковерт при затяжке болта
специального приспособления.

(2) Удерживая шток



амортизатора, отверните самоконтрящуюся гайку.

Внимание:
Не применяйте ударный гайковерт при отворачивании
самоконтрящейся гайки.

ПЕРЕДНЯЯ ПОДВЕСКА -

Амортизатор в сборе

33A-11

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПРУЖИНЫ

(1) Установите специальный инструмент так же, как при снятии и сожмите

пружину, чтобы установить ее на амортизатор.
Внимание:
Не используйте ударный гайковерт для затяжки болта
специального инструмента.

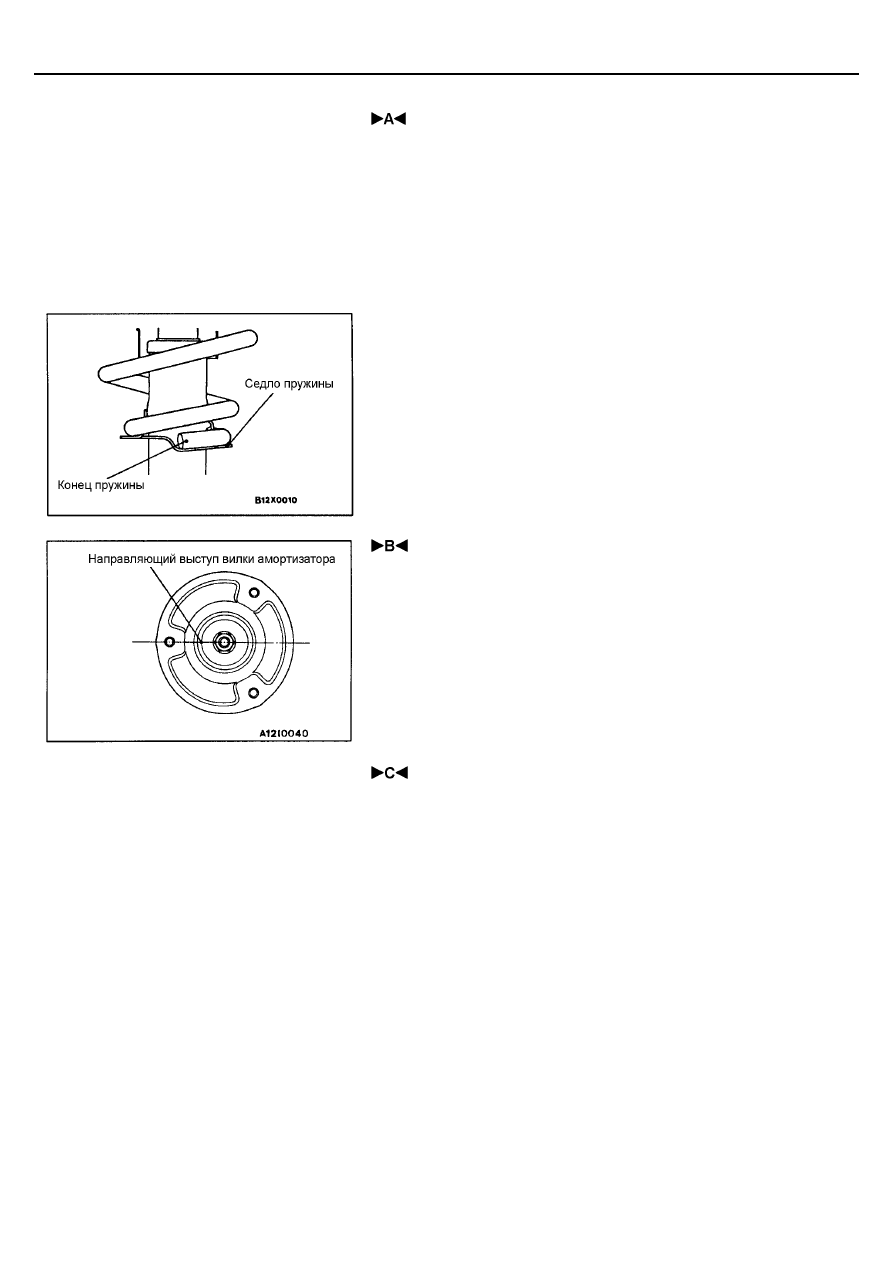

(2) Совместите верхнюю часть пружины со ступенчатой частью верхней

подушки пружины и соответственно нижнюю часть пружины со
ступенчатой частью седла пружины.

 УСТАНОВКА ВЕРХНЕГО КРОНШТЕЙНА

АМОРТИЗАТОРА В СБОРЕ

Верхний кронштейн в сборе должен быть совмещен с направляющим
выступом амортизатора, как показано на рисунке.

 УСТАНОВКА САМОКОНТРЯЩЕЙСЯ ГАЙКИ

(1) Временно затяните самоконтрящуюся гайку.
(2) Снимите специальные инструменты (МВ991237, МВ991238), и

затяните самоконтрящуюся гайку заданным моментом.
Внимание:
Не используйте ударный гайковерт.
