Mitsubishi Galant (1997 год). Руководство - часть 237

АВТОМАТИЧЕСКАЯ КПП -

Управление КПП

23-48

<Автомобили с правым рулем>

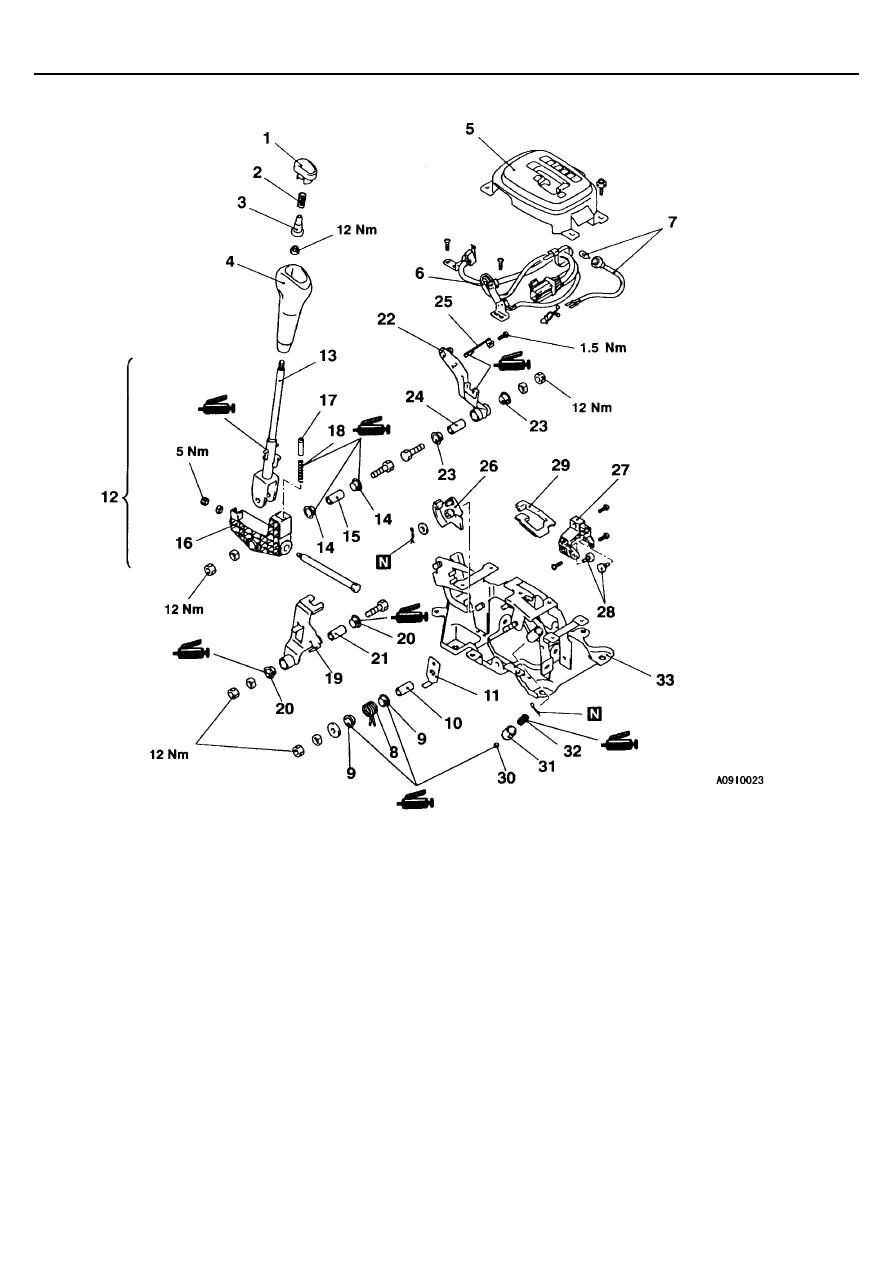

Последовательность снятия деталей
1. Кнопка фиксатора
2. Пружина
3. Регулятор
4. Рукоятка селектора
5. Контрольная панель в сборе
6. Датчик-выключатель переключения в

сборе

7. Контрольная лампа положения
8. Возвратная пружина
9. Втулка
10. Трубка
11. Кронштейн
12. Рычаг в сборе
13. Рычаг
14. Втулка оси рычага
15. Трубка
16. Рычаг селектора
17. Штифт

18. Пружина
19. Рычаг ручного переключения
20. Втулка оси рычага
21. Трубка
22. Рычаг троса
23. Втулка оси рычага
24. Трубка
25. Пружина фиксатора в сборе
26. Кулачок блокировки
27. Направляющий блок
28. Резиновый стопор
29. Подушка
30. Стальной шарик
31. Опора шарика
32. Пружина
33. Кронштейн в сборе

АВТОМАТИЧЕСКАЯ КПП -

Управление КПП

23-49

ПРОВЕРКА

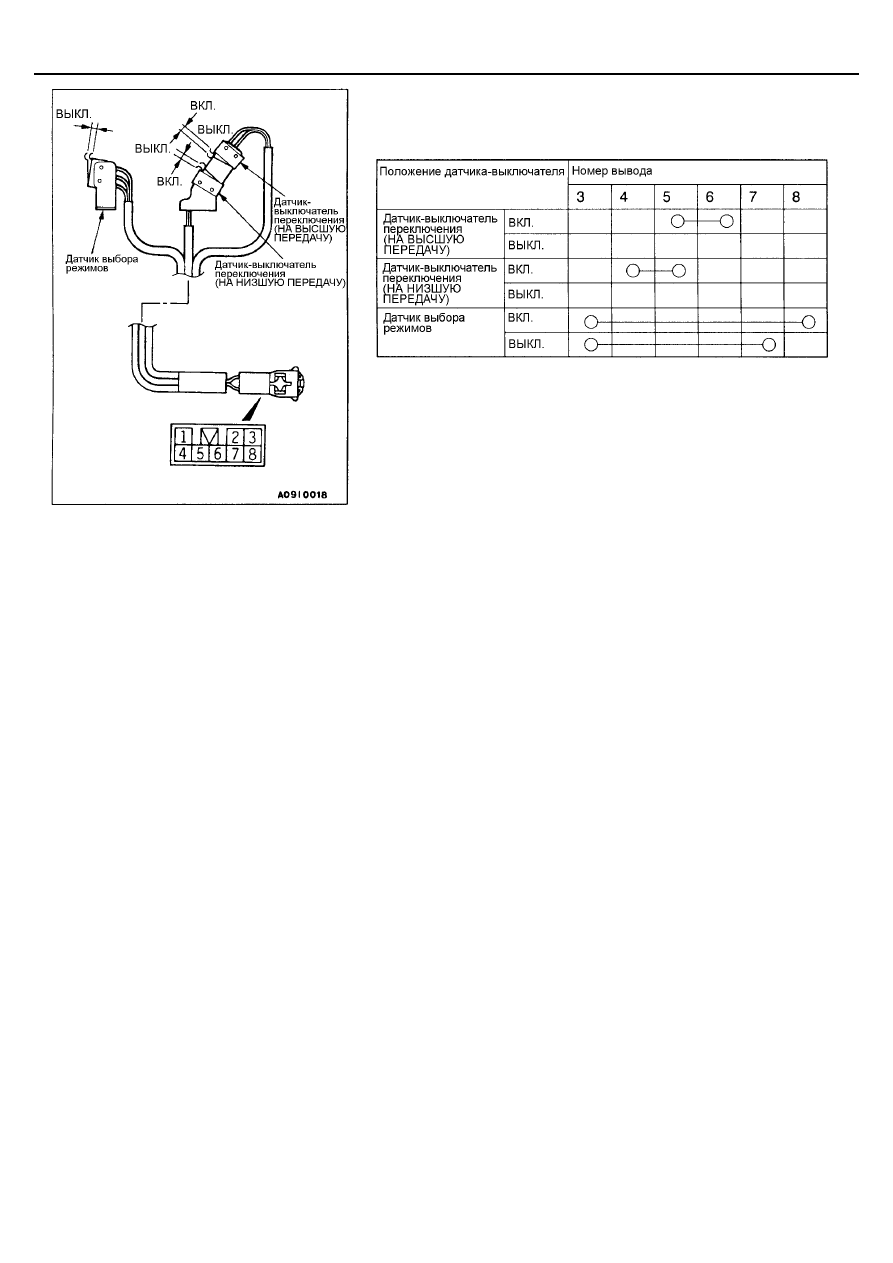

ПРОВЕРКА ЦЕПЕЙ ДАТЧИКА-ВЫКЛЮЧАТЕЛЯ
ПЕРЕКЛЮЧЕНИЯ В СБОРЕ

АВТОМАТИЧЕСКАЯ КПП -

Механизмы блокировки замка зажигания и блокировки
переключения режимов АКПП

23-50

МЕХАНИЗМЫ БЛОКИРОВКИ ЗАМКА ЗАЖИГАНИЯ И БЛОКИРОВКИ
ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ АКПП

СНЯТИЕ И УСТАНОВКА

Внимание: SRS (Дополнительная система
пассивной безопасности)
Будьте осторожны, не подвергайте электронный
блок управления дополнительной системы
пассивной безопасности SRS никаким ударам во
время снятия и установке троса селектора и
рычага селектора в сборе.

Операции, выполняемые перед снятием и после
установки
•

Снятие и установка нижней и боковой крышек

•

Снятие и установка вещевого ящика напольной
консоли

•

Проверка работы рычага селектора
<Только после установки> (См. стр.23-44.)

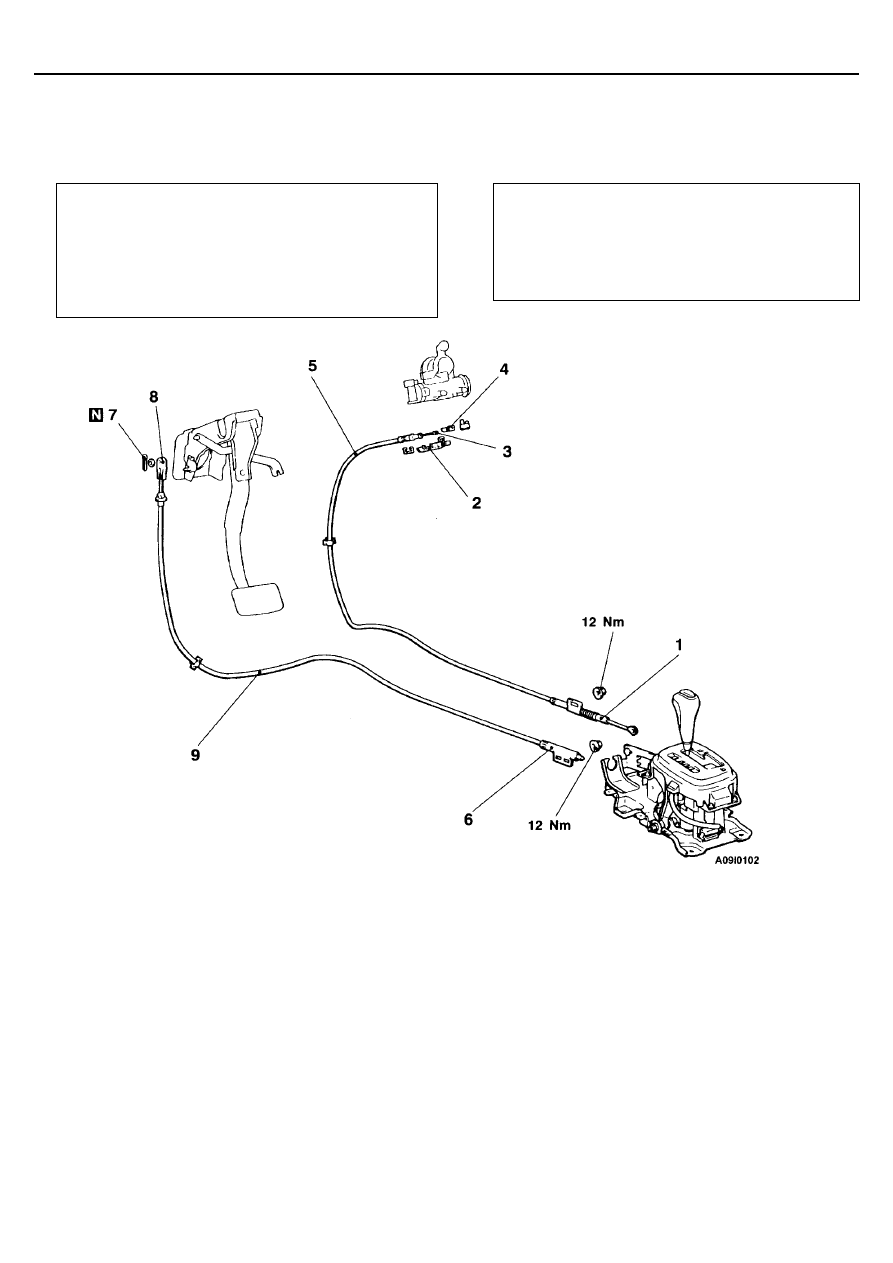

Последовательность снятия троса
блокировки замка зажигания
1. Соединение троса блокировки замка

зажигания (Со стороны рычага селектора)

•  Рычаг регулировки высоты колонки

2. Крышка
3. Соединение троса блокировки замка

зажигания (Со стороны личинки замка
рулевой колонки)

4. Ползун
5. Трос блокировки замка зажигания

Последовательность снятия троса
блокировки переключения режимов КПП
6. Соединение троса блокировки переключения

режимов КПП (Со стороны рычага селектора)

7. Разрезной штифт
8. Соединение троса блокировки переключения

режимов КПП (Со стороны педали тормоза)

9. Трос блокировки переключения режимов КПП





23-1

АВТОМАТИЧЕСКАЯ КПП

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ............................... 2

Конструктивные изменения.................... 2







ПОИСК НЕИСПРАВНОСТЕЙ........................ 2

Диаграммы моментов переключения
передач .......................................................... 2

Таблица диагностических кодов
неисправностей ............................................. 3

Таблица поиска неисправностей по их
признакам..................................................... 11

Проверка на выводах разъема электронного
блока управления двигателем и АКПП....... 16
