СЦЕПЛЕНИЕ -

Гидропривод сцепления

21-5

ГИДРОПРИВОД СЦЕПЛЕНИЯ <автомобили с левосторонним
расположением органов управления 4G64>

СНЯТИЕ И УСТАНОВКА

Предварительные операции
Слив жидкости гидропривода сцепления

Заключительные операции
•

Заливка жидкости гидропривода сцепления

•

Удаление воздуха из гидропривода сцепления

•

Регулировка педали сцепления (См. стр. 21-2).

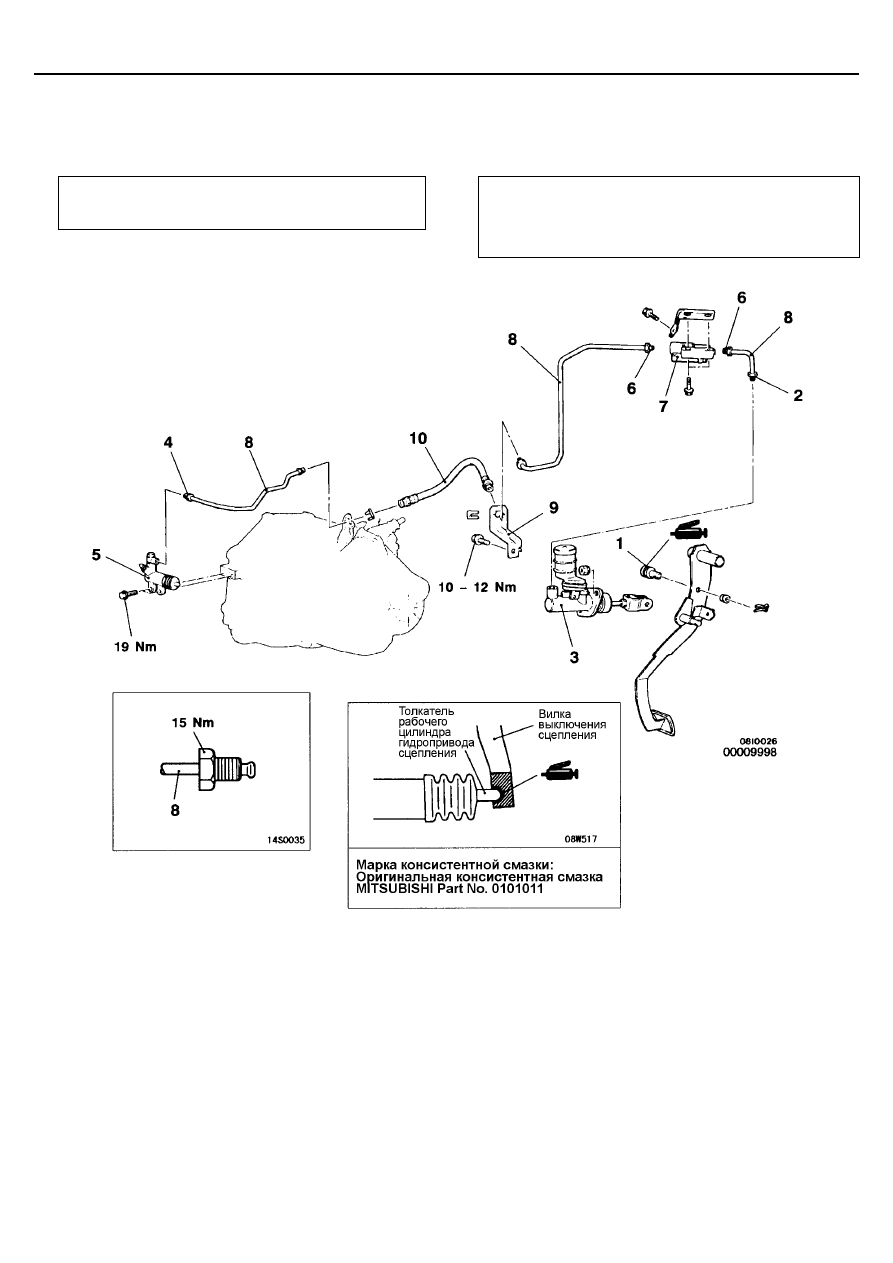

Последовательность снятия главного
цилиндра гидропривода сцепления
1. Штифт с отверстием под шплинт
2. Соединение трубки гидропривода с

главным цилиндром

3. Главный цилиндр гидропривода сцепления

Последовательность снятия рабочего
цилиндра гидропривода сцепления
4. Соединение трубки гидропривода

сцепления с рабочим цилиндром

5. Рабочий цилиндр гидропривода сцепления

Последовательность снятия демпфера
гидропривода сцепления
6. Соединение трубок гидропривода
7. Демпфер гидропривода сцепления

Последовательность снятия трубопроводов
гидропривода сцепления
8. Трубки гидропривода сцепления
9. Кронштейн
10. Шланг гидропривода сцепления

СЦЕПЛЕНИЕ -

Гидропривод сцепления

21-6

ГИДРОПРИВОД СЦЕПЛЕНИЯ <автомобили с правосторонним
расположением органов управления 4G64>

ГЛАВНЫЙ ЦИЛИНДР СЦЕПЛЕНИЯ
РАЗБОРКА И СБОРКА

8. Демпфер в сборе
9. Прокладка
10. Главный цилиндр гидропривода

сцепления

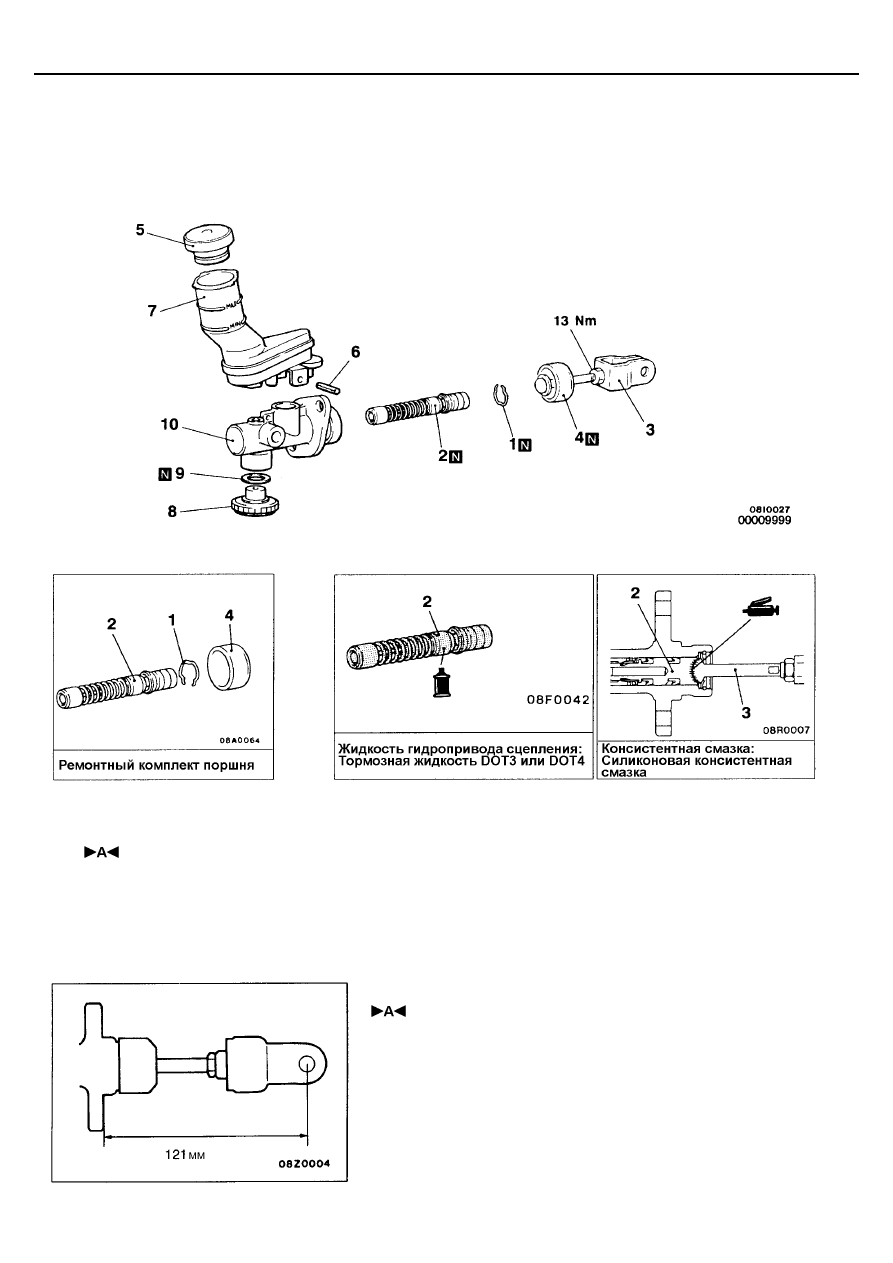

Последовательность снятия деталей
1. Стопорное кольцо поршня
2. Поршень в сборе
3. Толкатель в сборе
4. Защитный чехол
5. Крышка бачка
6. Разрезной штифт
7. Бачок

Внимание:
Не разбирайте поршень.

УСТАНОВКА

 УСТАНОВКА ТОЛКАТЕЛЯ В СБОРЕ

Установите показанную на рисунке длину толкателя, чтобы облегчить
регулировку педали сцепления.

22-1

СОДЕРЖАНИЕ

СМАЗОЧНЫЕ МАТЕРИАЛЫ................... 2

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ.......... 2

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ......................................... 3

Проверка уровня масла..................... 3

Замена масла..................................... 3

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

ПЕРЕДАЧ* ................................................ 4

КОРОБКА ПЕРЕДАЧ В СБОРЕ............... 7

Внимание!
Будьте осторожны при обслуживании автомобилей, оборудованных дополнительной системой пассивной
безопасности (SRS)!
(1) Неквалифицированное обслуживание или ремонт любого компонента системы SRS (а также соседнего с

ней компонента) может привести к травме или гибели обслуживающего персонала (в результате
несанкционированного срабатывания надувной подушки безопасности), либо водителя и переднего
пассажира (в результате неработоспособности системы SRS после ее обслуживания или ремонта).

(2) Техническое обслуживание или ремонт любого компонента системы SRS (либо соседнего с нею

компонента) должно выполняться только официальным дилером Мицубиси.

(3) Прежде, чем приступать к обслуживанию или ремонту любого компонента системы SRS (либо соседнего с

ней компонента), технический персонал дилера Мицубиси обязан тщательно изучить данное руководство, в
особенности главу 52В «Дополнительная система пассивной безопасности (SRS)».

ПРИМЕЧАНИЕ
В систему SRS входят следующие компоненты: электронный блок управления SRS, контрольная лампа SRS, модули
подушек безопасности, часовая пружина и соединительные провода. Другие, соседние с системой SRS, компоненты,
которые необходимо удалить/установить в связи с обслуживанием или ремонтом системы SRS, обозначены в тексте
символом (*).

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ -

Смазочные материалы /
Специальные инструменты

22-2

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Наименование

Рекомендуемый смазочный материал

Объем, л

Трансмиссионное масло

Масло для гипоидных передач SAE 75W-90
или 75W-85W по классификации API GL-4

2,2

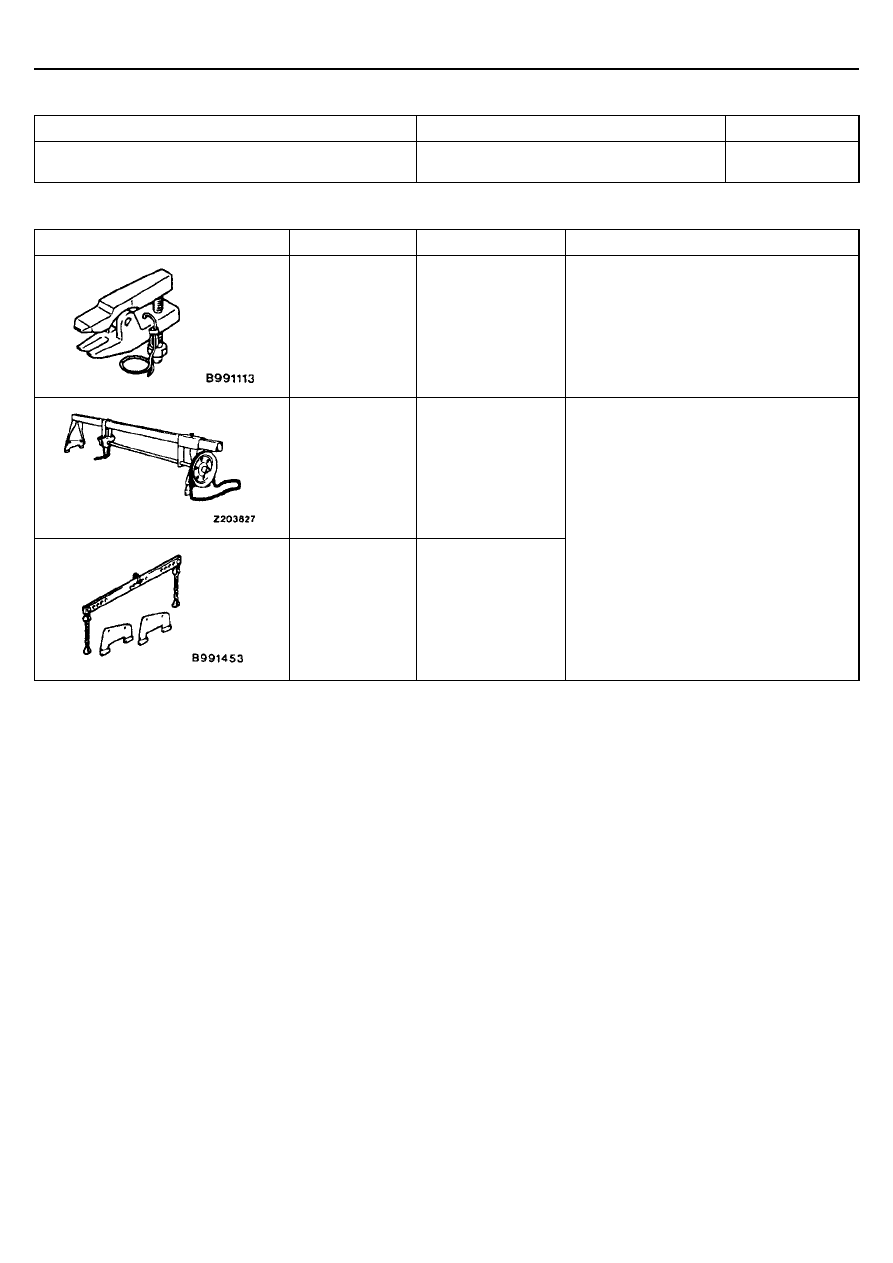

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

Инструмент

Номер

Наименование

Назначение

MB 990635 или
MB 991113

Съемник
наконечника
рулевой тяги

Отсоединение (пальца шарового шарнира)
наконечника рулевой тяги и (пальца
шарового шарнира) нижнего рычага от
поворотного кулака

Основное
сервисное
оборудование

MZ 203827

Подъемник
двигателя

MB 991453

Траверса для
снятия/установки
двигателя

Поддержка двигателя (в сборе) при снятии
и установке коробки передач
