СЦЕПЛЕНИЕ -

Педаль сцепления

21-4

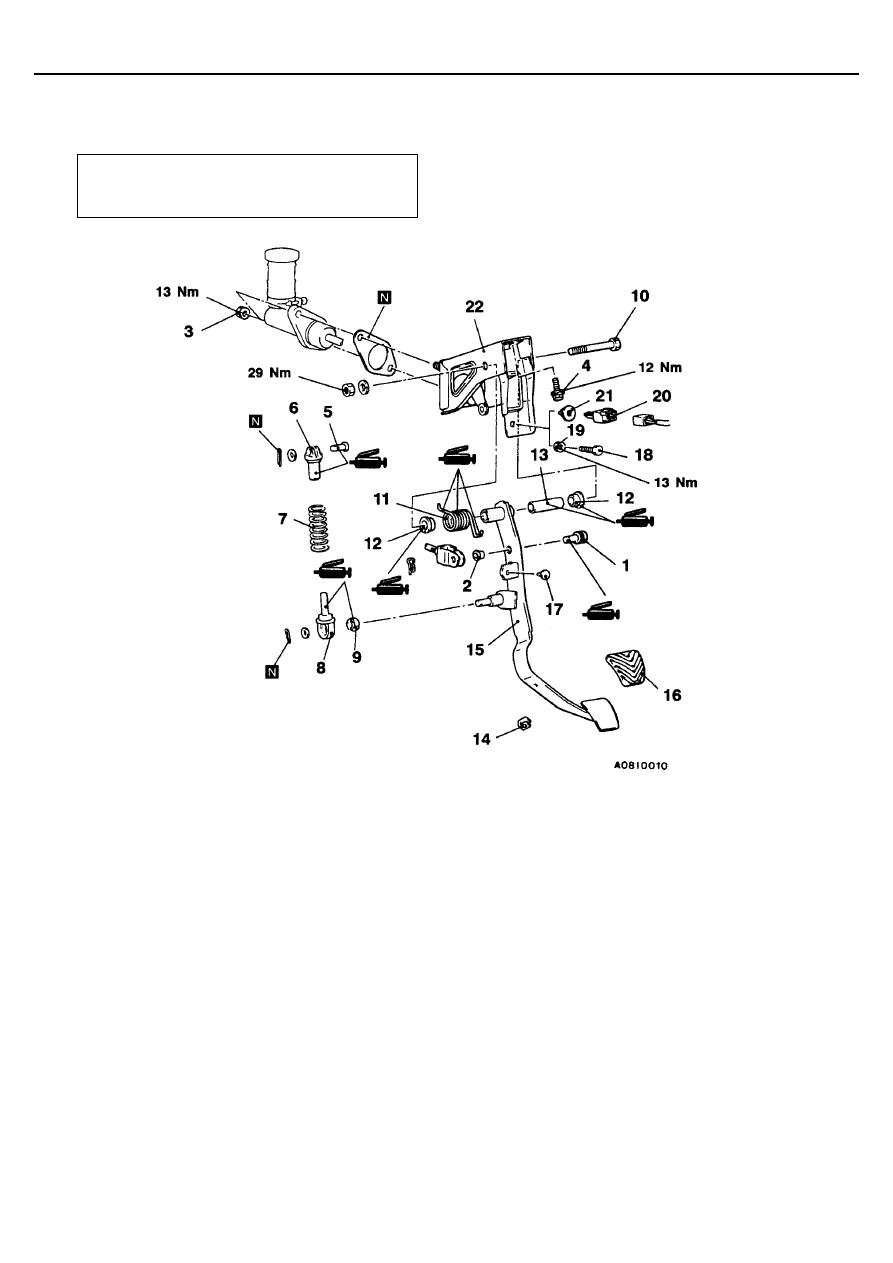

ПЕДАЛЬ СЦЕПЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

Заключительная операция
Регулировка расстояния от педали сцепления до
пола (см. стр. 21-2)

Последовательность снятия
1. Штифт с отверстием под шплинт педали в сборе
2. Втулка
3. Гайка
4. Болт
5. Штифт с отверстием под шплинт педали в сборе
<6A1>
6. Тяга А <6A1>
7. Пружина
8. Тяга В <6A1>
9. Втулка <6A1>
10. Болт
11. Возвратная пружина педали сцепления
12. Втулка оси педали сцепления
13. Ось

14. Упор <Автомобили с правосторонним расположением

органов управления>

15. Педаль сцепления
16. Накладка педали
17. Упор
18. Регулировочный болт <Автомобили без системы круиз-

контроля>

19. Контргайка <Автомобили без системы круиз-контроля>
20. Датчик-выключатель сцепления <Автомобили с

системой круиз-контроля>

21. Фиксатор <Автомобили с системой круиз-контроля>
22. Кронштейн крепления главного цилиндра гидропривода

сцепления в сборе

СЦЕПЛЕНИЕ -

Гидропривод сцепления

21-5

ГИДРОПРИВОД СЦЕПЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•

Слив жидкости гидропривода сцепления

Заключительные операции
•

Заливка жидкости гидропривода сцепления

•

Прокачка гидропривода сцепления (см. стр. 21-3)

•

Регулировка педали сцепления (см. стр. 21-2)

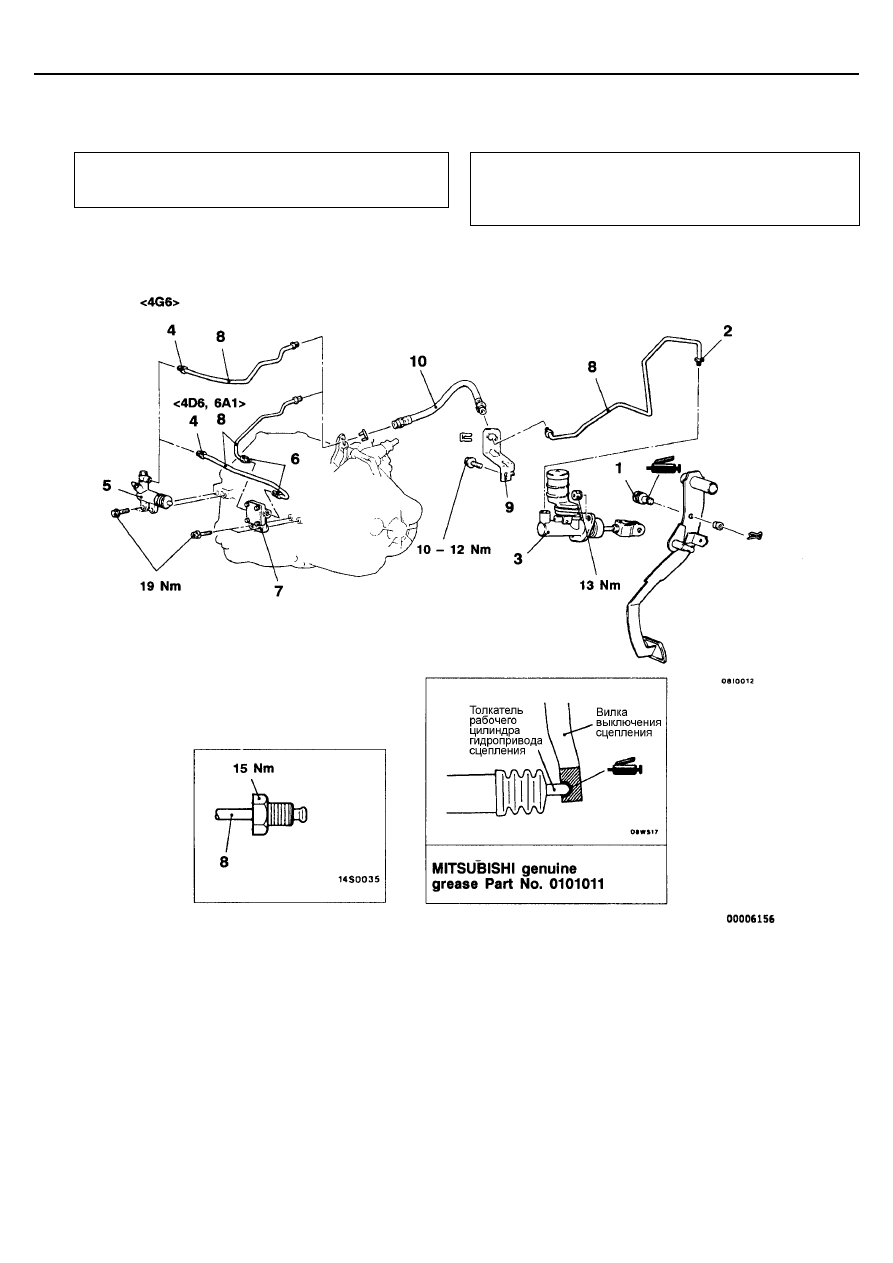

<Автомобили с левосторонним расположением органов управления>

Последовательность снятия главного
цилиндра
1. Штифт с отверстием под шплинт
2. Соединение трубки гидропривода с главным
    цилиндром гидропривода сцепления
3. Главный цилиндр гидропривода сцепления

Последовательность снятия рабочего
цилиндра сцепления
4. Соединение трубки гидропривода сцепления
    с рабочим цилиндром
5. Рабочий цилиндр гидропривода сцепления

Последовательность снятия демпфера
гидропривода сцепления <4D6, 6A1>
6. Соединение трубки гидропривода сцепления
    с демпфером гидропривода сцепления
7. Демпфер гидропривода сцепления

Последовательность снятия трубопроводов
8. Трубка гидропривода сцепления
9. Кронштейн
10. Шланг гидропривода сцепления

СЦЕПЛЕНИЕ -

Гидропривод сцепления

21-6

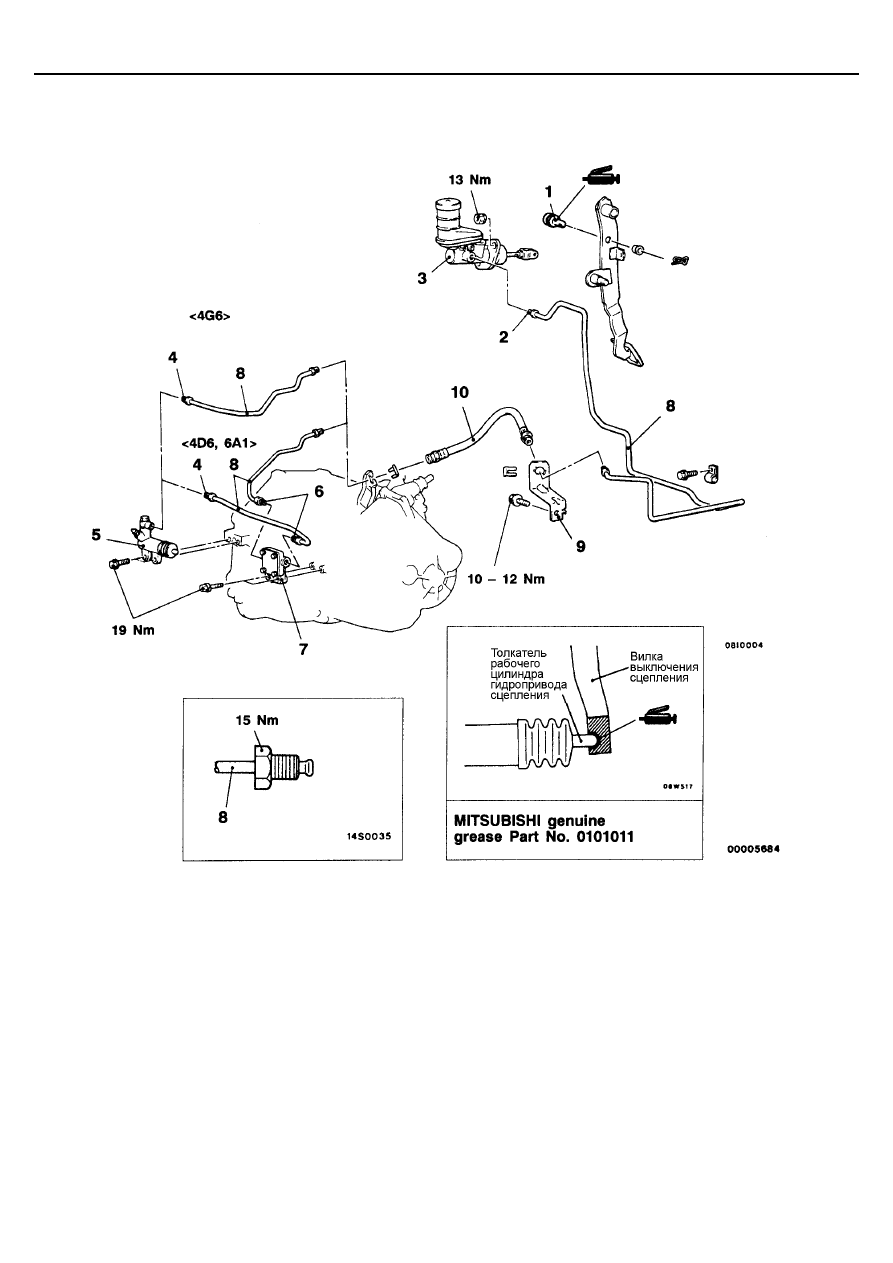

<Автомобили с правосторонним расположением органов управления>

Последовательность снятия главного
цилиндра
1. Штифт с отверстием под шплинт
2. Соединение трубки гидропривода с главным
    цилиндром гидропривода сцепления
3. Главный цилиндр гидропривода сцепления

Последовательность снятия рабочего
цилиндра сцепления
4. Соединение трубки гидропривода сцепления
    с рабочим цилиндром
5. Рабочий цилиндр гидропривода сцепления

Последовательность снятия демпфера
гидропривода сцепления <4D6, 6A1>
6. Соединение трубки гидропривода сцепления
    с демпфером гидропривода сцепления
7. Демпфер гидропривода сцепления

Последовательность снятия трубопроводов
8. Трубка гидропривода сцепления
9. Кронштейн
10. Шланг гидропривода сцепления

СЦЕПЛЕНИЕ -

Гидропривод сцепления

21-7

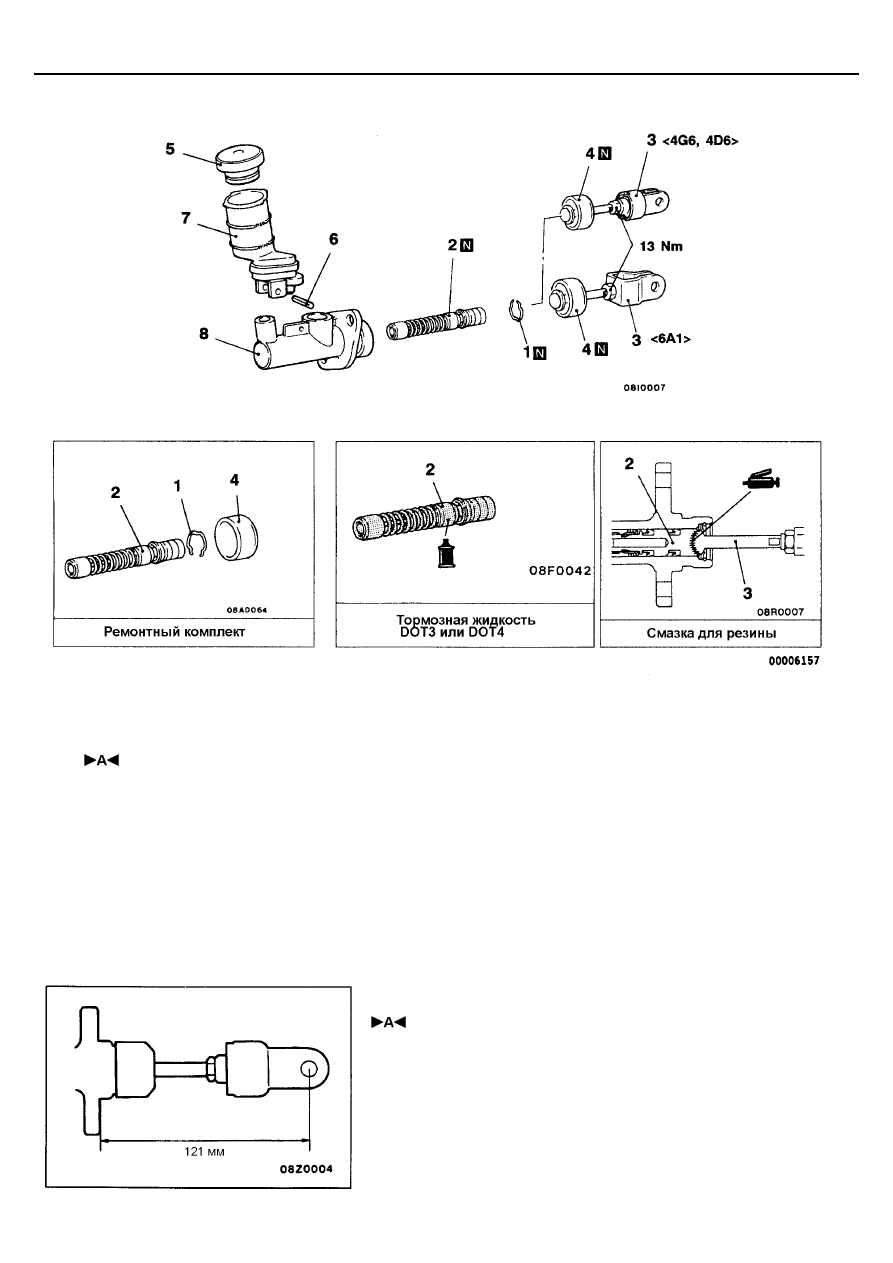

РАЗБОРКА И СБОРКА

ГЛАВНЫЙ ЦИЛИНДР ГИДРОПРИВОДА СЦЕПЛЕНИЯ

7. Бачок гидропривода сцепления
8. Главный цилиндр гидропривода сцепления
    в сборе

Последовательность снятия деталей
1. Стопорное кольцо поршня
2. Поршень в сборе
3. Толкатель в сборе
4. Защитный чехол
5. Крышка бачка
6. Разрезной штифт

Внимание:
Запрещается разбирать поршень в сборе главного
цилиндра гидропривода сцепления.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ТОЛКАТЕЛЯ ГЛАВНОГО ЦИЛИНДРА

Отрегулируйте длину толкателя (в сборе) до указанной величины (как
показано на рисунке) с целью облегчения последующих регулировок
педали сцепления.
