ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания <4G6, 6А1>

16-44

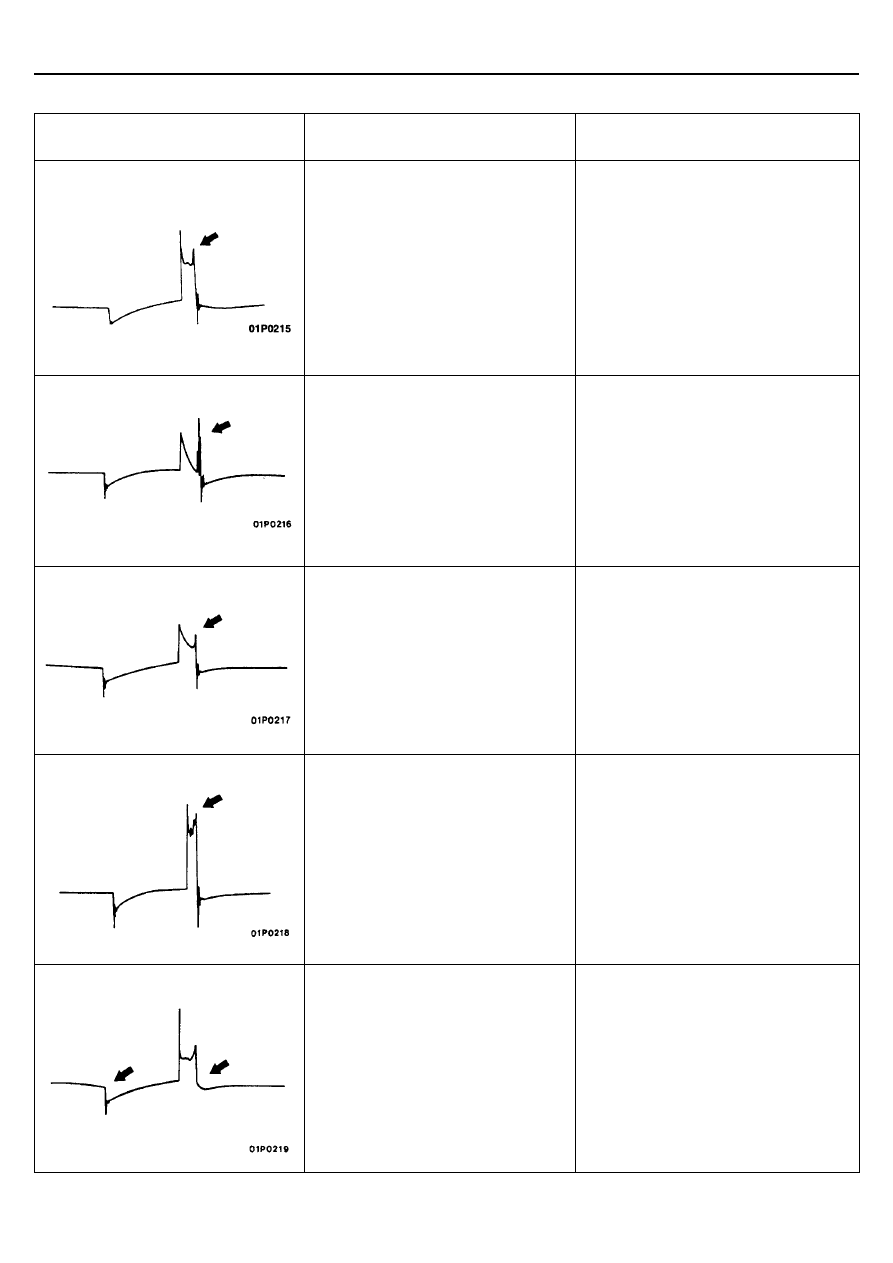

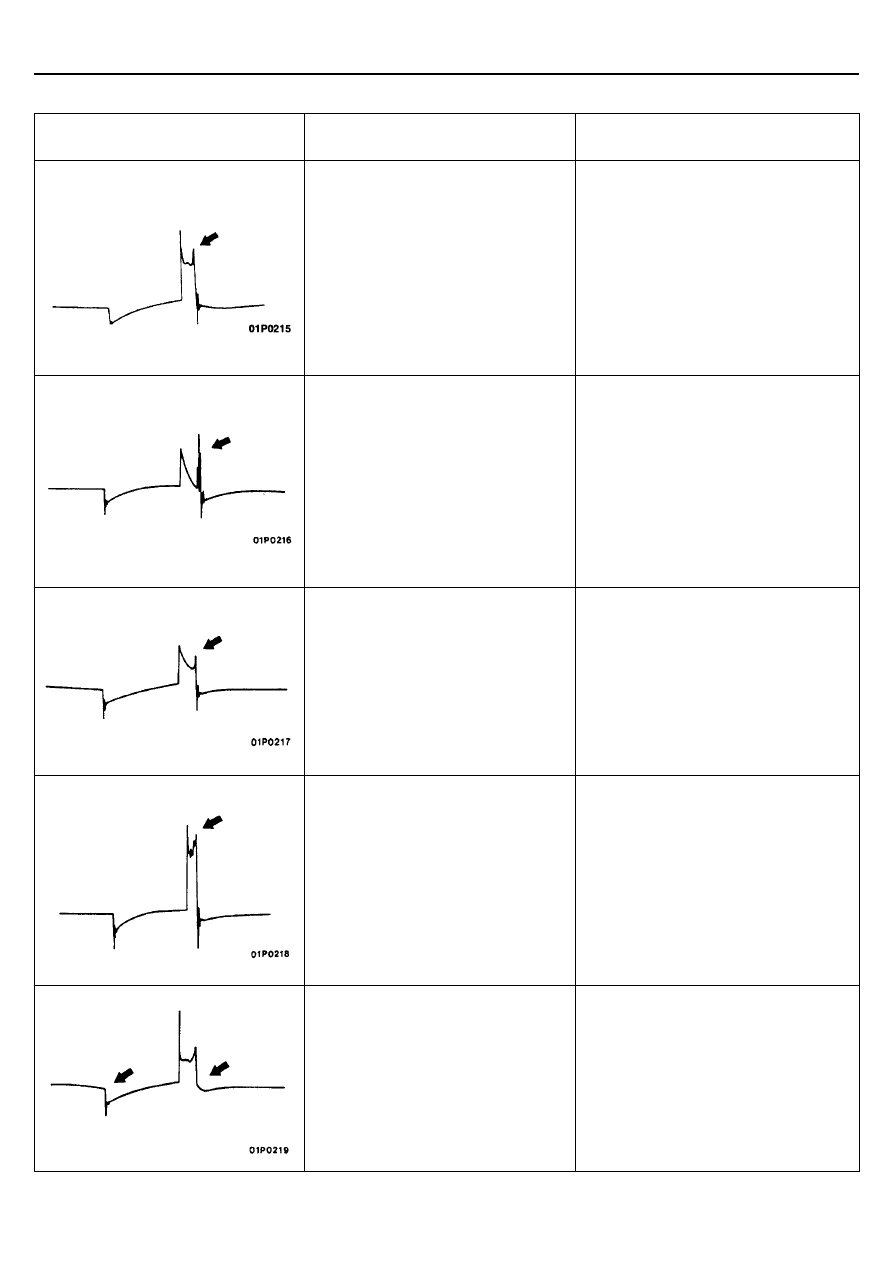

ПРИМЕРЫ ОТКЛОНЕНИЙ ОТ НОМИНАЛЬНОЙ ФОРМЫ КРИВОЙ НАПРЯЖЕНИЯ

Форма кривой с отклонением

Характеристика сигнала

Причина неисправности

Пример 1

Линия искры высокая и короткая

Увеличенный зазор между электродами
свечи

Пример 2

Линия искры низкая, длинная, с
наклоном.
Кроме этого, есть искажения
(колебания) во второй половине
участка линии горения искры.
Причиной могут быть неисправности в
системе зажигания (пропуски, перебои
в зажигании)

Слишком мал зазор между электродами
свечи

Пример 3

Линия искры низкая, длинная, с
наклоном. Однако при этом почти не
наблюдаются искажения (колебаний)
этой линии.

Отложения, загрязнение на электродах и
изоляторе свечи зажигания
(ненормальное искрообразование в
промежутке между электродами свечей
зажигания)

Пример 4

Линия искры короткая и высокая.
Затруднительно отличить от примера 1

Плохой контакт свечного провода
высокого напряжения (вызывает двойное
проскакивание искры)

Пример 5

Отсутствие колебаний на участке
затухающих колебаний

Межвитковое замыкание в обмотке
катушки зажигания

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания <4G6, 6А1>

16-45

Проверка формы сигнала вторичного напряжения
<6А1>

МЕТОДИКА ИЗМЕРЕНИЯ

1.

Подсоедините к проводу высокого напряжения цилиндра №1 датчик
мотор-тестера для снятия сигнала вторичного напряжения и
проверьте форму сигнала вторичного напряжения.

2.

Наденьте датчик мотор-тестера для снятия сигналов вторичного
напряжения последовательно на свечные провода каждого цилиндра
и проверьте форму сигнала вторичного напряжения для каждого
цилиндра.

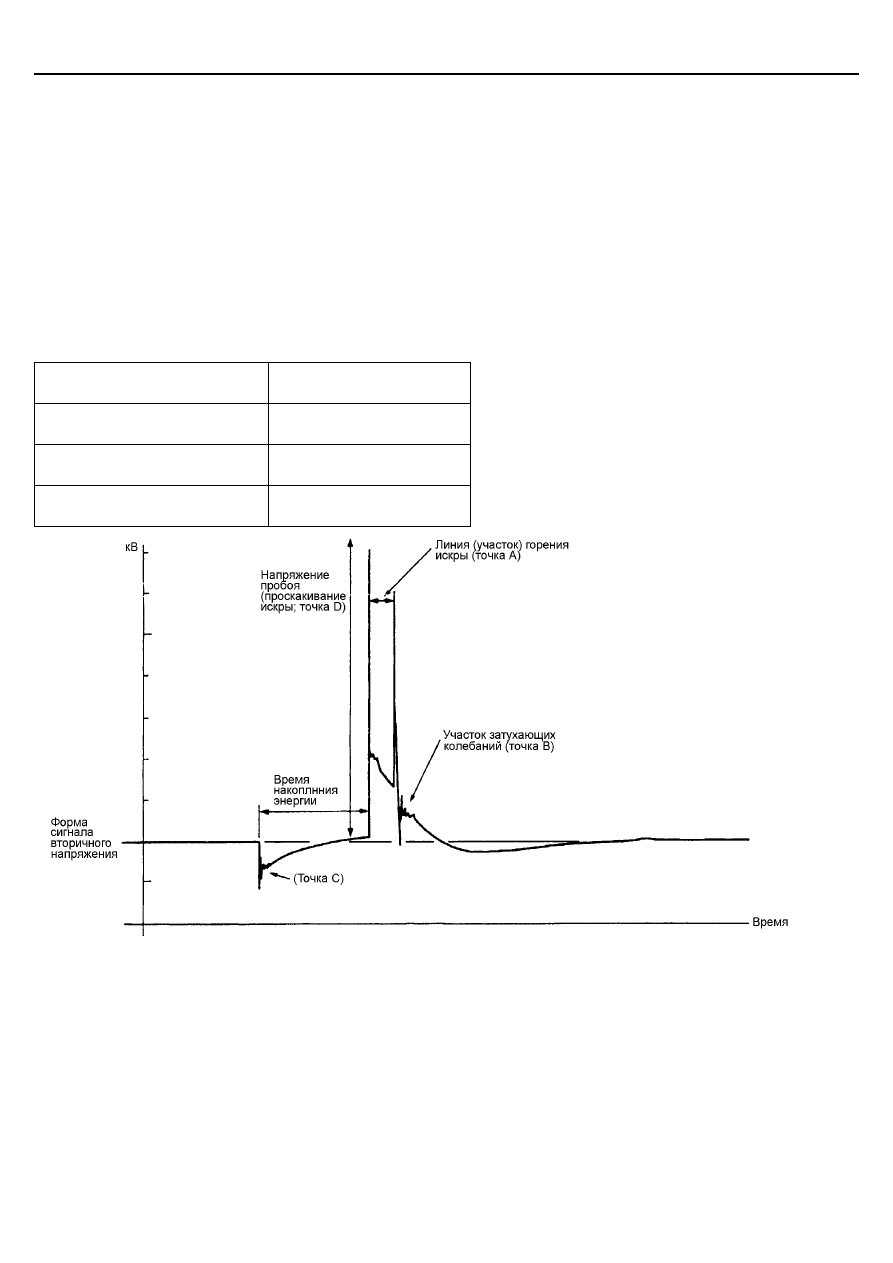

НОРМАЛЬНАЯ ФОРМА СИГНАЛА
Условия наблюдения

Функция
(FUNCTION)

ВТОРИЧНАЯ ЦЕПЬ
(SECONDARY)

Высота сигнала
(PATTERN HEIGHT)

Высокая [или низкая]
(HIGH [LOW])

Вид сигнала
(PATTERN SELECTOR)

Растр
(RASTER)

Частота вращения коленчатого
вала двигателя

Базовая частота вращения
холостого хода

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания <4G6, 6А1>

16-46

НА ЧТО СЛЕДУЕТ ОБРАТИТЬ ВНИМАНИЕ ПРИ НАБЛЮДЕНИИ СИГНАЛА

Точка А: Высота, длина и наклон линии искрового разряда характеризуют следующие явления. (Смотрите примеры
отклонений 1, 2, 3 и 4)

Линия (участок)
горения искры

Зазор между
электродами
свечи

Состояние
электродов
свечи

Компрессия

Состав топливо-
воздушной смеси

Угол
опережения
зажигания

Свечной провод
высокого
напряжения

Длинная

Малый

Нормальное

Низкая

Богатая

Ранний

Утечки высокого
напряжения

Длина

Короткая

Большой

Большое
выгорание
электрода

Высокая

Бедная

Поздний

Высокое
сопротивление

Высокая

Большой

Большое
выгорание
электрода

Высокая

Бедная

Поздний

Высокое
сопротивление

Высота

Низкая

Малый

Нормальное

Низкая

Богатая

Ранний

Утечки высокого
напряжения

Наклон

Большой

Загрязнение
свечи

-

-

-

-

Точка В: Количество колебаний на стадии затухания (Смотрите пример отклонений 5)

Количество колебаний

Катушка и конденсатор

Три или больше

Исправны

Менее трех

Неисправны

Точка С: Количество колебаний в начале периода накопления энергии (Смотрите пример отклонений 5)

Количество колебаний

Катушка зажигания

5 – 6 или больше

Исправна

Менее пяти

Неисправна

Точка D: Величина напряжения пробоя (образование искры, их распределение по цилиндрам) характеризует следующие
явления.

Напряжение пробоя
(образование искры)

Зазор между
электродами
свечи

Состояние
электродов

Компрессия

Состав топливо-
воздушной смеси

Угол
опережения
зажигания

Свечной провод
высокого
напряжения

Высокая

Большой

Большое
выгорание
электрода

Высокая

Бедная

Поздний

Высокое
сопротивление

Низкая

Малый

Нормальное

Низкая

Богатая

Ранний

Утечки высокого
напряжения

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система зажигания <4G6, 6А1>

16-47

ПРИМЕРЫ ОТКЛОНЕНИЙ ОТ НОМИНАЛЬНОЙ ФОРМЫ КРИВОЙ НАПРЯЖЕНИЯ

Форма кривой с отклонением

Характеристика сигнала

Причина неисправности

Пример 1

Линия искры высокая и короткая

Увеличенный зазор между электродами
свечи

Пример 2

Линия горения искры низкая, длинная, с
наклоном.
Кроме этого, есть искажения
(колебания) во второй половине
участка линии горения искры.
Причиной могут быть неисправности в
системе зажигания (пропуски, перебои
в зажигании)

Слишком мал зазор между электродами
свечи

Пример 3

Линия горения искры низкая, длинная, с
наклоном. Однако при этом почти не
наблюдаются искажений (колебаний)
этой линии.

Отложения, загрязнение на электродах и
изоляторе свечи зажигания
(ненормальное искрообразование в
промежутке между электродами свечей
зажигания)

Пример 4

Линия горения искры короткая и
высокая.
Затруднительно отличить от примера 1

Плохой контакт свечного провода
высокого напряжения (вызывает двойное
проскакивание искры)

Пример 5

Отсутствие колебаний на участке
затухающих колебаний

Межвитковое замыкание в обмотке
катушки зажигания
