СИСТЕМА ОХЛАЖДЕНИЯ -

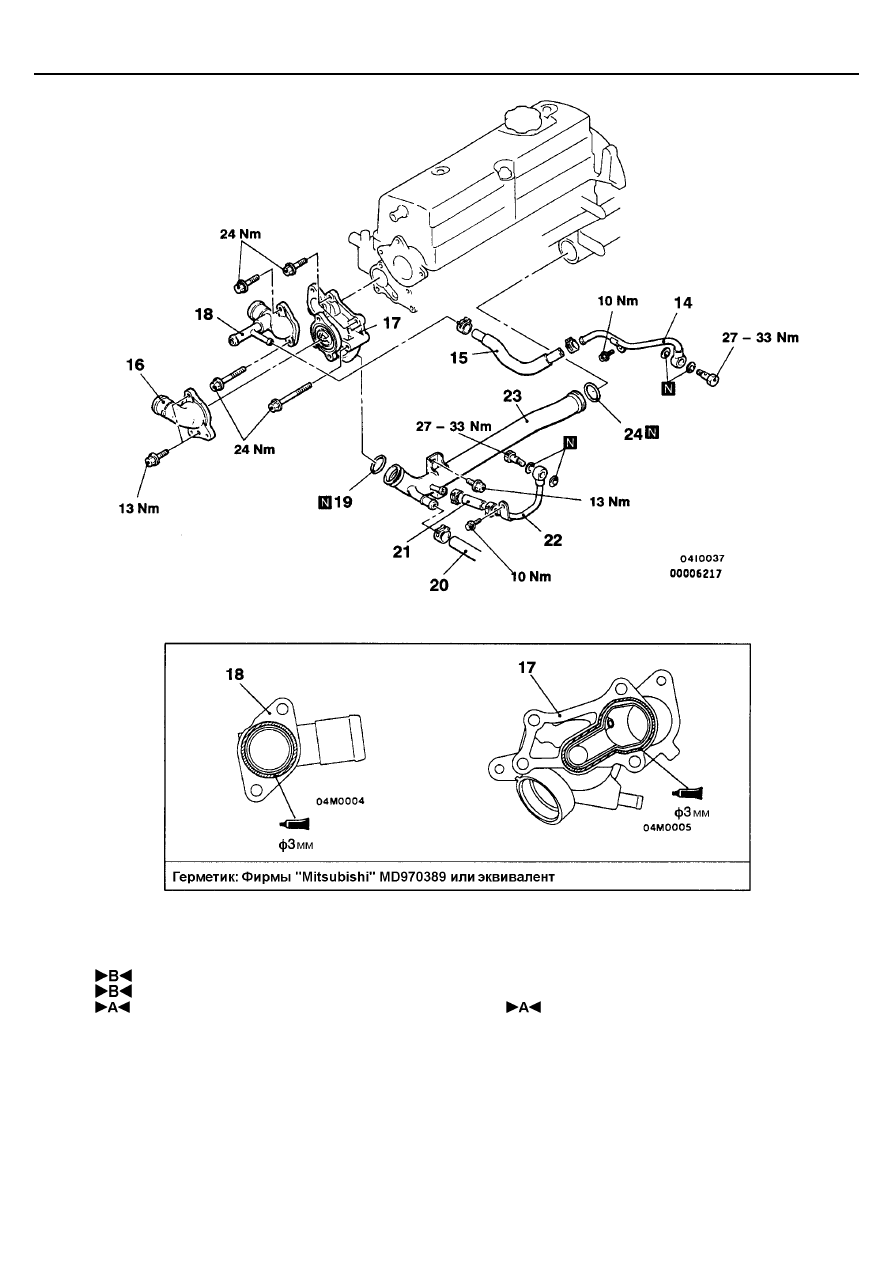

Шланги и труба системы охлаждения

14-22

14.Трубка системы охлаждения (А)
15. Шланг системы охлаждения
16. Впускной патрубок термостата
17.Корпус термостата в сборе
18. Выпускной патрубок термостата
19. Кольцевая прокладка

20. Соединение шланга отопителя
21. Шланг системы охлаждения
22. Трубка системы охлаждения (В)
23. Подводящая труба системы охлаждения

в сборе

24. Кольцевая прокладка

СИСТЕМА ОХЛАЖДЕНИЯ -

Шланги и труба системы охлаждения

14-23

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ВЕРХНЕГО И НИЖНЕГО ШЛАНГОВ

РАДИАТОРА

Перед отсоединением верхнего / нижнего шлангов радиатора нанесите
установочные метки на шланге и стяжном хомуте.

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ УСТАНОВКЕ

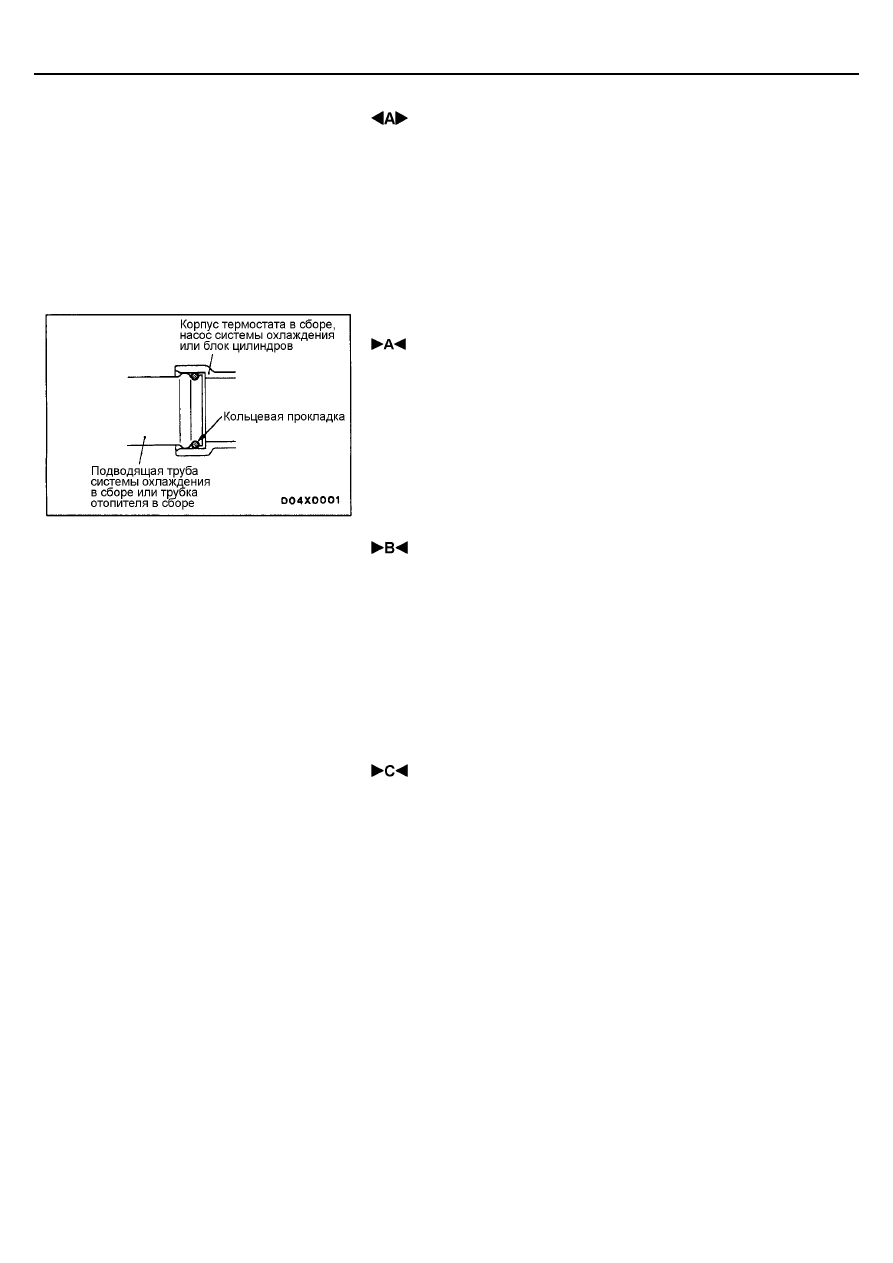

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

Вставьте кольцевую прокладку в подводящую трубу системы охлаждения
или трубку отопителя и нанесите на ее наружную поверхность немного
охлаждающей жидкости или воды.
Внимание
Не допускайте попадание моторного масла, а также консистентной
смазки на поверхность кольцевой прокладки.

 УСТАНОВКА КОРПУСА ТЕРМОСТАТА В СБОРЕ /

ВЫПУСКНОГО ПАТРУБКА СИСТЕМЫ ОХЛАЖДЕНИЯ

Равномерно выдавливая герметик из тюбика, нанесите его так, чтобы не был
излишнего кол-ва герметика, а также его пропусков

.

Рекомендуемый герметик:

Mitsubishi Genuine Parts No MD 970389 или аналог

 СОЕДИНЕНИЕ ВЕРХНЕГО / НИЖНЕГО ШЛАНГОВ

РАДИАТОРА

1. Наденьте шланг до упора на выпускной / впускной патрубок системы

охлаждения

2. Совместите установочные (нанесенные при разборке) метки на шланге и

стяжном хомуте, и затем надежно затяните хомут шланга радиатора .

ПРОВЕРКА

ПРОВЕРКА ШЛАНГОВ И ТРУБЫ СИСТЕМЫ ОХЛАЖДЕНИЯ

Проверьте шланги и трубы системы охлаждения на предмет отсутствия
трещин, повреждений или засорения. При обнаружении неисправностей
шланги и трубы системы охлаждения необходимо заменить.

СИСТЕМА ОХЛАЖДЕНИЯ -

Радиатор

14-24

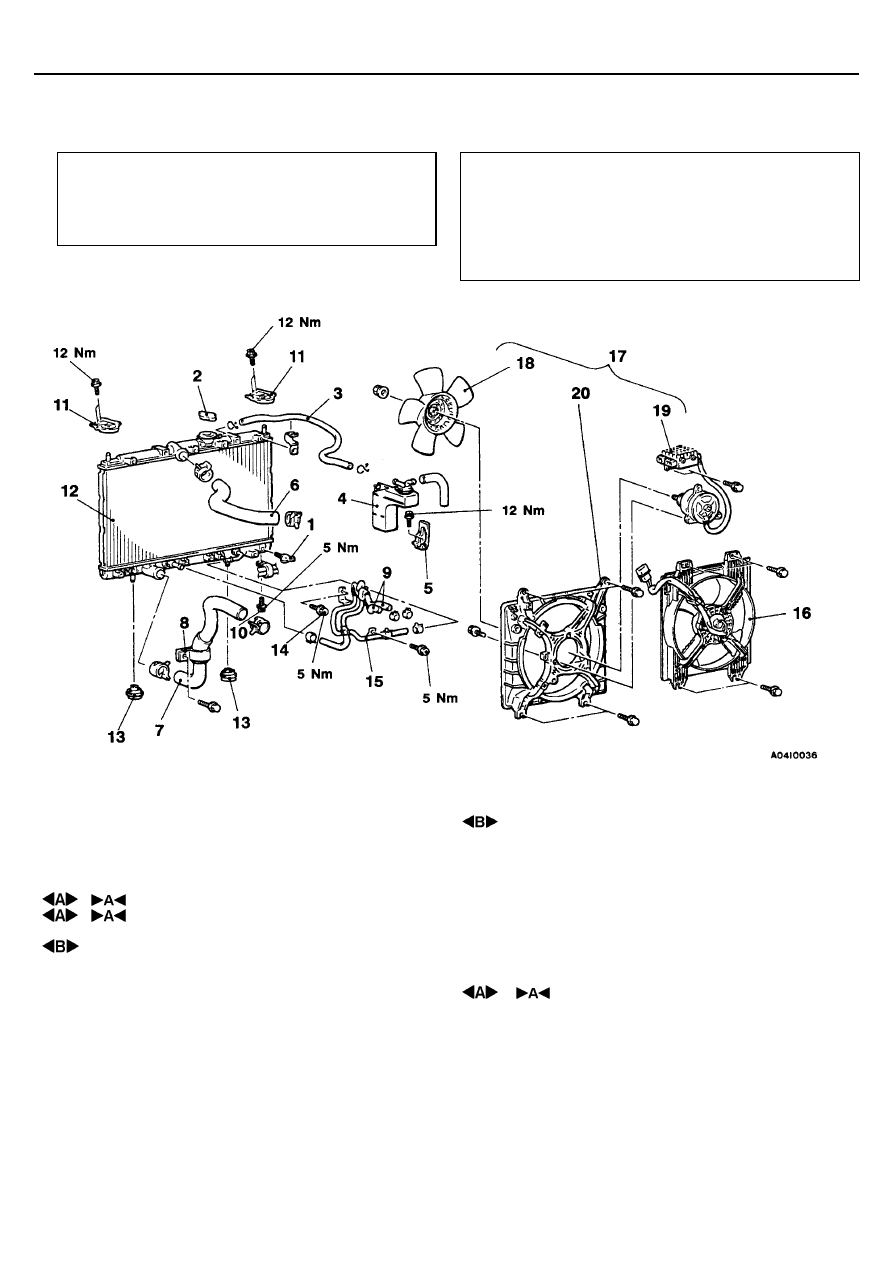

РАДИАТОР СИСТЕМЫ ОХЛАЖДЕНИЯ

СНЯТИЕ И УСТАНОВКА

Предварительные операции
•

Слив охлаждающей жидкости двигателя (См. стр. 14

– 10)

•

Снятие воздушного фильтра и впускного патрубка в

сборе.

Заключительные операции
•

Заливка  охлаждающей жидкости двигателя

(См. стр. 14 – 10)

•

Заливка и проверка масла для АКПП в АКПП (См.

Главу 23)

•

Установка воздушного фильтра и впускного патрубка в

сборе.

Последовательность снятия радиатора
1. Сливная пробка
2. Крышка радиатора
3. Шланг расширительного бачка
4. Расширительный бачок
5. Кронштейн расширительного бачка
6. Верхний шланг радиатора
7. Нижний шланг радиатора
8. Скоба <6А1 – АКПП>
9. Соединение шланга маслоохладителя

<АКПП>

10. Болт крепления шланга

маслоохладителя двигателя <4D6>

11. Верхняя проставка
12. Радиатор в сборе
13. Нижняя проставка
14. Болт <АКПП>

15. Шланг и трубка маслоохладителя в

сборе <АКПП>

16. Электродвигатель вентилятора

конденсора в сборе
<Автомобили с кондиционером>

17. Электродвигатель вентилятора

радиатора в сборе

Последовательность снятия

контроллера и электродвигателя
вентилятора радиатора в сборе

6. Верхний шланг радиатора
8. Скоба <6А1 – АКПП>
14. Болт <АКПП>
17. Электродвигатель вентилятора

радиатора в сборе

18. Вентилятор
19. Контроллер и электродвигатель

вентилятора радиатора в сборе

20. Диффузор вентилятора радиатора

СИСТЕМА ОХЛАЖДЕНИЯ -

Радиатор

14-25

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ СНЯТИИ

 ОТСОЕДИНЕНИЕ ВЕРХНЕГО / НИЖНЕГО ШЛАНГОВ

РАДИАТОРА

Перед отсоединением верхнего / нижнего шлангов радиатора нанесите
установочные метки на шланге и стяжном хомуте, и затем отсоедините
шланг.

 СНЯТИЕ ШЛАНГА И ТРУБКИ МАСЛООХЛАДИТЕЛЯ

<АКПП> В СБОРЕ

После отсоединения шлангов от радиатора и коробки передач закройте
пробками все трубки и шланги, чтобы не допустить попадания в них пыли
или посторонних частиц.

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ УСТАНОВКЕ

 СОЕДИНЕНИЕ ВЕРХНЕГО / НИЖНЕГО ШЛАНГОВ

РАДИАТОРА

1. Наденьте шланг до упора на выпускной / впускной патрубок системы

охлаждения

2. Совместите установочные метки на шланге и стяжном хомуте, и затем

надежно  затяните хомут шланга радиатора.
