Mitsubishi Galant (1997 год). Руководство - часть 154

СИСТЕМА ОХЛАЖДЕНИЯ -

Термостат

14-14

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА

Перед отсоединением нижнего шланга радиатора нанесите установочные
метки на шланге и хомуте, после чего отсоедините шланг.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ТЕРМОСТАТА

Установите термостат таким образом, чтобы воздушный клапан был
направлен строго наверх.

Внимание
Необходимо убедиться в полном отсутствии масла на
уплотнительном кольце термостата. Кроме того, будьте осторожны,
чтобы не перегнуть и не поцарапать уплотнительное кольцо. В
случае повреждения резинового кольца термостат подлежит замене.

 СОЕДИНЕНИЕ НИЖНЕГО ШЛАНГА РАДИАТОРА

1.

Одевайте каждый шланг на штуцер патрубка (в том числе впускного)
системы охлаждения до упора.

2.

Перед подсоединением нижнего шланга радиатора к необходимо
совместить нанесенные при разборке метки на шланге и хомуте.

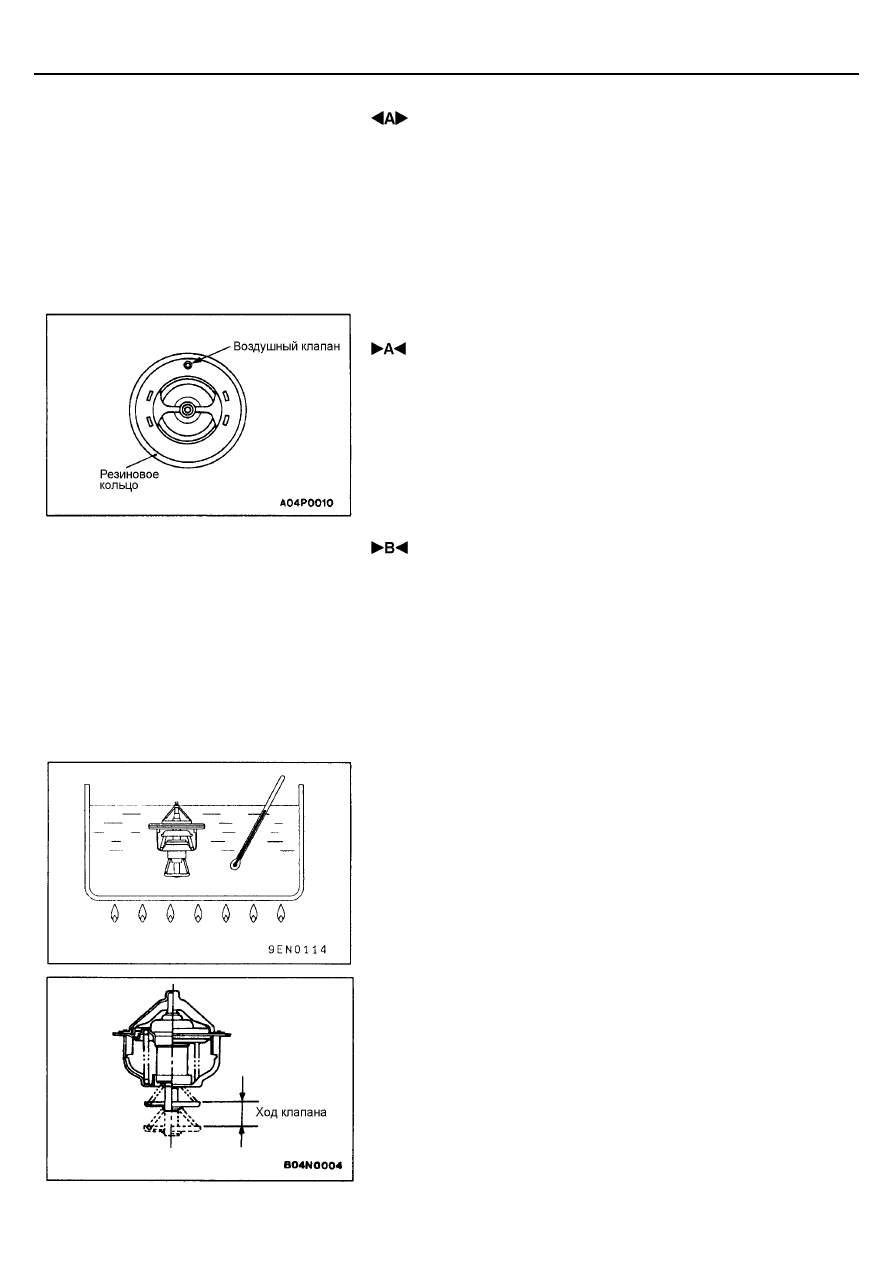

ПРОВЕРКА

ПРОВЕРКА ТЕРМОСТАТА

1.

Погрузите термостат в сосуд с водой, и нагревайте воду и
одновременно помешивайте ее. Измерьте температуру начала
открытия клапана.
Номинальное значение:
Температура начала открытия клапана 82±±±±1,5°°°°С

2.

Измерьте величину хода клапана при температуре воды,
соответствующей полному его открытию.
Номинальные величины:

Температура полного открытия клапана термостата: 95 град.
С
Величина полного хода клапана: 8,5 мм или больше

ПРИМЕЧАНИЕ
Измерьте расстояние от нижней плоскости клапана до корпуса
термостата, когда последний полностью закрыт, а затем полностью
открыт, после чего вычислите ход клапана.

СИСТЕМА ОХЛАЖДЕНИЯ -

Насос охлаждающей жидкости <4G6>

14-15

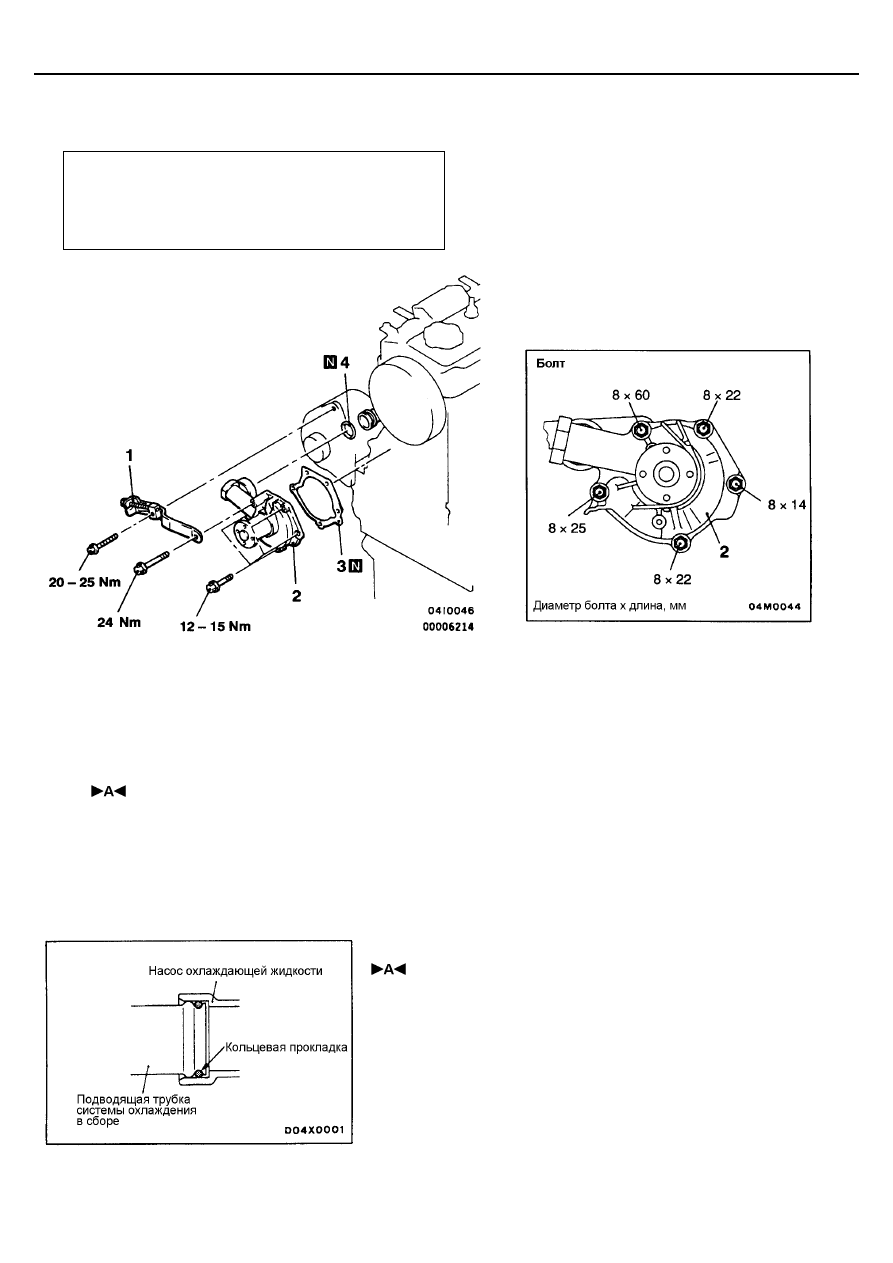

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ <4G6>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•

Слив и заливка охлаждающей жидкости двигателя

(См. стр. 14 – 10)

•

Снятие и установка шкива натяжителя ремня

привода ГРМ (Смотрите Главу 11)

Последовательность снятия
1. Скоба генератора
2. Насос охлаждающей жидкости
3. Прокладка насоса охлаждающей

жидкости

4. Кольцевая прокладка

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

Наденьте кольцевую прокладку на трубку и нанесите на ее внешнюю
поверхность по периметру немного охлаждающей жидкости или воды.
Внимание
Не допускается попадание на поверхность кольцевой прокладки
моторного масла или консистентной смазки.

СИСТЕМА ОХЛАЖДЕНИЯ -

Насос охлаждающей жидкости <6A1>

14-16

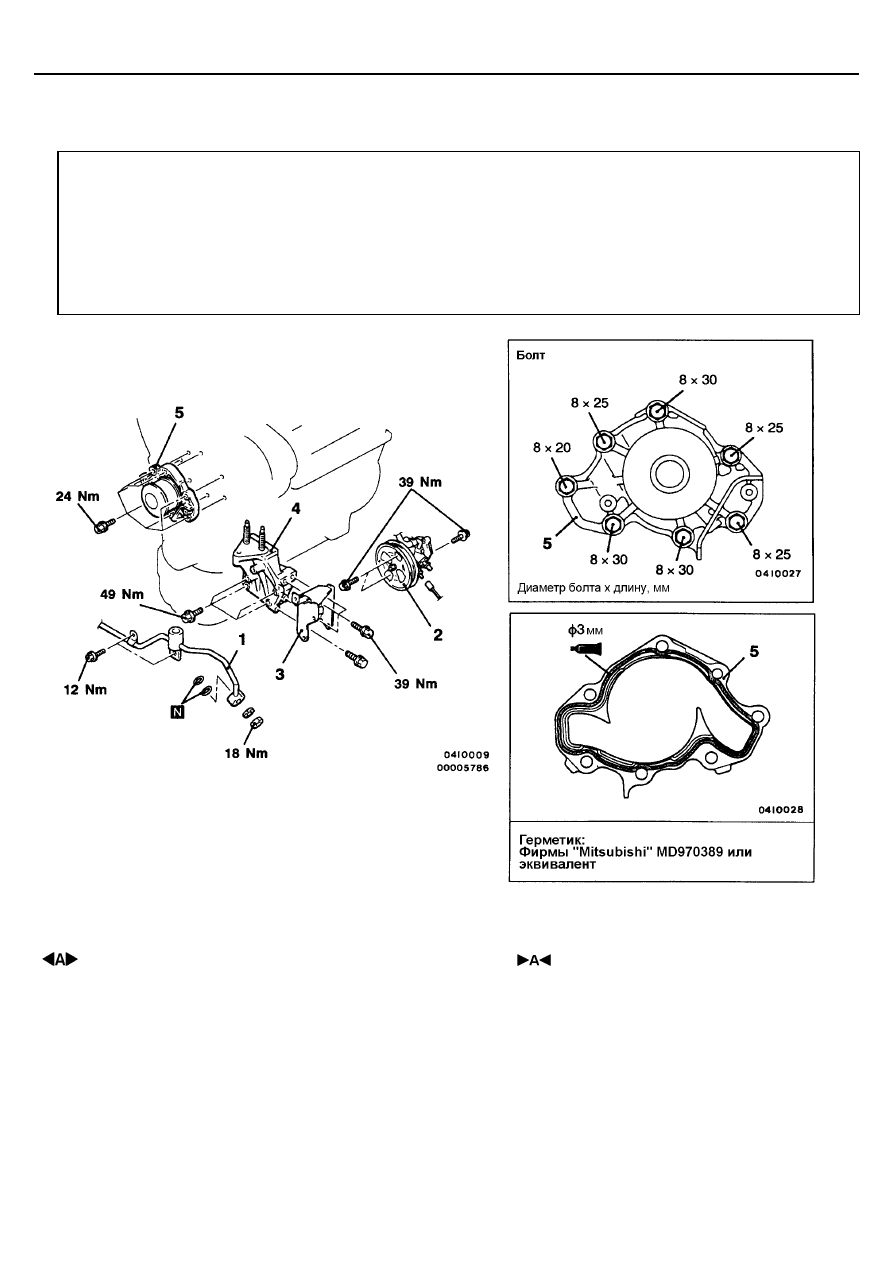

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ <6A1>

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•

Слив и заливка охлаждающей жидкости двигателя

(См. стр. 14 – 10)

•

Слив и заливка жидкости системы гидроусилителя

рулевого управления (Смотрите Главу 37А)

•

Снятие и установка радиатора системы охлаждения

(См. стр. 14 – 24)

•

Снятие и установка компрессора кондиционера

(Смотрите Главу 55)

•

Снятие и установка ремня привода ГРМ

(Смотрите Главу 11)

•

Снятие и установка  кронштейна опоры двигателя

(Смотрите Главу 32)

Последовательность снятия
1. Соединение

нагнетательной трубки  (?)

2. Насос гидроусилителя рулевого

управления в сборе

3. Кронштейн насоса гидроусилителя

рулевого управления в сборе

4. Кронштейн опоры двигателя
5. Насос охлаждающей жидкости

СИСТЕМА ОХЛАЖДЕНИЯ -

Насос охлаждающей жидкости <6A1>

14-17

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ СНЯТИИ

 СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО

УПРАВЛЕНИЯ В СБОРЕ

Снимите насос гидроусилителя рулевого управления в сборе вместе с
подсоединенными шлангами.
ПРИМЕЧАНИЕ
Закрепите снятый насос гидроусилителя рулевого управления в сборе
веревкой, шнуром и т.п. в таком месте, чтобы он не служил помехой при
снятии кронштейна насоса гидроусилителя рулевого управления в сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА НАСОСА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Равномерно нанесите слой герметика на привалочную плоскость насоса,
так, чтобы не было излишнего кол-ва герметика, а также его пропусков.

Рекомендуемый герметик:

Mitsubishi Genuine Part № MD 970389 или аналог
