Mitsubishi Galant (1997 год). Руководство - часть 4

ОБЩИЕ СВЕДЕНИЯ -

Пользование системой обнаружения неисправностей и контроля

00-11

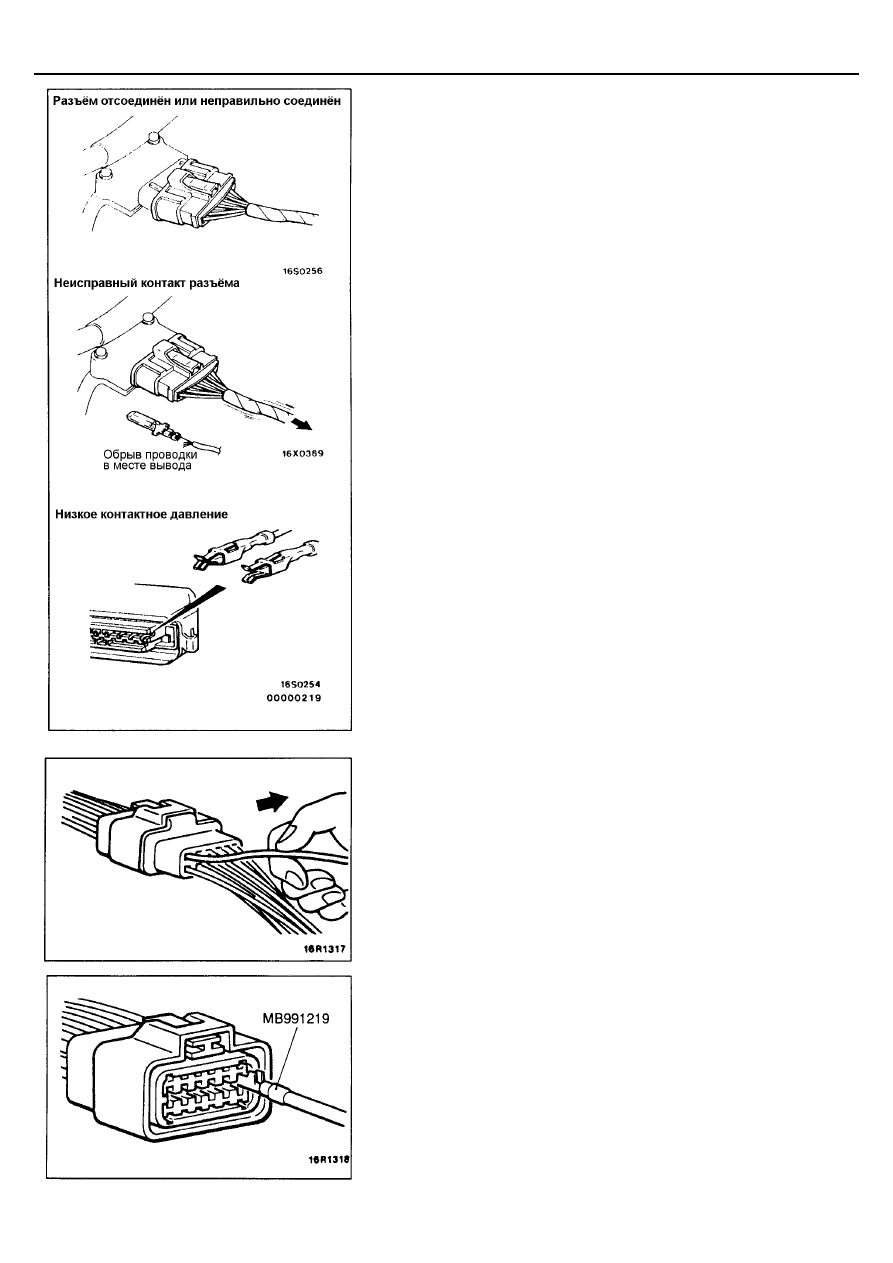

ПРОВЕРКА ПРАВИЛЬНОСТИ СОЕДИНЕНИЯ
РАЗЪЕМОВ

ВИЗУАЛЬНАЯ ПРОВЕРКА

•

Разъем отсоединен или вставлен неправильно.

•

Выпадение выводов разъема.

•

Чрезмерное натяжение проводки в разъеме.

•

Слабый контакт между выводами штырьевой ("папа") и гнездовой

("мама") частей разъема.

•

Слабый контакт вследствие коррозии или попадания внутрь

посторонних частиц.

ПРОВЕРКА ВЫВОДОВ РАЗЪЕМА

В случае повреждения стопора вывода в разъеме, выводы могут выпасть с
обратной стороны разъема, даже при соединенном разъеме. Поэтому
необходимо аккуратно потянуть за каждый провод с обратной стороны
разъема и убедиться в отсутствии выпадения выводов.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА МЕЖДУ
ВЫВОДАМИ

Для проверки надежности контакта между выводами, используйте
специальный инструмент (жгут проверки разъема). Усилие отсоединения
вывода должно быть не менее 1 Н.

ОБЩИЕ СВЕДЕНИЯ -

Пользование системой обнаружения неисправностей и контроля

00-12

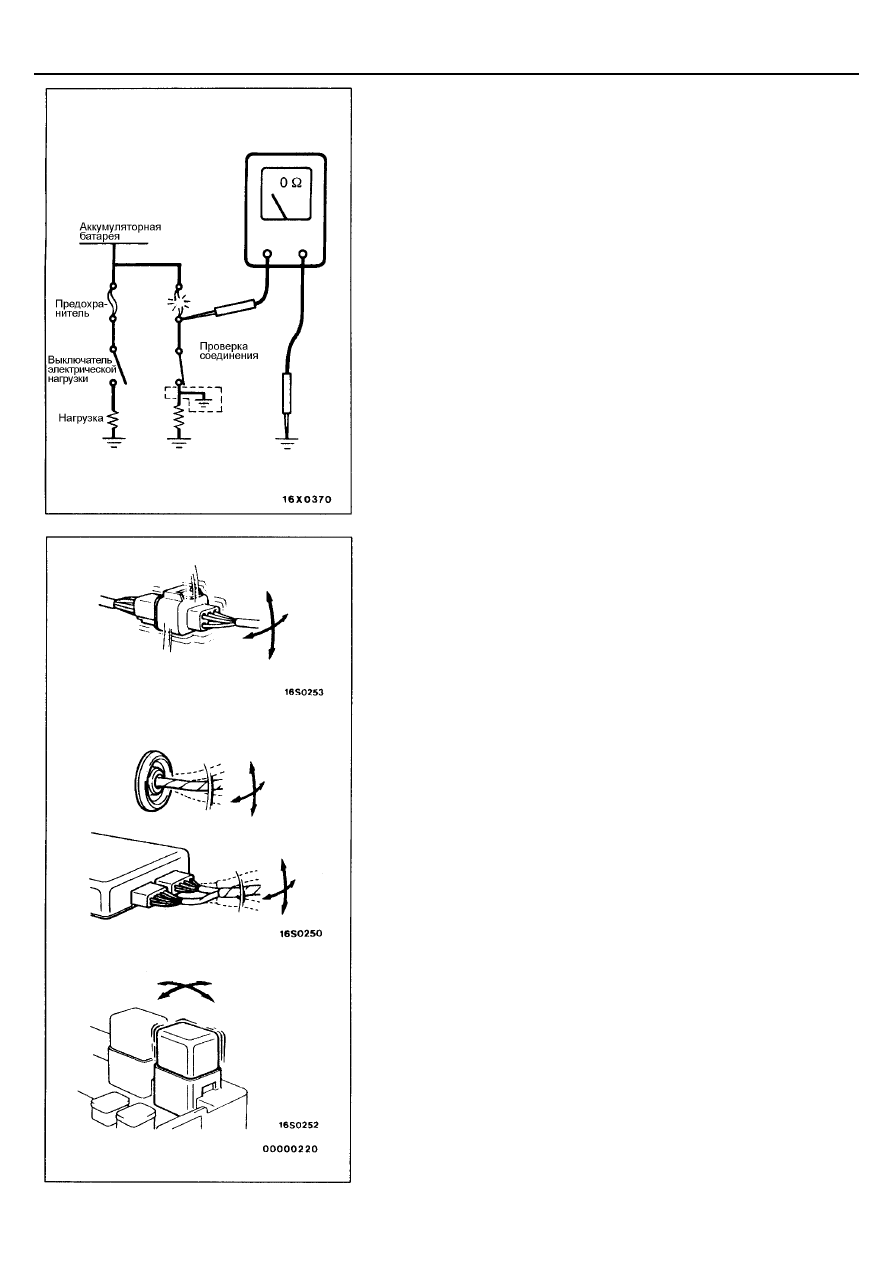

ПРОВЕРКА ЦЕПИ ПРИ ПЕРЕГОРАНИИ
ПРЕДОХРАНИТЕЛЯ

Снимите предохранитель и измерьте сопротивление между землей и
нагрузочным контактом предохранителя.
Установите переключатели всех относящихся к данному предохранителю
цепей в замкнутое положение. Если при этом сопротивление почти
нулевое, то короткое замыкание происходит в цепи между
переключателями и нагрузкой. Если же сопротивление больше нуля, то в
настоящее время не происходит короткого замыкания, однако
кратковременное замыкание вызвало перегорание предохранителя.
Основными причинами короткого замыкания являются:

•

Пережатие провода кузовной деталью.

•

Повреждение изоляции вследствие износа или перегрева.

•

Попадание воды в разъем или цепь.

•

Ошибка человека (ошибочное закорачивание цепи и т.д.).

УКАЗАНИЯ ПО ПОИСКУ ПЕРИОДИЧЕСКИ
ПОВТОРЯЮЩИХСЯ НЕИСПРАВНОСТЕЙ

Периодически повторяющиеся неисправности часто происходят при
определенных условиях и, если эти условия могут быть установлены,
определение причины неисправности становится простым делом. Для
установления условий, при которых возникает неисправность, прежде
всего подробно расспросите владельца автомобиля об условиях
вождения, погодных условиях, частоте повторений и симптомах
неисправности, а затем попытайтесь воспроизвести эти симптомы. После
этого установите, были ли причина возникновения неисправности при этих
условиях связана с вибрацией, температурой или с каким-либо иным
явлением. Если причиной является вибрация, то необходимо произвести
следующие проверки с разъемами и элементами для подтверждения
возникновения неисправности.
Объектами проверки являются разъемы и элементы, указанные в
методике контроля или представленные как вероятный источник
возникновения неисправности (которые показывают коды неисправностей
или симптомы).

•

Аккуратно потрясите разъем вверх и вниз, вправо и влево.

•

Аккуратно потрясите провод вверх, вниз, вправо и влево.

•

Аккуратно покачайте рукой каждый датчик, реле и т.п.

•

Аккуратно потрясите жгуты проводов на подвеске и других

движущихся частях.

ВНИМАНИЕ:
Если определение причины затруднено, возможно использование
на MUT-II режима "Flight Record" (записи).

ОБЩИЕ СВЕДЕНИЯ

 - Идентификация автомобиля

00-13

ИДЕНТИФИКАЦИЯ АВТОМОБИЛЯ

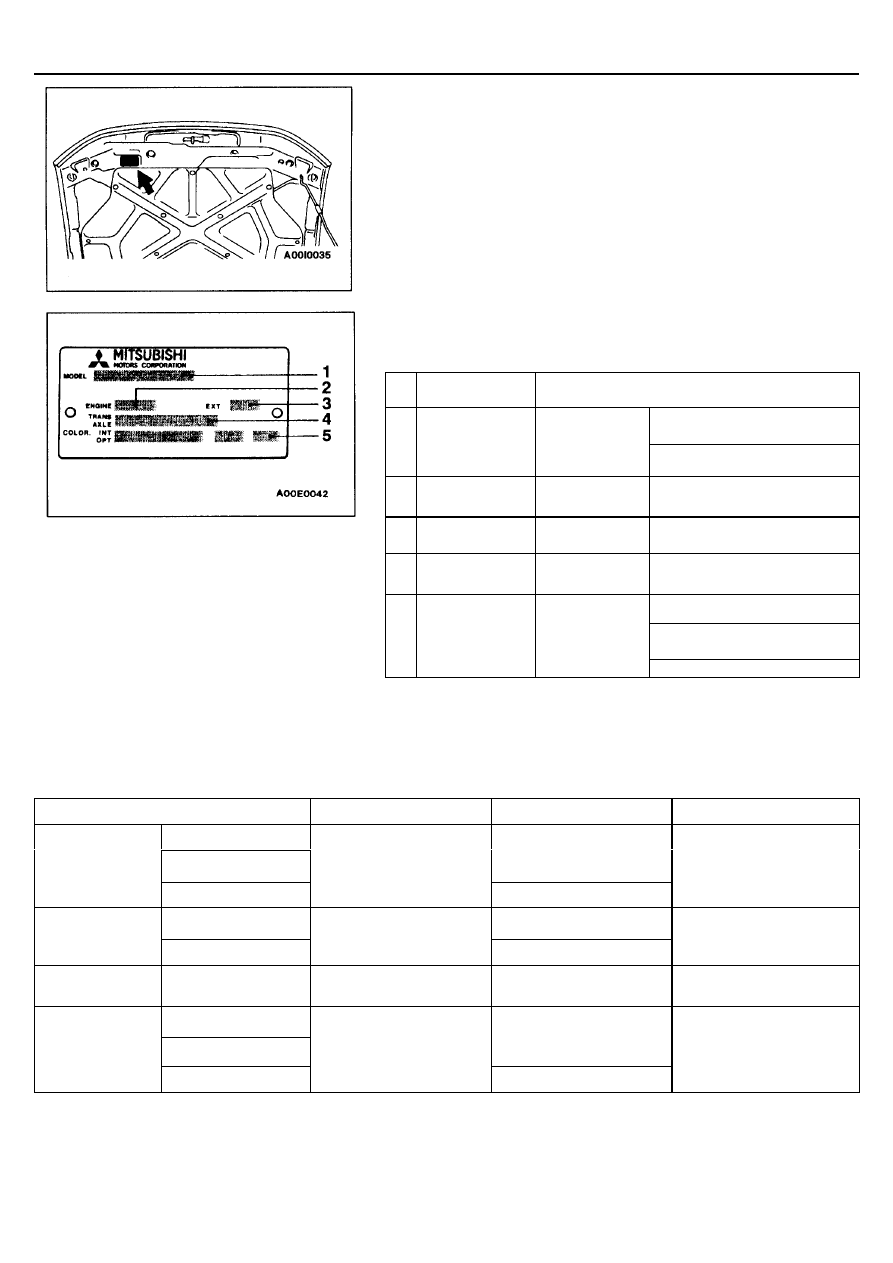

ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА

РАСПОЛОЖЕНИЕ

Табличка с информационным кодом автомобиля приклёпана на наклонной
панели внутри моторного отсека.

ОПИСАНИЕ ИДЕНТИФИКАЦИОННОЙ ТАБЛИЧКИ

На табличке указаны код модели автомобиля, модель двигателя, тип
трансмиссии, и код краски.

№

Наименование

Содержание

CJ1A: модель автомобиля

1

Модель

EA2A
SNHEQL6

SNHEQL6: серия модели

2

Двигатель

4G63

Модель двигателя

3

Внешняя
отделка кузова

В60В

Код внешней отделки
кузова

4

Коробка
передач; Мосты

F5M42

Код коробки передач

В60: код цвета кузова

41Н: код отделки салона

5

Цвет, отделка
салона,
оборудование

В6041Н03V

03V: код оборудования

Для автомобилей с монотонным цветом будет указан код цвета кузова.
Для автомобилей с двумя или более



тонами окраски коды цветов

указываются последовательно.

МОДЕЛИ

<

Седан

>

Код модели

Модель двигателя

Модель коробки передач

Топливная система

SNJEQL6

SNHEQL6

F5M42 (2WD-5MКПП)

ЕА2А

SRHEQL6

4G63-SOHC (1997 см

3

)

F4A42 (2WD-4AКПП)

Распределённый впрыск
топлива

SNGEQL6

F5M42 (2WD-5MКПП)

ЕА5А

SRGEQL6

6A13-SOHC (2497 см

3

)

F4A42 (2WD-4AКПП)

Распределённый впрыск
топлива

ЕА6А

SNHFQL6

4D68-SOHC (1998 см

3

)

F5M42 (2WD-5MКПП)

ТНВД с электронным
управлением

SNJEQL6C

SNHEQL6C

F5M42 (2WD-5MКПП)

ЕА2А

SRHEQL6C

4G63-SOHC (1997 см

3

)

F4A42 (2WD-4AКПП)

Распределённый впрыск
топлива

ОБЩИЕ СВЕДЕНИЯ

 - Идентификация автомобиля

00-14

Код модели

Модель двигателя

Модель коробки передач

Топливная система

SNGEQL6C

F5M42 (2WD-5MКПП)

ЕА5А

SRGEQL6C

6A13-SOHC (2497 см

3

)

F4A42 (2WD-4AКПП)

Распределённый впрыск
топлива

ЕА6А

SNHFQL6C

4D68-SOHC (1998 см

3

)

F5M42 (2WD-5MКПП)

ТНВД с электронным
управлением

SNHEQR6

F5M42 (2WD-5MКПП)

ЕА2А

SRHEQR6

4G63-SOHC (1997 см

3

)

F4A42 (2WD-4AКПП)

Распределённый впрыск
топлива

SNGEQR6

F5M42 (2WD-5MКПП)

ЕА5А

SRGEQR6

6A13-SOHC (2497 см

3

)

F4A42 (2WD-4AКПП)

Распределённый впрыск
топлива

ЕА6А

SNHFQR6

4D68-SOHC (1998 см

3

)

F5M42 (2WD-5MКПП)

ТНВД с электронным
управлением

<Универсал>

Код модели

Модель двигателя

Модель трансмиссии

топливная система

LNJEQL6

LNHEQL6

F5M42 (2WD-5MКПП)

EA2W

LRHEQL6

4G63-SOHC (1997 см

3

)

F4A42 (2WD-4AКПП)

Распределённый впрыск
топлива

LNGEQL6

F5M42 (2WD-5MКПП)

EA5W

LRGEQL6

6A13-SOHC (2497 см

3

)

F4A42 (2WD-4AКПП)

Распределённый впрыск
топлива

EA6W

LNHFQL6

4D68-SOHC (1998 см

3

)

F5M42 (2WD-5MКПП)

ТНВД с электронным
управлением

LNJEQL6C

LNHEQL6C

F5M42 (2WD-5MКПП)

EA2W

LRHEQL6C

4G63-SOHC (1997 см

3

)

F4A42 (2WD-4AКПП)

Распределённый впрыск
топлива

LNGEQL6C

F5M42 (2WD-5MКПП)

EA5W

LRGEQL6C

6A13-SOHC (2497 см

3

)

F4A42 (2WD-4AКПП)

Распределённый впрыск
топлива

EA6W

LNHFQL6C

4D68-SOHC (1998 см

3

)

F5M42 (2WD-5MКПП)

ТНВД с электронным
управлением

LNHEQR6

F5M42 (2WD-5MКПП)

EA2W

LRHEQR6

4G63-SOHC (1997 см

3

)

F4A42 (2WD-4AКПП)

Распределённый впрыск
топлива

LNGEQR6

F5M42(2WD-5MКПП)

EA5W

LRGEQR6

6A13-SOHC (2497 cм

3

)

F4A42 (2WD-4AКПП)

Распределённый впрыск
топлива

EA6W

LNHFQR6

4D68-SOHC (1998 см

3

)

F5M42 (2WD-5MКПП)

ТНВД с электронным
управлением
