Mitsubishi Galant (1997 год). Руководство - часть 2

ОБЩИЕ СВЕДЕНИЯ -

Пользование руководством

00-3

СОКРАЩЕНИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Перечисленные ниже аббревиатуры используются в этом Руководстве для классификации типов моделей.

2000: Обозначает модели, оснащённые бензиновым двигателем с рабочим объёмом 2000 см

3

 (4G63).

2500: Обозначает модели, оснащённые бензиновым двигателем с рабочим объёмом 2500 см

3

 (6А13).

2000D: Обозначает модели, оснащённые дизелем с рабочим объёмом 2000 см

3

 (4D68).

MPI: Обозначает систему распределённого  впрыска или двигатель, оснащённый системой распределенного впрыска.
SOHC: Обозначает двигатель с одним верхним распределительным валом или модели, оснащённые таким двигателем.
МКПП: Обозначает механическую коробку перемены передач или модели, оснащённые механической коробкой
перемены передач.
АКПП: Обозначает автоматическую коробку передач или модели, оснащённые автоматической коробкой передач.
А/С: Обозначает воздушный кондиционер.

ОБЩИЕ СВЕДЕНИЯ -

Пользование руководством

00-4

ОБЪЯСНЕНИЯ ПО СОДЕРЖАНИЮ РУКОВОДСТВА

Перечислены операции, которые
необходимо выполнить перед началом
работ в текущем разделе, и операции,
которые необходимо выполнить после их

В начале каждого раздела помещен
рисунок, позволяющий пользователю
лучше понять, как выглядят описанные
узлы и детали при сборке.

Специальные символы указывают места
смазки.

Операции по обслуживанию и ремонту
Под рисунком помещаются пронумерованные списки,
указывающие последовательность выполнения
операций по обслуживанию и ремонту
•  Последовательность снятия деталей и узлов:

Номера деталей и узлов соответствует их номеру
на рисунке и указывают последовательность их
снятия.

•  Последовательность разборки узлов:

Номера деталей и узлов соответствует их номеру
на рисунке, и указывают последовательность
разборки.

•  Последовательность установки деталей и узлов:

Указывается отдельно, если установка не
возможна в обратной снятию последовательности.
Не приводится, если установка возможна в
обратной снятию последовательности.
•  Последовательность сборки узлов:

Указывается отдельно, если сборка не возможна в
обратной разборке последовательности. Не
приводится, если сборка возможна в обратной
разборке последовательности.

Консистентная смазка

(если специально не указывается  тип и
марка применяется универсальная смазка)

Герметик или клей

Тормозная жидкость или масло для
автоматических трансмиссий (ATF)
Моторное масло, трансмиссионное масло
или компрессорное масло (конд-р)
Самоклеющаяся лента или
бутилкаучуковая лента

Классификация основных операций по разборке и сборке
Основные наиболее сложные и ответственные операции по разборке и сборке, а
также снятию и установке, связанные с применением  специальных приемов и
инструментов, необходимостью контроля номинальных величин соответствующих
характеристик и т.п. группируются в отдельный раздел и подробно объясняются.

Указывает на наличие специальных операций, требующих особого внимания при снятии и разборке.
Указывает на наличие специальных операций, требующих особого внимания при установке и сборке.

Символы, обозначающие места нанесения смазки,
герметика и клея

Места нанесения смазки, герметика и клея
указываются с использованием символов на
рисунках, или на следующих за рисунками
страницах, особенности применения смазки,
герметика и клея (самоклеющийся ленты)
описываются.

ОБЩИЕ СВЕДЕНИЯ -

Пользование руководством

00-5

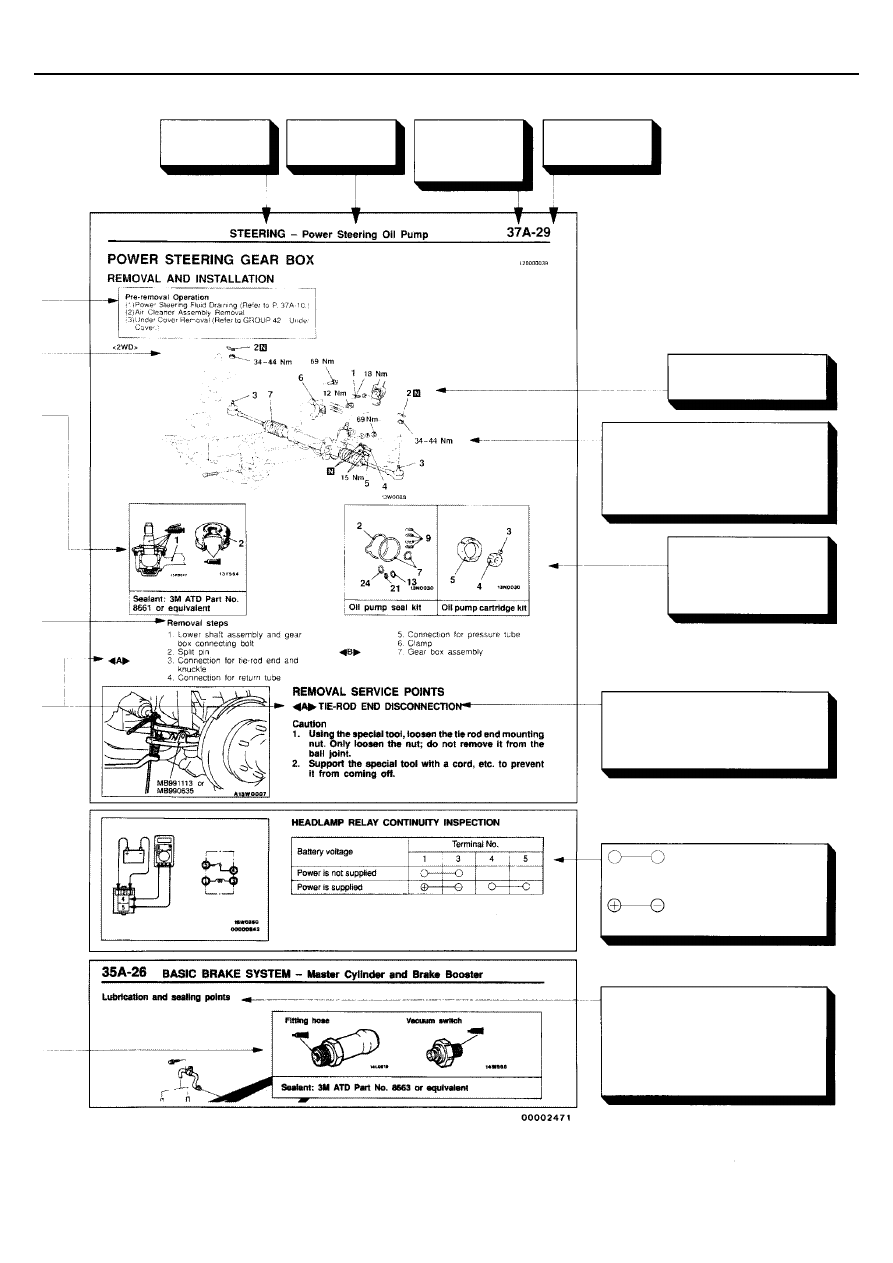

Название следующей за
страницей с рисунком страницы,
на которой  приводится
информация о местах
применения смазки и клея или
герметика

Указывает на наличие
замкнутой цепи между
тестируемыми выводами
Указывает выводы, к
которым подается
напряжение от аккумулятора

Указаны основные операции,
требующие повышенного внимания,
важные моменты по снятию,
установке, разборке и сборке

Изображен ремонтный
набор или комплект
деталей (только очень
часто используемые
детали).

Указывает момент затяжки.
Для болтов и гаек, момент затяжки
которых не указан, смотрите
«Таблицу стандартных моментов
затяжки».

Указывает детали
одноразового
применения.

Указывает

название главы

Указывает
название
параграфа

Указывает
номер главы

Указывает №
страницы

ОБЩИЕ СВЕДЕНИЯ -

Пользование системой обнаружения неисправностей и контроля

00-6

МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И
СИСТЕМ

Поиск неисправностей в электронных системах управления, для которых может быть использован прибор MUT-II, следует
базовой блок-схеме, описанной ниже. Более того, даже в системах, для которых прибор MUT-II не может быть использован,
часть этих систем ещё следуют этой блок-схеме.

СОДЕРЖАНИЕ РАЗДЕЛА "ПОИСК НЕИСПРАВНОСТЕЙ"

1.СТАНДАРТНЫЙ ПУТЬ ДИАГНОСТИКИ ПРИ ПОИСКЕ НЕИСПРАВНОСТЕЙ

Разделы поиска неисправностей следуют основному алгоритму диагностики, приведенному ниже. Если алгоритм
диагностики отличается от показанного ниже или требуется дополнительное объяснение, то детали таких отличий или
особенностей также будут перечислены.

Метод диагностики

2. ПРОВЕРКА РАБОТЫ СИСТЕМЫ (УЗЛА) И ПРОВЕРКА НАЛИЧИЯ ПРИЗНАКОВ

НЕИСПРАВНОСТИ

Если проверка признаков неисправности затруднена, то показываются процедуры выполнения  проверочной операции и
проверка признаков неисправности.

3. ФУНКЦИЯ ДИАГНОСТИКИ

Перечисляются детали, отличающиеся от приведённых в параграфе ( подразделе ) "Функция диагностики" на следующей
странице.

Сбор информации от клиента

Проверка наличия признака неисправности

Считайте код неисправности

Считайте код неисправности

После того как Вы запишите код
неисправности, сотрите коды
неисправности из памяти
электронного блока управления

Перепроверьте наличие признака

неисправности

Считайте коды неисправности

Обратитесь к «Таблице поиска
неисправностей по их признакам»
соответствующей главы (системы)

Обратитесь к «Таблице кодов неисправности»
соответствующей главы (системы)

Периодически возникающие неисправности
(См. стр. 00 – 12)

Не повторяется

Повторяется вновь

Нет кодов
неисправности или
связь с MUT-II
невозможна

Высвечивается код
неисправности

Высвечивается код
неисправности

Нет кода
диагностики

Нет кода

неисправности

Высвечивается код

неисправности
