Правила загрузки

ОСТОРОЖНО



Ходовые качества загруженного автомобиля зависят от распределения груза. При загрузке и транспортировке груза выполняйте следующие рекомендации:

• Общая масса перевозимого груза, включая пассажиров, не должна превышать полную нормативную массу и допустимые нагрузки на мосты автомобиля.
• По возможности размещайте перевозимые Вами предметы в багажном отделении.
• Укладывайте тяжелый груз в багажном отделении как можно дальше вперед и как можно ниже.
• Не загружайте автомобиль выше верхней кромки спинок сидений.
• По возможности, всегда транспортируйте груз позади незанятых сидений.
• При загрузке навешивайте предохранительную сетку.
• Крепите груз средствами крепления, обладающими достаточной прочностью на разрыв и истирание. Обезопасьте острые края мягким материалом.

Информация

Средства крепления Вы можете приобрести в специализированной мастерской с квалифицированным персоналом.



Вещевые отсеки

Важные указания по технике безопасности

Вещевые отсеки в передней части автомобиля

Вещевой ящик



Открывание: потяните за ручку   и откройте крышку вещевого ящика  .



Закрывание: откиньте крышку вещевого ящика   вверх до фиксации.

В вещевом ящике можно размещать предметы формата A4 или, например, iPad®. В автомобилях с системой ароматизации подробнее полезный объем вещевого ящика уменьшен.

Разблокировка и блокировка вещевого ящика возможна только при помощи аварийного ключа подробнее.



Блокировка: вставьте аварийный ключ в замок и поверните его на четверть оборота вправо в положение.



Разблокировка: вставьте аварийный ключ в замок и поверните его на четверть оборота влево в положение  .

Отделение для очков



Открывание: нажмите на маркировку  .

Отделение для очков откидывается вниз.

Следите за тем, чтобы во время движения отделение для очков было закрыто.

Вещевой отсек в центральной консоли впереди

Вещевой отсек (пример)



Слегка нажмите в направлении стрелки на декоративный элемент  .

Крышка   откидывается вверх.

Вещевой отсек / отсек для телефона под подлокотником

Вещевой отсек (пример)



Открывание: нажмите на кнопку спереди  .

Вещевой отсек открывается.

В зависимости от комплектации автомобиля в вещевом отсеке установлены:

• слот карты памяти SD
• мультимедийный модуль подключения с 2 гнездами для подключения приборов USB, например устройств iPod®, iPhone® или MP3-плеера (см. электронное "Руководство по эксплуатации")
• держатель для мобильных телефонов
• впереди вверху небольшое вещевое отделение

Вещевой отсек в дверях

В вещевом отсеке   в дверях можно, например, размещать свернутый сигнальный жилет (дверь водителя) и сумку с документами на автомобиль (дверь переднего пассажира).

В дверях   можно размещать бутылки емкостью до 1,0 л.

Вещевые отсеки в задней части автомобиля

Вещевой отсек в задней части салона



Открывание: опустите подлокотник вниз.



Нажмите впереди на фиксатор   и поднимите вверх крышку подлокотника.

Дополнительные возможности размещения багажа

Сумка для лыж и сноубордов

Важные указания по технике безопасности

Крепление сумки для лыж и сноубордов в багажном отделении



Откиньте спинку среднего сиденья в задней части салона вперед подробнее.



Просуньте сумку для лыж и сноубордов между спинками крайних сидений в задней части салона. Следите за тем, чтобы колесики на сумке для лыж и сноубордов находились в багажном отделении.



Откройте на сумке для лыж и сноубордов застежку   и загрузите в сумку лыжи или сноуборды.



Закройте сумку для лыж и сноубордов.



Затяните стяжной ремень   за свободный конец так, чтобы лыжи или сноуборды зафиксировались в сумке для лыж и сноубордов.



Закрепите крепежные ремни   крест-накрест за крючки   в крепежных проушинах  , как показано на изображении.

Многоместное заднее сиденье EASY-PACK Quickfold

Важные указания по технике безопасности

Откидывание спинки сиденья в задней части автомобиля вперед

Подготовка



Автомобили без функции памяти: при необходимости передвиньте сиденье водителя или переднего пассажира вперед.



Автомобили с функцией памяти: при откидывании вперед одной или нескольких спинок сидений в задней части салона соответствующее переднее сиденье во избежание столкновения при необходимости немного передвигается вперед.



При работающем двигателе сиденье водителя не передвигается в крайнее переднее положение.





При необходимости полностью опустите вниз подголовники спинки сиденья в задней части салона.



Язычок замка ремня безопасности   вставьте в держатель ленты ремня безопасности  .

Ручка разблокировки в багажном отделении



Потяните за левую или правую ручку разблокировки  .

Соответствующая спинка сиденья откидывается вперед.



При необходимости передвиньте сиденье водителя или переднего пассажира назад.

Ручка разблокировки рядом со спинкой сиденья

Ручка разблокировки рядом со спинкой сиденья имеется только в автомобилях с дверью багажного отделения EASY-PACK.



Потяните за левую или правую ручку разблокировки   сбоку рядом со спинками сидений.

Соответствующая спинка сиденья откидывается вперед.



При необходимости передвиньте сиденье водителя или переднего пассажира назад.

Спинка среднего сиденья



Потяните ручку разблокировки   вперед.

Спинка сиденья в задней части салона   разблокирована.



Откиньте спинку сиденья в задней части автомобиля   вперед.



При необходимости передвиньте сиденье водителя или переднего пассажира назад.

Откидывание спинки сиденья в задней части автомобиля в исходное положение

Указание



Спинка левого и правого сиденья:



При необходимости передвиньте сиденье водителя или переднего пассажира вперед.



Откиньте спинку сиденья в задней части салона   назад до фиксации.

Если спинка сиденья в задней части салона не зафиксировалась и не заблокировалась, то это отображается на мультифункциональном дисплее комбинации приборов. Дополнительно раздается предупредительный звуковой сигнал.



При необходимости отрегулируйте подголовник подробнее.



При необходимости передвиньте сиденье водителя или переднего пассажира назад.

Спинка среднего сиденья:



При необходимости передвиньте сиденье водителя или переднего пассажира вперед.



Откиньте спинку сиденья   назад до фиксации.

Красный указатель блокировки   больше не виден.



При необходимости отрегулируйте подголовник подробнее.



При необходимости передвиньте сиденье водителя или переднего пассажира назад.

Блокировка средней спинки сиденья в задней части автомобиля

Для защиты багажного отделения от несанкционированного доступа отдельный элемент разблокировки средней спинки сиденья можно заблокировать с помощью сдвижного фиксатора. Она может откидываться вперед только вместе с левой спинкой сиденья.



Блокировка: откиньте вперед левую и среднюю спинку сиденья. Следите за тем, чтобы средняя и левая спинки сиденья были зафиксированы и соединены.



Передвиньте сдвижной фиксатор   вверх.

Механизм разблокировки средней спинки сиденья заблокирован.



Разблокировка: откиньте вперед левую и среднюю спинки сиденья в задней части салона.



Передвиньте сдвижной фиксатор   вниз.

Крепление груза

Крепежные проушины

Выполняйте следующие указания по креплению груза:

• Учитывайте правила загрузки подробнее.
• Пользуйтесь для крепления груза крепежными проушинами.
• Нагружайте крепежные проушины равномерно.
• Не пользуйтесь для крепления груза эластичными ремнями или сетками. Они предназначены только для предохранения от смещения легких грузов.
• Не протягивайте средства крепления через острые края или углы.
• Обезопасьте острые края мягким материалом.

Крепежные проушины в багажном отделении

Крючок для сумок

ОСТОРОЖНО



Указание



Крючок для сумок

Горизонтальная шторка багажного отделения

Важные указания по технике безопасности

Разматывание и сматывание горизонтальной шторки багажного отделения



Разматывание: потяните горизонтальную шторку багажного отделения   назад и закрепите ее слева и справа в держателях  .



Сматывание: выведите горизонтальную шторку багажного отделения слева и справа из держателей  .

Вы можете изменять положение задней части горизонтальной шторки багажного отделения – парковочное положение (горизонтально) или положение для загрузки (откинуто вниз).



Парковочное положение: переместите ручку   вперед и вставьте держатель   под горизонтальной шторкой багажного отделения   в направляющую  .



Положение для загрузки: переместите ручку   вперед.



Заднюю часть   горизонтальной шторки багажного отделения   откиньте вниз и надавите, чтобы она зафиксировалась до характерного щелчка.

Демонтаж и монтаж горизонтальной шторки багажного отделения



Демонтаж: убедитесь в том, что горизонтальная шторка багажного отделения   смотана.



Надавите концевой колпачок горизонтальной шторки багажного отделения   на правой стороне при помощи ручки   по направлению стрелки.



Вдавите горизонтальную шторку багажного отделения   в противоположный элемент крепления  .



Выньте горизонтальную шторку багажного отделения   вверх.



Монтаж: вставьте горизонтальную шторку багажного отделения   в элемент крепления   на левой стороне.



Надавите противоположный концевой колпачок горизонтальной шторки багажного отделения   по направлению стрелки и сверху вставьте горизонтальную шторку багажного отделения   в правый элемент крепления  .

Если горизонтальная шторка багажного отделения не используется, то ее можно убрать под пол багажного отделения.

Багажная сетка

Важные указания по технике безопасности

Монтаж багажной сетки



Откройте пол багажного отделения подробнее и откиньте его вперед.



Поверните пол багажного отделения   вверх и выньте его из передних направляющих вверх.



Потяните пол багажного отделения   немного назад, наклоните немного вбок и выньте из багажного отделения.



Положите пол багажного отделения   согласно изображению на чистое основание.



Натяните резиновый ремешок   над передней частью пола багажного отделения. При этом разместите резиновый ремешок   непосредственно под уплотнителями  .



Язычок   должен быть направлен вверх.





Сложите пол багажного отделения   и в горизонтальном положении до упора вставьте в багажное отделение.



Поверните пол багажного отделения   вверх так, чтобы уплотнители   с обеих сторон зафиксировались в направляющих   с характерным звуком.



Убедитесь, что резиновый ремешок   проходит под накладкой  .



Поверните пол багажного отделения вниз и откиньте вверх заднюю часть  . При этом разместите резиновый ремешок   согласно изображению под запором  .



Откиньте заднюю часть   пола багажного отделения   вниз и плотно вставьте в замок.

Крючки для одежды на двери багажного отделения

Крючки для одежды

Вставной модуль багажного отделения (телескопические штанги)

Общие указания

Важные указания по технике безопасности

Монтаж



Откройте пол багажного отделения   подробнее.



Установите держатели   в требуемое положение по сторонам на полу багажного отделения  .



Закройте   пол багажного отделения.



Поверните крепежные элементы   до .



Вставьте крепежные элементы   в держатели  .



Разложите телескопическую штангу  .



Вставьте телескопическую штангу   в крепежные элементы  .



Поверните оба крепежных элемента   до , чтобы они ощутимо зафиксировались.

Дополнительный отсек под полом багажного отделения

Важные указания по технике безопасности

Открывание и закрывание пола багажного отделения



Открывание: откройте дверь багажного отделения.



Нажмите ручку   в месте рифления   вниз.

Ручка   откидывается вверх.



Потяните за ручку   и откиньте пол багажного отделения вперед.



Откиньте крючок   на обратной стороне пола багажного отделения и зацепите за направляющую подголовника  .



Закрывание: выведите крючок   из направляющей подголовника  .



Возьмитесь за язычок   и откиньте пол багажного отделения назад.



Нажмите на пол багажного отделения вниз до фиксации.

Блокировка и разблокировка пола багажного отделения

	Пол багажного отделения разблокирован
	Пол багажного отделения заблокирован

Пол багажного отделения можно заблокировать и разблокировать с помощью аварийного ключа.

Верхний багажник

Важные указания по технике безопасности

Крепление верхнего багажника

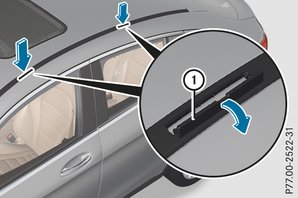

Осторожно откройте защитные крышки   в направлении стрелки и откиньте их вверх.



Крепите верхний багажник на крыше только в точках под заглушками  .



Соблюдайте инструкцию изготовителя по монтажу.

////////////////////////////////
