Мерседес-Бенц GLC (купе). Система облегчения паркования "ПАРКТРОНИК"

Система "ПАРКТРОНИК" является электронной системой облегчения паркования с ультразвуковыми датчиками. С помощью шести датчиков в переднем бампере и шести в заднем бампере она контролирует пространство вокруг Вашего автомобиля. При помощи световой и звуковой сигнализации система облегчения паркования "ПАРКТРОНИК" информирует Вас о расстоянии между Вашим автомобилем и препятствием.

Система облегчения паркования "ПАРКТРОНИК" является лишь вспомогательным средством. Она не освобождает водителя от обязанности внимательно следить за непосредственным окружением автомобиля. Ответственность за безопасное маневрирование, паркование и выезд с места парковки в любом случае несете Вы лично. Убедитесь в том, что при маневрировании, парковании и выезде с места парковки в зоне маневрирования не находятся люди, животные или предметы.

Указание

Система облегчения паркования "ПАРКТРОНИК" автоматически активируется при:

включении зажигания
переключении коробки передач в положение ,

При скорости выше 18 км/ч система облегчения паркования PARKTRONIC выключается. На более низкой скорости она снова включается.

После установления электрического соединения между Вашим автомобилем и прицепом система "ПАРКТРОНИК" для задней зоны деактивируется.

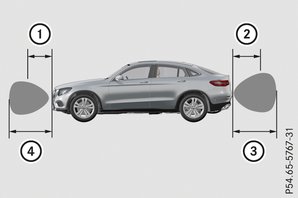

Радиус действия датчиков

Система облегчения паркования "ПАРКТРОНИК" не учитывает препятствия, находящиеся:

ниже зоны действия датчиков, например людей, животных или предметы,
выше зоны действия датчиков, например выступающий груз, свесы или погрузочные платформы грузовиков.

Датчики в переднем бампере, слева (пример)

	примерно 60 см (по углам)
	примерно 80 см (по углам)
	примерно 120 см (по центру)
	примерно 100 см (по центру)

Датчики должны быть свободными от грязи, льда или налипшего мокрого снега. В противном случае их функционирование нарушается. Регулярно очищайте датчики, стараясь не поцарапать и не повредить их подробнее.

Минимальное расстояние

По центру	примерно 20 см
По углам	примерно 15 см

Если в этой зоне находится препятствие, то загорается соответствующая предупредительная индикация и раздается предупредительный звуковой сигнал. При приближении к объекту на расстояние меньше минимального индикация расстояния может выключиться.

Предупредительная индикация

	Сегменты левой стороны автомобиля
	Сегменты правой стороны автомобиля
	Индикация готовности к измерению

Предупредительная индикация показывает расстояние между датчиками и препятствием. Сигнализатор передней зоны находится на комбинации приборов. Предупредительная индикация задней зоны находится в задней части салона в обшивке крыши.

Предупредительная индикация каждой стороны автомобиля имеет пять желтых и два красных сегмента. Если загорается индикация готовности к измерению

, то система облегчения паркования "ПАРКТРОНИК" готова к измерению.

Какая предупредительная индикация активируется при работающем двигателе, зависит от выбранного положения коробки передач и направления движения автомобиля.

Положение коробки передач	Предупредительная индикация
	Передняя зона активирована.
, или движение автомобиля назад	Задняя и передняя зоны активированы.
	Предупредительная индикация не активирована.

По мере приближения автомобиля к препятствию в зависимости от расстояния до него загораются один или несколько сегментов. Дополнительно включаются звуковые сигналы.

Если расстояние до препятствия является достаточным, то включается прерывистый звуковой сигнал. Чем короче расстояние до препятствия, тем короче становятся паузы прерывистого звукового сигнала. При достижении минимального расстояния включается непрерывный сигнал.

Выключение или включение системы облегчения паркования "ПАРКТРОНИК"

	Кнопка на передней панели
	Кнопка на центральной консоли
	Выключение или включение системы облегчения паркования "ПАРКТРОНИК"
	Контрольная лампа

Если горит контрольная лампа

, то система облегчения паркования "ПАРКТРОНИК" выключена. В этом случае парковочный автопилот также недоступен.

Информация

При повороте ключа в замке зажигания в положение

система облегчения паркования "ПАРКТРОНИК" включается автоматически.

Проблемы с системой облегчения паркования "ПАРКТРОНИК"

Проблема

Возможные причины и последствия Решения

Загораются только красные сегменты предупредительной индикации системы облегчения паркования "ПАРКТРОНИК". Дополнительно примерно в течение двух секунд раздается предупредительный звуковой сигнал.

После этого система облегчения паркования "ПАРКТРОНИК" отключается, и загорается контрольная лампа на кнопке системы облегчения паркования "ПАРКТРОНИК".

Система облегчения паркования "ПАРКТРОНИК" неисправна и отключилась.

При частом возникновении проблем обратитесь для проверки системы облегчения паркования "ПАРКТРОНИК" в специализированную мастерскую с квалифицированным персоналом.

Загораются только красные сегменты предупредительной индикации системы облегчения паркования "ПАРКТРОНИК". После этого система облегчения паркования "ПАРКТРОНИК" отключается.

Датчики системы облегчения паркования "ПАРКТРОНИК" загрязнены или неисправны.

Очистите датчики системы облегчения паркования "ПАРКТРОНИК" подробнее.

Снова включите зажигание.

Возможны помехи от другого источника радиоволн или ультразвука.

Проверьте функционирование системы облегчения паркования "ПАРКТРОНИК" в другом месте.

Видеокамера заднего хода

Общие указания

Видеокамера заднего хода

– это визуальное устройство облегчения паркования и маневрирования. Она отображает на дисплее мультимедийной системы зону позади автомобиля с помощью вспомогательных линий.

Зона позади автомобиля изображается как во внутреннем зеркале заднего вида – зеркально.

Информация

Текстовая индикация в мультимедийной системе зависит от установленного языка. Нижеследующая индикация видеокамеры заднего хода на дисплее мультимедийной системы приведена в качестве примера.

Важные указания по технике безопасности

Видеокамера заднего хода – лишь вспомогательное средство. Она не освобождает Вас от обязанности следить за непосредственным окружением. Ответственность за безопасное маневрирование и паркование в любом случае несете Вы лично. Убедитесь в том, что при маневрировании и парковании в зоне маневрирования не находятся люди, животные или предметы.

Видеокамера заднего вида не функционирует или функционирует лишь ограниченно:

если открыта дверь багажного отделения,
при сильном дожде, снегопаде или густом тумане
ночью или при движении на автомобиле в очень темном месте
если на камеру падает слишком яркий свет
при освещении ближайшего окружения автомобиля люминесцентными лампами или светодиодным освещением (возможно мерцание изображения на дисплее)
при резком перепаде температуры, например зимой при въезде с холода в обогреваемый гараж
если линза видеокамеры загрязнена или закрыта ‒ учитывайте указания по очистке подробнее
при повреждении задней части Вашего автомобиля ‒ В таком случае для проверки положения и установки видеокамеры обратитесь в специализированную мастерскую с квалифицированным персоналом.

Вследствие монтажа дополнительного навесного оборудования на задней части автомобиля (например, держателя номерного знака, крепления для велосипедов) поле зрения и другие функции видеокамеры заднего хода могут быть ограничены.

Видеокамера заднего хода защищена от дождя или пыли при помощи крышки. Если видеокамера заднего хода включена, то эта крышка открывается.

Крышка снова закрывается:

после окончания маневрирования,
при выключении двигателя,
при открывании багажного отделения.

Учитывайте указания по очистке подробнее.

По техническим причинам крышка может оставаться открытой еще некоторое время после выключения видеокамеры заднего хода.

Включение и выключение видеокамеры заднего хода

Включение: убедитесь в том, что в мультимедийной системе выбрана функция Активирование при передаче R (см. электронное "Руководство по эксплуатации").

Включите передачу заднего хода.

Крышка видеокамеры заднего хода открывается. На дисплее мультимедийной системы с помощью вспомогательных линий индицируется зона позади автомобиля.

Индикация видеокамеры заднего хода доступна во время всего процесса маневрирования.

Переключение режима работы в автомобилях с тягово-сцепным устройством: выберите при помощи контроллера символ

для переключения на функцию "Паркование задним ходом" или символ

для переключения на функцию "Присоединение прицепа".

Символ выбранной функции выделяется.

Выключение: переключите коробку передач в положение

Или:

Двигайтесь вперед со скоростью выше 12 км/ч.

Индикация в мультимедийной системе

На изображении видеокамеры заднего хода препятствия могут быть представлены в искаженном виде, неправильно или вообще не видны. Видеокамера заднего хода не отображает препятствия в следующих местах:

в непосредственной близости от заднего бампера,
под задним бампером.
в ближней зоне над выемкой ручки двери багажного отделения,

Указание

	Желтая вспомогательная линия на расстоянии примерно 4,0 м от задней части автомобиля
	Белые вспомогательные линии без поворота рулевого колеса, ширина автомобиля с учетом наружных зеркал заднего вида (статические)
	Желтые вспомогательные линии ширины автомобиля с учетом наружных зеркал заднего вида, при текущем повороте рулевого колеса (динамические)
	Желтые траектории движения шин при текущем повороте рулевого колеса (динамические линии)

	Желтая вспомогательная линия на расстоянии примерно 1,0 м от задней части автомобиля
	Средний мост автомобиля (расчетная линия)
	Бампер
	Красная вспомогательная линия на расстоянии примерно 0,30 м от задней части автомобиля

Если коробка передач находится в положении

, то на изображении видеокамеры появляются вспомогательные линии.

Эти расстояния действительны только для объектов, находящихся на уровне земли.

	Передняя предупредительная индикация
	Задняя предупредительная индикация
	Дополнительный символ автомобиля в качестве индикации готовности к измерению системы облегчения паркования "ПАРКТРОНИК"

Автомобили с системой облегчения паркования "ПАРКТРОНИК": если система облегчения паркования "ПАРКТРОНИК" готова к измерению подробнее, то на дисплее мультимедийной системы появляется символ автомобиля

. Если элементы предупредительной индикации системы облегчения паркования "ПАРКТРОНИК" активированы или горят, то элементы предупредительной индикации

на дисплее мультимедийной системы также активированы и горят соответственно.

Функция "Паркование задним ходом"

Паркование задним ходом по прямой без поворота рулевого колеса

	Белая вспомогательная линия без поворота рулевого колеса — ширина автомобиля с учетом наружных зеркал заднего вида (статическая)
	Желтые вспомогательные линии ширины автомобиля с учетом наружных зеркал заднего вида – динамические, при текущем повороте рулевого колеса
	Желтая вспомогательная линия на расстоянии примерно 1,0 м от задней части автомобиля
	Красная вспомогательная линия на расстоянии примерно 0,30 м от задней части автомобиля

Убедитесь в том, что видеокамера заднего хода включена подробнее.

Отображается полоса движения и вспомогательные линии.

Проверьте по белой вспомогательной линии

, достаточен ли для автомобиля размер места парковки.

Используя в качестве ориентира белую вспомогательную линию

, осторожно подайте автомобиль задним ходом до достижения конечного положения.

В этом случае красная вспомогательная линия

находится в конце места парковки. Автомобиль стоит на месте парковки почти прямо.

Паркование задним ходом поперек с поворотом рулевого колеса

Проехав место парковки, остановите автомобиль с учетом дорожной ситуации.

Убедитесь в том, что видеокамера заднего хода включена подробнее.

На изображении с видеокамеры отображается полоса движения и вспомогательные линии.

Поверните на стоящем автомобиле рулевое колесо в направлении места парковки настолько, чтобы желтые вспомогательные линии

достигли разметки места парковки

Желтые вспомогательные линии

динамично адаптируются к текущему повороту рулевого колеса.

Сохраняя угол поворота рулевого колеса, осторожно подайте автомобиль задним ходом.

Остановите автомобиль, если он находится параллельно месту парковки.

	Разметка места парковки
	Белые вспомогательные линии — при текущем повороте рулевого колеса

Белые вспомогательные линии

должны находиться как можно более параллельно линиям разметки места парковки

После остановки автомобиля поверните рулевое колесо в положение движения по прямой.

	Красная вспомогательная линия на расстоянии примерно 0,30 м от задней части автомобиля
	Белые вспомогательные линии — без поворота рулевого колеса
	Конец места парковки

Осторожно подайте автомобиль задним ходом до достижения конечного положения.

Красная вспомогательная линия

находится на конце места парковки

. Автомобиль стоит на месте парковки почти прямо.

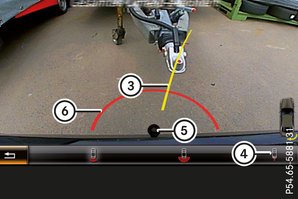

Функция "Присоединение прицепа"

	Центр автомобиля на желтой вспомогательной линии на расстоянии примерно 1,0 м от задней зоны
	Дышло прицепа

Функция имеется только в автомобилях с тягово-сцепным устройством.

Установите дышло прицепа

перед присоединением прицепа по высоте таким образом, чтобы оно находилось немного выше шаровой головки.

Расположите автомобиль по центру по отношению к дышлу прицепа

	Расчетная линия до дышла прицепа
	Символ функции "Присоединение прицепа"
	Шаровая головка
	Красная вспомогательная линия на расстоянии примерно 0,30 м от шаровой головки

При помощи контроллера мультимедийной системы выберите символ

Функция "Присоединение прицепа" выбрана. Теперь расстояния действительны только для объектов, находящихся на высоте шаровой головки.

Осторожно подайте автомобиль задним ходом, при этом расчетная линия до дышла прицепа

должна быть направлена примерно на дышло прицепа

Осторожно подайте автомобиль задним ходом, продолжая движение до тех пор, пока дышло прицепа

не достигнет красной вспомогательной линии

Расстояние между дышлом прицепа

и красной вспомогательной линией

сейчас составляет примерно 0,30 м.

Присоедините прицеп подробнее.

Функция "Широкоугольное изображение"

	Символ функции широкоугольного изображения
	Ваш автомобиль
	Предупредительная индикация системы облегчения паркования "ПАРКТРОНИК"

При помощи видеокамеры заднего хода можно также выбрать широкоугольное изображение.

Если система облегчения паркования "ПАРКТРОНИК" готова к измерению подробнее, то на дисплее мультимедийной системы появляется символ собственного автомобиля. Если предупредительная индикация системы облегчения паркования "ПАРКТРОНИК" активирована, то предупредительная индикация

на дисплее мультимедийной системы горит соответственно желтым или красным цветом.

Распознавание объектов

Видеокамера заднего хода помогает распознавать движущиеся и неподвижные объекты. Распознанный объект (человек, автомобиль или иное препятствие) выделяется полосой индикации. Объекты на среднем и большом расстоянии выделяются желтой полосой индикации. При очень маленьком расстоянии до объекта полоса индикации имеет красный цвет.

Распознавание объектов работает исключительно в режиме широкоугольного изображения.

Для возможности использования этой функции необходимо, чтобы она была включена в мультимедийной системе (см. электронное "Руководство по эксплуатации").

Видеокамера с обзором в 360°

Общие указания

Видеокамера с обзором в 360° является видеокамерной системой, состоящей из четырех видеокамер.

Система анализирует изображения, поступающие от следующих видеокамер:

Видеокамера заднего хода
Передняя видеокамера
Две боковых видеокамеры в наружных зеркалах заднего вида

Видеокамеры регистрируют ближайшее окружение автомобиля. Система оказывает Вам поддержку, например, при парковании или на плохо просматриваемых выездах.

Видеокамера с обзором в 360° отображает на дисплее мультимедийной системы полноэкранное изображение или разделенный экран в одном из семи вариантов отображения. На разделенном экране дополнительно индицируется вид автомобиля сверху. Он рассчитывается на основе данных инсталлированных видеокамер (виртуальная видеокамера).

Семь возможных изображений на разделенном экране:

Вид сверху и изображение видеокамеры заднего хода (угол обзора в 130°)
Вид сверху и изображение передней видеокамеры (угол обзора 130° без индикации максимального угла поворота рулевого колеса)
Вид сверху и увеличенный вид задней части автомобиля
Вид сверху и увеличенный вид передней части автомобиля
Вид сверху и вид прицепа (автомобили с тягово-сцепным устройством)
Вид сверху и изображение боковых видеокамер в направлении назад (вид колесных дисков задних колес)
Вид сверху и изображение боковых видеокамер в направлении вперед (вид колесных дисков передних колес)

Если при включенной функции производится переключение из положения коробки передач

или

в положение

, динамические вспомогательные линии на дисплее мультимедийной системы выключаются.

При переключении между положениями коробки передач

появляется изображение последнего выбранного вида передней или задней части автомобиля.

Дополнительно производится визуальная индикация замеренных системой облегчения паркования "ПАРКТРОНИК" дистанций:

на разделенном на сегменты экране в виде красной или желтой скобки вокруг символа автомобиля на изображении вида сверху или
внизу справа в виде красной или желтой скобки вокруг символа автомобиля на полноэкранном изображении.

Толщина и цвет скобки указывают на расстояние между автомобилем и определенным объектом.

Желтая скоба небольшой толщины: система облегчения паркования "ПАРКТРОНИК" активирована.
Желтая скоба нормальной толщины: в ближней зоне автомобиля имеется объект.
Красная линия: в непосредственной близи автомобиля имеется объект.

Важные указания по технике безопасности

Видеокамера с обзором в 360° является лишь вспомогательным средством, возможные препятствия могут отображаться на дисплее в искаженном виде, неправильно или не отображаться вообще. Видеокамера с обзором в 360° не освобождает Вас от обязанности всегда быть внимательным.

Ответственность за безопасное маневрирование и паркование в любом случае несете Вы лично. Убедитесь в том, что при маневрировании и парковании в зоне маневрирования не находятся люди, животные или предметы.

Ответственность за безопасность постоянно несет водитель, поэтому при парковании и маневрировании Вы обязаны внимательно следить за Вашим непосредственным окружением. Это касается зон позади, впереди и по бокам автомобиля. В противном случае Вы подвергаете себя и других людей опасности.

Видеокамера с обзором в 360° не функционирует или функционирует лишь ограниченно:

если двери открыты,
если наружные зеркала заднего вида повернуты вовнутрь,
если открыта дверь багажного отделения,
при сильном дожде, снегопаде или густом тумане
ночью или при движении на автомобиле в очень темном месте
если на видеокамеру падает очень сильный яркий свет,
при освещении ближайшего окружения автомобиля люминесцентными лампами или светодиодным освещением (возможно мерцание изображения на дисплее)
в случае запотевания линз видеокамеры, например в условиях резкого перепада температур при въезде зимой с холода в отапливаемый гараж,
если линзы видеокамеры загрязнены или закрыты,
если элементы автомобиля, в которых установлены видеокамеры, повреждены ‒ в таком случае для проверки положения и установки видеокамеры обратитесь в специализированную мастерскую с квалифицированным персоналом.

В таких ситуациях не пользуйтесь видеокамерой с обзором в 360°. Иначе при парковании Вы можете травмировать окружающих, повредить находящиеся поблизости объекты или Ваш автомобиль.

Вспомогательные линии на дисплее мультимедийной системы отображают расстояния до Вашего автомобиля. Расстояния действительны только на уровне дорожного полотна.

Вспомогательные линии в режиме движения с прицепом изображаются на высоте тягово-сцепного устройства.

Видеокамера в задней части автомобиля защищена крышкой. Если видеокамера с обзором в 360° включается, то эта крышка открывается. Учитывайте указания по очистке подробнее. По техническим причинам крышка может оставаться открытой еще некоторое время после выключения видеокамеры с обзором в 360°.

Монтаж дополнительного навесного оборудования (например, держателя номерного знака, крепления для велосипедов) может ограничить поле зрения и дальнейшие функции видеокамерной системы.

В автомобилях с регулируемой по высоте ходовой частью при выходе за пределы стандартной высоты по техническим причинам возможны:

неточности при изображении вспомогательных линий,
неточности при индикации рассчитанных изображений (вид сверху).

Условия включения

Изображение видеокамеры с обзором в 360° появляется, если:

мультимедийная система включена,
функция Камера 360° включена.

Если Вы движетесь со скоростью выше умеренной и включаете видеокамеру с обзором в 360°, то появляется предупредительное сообщение.

Предупредительное сообщение гаснет:

Вы снова движетесь с умеренной скоростью. В этом случае видеокамера с обзором в 360° включается.
при подтверждении сообщения при помощи кнопки

Включение и выключение видеокамеры с обзором в 360° при помощи кнопки

Включение: нажмите кнопку

В зависимости от включения ступени коробки передач

или

появляется:

разделенный экран с видом сверху и изображением передней видеокамеры или
разделенный экран с видом сверху и изображением видеокамеры заднего хода

Выключение: повторно нажмите на кнопку

Включение видеокамеры с обзором в 360° при помощи передачи заднего хода

Вы можете автоматически вызвать индикацию изображений видеокамеры с обзором в 360° путем включения передачи заднего хода.

Убедитесь в том, что в мультимедийной системе выбрана функция Активирование при передаче R (см. электронное "Руководство по эксплуатации").

Индикация изображения видеокамеры с обзором 360°: включите передачу заднего хода.

На дисплее мультимедийной системы индицируется зона позади автомобиля на разделенном на сегменты экране. Вы видите вид автомобиля сверху и изображение видеокамеры заднего хода.

Пока включена передача заднего хода, Вы не можете выключить индикацию с видеокамеры с обзором в 360°.

Выбор разделенного экрана или полноэкранного изображения

Переключение индикации на разделенном экране:

Для перехода в строку с символами автомобиля передвиньте контроллер

Для выбора символа автомобиля поверните контроллер.

Переключение на полноэкранное изображение:

Вид 180° Поверните и нажмите контроллер.

Выбор полноэкранного изображения возможен только для следующих видов:

Вид сверху с изображением видеокамеры заднего хода
Вид сверху с изображением передней видеокамеры

Индикация в мультимедийной системе

Важные указания по технике безопасности

На изображении системы видеокамер препятствия могут быть представлены в искаженном виде, неправильно или вообще не видны. Система видеокамер не отображает препятствия в следующих местах:

под передним и задним бампером,
в непосредственной близости от переднего и заднего бампера,
в ближней зоне над выемкой ручки двери багажного отделения.
вблизи наружных зеркал заднего вида,
в переходных зонах между различными камерами при виртуальном виде сверху.

Указание

Вид сверху с изображением видеокамеры заднего хода

	Желтая вспомогательная линия на расстоянии примерно 4,0 м от задней части автомобиля
	Символ установки разделенного экран с видом сверху и изображением видеокамеры заднего хода
	Вспомогательные линии максимального поворота рулевого колеса
	Желтые траектории движения шин при текущем повороте рулевого колеса (динамические линии)
	Желтые вспомогательные линии ширины автомобиля с учетом наружных зеркал заднего вида – динамические, при текущем повороте рулевого колеса

	Центральная ось автомобиля (расчетная линия)
	Желтая вспомогательная линия на расстоянии примерно 1,0 м от задней части автомобиля
	Бампер
	Красная вспомогательная линия на расстоянии примерно 0,30 м от задней части автомобиля

Если включена передача заднего хода, то на изображении видеокамеры появляются вспомогательные линии.

Эти расстояния действительны только для объектов, находящихся на уровне земли.

Вид сверху с изображением передней видеокамеры

	Символ установки разделенного экрана с видом сверху и изображением передней видеокамеры
	Желтая вспомогательная линия на расстоянии примерно 4,0 м от передней части автомобиля
	Желтые вспомогательные линии ширины автомобиля с учетом наружных зеркал заднего вида, при текущем повороте рулевого колеса (динамические)
	Желтые траектории движения шин при текущем повороте рулевого колеса (динамические линии)
	Красная вспомогательная линия на расстоянии примерно 0,30 м от передней части автомобиля
	Желтая вспомогательная линия на расстоянии примерно 1,0 м от передней части автомобиля

Вид сверху и увеличенный вид задней части автомобиля

	Символ установки разделенного экрана с видом сверху и увеличенным изображением видеокамеры заднего хода
	Красная вспомогательная линия на расстоянии примерно 0,30 м от задней части автомобиля

При помощи этого изображения можно лучше оценить расстояние до позади стоящего автомобиля.

Информация

Данную установку можно также выбрать в качестве увеличенного вида передней части автомобиля.

Вид сверху с изображением с боковых видеокамер

	Символ установки вида сверху с изображением боковых видеокамер в направлении вперед
	Желтая вспомогательная линия ширины автомобиля с учетом наружных зеркал заднего вида (правая сторона автомобиля)
	Желтая вспомогательная линия ширины автомобиля с учетом наружных зеркал заднего вида (левая сторона автомобиля)

Информация

Вы можете выбрать установку боковых видеокамер также и для задней обзорности.

Функция "Присоединение прицепа"

	Центр автомобиля на желтой вспомогательной линии на расстоянии примерно 1,0 м от задней зоны
	Дышло прицепа
	Красная вспомогательная линия на расстоянии примерно 0,30 м от задней части автомобиля

Установите дышло прицепа

по высоте таким образом, чтобы оно находилось немного выше шаровой головки.

Расположите автомобиль по центру по отношению к дышлу прицепа

По техническим причинам шаровая головка

тягово-сцепного устройства на дисплее мультимедийной системы видна лишь ограниченно или не видна вообще.

При помощи контроллера выберите символ

Осторожно подайте автомобиль задним ходом, при этом расчетная линия до дышла прицепа

должна быть направлена примерно на дышло прицепа .

Осторожно подайте автомобиль задним ходом, продолжая движение до тех пор, пока дышло прицепа не достигнет красной вспомогательной линии

Расстояние между дышлом прицепа и красной вспомогательной линией

сейчас составляет примерно 0,30 м.

Присоедините прицеп подробнее.

Линии изображены на высоте тягово-сцепного устройства.

Изображение обзора на 180°

	Символ установки полноэкранного изображения с изображением видеокамеры заднего хода
	Ваш автомобиль
	Предупредительная индикация системы облегчения паркования "ПАРКТРОНИК"

Информация

Изображение с обзором в 180° можно также выбрать в виде изображения передней части автомобиля.

Выбирайте это изображение, например, при выезде из проезда или при ограниченной видимости дорожного движения в поперечном направлении.

При выборе на дисплее символа

и подтверждении при помощи контроллера появляется индикация на разделенном экране.

Выключение индикации изображения видеокамеры с обзором в 360°

Переключите коробку передач в положение

Или:

Двигайтесь вперед со скоростью выше 10 км/ч.

Индикация изображения с видеокамеры с обзором 360° завершается.

На дисплее мультимедийной системы появляется изображение, которое было активировано перед изображением видеокамеры с обзором в 360°. Из индикации на разделенном экране Вы можете выключить видеокамеру с обзором в 360°, выбрав на дисплее символ

и подтвердив при помощи контроллера.

Если выбрано положение коробки передач

, Вы не можете завершить индикацию изображения с камеры с обзором в 360°.

Система ATTENTION ASSIST

Общие указания

Система ATTENTION ASSIST оказывает водителю поддержку при длительных монотонных поездках, например, на автострадах и автомагистралях. Она активируется в диапазоне скоростей от 60 до 200 км/ч. При распознавании типичных признаков усталости или снижения внимательности водителя при вождении система ATTENTION ASSIST предлагает сделать перерыв.

Важные указания по технике безопасности

Система ATTENTION ASSIST является лишь вспомогательным средством. Она не всегда способна вовремя распознать усталость или снижение внимательности либо распознать Ваше состояние вообще. Система не способна заменить отдохнувшего и внимательного водителя.

Работоспособность системы ATTENTION ASSIST ограничена, а предостережение не производится или производится с запозданием:

при продолжительности движения менее примерно 30 минут
при движении по очень плохим дорогам, например при наличии на дороге сильных неровностей и выбоин
при сильном боковом ветре
при спортивном стиле вождения с высокой скоростью на поворотах или резкими ускорениями автомобиля
при движении преимущественно со скоростью ниже 60 км/ч или выше 200 км/ч
при движении с активированным автопилотом рулевого управления автопилота поддержания дистанции "ДИСТРОНИК"
при неправильно установленном времени
в активных дорожных ситуациях, например при смене полосы движения или изменении скорости автомобиля

Оценка усталости водителя системой ATTENTION ASSIST сбрасывается и запускается заново при продолжении поездки, если Вы:

выключаете двигатель,
отстегиваете ремень безопасности и открываете дверь водителя, например при смене водителя или перерыве.

Индикация уровня внимания

В меню "Вспомогательные системы" подробнее бортового компьютера Вы можете открыть информацию о текущем состоянии.

При помощи бортового компьютера выберите вспомогательную графику системы ATTENTION ASSISTподробнее.

Появляется следующая информация:

Время пробега начиная с последней паузы
Определенный системой ATTENTION ASSIST уровень внимания (Уровень внимания ), изображенный в виде полосы индикации, состоящей из пяти ступеней – от высокой до низкой
Если система ATTENTION ASSIST не может рассчитать уровень внимания и выдать предупреждение, то появляется сообщение: Система в пассив.реж. . Изображение полосы индикации в таком случае изменяется, например, если Вы движетесь со скоростью ниже 60 км/ч или выше 200 км/ч.

Включение системы ATTENTION ASSIST

Включите при помощи бортового компьютера систему ATTENTION ASSIST подробнее.

Система определяет уровень внимания водителя в зависимости от выбранной установки:

При выборе Стандартный режим чувствительность, с которой система определяет внимание, устанавливается на нормальную ступень.

При выборе Чувствительн.режим чувствительность устанавливается на более высокую ступень. Производится соответствующая адаптация уровня внимания, рассчитанного системой ATTENTION ASSIST (Attention Level), и предупреждение водителя производится раньше.

Если система ATTENTION ASSIST выключена, то при работающем двигателе на мультифункциональном дисплее на графике сближения индицируется символ

Если система ATTENTION ASSIST была выключена, то она снова автоматически включается после выключения двигателя. При этом выбранная чувствительность соответствует последнему активированному выбору (стандартный / чувствительный режим).

Предупреждение на мультифункциональном дисплее

Если распознается усталость или снижение внимательности водителя при вождении, то на мультифункциональном дисплее появляется предупреждение: Attention Assist Сделайте перерыв! .

Дополнительно к сообщению на мультифункциональном дисплее раздается предупредительный звуковой сигнал.

При необходимости сделайте перерыв.

Подтвердите сообщение нажатием на кнопку

на рулевом колесе.

Во время длительных поездок своевременно и регулярно делайте перерывы с целью восстановления сил. Если Вы пренебрегаете предупреждением сделать перерыв, а система ATTENTION ASSIST продолжает отмечать возрастающее снижение внимательности, то повторное предостережение производится не раньше чем через 15 минут. Это происходит при условии, что система ATTENTION ASSIST продолжает отмечать типичные признаки усталости или снижение внимательности.

Автомобили с мультимедийной системой COMAND Online: если на мультифункциональном дисплее появляется предупреждение, то в мультимедийной системе предлагается поиск автостоянки для отдыха. Вы можете выбрать место автостоянки и включить навигацию к этому месту. Эту функцию Вы можете активировать или деактивировать в мультимедийной системе COMAND Online (см. электронное "Руководство по эксплуатации").

Система распознавания дорожных знаков

Общие указания

Система распознавания дорожных знаков индицирует водителю максимально допустимую скорость и запреты обгона на комбинации приборов. При въезде на участок дороги против предписанного направления движения срабатывает предупреждение. Система распознавания дорожных знаков регистрирует дорожные знаки с помощью мультифункциональной видеокамеры

, установленной вверху за ветровым стеклом. Заложенные в навигационной системе данные и общие правила дорожного движения дополнительно привлекаются для определения актуального ограничения скорости.

Если Вы проезжаете мимо касающегося Вашего автомобиля дорожного знака, то производится актуализация индикации ограничений скорости и запретов обгона.

Актуализация индикации может производиться также и без видимого дорожного знака, если:

изменяется вид дороги, например въезд на автостраду или съезд с автострады,
Вы выезжаете за пределы населенного пункта, заложенного в цифровой карте,
последний распознанный видеокамерой дорожный знак не повторяется.

При проезде мимо дорожного знака снятия ограничения (ограничение скорости или запрет обгона) дорожный знак снятия ограничения индицируется примерно в течение пяти секунд. На графике сближения продолжает отображаться действующее в данный момент предписание дорожного движения подробнее.

Видеокамера также распознает дорожные знаки с ограничением, обозначенным дополнительным знаком (например, при мокрой дороге).

Дорожные знаки индицируются на комбинации приборов с соответствующим ограничением только в том случае, если:

предписание следует учитывать с ограничением или
система распознавания дорожных знаков не может принять однозначного решения о том, следует ли учитывать данное ограничение.

Если система распознавания дорожных знаков не может определить максимально допустимую скорость на основе всех доступных источников, то индикация ограничения скорости на комбинации приборов не производится.

Система распознавания дорожных знаков предлагается только в вариантах исполнения автомобиля для определенных стран. В этом случае в спидометре появляется индикация

Важные указания по технике безопасности

Система распознавания дорожных знаков является лишь вспомогательным средством и не всегда может правильно индицировать ограничения скорости или запреты обгона. Установленные на улицах дорожные знаки всегда имеют приоритет по отношению к индикации системы распознавания дорожных знаков.

Система может функционировать только ограниченно либо совсем отказать:

при плохой видимости, например в тумане, при дожде, при снегопаде или образовании брызг воды,
при ослеплении, например низко стоящим солнцем,
при загрязнении, обледенении или запотевании ветрового стекла в зоне установки видеокамеры,
при плохо распознаваемых дорожных знаках, например из-за загрязнения, загораживания, снега,
при недостаточном освещении дорожных знаков ночью,
при многозначных дорожных знаках, например дорожных знаках в зоне строительных работ или на соседних полосах движения,
при неправильной или неактуальной информации на цифровой карте дорог навигационной системы.

Включение или выключение указательной функции

Если в бортовом компьютере включена указательная функция системы распознавания дорожных знаков, то на комбинации приборов на пять секунд отображаются предписания дорожного движения (ограничения скорости или запреты обгона). Предупреждение о неправильном направлении движения и индикация знаков ограничения скорости и запрета обгона остаются активными даже в том случае, если индикация отключена.

Включите с помощью бортового компьютера указательную функцию системы распознавания дорожных знаков подробнее.

Индикация на комбинации приборов

Индикация графики сближения

С помощью бортового компьютера выберите функцию графики сближения подробнее.

На комбинации приборов отображаются распознанные дорожные знаки.

Ограничение скорости с незнакомым ограничением

	Максимально допустимая скорость
	Максимально допустимая скорость для автомобилей, на которые распространяется ограничение в дополнительном знаке
	Дополнительный знак для ограничения с неизвестным условием ограничения

Действуют максимально допустимая скорость 80 км/ч (80 миль/ч) и ограничение скорости 60 км/ч (60 миль/ч) с незнакомым ограничением.

Единица ограничения скорости (км/ч или миль/ч) зависит от страны, в которой Вы находитесь в данный момент. Обычно она не указывается на дорожном знаке или на комбинации приборов, но ее следует учитывать при соблюдении максимально допустимой скорости.

Запрет въезда (предупреждение о неправильном направлении движения)

Если система распознавания дорожных знаков при проезде знака "Въезд запрещен" распознает движение против предписанного направления движения, то на комбинации приборов появляется предупреждение

. Дополнительно раздается предупредительный звуковой сигнал. С целью предотвращения опасности для Вас и других участников дорожного движения немедленно проконтролируйте Ваше направление движения.

Пакет контроля сохранения полосы движения

Общие указания

В пакет контроля сохранения полосы движения входят сигнализация перестроения подробнее и система удержания полосы движения подробнее.

Сигнализация перестроения

Общие указания

Сигнализация перестроения при помощи двух установленных по бокам и направленных назад радарных датчиков контролирует не видные водителю зоны с обеих сторон автомобиля. Предупредительная сигнальная лампа в наружных зеркалах заднего вида обращает Ваше внимание на распознанный автомобиль в контролируемой зоне. При включении соответствующего указателя поворота с целью перестроения Вы дополнительно получаете оптическое и звуковое предупреждение.

Сигнализация перестроения помогает водителю начиная со скорости примерно 30 км/ч.

Важные указания по технике безопасности

ОСТОРОЖНО

Сигнализация перестроения является лишь вспомогательным средством. Она может не распознать все автомобили и не освобождает водителя от обязанности быть внимательным. Поэтому всегда соблюдайте безопасную боковую дистанцию до других транспортных средств и препятствий.

Радарные датчики

Радарные датчики сигнализации перестроения интегрированы в задний бампер. Убедитесь, что бампер очищен от грязи, наледи или снега. Датчики не должны быть закрыты, например, системой крепления велосипедов или выступающим грузом. После сильного столкновения или повреждения бампера поручите проверку работоспособности радарных датчиков специализированной мастерской с квалифицированным персоналом. В этих случаях правильное функционирование сигнализации перестроения больше не обеспечивается.

Зона контроля датчиков

Распознавание объектов может быть ограничено, в частности, по следующим причинам:

загрязненные или закрытые датчики,
Плохая видимость, например в тумане, при дожде, при снегопаде или образовании сильных брызг воды
Узкие транспортные средства, например мотоциклы или велосипеды
Очень широкие полосы движения
Узкие полосы движения
Движение со значительным боковым смещением
Ограничительные борта дороги или аналогичные дорожные ограждения

В таком случае находящиеся в зоне контроля автомобили не индицируются.

Сигнализация перестроения на расстоянии около 0,5 м

от автомобиля контролирует показанную на изображении зону до 3,0 м рядом

с автомобилем и позади

него.

На узких полосах движения, в особенности при движении со значительным боковым смещением, могут отображаться автомобили, находящиеся через одну полосу движения. Это имеет место при движении автомобилей по внутреннему краю своей полосы движения.

Система может:

произвести необоснованные предупреждения вблизи разделительных барьеров и других подобных дорожных ограждений,
прервать предупреждение при продолжительном движении непосредственно рядом с длинными автомобилями, например грузовыми автомобилями.

Предупредительная сигнальная лампа

Предупредительная сигнальная лампа

Сигнализация перестроения не активируется при скорости ниже 30 км/ч. В таком случае находящиеся в зоне контроля автомобили не индицируются.

Если при скорости начиная примерно с 30 км/ч в зоне действия датчиков сигнализации перестроения распознается автомобиль, то предупредительная сигнальная лампа

загорается на соответствующей стороне красным светом. Предупредительная сигнальная лампа загорается всегда в том случае, если движущийся сзади или сбоку другой автомобиль въезжает в зону действия датчиков сигнализации перестроения. При обгоне другого автомобиля предостережение производится только в том случае, если разница в скорости составляет менее 12 км/ч.

При включении передачи заднего хода сигнализация перестроения не готова к эксплуатации.

Яркость предупредительных сигнальных ламп автоматически регулируется в зависимости от внешних световых условий.

Предупреждение об опасности столкновения

При распознавании автомобиля в зоне действия датчиков сигнализации перестроения и включении соответствующего указателя поворота один раз звучит двойной предупредительный звуковой сигнал. Мигает красная предупредительная сигнальная лампа в соответствующем наружном зеркале заднего вида. Если указатель поворота остается включенным, то о наличии распознанных автомобилей сигнализирует мигание красной предупредительной сигнальной лампы в наружном зеркале заднего вида. Дополнительное звуковое предупреждение не производится.

Включение сигнализации перестроения

Убедитесь в том, что на дисплее бортового компьютера включена сигнализация перестроенияподробнее.

Поверните ключ в замке зажигания в положение

Красные предупредительные сигнальные лампы в наружных зеркалах заднего вида горят до тех пор, пока не будет произведен пуск двигателя.

Индикация на графике сближения

Если сигнализация перестроения включена, то на графике сближения на мультифункциональном дисплее подробнее рядом с автомобилем появляются серые радарные волны, расширяющиеся назад. При скорости выше 30 км/ч радарные волны на графике сближения окрашиваются в зеленый цвет

. В таком случае сигнализация перестроения готова к эксплуатации.

Движение с прицепом

При присоединении прицепа убедитесь в том, что между автомобилем и прицепом произведено правильное электрическое соединение. Это можно произвести путем контроля освещения прицепа. В этом случае сигнализация перестроения отключена. На мультифункциональном дисплее появляется сообщение: Сигнализ.перестр. при движении с прицепом недоступна См."Руководство" .

Система удержания полосы движения

Общие указания

Система удержания полосы движения контролирует зону перед Вашим автомобилем при помощи мультифункциональной видеокамеры

, установленной вверху за ветровым стеклом. Если система удержания полосы движения распознает на дороге ограничительные линии разметки дорожного полотна, то она может предупредить водителя при непреднамеренном отклонении от полосы движения.

Эта функция действует в диапазоне скоростей от 60 до 200 км/ч.

Предостережение может производиться при наезде передним колесом на ограничительную линию полосы движения. В таких случаях в качестве предупреждения производится прерывистая вибрация рулевого колеса в течение примерно 1,5 секунды.

Важные указания по технике безопасности

ОСТОРОЖНО

Система удержания полосы движения не может снизить опасность аварии при несоответствующем ситуации стиле вождения и предотвратить действие законов физики. Система удержания полосы движения не может учитывать дорожные и погодные условия, а также дорожную ситуацию. Система удержания полосы движения является лишь вспомогательным средством. Ответственность за соблюдение безопасной дистанции до движущегося впереди автомобиля, скорость движения, своевременное торможение и соблюдение полосы движения несете Вы лично.

Система удержания полосы движения не удерживает автомобиль на полосе движения.

Система может функционировать только ограниченно или не функционировать вообще:

в условиях плохой видимости, например при недостаточном высвечивании дороги или во время снегопада и дождя, в тумане или при образовании брызг воды,
при ослеплении, например фарами встречных автомобилей, прямым воздействием солнечных лучей или отражением (например, при мокрой дороге),
в случае загрязнения, запотевания, повреждения или прикрытия ветрового стекла в зоне установки видеокамеры, например, наклейкой,
при отсутствии ограничительных линий разметки дорожного полотна или наличии нескольких неоднозначных ограничительных линий для одной полосы движения, например в зоне строительных работ,
если линии ограничительной разметки стерты, потемнели или покрыты, например, грязью или снегом,
если расстояние до движущегося впереди автомобиля является слишком маленьким и вследствие этого ограничительные линии разметки дорожного полотна не распознаются,
при быстром изменении ограничительных линий разметки дорожного полотна, например при разделении, пересечении или соединении полос движения,
на очень узких и извилистых дорогах,
при сильно изменяющихся теневых условиях на дорожном полотне,

Включение и выключение системы удержания полосы движения

Включение: нажмите на кнопку

Контрольная лампа

загорается. На мультифункциональном дисплее появляется сообщение: Сист.удерж.пол.движ. Вкл. . Если выполняются все условия, то может быть произведено предупреждение.

Если при скорости выше 60 км/ч распознаются ограничительные линии разметки дорожного полотна, то полосы графики сближения подробнее индицируются зеленым цветом. Система удержания полосы движения готова к эксплуатации.

Выключение: нажмите на кнопку

Контрольная лампа

выключается. Система удержания полосы движения отключена. На мультифункциональном дисплее появляется сообщение: Сист.удерж.пол.движ. Выкл. .

Выбор установки "Стандартный режим" или "Адаптивный режим"

С помощью бортового компьютера выберите в меню Вспом.системы функцию Система удержания полосы движения подробнее.

Выберите установку Стандартный режим или Адаптивный режим .

Стандартный режим

При выборе Стандартный режим предостережение вибрацией отсутствует, если

включается указатель поворота ‒ предостережение в таком случае не производится в течение определенного времени,
срабатывает одна из систем обеспечения безопасности движения, например система ABS, BAS или ESP®,

Адаптивный режим

При выборе Адаптивный режим предостережение вибрацией отсутствует, если

включается указатель поворота ‒ предостережение в таком случае не производится в течение определенного времени,
срабатывает одна из систем обеспечения безопасности движения, например система ABS, BAS или ESP®,
Вы производите резкое ускорение, например в режиме движения "кик-даун",
Вы производите резкое торможение,
Вы активно управляете автомобилем, например при внезапном объездном маневре или резкой смене полосы движения,
Вы срезаете угол при крутом повороте.

Для своевременного и обоснованного предостережения в случае наезда колесом на ограничительную линию полосы движения система может распознавать различные условия.

Предостережение путем вибрации рулевого колеса производится раньше, если:

на поворотах автомобиль приближается к внешней ограничительной линии полосы движения,
Вы движетесь по очень широким полосам движения, например на автостраде,
система распознает сплошные линии ограничительной разметки дорожного полотна.

И, наоборот, предостережение производится позже, если:

Вы движетесь по узким полосам движения,
Вы срезаете угол при повороте.

Пакет вспомогательных систем водителя с расширенными функциями

Общие указания

Пакет активных вспомогательных систем водителя с расширенными функциями включает в себя автопилот поддержания дистанции DISTRONIC подробнее, активную сигнализацию перестроения подробнее и активную систему удержания полосы движения подробнее.

Активная сигнализация перестроения

Общие указания

Активная сигнализация перестроения с помощью двух установленных по бокам и направленных назад радарных датчиков контролирует не просматриваемые водителем зоны с обеих сторон автомобиля. Предупредительная сигнальная лампа в наружных зеркалах заднего вида обращает Ваше внимание на распознанный автомобиль в контролируемой зоне. При включении соответствующего указателя поворота с целью перестроения Вы дополнительно получаете визуальное и звуковое предупреждение. При распознанной опасности бокового столкновения торможение, корректирующее курс движения автомобиля, помогает Вам избежать столкновения. Перед торможением, корректирующем курс движения автомобиля, активная сигнализация перестроения анализирует свободное пространство в направлении движения и по сторонам. Для этого активная сигнализация перестроения использует направленные вперед радарные датчики.

Активная сигнализация перестроения помогает водителю при управлении автомобилем начиная со скорости примерно 30 км/ч.

Важные указания по технике безопасности

Активная сигнализация перестроения является лишь вспомогательным средством и не освобождает Вас от обязанности оставаться внимательным.

ОСТОРОЖНО

Радарные датчики

Радарные датчики активной сигнализации перестроения встроены в передний и задний бамперы, а также под крышкой в облицовку радиатора. Следите за тем, чтобы бампер и крышка в облицовке радиатора были свободны от грязи, льда и снежуры. Задние радарные датчики не должны быть закрыты, например, системой крепления велосипедов или выступающим грузом. После сильного столкновения или повреждения бампера поручите проверку работоспособности радарных датчиков специализированной мастерской с квалифицированным персоналом. В противном случае правильное функционирование активной сигнализации перестроения не обеспечено.

Зона контроля датчиков

ОСТОРОЖНО

Активная сигнализация перестроения на удалении около 0,5 м

от автомобиля контролирует показанную на изображении зону до 3,0 м рядом

с автомобилем и позади

него.

Распознавание автомобилей может быть ограничено по следующим причинам:

загрязненные или закрытые датчики,
плохая видимость, например при дожде, снегопаде или при образовании брызг воды.

В таком случае находящиеся в зоне контроля автомобили не индицируются.

Активная сигнализация перестроения может не распознать узкие транспортные средства, например мотоциклы или велосипеды, или же распознать их с опозданием.

На узких полосах движения, в особенности при движении со значительным боковым смещением, могут отображаться автомобили, находящиеся через одну полосу движения. Такое возможно при движении автомобилей близко к внутреннему краю Вашей полосы движения.

Система может:

произвести необоснованные предупреждения вблизи разделительных барьеров или подобных дорожных ограждений,
прервать предупреждение при продолжительном движении непосредственно рядом с длинными автомобилями, например грузовыми автомобилями.

Предупредительная сигнальная лампа

Предупредительная сигнальная лампа

Активная сигнализация перестроения не активируется при скорости ниже 30 км/ч. В таком случае находящиеся в зоне контроля автомобили не индицируются.

При включении передачи заднего хода активная сигнализация перестроения не готова к эксплуатации.

Если активная сигнализация перестроения включена, то на графике сближения на мультифункциональном дисплее рядом с автомобилем появляются серые радарные волны, расширяющиеся назад. При скорости выше 30 км/ч радарные волны на графике сближения окрашиваются в зеленый цвет

. В таком случае активная сигнализация перестроения готова к эксплуатации.

Визуальное и звуковое предупреждение об опасности столкновения

Если при смене полосы движения с включенным указателем поворота в боковой зоне контроля распознается автомобиль, то производится визуальное и звуковое предупреждение об опасности столкновения. В таком случае один раз звучит двойной предупредительный звуковой сигнал и мигает красная предупредительная сигнальная лампа

. Если указатель поворота остается включенным, то наличие распознанных автомобилей индицируется миганием красной предупредительной сигнальной лампы

. Дополнительное звуковое предупреждение не производится.

Тормозное действие, корректирующее курс движения автомобиля

Если активная сигнализация перестроения распознала опасность бокового столкновения в зоне действия датчиков, то производится торможение, корректирующее курс движения автомобиля. Оно поможет Вам избежать столкновения.

ОСТОРОЖНО

Во время торможения, корректирующего курс движения автомобиля, мигает красная предупредительная сигнальная лампа

в наружном зеркале заднего вида и раздается двойной предупредительный звуковой сигнал. Дополнительно на мультифункциональном дисплее появляется индикация, обращающая внимание водителя на опасность бокового столкновения.

В очень редких случаях система производит необоснованное тормозное действие. Торможение, корректирующее курс движения автомобиля, в любой момент можно прервать, например, легким поворотом рулевого колеса в противоположную сторону или нажатием на педаль акселератора.

Торможение, корректирующее курс движения автомобиля, производится в диапазоне скоростей от 30 до 200 км/ч.

Торможение, корректирующее курс движения автомобиля, не производится или производится в зависимости от дорожной ситуации, если:

с обеих сторон Вашего автомобиля находятся другие автомобили или препятствия, например разделительные барьеры дороги,
Вам навстречу на небольшом боковом расстоянии движется автомобиль,
Вы движетесь в спортивном стиле вождения с прохождением поворотов на высоких скоростях,
Вы производите сильное торможение или нажимаете на педаль акселератора,
срабатывает одна из систем обеспечения безопасности движения, например система ESP® или тормозная система PRE-SAFE®,
система ESP® выключена,
было распознано падение давления воздуха в одной из шин или повреждение шины.

Включение активной сигнализации перестроения

Убедитесь в том, что в бортовом компьютере включена активная сигнализация перестроения подробнее.

Включите зажигание.

Предупредительные сигнальные лампы

в наружных зеркалах заднего вида горят примерно 1,5 секунды красным светом.

На графике сближения на мультифункциональном дисплее рядом с автомобилем появляются серые расширяющиеся назад радарные волны

При скорости выше 30 км/ч радарные волны на графике сближения окрашиваются в зеленый цвет

. В таком случае активная сигнализация перестроения готова к эксплуатации.

Движение с прицепом

При присоединении прицепа убедитесь в том, что между автомобилем и прицепом произведено правильное электрическое соединение. Это можно произвести путем контроля освещения прицепа. В этом случае активная сигнализация перестроения отключена. На графике сближения выключается отображение радарных волн

рядом с автомобилем. На мультифункциональном дисплее появляется сообщение: Актив.сигнал.перестр. при движении с прицепом недоступна См."Руководство" .

Активная система удержания полосы движения

Общие указания

Активная система удержания полосы движения контролирует зону перед Вашим автомобилем при помощи мультифункциональной видеокамеры

, установленной в верхней части ветрового стекла. При помощи радарных датчиков дополнительно контролируются передние, задние и боковые зоны возле Вашего автомобиля. Если активная система удержания полосы движения распознает на дороге ограничительную разметку дорожного полотна, то она может предупредить водителя при непреднамеренном отклонении от полосы движения. Если водитель не реагирует на предупреждение, то тормозное действие, корректирующее курс движения, может направить автомобиль на прежнюю полосу движения.

Эта функция действует в диапазоне скоростей от 60 до 200 км/ч.

Важные указания по технике безопасности

Активная система удержания полосы движения не способна снизить опасность аварии при несоответствующем стиле вождения и не может отменить действие законов физики. Активная система удержания полосы движения не в состоянии учитывать дорожные и погодные условия. Она может не распознать дорожную ситуацию. Активная система удержания полосы движения является лишь вспомогательным средством. Ответственность за соблюдение безопасной дистанции до движущегося впереди автомобиля, скорость движения, своевременное торможение и соблюдение полосы движения несете Вы лично.

Активная система удержания полосы движения не может постоянно удерживать Ваш автомобиль на полосе движения.

ОСТОРОЖНО

Система может функционировать только ограниченно или не функционировать вообще:

в условиях плохой видимости, например при недостаточном высвечивании дороги или во время снегопада и дождя, в тумане или при образовании брызг воды,
при ослеплении, например фарами встречных автомобилей, прямым воздействием солнечных лучей или отражением (например, при мокрой дороге),
в случае загрязнения, запотевания, повреждения или прикрытия ветрового стекла в зоне установки видеокамеры, например, наклейкой,
если радарные датчики в переднем или заднем бампере или в облицовке радиатора загрязнены, например снегом,
при отсутствии линий разметки дорожного полотна или наличии нескольких неоднозначных линий разметки для одной полосы движения, например, в зоне строительных работ,
если линии ограничительной разметки стерты, потемнели или покрыты, например, грязью или снегом,
если расстояние до движущегося впереди автомобиля является слишком маленьким и вследствие этого ограничительные линии разметки дорожного полотна не распознаются,
при быстром изменении линий разметки дорожного полотна, например при разделении, пересечении или соединении полос движения,
на очень узких и извилистых дорогах,
при сильно изменяющихся теневых условиях на дорожном полотне,

Если на соседней полосе движения не распознается автомобиль, то при распознавании пунктирной разметки дорожного полотна тормозное действие, корректирующее курс движения автомобиля, не производится.

Предостережение путем вибрации рулевого колеса

Предостережение может производиться при наезде передним колесом на линию разметки дорожного полотна. В таких случаях в качестве предупреждения производится прерывистая вибрация рулевого колеса в течение примерно 1,5 секунд.

Тормозное действие, корректирующее курс движения автомобиля

При отклонении от полосы движения в определенных условиях производится кратковременное одностороннее тормозное действие. Эта функция помогает направить автомобиль опять на прежнюю полосу движения.

ОСТОРОЖНО

При торможении для корректировки курса движения автомобиля на мультифункциональном дисплее появляется индикация

. С помощью торможения также несколько снижается скорость движения.

Тормозное действие, корректирующее курс движения автомобиля, производится только при переезде распознанной сплошной или пунктирной линии разметки дорожного полотна. Этому должно предшествовать предостережение путем прерывистой вибрации рулевого колеса. Кроме того, должна быть распознана полоса движения с ограничительными линиями с обеих сторон.

При распознавании пунктирной линии разметки дорожного полотна тормозное действие, корректирующее курс движения автомобиля, может последовать только в том случае, если на соседней полосе движения распознается автомобиль. При этом могут распознаваться автомобили встречного движения, обгоняющие автомобили или автомобили параллельного движения.

Тормозное действие с целью корректировки курса движения автомобиля может опять производиться только в том случае, если автомобиль до этого снова находился на прежней полосе движения.

Тормозное действие, корректирующее курс движения автомобиля, не производится, если:

производится значительное поворачивание рулевого колеса, сильное торможение или нажатие на педаль акселератора
Вы срезаете угол при крутом повороте
включается указатель поворота
срабатывает одна из систем обеспечения безопасности движения, например, система ESP®, тормозная система PRE-SAFE® или активная сигнализация перестроения
Вы предпочитаете спортивный стиль вождения с прохождением поворотов на высоких скоростях или резким ускорением
система ESP® выключена
коробка передач не находится в положении
в автомобилях с тягово-сцепным устройством правильно произведено электрическое соединение между автомобилем и прицепом
распознано и индицировано падение давления воздуха в одной из шин или повреждение шины
было распознано препятствие на Вашей полосе движения

Активная система удержания полосы движения может не распознать других участников движения или дорожную ситуацию. Случайное тормозное действие можно в любой момент прервать путем:

легкого поворачивания рулевого колеса в противоположную сторону,
включения указателя поворота,
сильного торможения или нажатия на педаль акселератора.

Тормозное действие, корректирующее курс движения автомобиля, прерывается автоматически, если:

срабатывает одна из систем обеспечения безопасности движения, например, система ESP®, тормозная система PRE-SAFE® или активная сигнализация перестроения
не распознается линия разметки дорожного полотна.

Включение и выключение активной системы удержания полосы движения

Включение: нажмите на кнопку

Контрольная лампа

загорается. На мультифункциональном дисплее появляется сообщение: Сист.удерж.пол.движ. Вкл. . Если выполняются все условия, то может быть произведено предупреждение или вмешательство в процесс управления.

Если при скорости выше 60 км/ч распознаются линии разметки дорожного полотна, то полосы графики сближения подробнее индицируются зеленым цветом. Активная система удержания полосы движения готова к работе.

Выключение: нажмите на кнопку

Контрольная лампа

выключается. Активная система удержания полосы движения выключена. На мультифункциональном дисплее появляется сообщение: Сист.удерж.пол.движ. Выкл. .

Выбор установки "Стандартный режим" или "Адаптивный режим"

С помощью бортового компьютера выберите в меню Вспом.системы функцию Активн.сист.удержания полосы движения подробнее.

Выберите установку Стандартный режим или Адаптивный режим .

При выборе Стандартный режим предостережение вибрацией отсутствует, если

включается указатель поворота ‒ в таком случае предостережение не производится в течение определенного времени,
срабатывает одна из систем обеспечения безопасности движения, например система ABS, BAS или ESP®.

При выборе Адаптивный режим предостережение вибрацией отсутствует, если

включается указатель поворота ‒ в таком случае предостережение не производится в течение определенного времени,
срабатывает одна из систем обеспечения безопасности движения, например система ABS, BAS или ESP®,
Вы производите резкое ускорение, например в режиме движения "кик-даун",
Вы производите резкое торможение,
Вы активно управляете автомобилем, например при внезапном объездном маневре или резкой смене полосы движения,
Вы срезаете угол при крутом повороте

Для своевременного и обоснованного предостережения в случае наезда колесом на разметку дорожного полотна система может распознавать различные условия.

Предостережение путем вибрации рулевого колеса производится раньше, если:

на поворотах Вы приближаетесь к внешней линии разметки дорожного полотна,
Вы движетесь по очень широким полосам движения, например на автостраде,
система распознает сплошные линии разметки дорожного полотна.

И, наоборот, предостережение производится позже, если:

Вы движетесь по узким полосам движения,
Вы срезаете угол при повороте.
