FRONT SUSPENSION

R–19

R

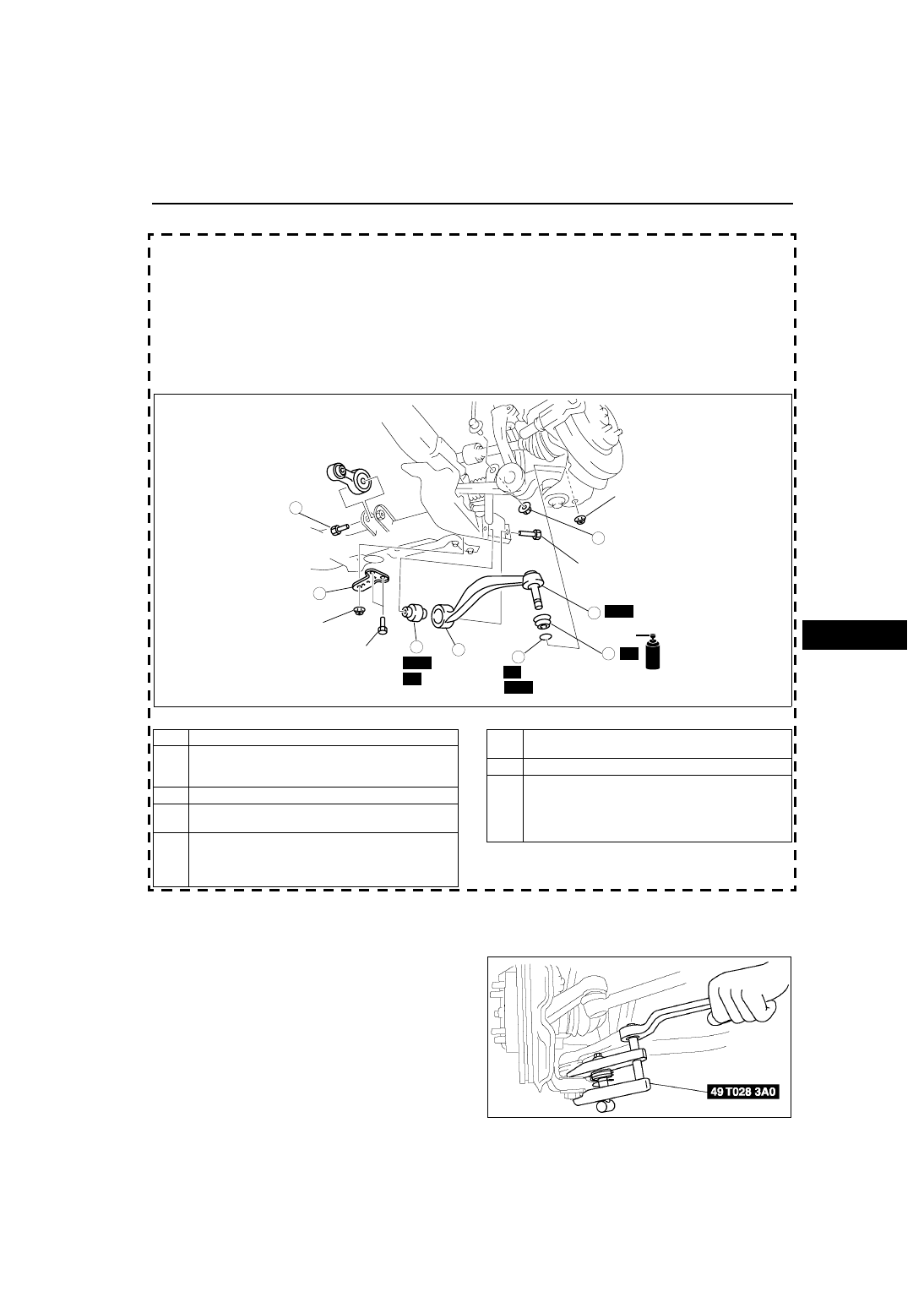

FRONT LOWER ARM (REAR) REMOVAL/INSTALLATION

A6E741434300W02

1. Remove the under cover.
2. Remove the splash shield.
3. Remove the steering gear and linkage installation bolts, and pipe component installation bolts from the front

crossmember, then suspend the steering gear and linkage with a cable.

Tightening torque

• Steering gear and linkage: 74.4—104.8 N·m {7.857—10.68 kgf·m, 54.88—77.29 ft·lbf}

• Pipe component: 7.8—10.8 N·m {79.6—110.0 kgf·cm, 69.1—95.5 in·lbf}

4. Remove in the order indicated in the table.
5. Install in the reverse order of removal.
6. Inspect the front wheel alignment. (See

R–5 FRONT WHEEL ALIGNMENT

.)

.

Front Lower Arm (Rear) Ball Joint Removal Note

1. Separate the ball joint from the knuckle using the

SSTs.

B6U0213W013

8

7

5

4

3

1

2

6

166.6—200.0
{16.99—20.39,
122.9—147.5}

43.1—54.9
{4.40—5.59,
21.8—40.4}

93.1—126.4
{9.50—12.88,
68.67—93.22}

119.6—154.8
{12.20—15.78,
88.22—114.1}

93.1—116.6
{9.50—11.88,
68.67—85.99}

93.1—116.6
{9.50—11.88,
68.67—85.99}

N·m {kgf·m, ft·lbf}

SST

SST

SST

R

R

R

GREASEGREASE

1

Nut (stabillizer control link lower side)

2

Front lower arm (rear) ball joint
(See

R–19 Front Lower Arm (Rear) Ball Joint

Removal Note

)

3

No.1 engine mount center bolt

4

Crossmember bracket
(See

R–20 Crossmember Bracket Removal Note

)

5

Front lower arm (rear)
(See

R–20 Front Lower Arm (Rear) Removal Note

)

(See

R–21 Front Lower Arm (Rear) Installation

Note

)

6

Clip
(See

R–21 Clip Installation Note

)

7

Dust boot

8

Front lower arm (rear) bushing
(See

R–20 Front Lower Arm (Rear) Bushing

Removal Note

)

(See

R–20 Front Lower Arm (Rear) Bushing

Installation Note

)

A6E7414W031

R–20

FRONT SUSPENSION

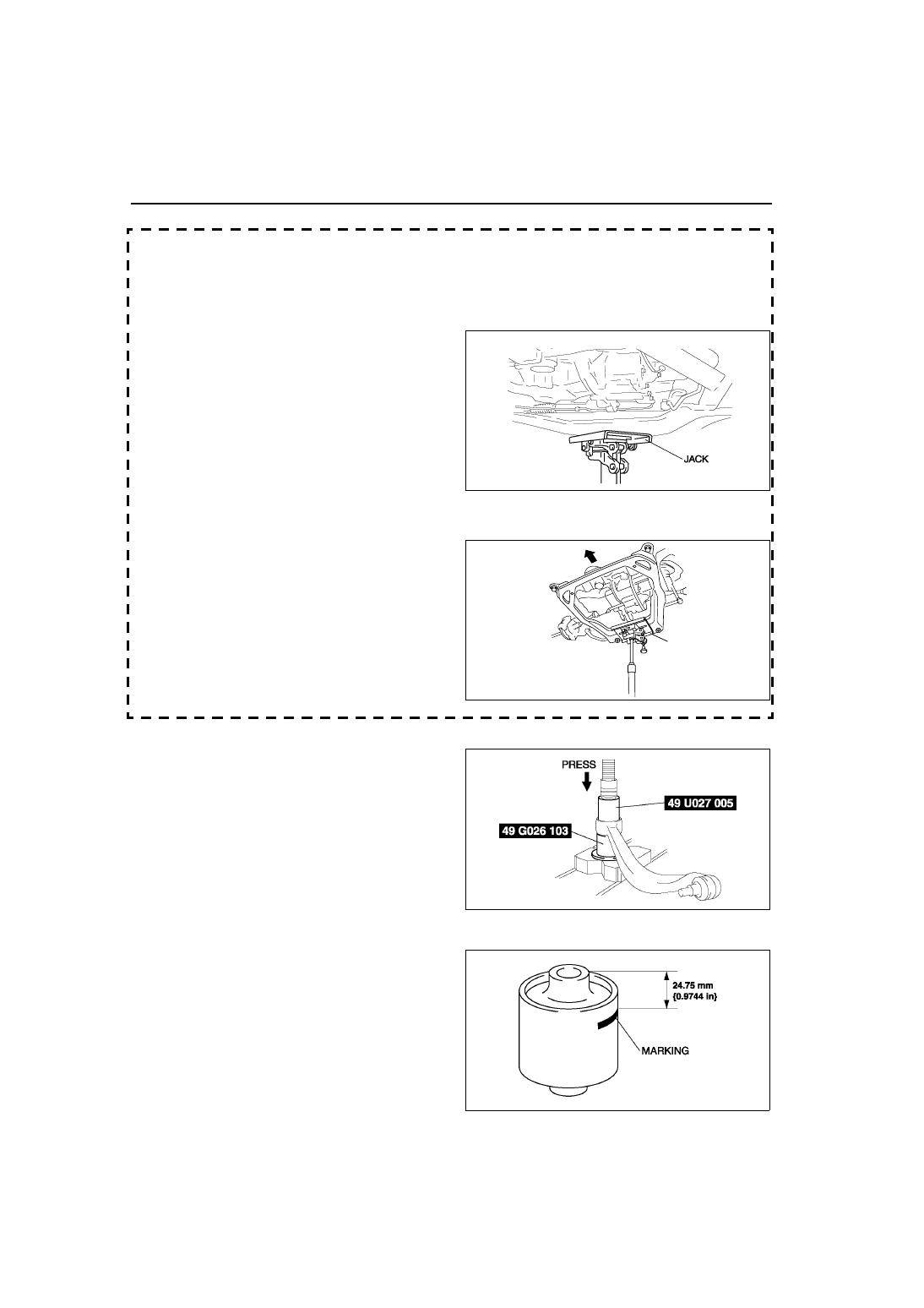

Crossmember Bracket Removal Note

Warning

• Removing the crossmember is dangerous. The crossmember component could fall and cause

serious injury or death. Verify that the jack securely supports the crossmember component before
removing the crossmember bracket.

1. Support the crossmember component with a jack

and remove the nuts.

2. Remove the crossmember bracket.

Front Lower Arm (Rear) Removal Note

1. Support the front crossmember with a jack.
2. Loosen the front crossmember installation bolts

(front side).

3. Remove the front crossmember installation bolts

(rear side).

4. Remove the front lower arm (rear) bolt, while

lowering the front crossmember slowly.

5. Remove the front lower arm (rear).

Front Lower Arm (Rear) Bushing Removal Note

1. Press the bushing out using the SSTs.
2. Remove the front lower arm (rear) from the press

and tap the bushing out with a hammer.

Front Lower Arm (Rear) Bushing Installation Note

1. Mark the new bushing as shown in the figure.

A6E7414W036

B6U0213W012

FRONT

JACK

A6E7414W014

A6E7414W026

FRONT SUSPENSION

R–21

R

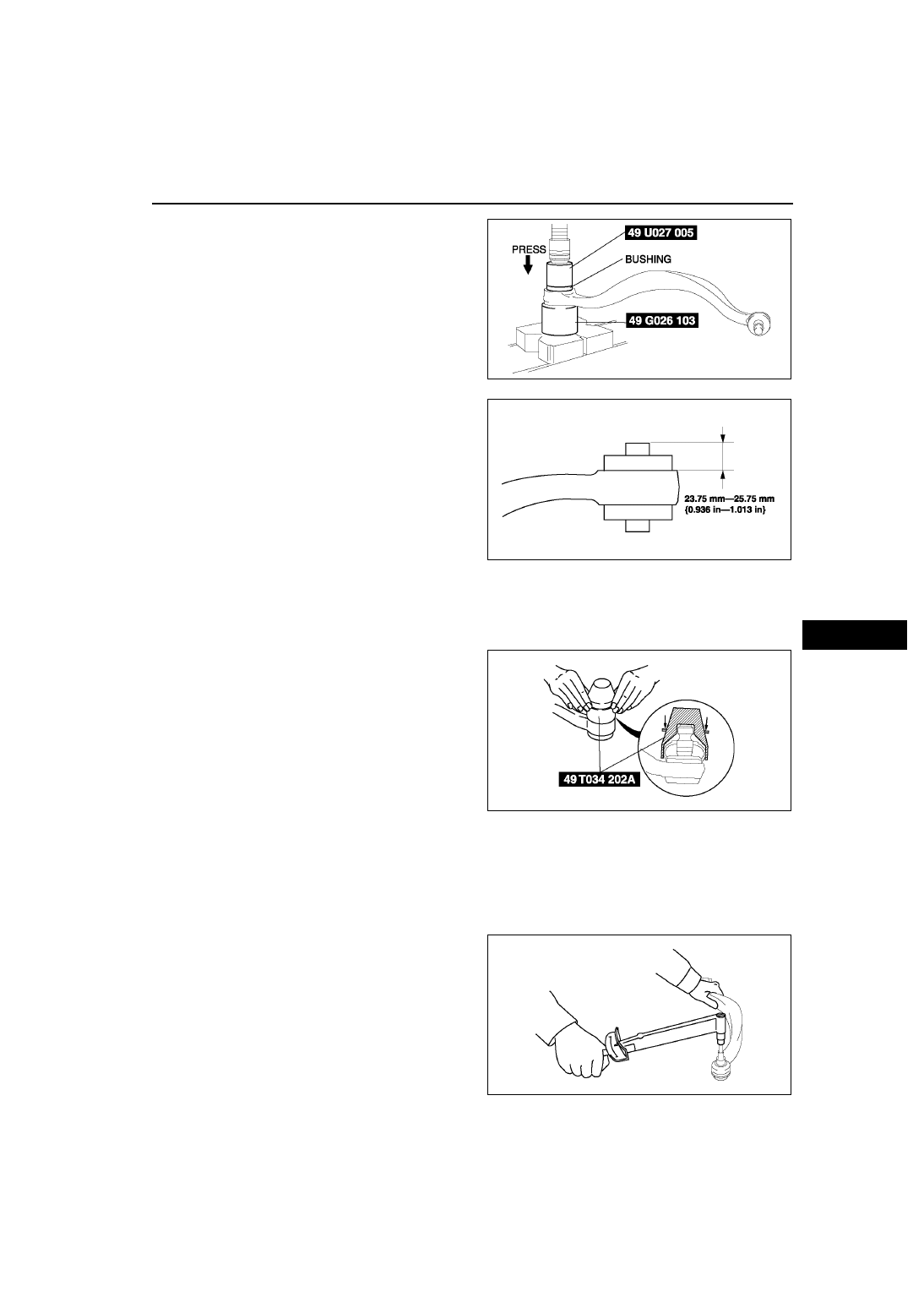

2. Press the bushing in to the marking using the

SSTs.

3. Verify that clearance distance A—B is 23.75

mm—25.75 mm {0.936 in—1.013 in}.

Clip Installation Note

1. Wipe the grease off the ball stud.
2. Fill the inside of the new dust boot with grease.
3. Install the boot on the ball joint.
4. Install the new clip using the SST.
5. Verify that the clip is installed securely to the

groove.

6. Wipe away the excess grease.

Front Lower Arm (Rear) Installation Note

1. Install the lower arm (rear) so that identification mark (L or R) faces toward the front of the vehicle.

End Of Sie

FRONT LOWER ARM (REAR) INSPECTION

A6E741434300W04

1. Remove the lower arm (rear) from the vehicle.
2. Inspect for damage, cracks, and bending.
3. Inspect the ball joint rotation torque.

(1) Rotate the ball joint five times.
(2) Measure the rotation torque using a suitable

allen socket and a torque wrench.

• If not within the specification, replace the

lower arm component.

Rotation torque

1.00—2.22 N·m

 {10.2—22.6 kgf·cm, 8.86—19.6 in·lbf}

End Of Sie

A6E7414W027

A6E7414W028

A6E7414W025

A6E7414W045

R–22

FRONT SUSPENSION

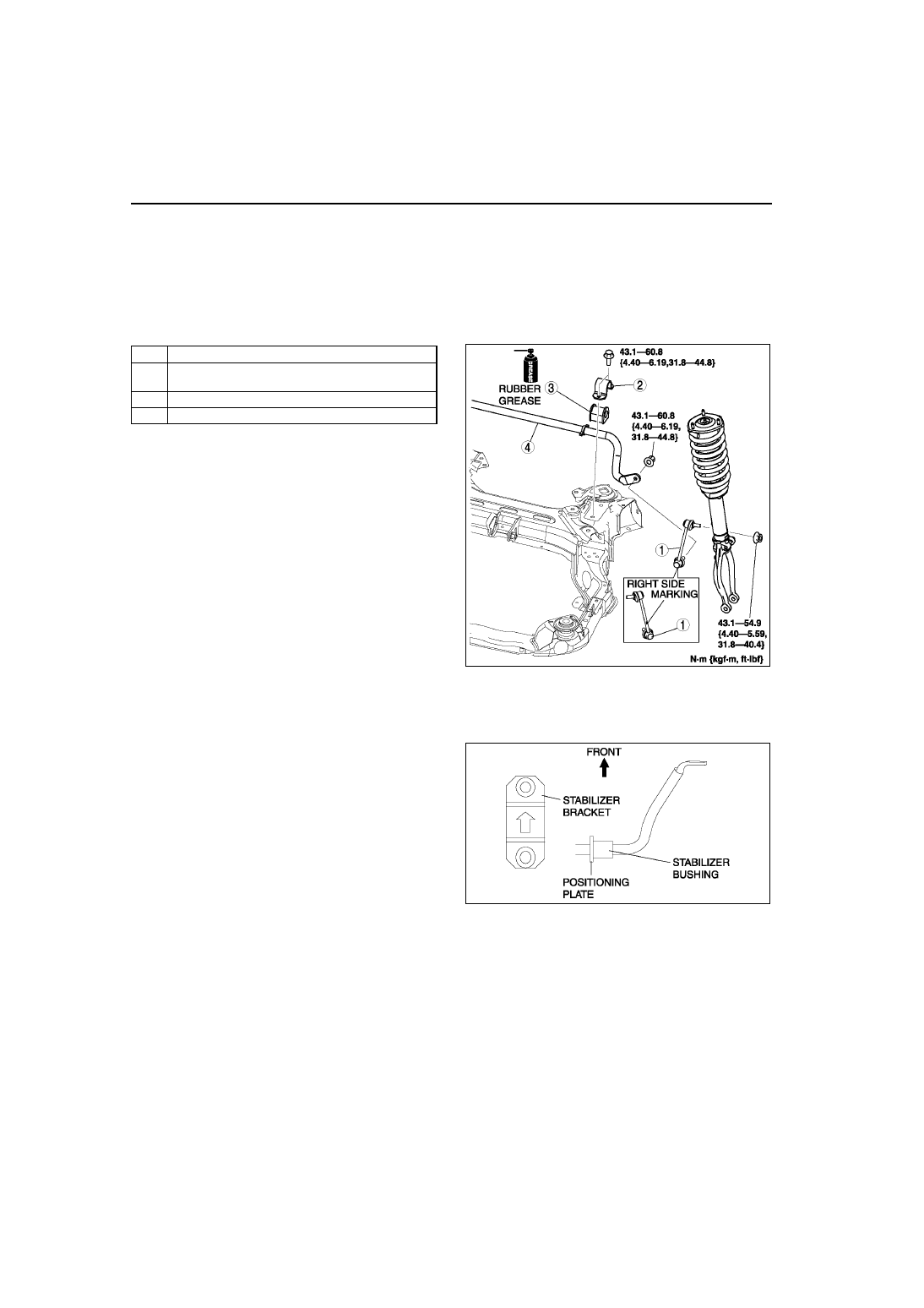

FRONT STABILIZER REMOVAL/INSTALLATION

1. Remove the front crossmember component. (See

R–23 FRONT CROSSMEMBER REMOVAL/

INSTALLATION

.)

2. Remove in the order indicated in the table.
3. Install in the reverse order of removal.
4. Adjust the headlight zeroset.

(See

T–31 HEADLIGHT ZEROSET

.)

5. Inspect the front wheel alignment.

(See

R–5 FRONT WHEEL ALIGNMENT

.)

.

Stabilizer Bracket Installation Note

1. Apply rubber grease to the inside surface of the stabilizer bushing.
2. Align the bushing with the inside of positioning plate on the stabilizer bar.
3. Install the stabilizer bracket.

End Of Sie

1

Stabilizer control link

2

Stabilizer bracket
(See

R–22 Stabilizer Bracket Installation Note

)

3

Stabilizer bushing

4

Front stabilizer

A6E7414W020

A6E7414W015
