FRONT SUSPENSION

R–15

R

End Of Sie

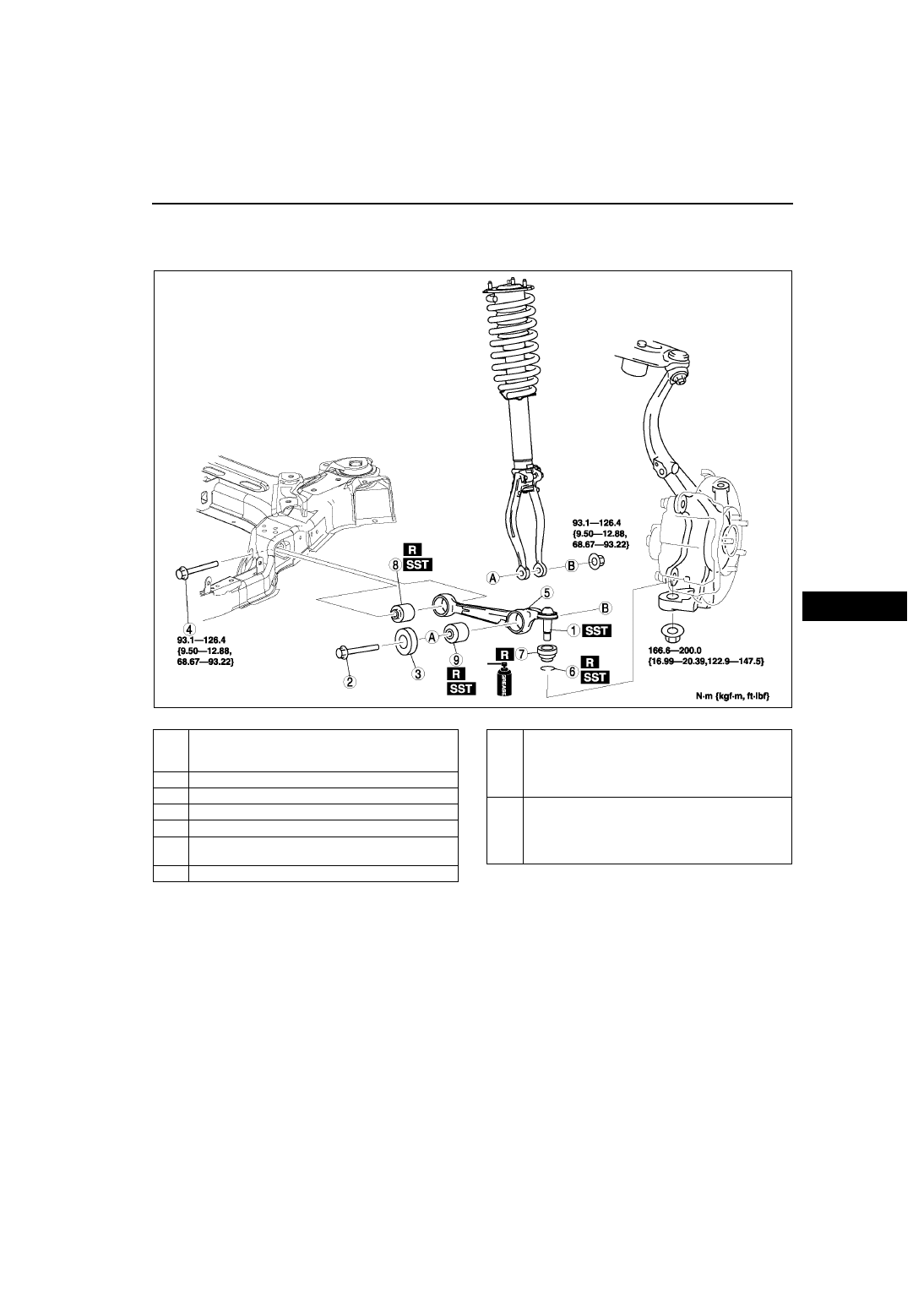

FRONT LOWER ARM (FRONT) REMOVAL/INSTALLATION

A6E741434300W01

1. Remove in the order indicated in the table.
2. Install in the reverse order of removal.

.

A6E7414W018

1

Front lower arm (front) ball joint
(See

R–16 Front Lower Arm (Front) Ball Joint

Removal Note

)

2

Bolt (front shock absorber lower side)

3

Dynamic damper

4

Bolt (front lower arm inner side)

5

Front lower arm (front) component

6

Clip
(See

R–18 Clip Installation Note

)

7

Dust boot

8

Front lower arm (front) bushing (inner side)
(See

R–16 Front Lower Arm (Front) Bushing (Inner

Side) Removal Note

)

(See

R–17 Front Lower Arm (Front) Bushing (Inner

Side) Installation Note

)

9

Front lower arm (front) bushing (outer side)
(See

R–16 Front Lower Arm (Front) Bushing (Outer

Side) Removal Note

)

(See

R–16 Front Lower Arm (Front) Bushing (Outer

Side) Installation Note

)

R–16

FRONT SUSPENSION

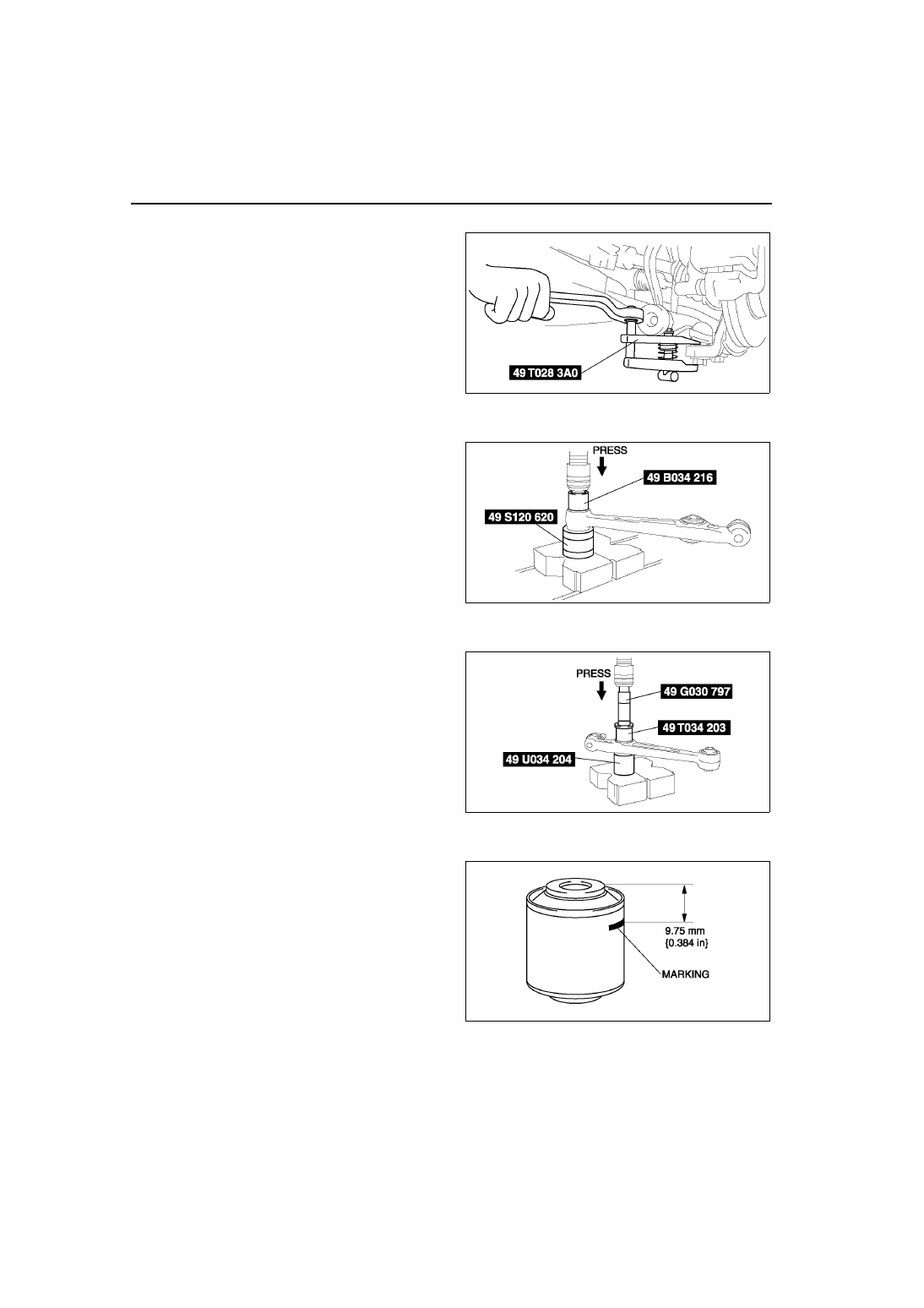

Front Lower Arm (Front) Ball Joint Removal Note

1. Separate the ball joint from the knuckle using the

SSTs.

Front Lower Arm (Front) Bushing (Inner Side) Removal Note

1. Press the bushing (inner side) out using the

SSTs.

Front Lower Arm (Front) Bushing (Outer Side) Removal Note

1. Press the bushing (outer side) out using the

SSTs.

Front Lower Arm (Front) Bushing (Outer Side) Installation Note

1. Mark the new bushing as shown in the figure.

A6E7414W030

A6E7414W001

A6E7414W010

A6E7414W011

FRONT SUSPENSION

R–17

R

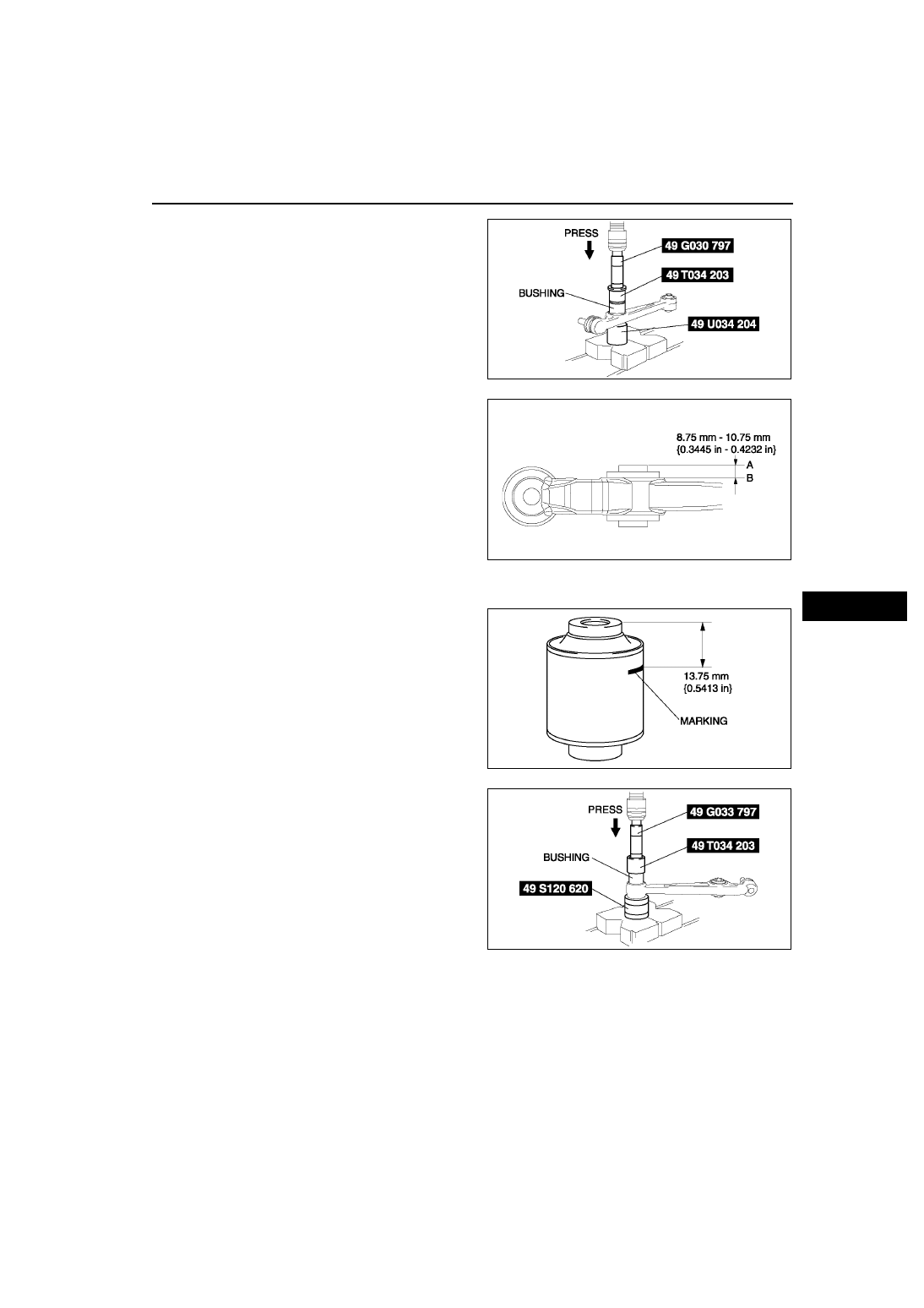

2. Press the bushing in to the marking using the

SSTs.

3. Verify that clearance distance A—B is 8.75 mm—

10.75 mm {0.3445 in—0.4232 in}.

Front Lower Arm (Front) Bushing (Inner Side) Installation Note

1. Mark the new bushing as shown in the figure.

2. Press the bushing in to the marking using the

SSTs.

A6E7414W012

A6E7414W003

A6E7414W013

A6E7414W002

R–18

FRONT SUSPENSION

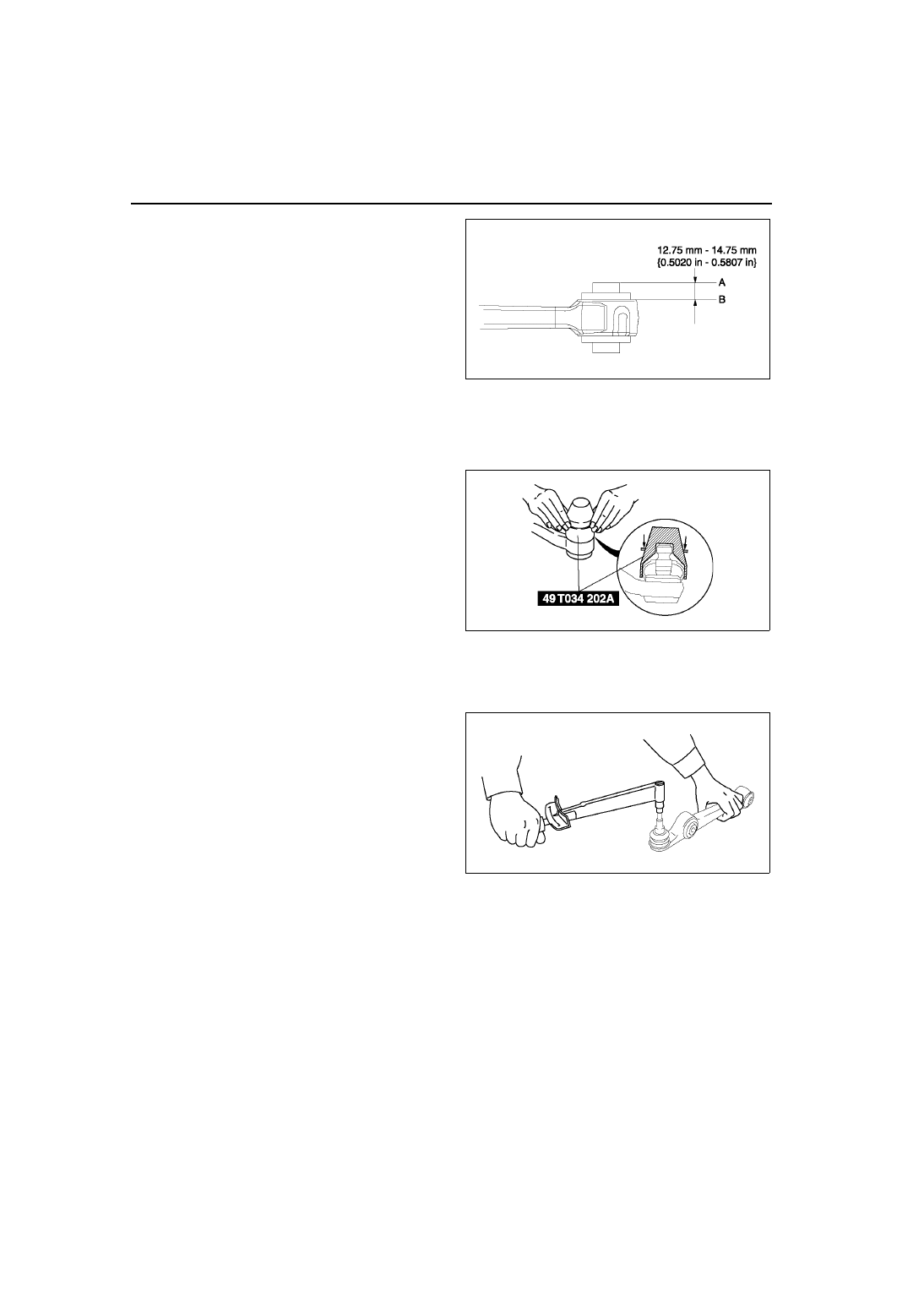

3. Verify that clearance distance A—B is 12.75

mm—14.75 mm {0.5020 in—0.5807 in}.

Clip Installation Note

1. Wipe the grease off the ball stud.
2. Fill the inside of the new dust boot with grease.
3. Install the boot on the ball joint.
4. Install the new clip using the SST.
5. Verify that the clip is installed securely to the

groove.

6. Wipe away the excess grease.

End Of Sie

FRONT LOWER ARM (FRONT) INSPECTION

A6E741434300W03

1. Remove the lower arm (front) from the vehicle.
2. Inspect for damage, cracks, and bending.
3. Inspect the ball joint rotation torque.

(1) Rotate the ball joint five times.
(2) Measure the rotation torque using a suitable

allen socket and a torque wrench.

• If not within the specification, replace the

lower arm component.

Rotation torque

1.18—2.23 N·m

{12.1—22.7 kgf·cm, 10.5—19.7 in·lbf}

End Of Sie
