ПЕРЕДНЯЯ ОСЬ, КОЛЕСА, ШИНЫ АВТОМОБИЛЕЙ КАМАЗ - ЧАСТЬ 1

Автомобили КАМАЗ различных моделей и комплектаций имеют передние оси, колеса и шины различающиеся: применяемыми колесами и шинами; дисковыми или бездисковыми колесами; типами тормозных камер и тормозных механизмов; наличием или отсутствием игольчатых подшипников в шкворневом узле; материалом балки; наличием литого суппорта; материалом накладок тормозных колодок; подшипниками ступицы колес. Особенности наиболее применяемых подвесок даны в таблице 39.

Передняя ось в сборе со ступицами, колесами, тормозными механизмами и тягой рулевой трапеции показаны на рис. 211. Балка передней оси с поворотными кулаками, рычагами рулевой трапеции в сборе показана на рис. 212.

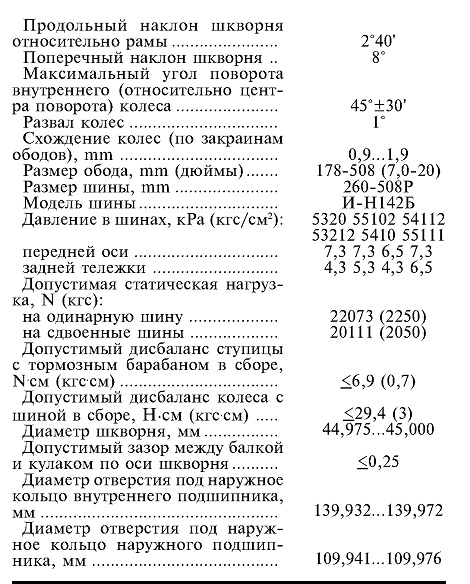

Техническая характеристика

Передняя ось в сборе со ступицами, тормозными механизмами и тягой рулевой трапеции для модернизированных автомобилей КамАЗ показан на рис. 213.

Конструкция ступицы с тормозным барабаном обеспечивает установку на автомобили дисковых колес с креплением по типу ISO. В шкворневых узлах передней оси запрессованы игольчатые подшипники, которые перед установкой смазываются смазкой Литол-24. Между подшипниками устанавливается полиамидная втулка. Введено уплотнение шкворневого узла лепестковыми резиновыми манжетами.


Таблица 39

Передняя ось (см. рис. 212) неразрезная, с поворотными кулаками вилочного типа и цилиндрическими шкворнями. В отверстия кулаков 6 и 21 под поршень 10 запрессованы втулки 5 шкворней, выполняющие роль подшипников скольжения. От осевого перемещения шкворень 10 зафиксирован клином 31 и гайкой 29 с шайбой 30. Шкворень установлен вверх торцом с прорезью. Отверстия в кулаках после установки шкворня закрывают крышками 3 и 12 с прокладками 4 для защиты подшипников от грязи и пыли. Верхняя крышка в отличае от нижней имеет предохранительный клапан 11 для выхода смазки. Между нижними торцами проушины балки 24 и кулаками установлены опорные подшипники, состоящие из опорного кольца 18 и шайбы 20. Шайбы зафиксированы от проворачивания штифтами 19 в расточках на поворотных кулаках. Между верхними торцами проушин балки и кулаками установлены шайбы 15 и 16 толщиной 1,5 мм и 0,25 мм, с помощью которых регулируют осевой зазор в шкворневом соединении.

Подшипники скольжения и опорные подшипники смазывают через масленки 9.

Верхний 25 и нижние 23 и 28 рычаги закреплены в кулаках гайками 7 со шплинтами 8. Рычаги от проворачивания в кулаках зафиксированы сегментными шпонками 22. Углы поворота кулаков ограничены упорами 26, ввернутыми во фланцы поворотных кулаков и зафиксированными гайками 27. Упоры при максимальном повороте колес упираются в бобышки на балке оси.

На цапфах кулаков (см. рис. 211) гайкой 6, контргайкой 10 и замковыми шайбами 7 и 8 закреплены ступицы 13 колес.

На ступице имеются пять спиц, равномерно распо-

ложенных по окружности. Концы спиц заканчиваются коническими опорами, предназначенными для посадки конической поверхности обода. Угол конуса 28° обеспечивает при затяжке гаек 3 с моментом 245... 294 Н.м (25... 30 кгс.м) силу трения, необходимую для надежного соединения обода со ступицей и предохранение обода от поворота при торможении. В теле ступицы между спицами имеются пять отверстий, предназначенных для болтов 15 крепления тормозного барабана 17. Гайки 16 болтов самоконтрящиеся.

Для уменьшения износа шин и улучшения устойчивости и управляемости автомобиля ступица в сборе с тормозным барабаном балансируется.

Ступица вращается на двух конических роликовых подшипниках 11 и 14. На внутренней и внешней обоймах подшипников имеется маркировка, которая должна в точности совпадать для обеих обойм. Внутренняя обойма подшипника 14 упирается в упорное кольцо 18.

Подшипниковая сборочная единица снаружи защищена от пыли и грязи крышкой 9 с прокладкой 12, с обратной стороны — манжетой 31, установленной в расточке ступицы, рабочие кромки манжеты опираются на кольцо 19.

Тормозные механизмы 32 передних колес смонтированы на суппортах, которые крепятся болтами к фланцам поворотных кулаков. Рулевая трапеция передней оси включает поперечную тягу 30, шаровые пальцы которой коническими хвостовиками плотно входят в конические отверстия рычагов и закреплены гайками со шплинтами. Аналогично крепится продольная рулевая тяга 23 к рычагу поворотного кулака и к тяге сошки рулевого механизма.

Поперечный угол наклона шкворня и угол развала колес обеспечиваются при изготовлении деталей переднего моста. Эти углы не регулируются. Продольный угол наклона шкворня определяется положением переднего моста, относительно рессоры — обеспечивается кронштейнами амортизатора.

Колеса (рис. 214) — бездисковые, трехкомпонентные. Съемное бортовое кольцо 3 удерживается на ободе замочным разрезным кольцом 2, установленным в канавке обода 1. По внутреннему диаметру, под канавкой для замочного кольца, обод имеет коническую поверхность для центровки колеса при установке на ступицу. Передние колеса закреплены на спицах ступиц пятью прижимами на шпильках с гайками.

Колеса задние (рис. 215) сдвоенные. Обод 3 заднего внутреннего колеса установлен на конической поверхности спиц задней ступицы 1. Расстояние между шинами сдвоенных колес обеспечено проста-вочным распорным кольцом 6, которое для увеличения жесткости гофрировано. Проставочное кольцо передает также на внутреннее колесо усилие затяжки гаек и прижимов, крепящих наружное колесо.

Наружное колесо установлено на конических поверхностях прижимов 2 крепления колес, поэтому прижимы задних колес отличаются от передних. Для предотвращения проворачивания колес на спицах, в случае ослабления затяжки, каждый обод имеет по два выштампованных ограничителя-упора.
