S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

Wire Harness Layout

Схема Жгута Проводв

Main Wire Harness .............................................................................................................................HL-1
Главный Жгут Проводов ...................................................................................................................HL-1
A/C Wire Harness ...............................................................................................................................HL-4
Жгут Проводов кондиционера .........................................................................................................HL-4
Frame Wire Harness ..........................................................................................................................HL-5
Жгут Проводов Кузова ......................................................................................................................HL-5
Ceiling Wire Harness ..........................................................................................................................HL-8
Жгут Проводов Потолка ...................................................................................................................HL-8
Left Front Door Wire Harness.............................................................................................................HL-9
Жгут Проводов Левой Передней Двери ..........................................................................................HL-9
Right Front Door Wire Harness ........................................................................................................HL-10
Жгут Проводов Правой Передней Двери ......................................................................................HL-10
Left Back Door Wire Harness ........................................................................................................... HL-11
Жгут Проводов Левой Задней Двери ............................................................................................ HL-11
Right back door wire harness ...........................................................................................................HL-12
Жгут Проводов Правой Задней Двери ..........................................................................................HL-12
Tailgate Wire Harness ......................................................................................................................HL-13
Жгут Проводов Задней Двери .......................................................................................................HL-13
Engine Compartment Wire Harness .................................................................................................HL-14
Жгут Проводов Отсека Двигателя .................................................................................................HL-14

HL-1

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

Main Wire Harness

Главный Жгут Проводов

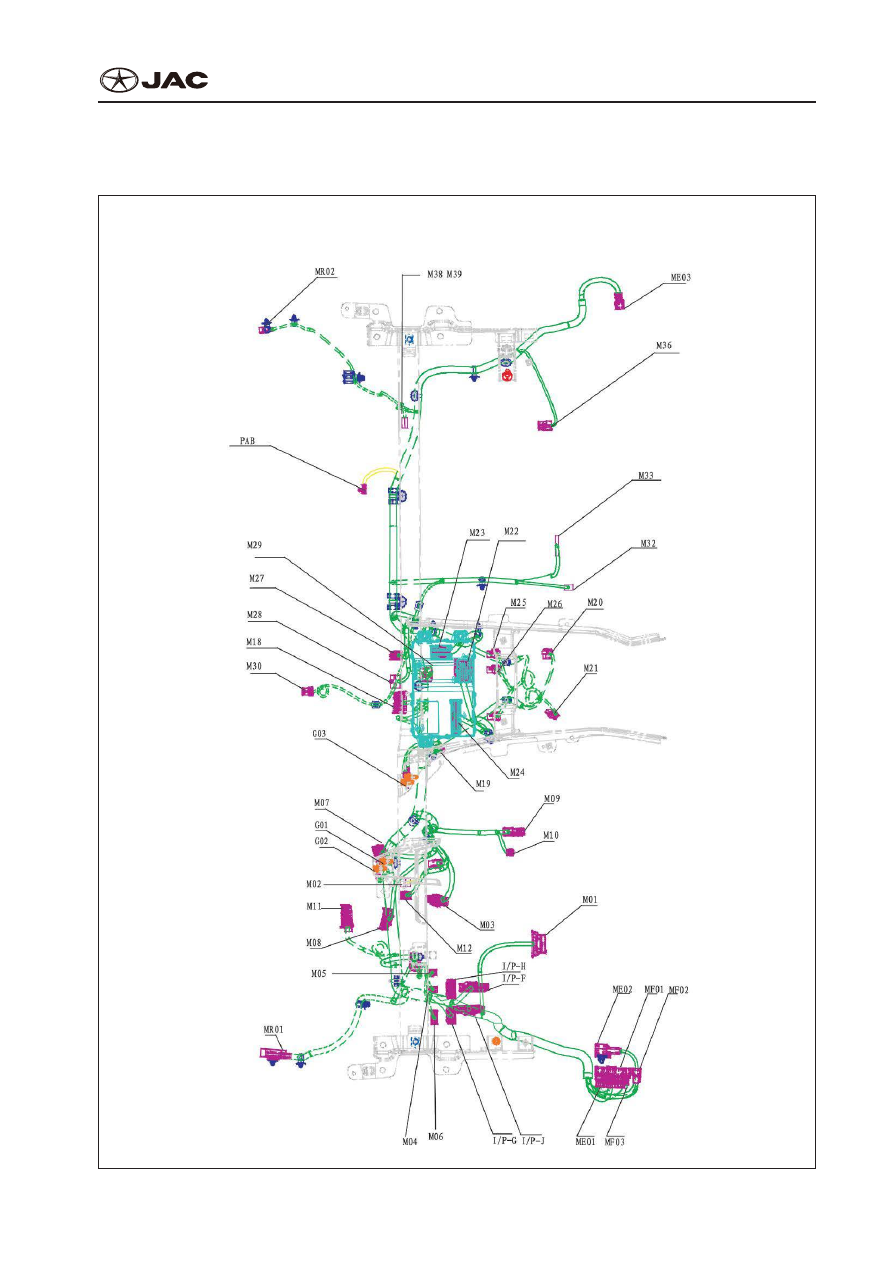

Main Wire Harness (1)
Главный Жгут Проводов (1)

HL-2

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

Main Wire Harness (2)
Главный жгут проводов (2)

M38 M39

M38 M39

Connect to glove box headlamp

Подключить к лампочке бардачка

ME03

ME03

Connect to engine wire harness interface 3

Подключить к жгуту двигателя, интерфейс 3

M36

M36

Connect to blower motor

Подключить к электродвигателю нагнетателя

M33

M33

Connect to speed regulation resistance

Подключить к сопротивлению регулятора скорости

M32

M32

Connect to evaporator temperature sensor

Подключить к датчику температуры испарителя

M27

M27

Connect to A/C controller 2

Подключить к контроллеру пер. т. 2

M28

M28

Connect to A/C controller 1

Подключить к контроллеру пер. т. 1

M30

M30

Connect to lighting sensor

Подключить к датчику освещенности

M23

M23

Connect to BCM 2

Подключить к блоку управления системами кузова (BCM) 2

M22

M22

Connect to BCM 1

Подключить к блоку управления системами кузова (BCM) 1

M09

M09

Connect to EPS motor

Подключить к двигателю EPS

M10

M10

Connect to EPS connecter

Подключить к соединителю EPS

M20

M20

Connect to cigarette lighter

Подключить к прикуривателю

M21

M21

Connect to on-board power-supply system

Подключить к бортовой системе электропитания

M18

M18

CD player

Проигрыватель компакт-дисков

M29

M29

Connect to hazard warning light switch

Подключить к переключателю аварийного индикатора

M24

M24

Connect to BCM3

Подключить к BCM3

M19

M19

Connect to reversing radar buzzer

Подключить к сигнализатору радара заднего хода

M07

M07

Connect to combination switch (lighting)

Подключить к комбинационному переключателю (освещения)

M03

M03

Connect to ignition lock

Подключить к замку зажигания

M12

M12

Connect to helical cable1

Подключить к спиральному кабелю 1

M02

M02

Connect to helical cable 2

Подключить к спиральному кабелю 2

M11

M11

Connect to combination instrument connecter

Подключить к комбинационному соединителю приборов
