JAC S5. Руководство - часть 338

HL-3

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

M08

M08

Connect to combination switch (wiper)

Подключить к комбинационному переключателю (стеклоочистителя)

M01

M01

Diagnostic interface

Диагностический интерфейс

M06

M06

Connect to rearview mirror adjusting switch

Подключить к переключателю регулировки зеркала заднего вида

M04

M04

Connect to lighting adjusting switch

Подключить к переключателю регулировки освещения

M05

M05

Connect to headlamp adjusting switch

Подключить к переключателю регулировки головной лампы

MF01

MF01

Connect to frame wire harness interface 1

Подключить к жгуту кузова, интерфейс 1

MF02

MF02

Connect to frame wire harness interface 2

Подключить к жгуту кузова, интерфейс 2

MF03

MF03

Connect to frame wire harness interface 3

Подключить к жгуту кузова, интерфейс 3

ME01

ME01

Connect to engine front compartment interface1

Подключить к интерфейсу 1 передней части двигателя

ME02

ME02

Connect to engine front compartment interface1

Подключить к интерфейсу 1 передней части двигателя

ME03

ME03

Connect to engine front compartment interface1

Подключить к интерфейсу 1 передней части двигателя

MR01

MR01

Connect to ceiling wire harness 1

Подключить к потолочному жгуту 1

MR02

MR02

Connect to ceiling wire harness 2

Подключить к потолочному жгуту 2

HL-4

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

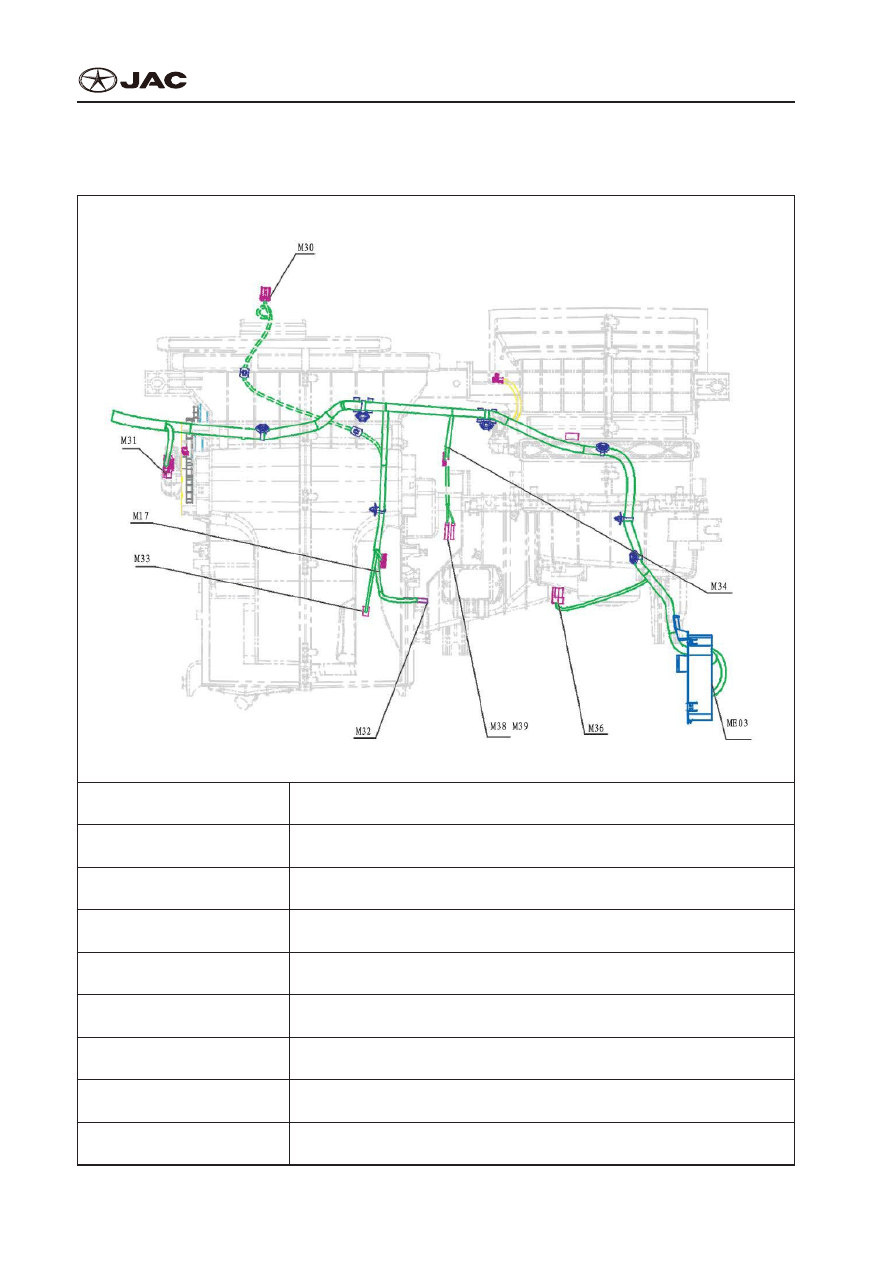

A/C Wire Harness

Жгут Проводов кондиционера

M32

M32

Speed regulation module

Модуль регулировки скорости

M38 M39

M38 M39

Grove box headlamp

Фара переднего света «Grove box»

M36

M36

Blower

Вентилятор

M34

M34

Inside and outside circular air door motor

Привод внутренней и наружной вентиляционной дверцы

M33

M33

Evaporator temperature sensor

Датчик температуры испарителя

M17

M17

Mode air door motor

Привод режима вентиляционной дверцы

M31

M31

Cooling/heating air door motor

Привод вентиляционной дверцы охлаждения нагрева

M30

M30

Lighting sensor

Датчик освещенности

ME03

ME03

Connect to engine wire harness 3

Подключить к жгуту двигателя 3

HL-5

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

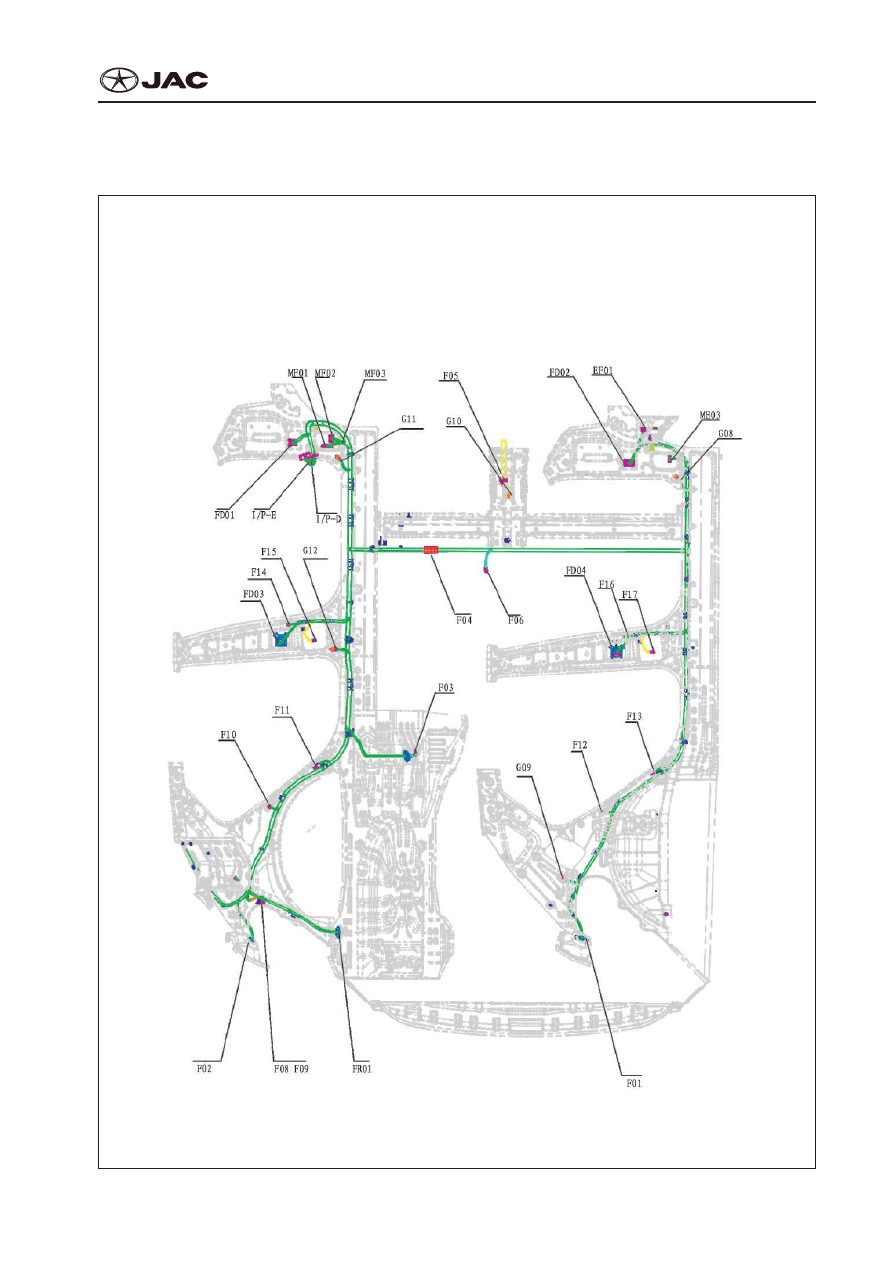

Frame Wire Harness

Жгут Проводов Кузова

Frame wire harness (1)
Жгут проводов кузова (1)

HL-6

S5 Service manual

S5 Инструкция по техобслуживанию

Wire Harness Layout

Схема Жгута Проводв

Frame Wire Harness (2)
Жгут проводов кузова (2)

MF01

MF01

Connect to main wire harness connector 1

Подключить к соединителю главного жгута 1

MF02

MF02

Connect to main wire harness connector 2

Подключить к соединителю главного жгута 2

MF03

MF03

Connect to main wire harness connector 3

Подключить к соединителю главного жгута 3

I/P-E

I/P-E

Connect to indoor electric box E

Подключить к внутреннему электрическому шкафу Е

I/P-D

I/P-D

Connect to indoor electric box D

Подключить к внутреннему электрическому шкафу D

F05

F05

Connect to airbag controller

Подключить к контроллеру подушки безопасности

EF01

EF01

Connect to engine front compartment wire harness

Подключить к жгуту передней части двигателя

FD01

FD01

Connect to left front door wire harness connector

Подключить к разъему жгута на левой передней двери

FD02

FD02

Connect to front door wire harness connector

Подключить к разъему жгута передней двери

ME03

ME03

Connect to engine wire harness

Подключить к жгуту двигателя

F06

F06

Connect to parking handle switch

Подключить к переключателю на рукоятке стояночного тормоза

F04

F04

CAN cable plying interface

Интерфейс эксплуатации кабеля CAN

F15

F15

Connect to left front seat belt prewarning switch

Подключить к переключателю предупреждения на ремне переднего левого

сидения

F14

F14

Connect to left front door contact switch

Подключить к контактному переключателю на левой передней двери

FD03

FD03

Connect to left back door wire harness

Подключить к разъему жгута на левой задней двери

F11

F11

Connect to left rear speed sensor

Подключить к левому заднему датчику скорости

F10

F10

Connect to left back door contact switch

Подключить к контактному переключателю на левой задней двери

F03

F03

Connect to oil pump connector

Подключить к разъему масляного насоса

FD04

FD04

Connect to right back door wire harness connector

Подключить к разъему жгута на правой задней двери

F16

F16

Connect to right front door contact switch

Подключить к контактному переключателю на правой передней двери

F17

F17

Connects to right back door belt pretensioner

Подключается к устройству натяжения ремня безопасности для правой за-

дней двери

F12

F12

Connect to right back door wire harness connector

Подключить к разъему жгута на правой задней двери
