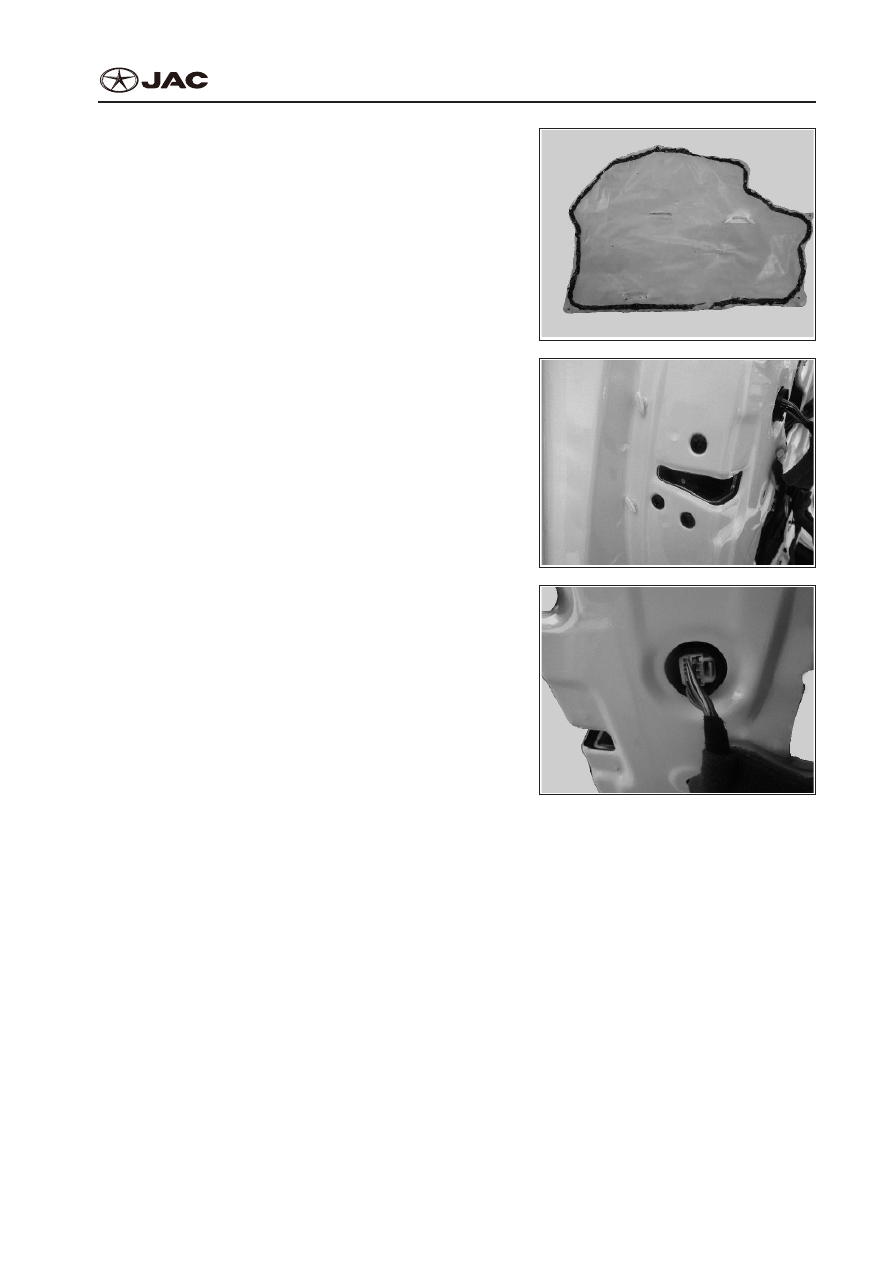

3)  Rip off the waterproof membrane (see front door

waterproof membrane removal);

3)  Удалите водонепроницаемую мембрану (см.

демонтаж водонепроницаемой мембраны пе-

редней двери).

4)  Remove the 3 fixing screws of front door fastener;
4)  Открутите три крепежных винта крепления пе-

редней двери.

5)  Disconnect the fastener wire harness connector;
5)  Отсоедините  соединитель  жгута  проводки

крепления.

BODY-28

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

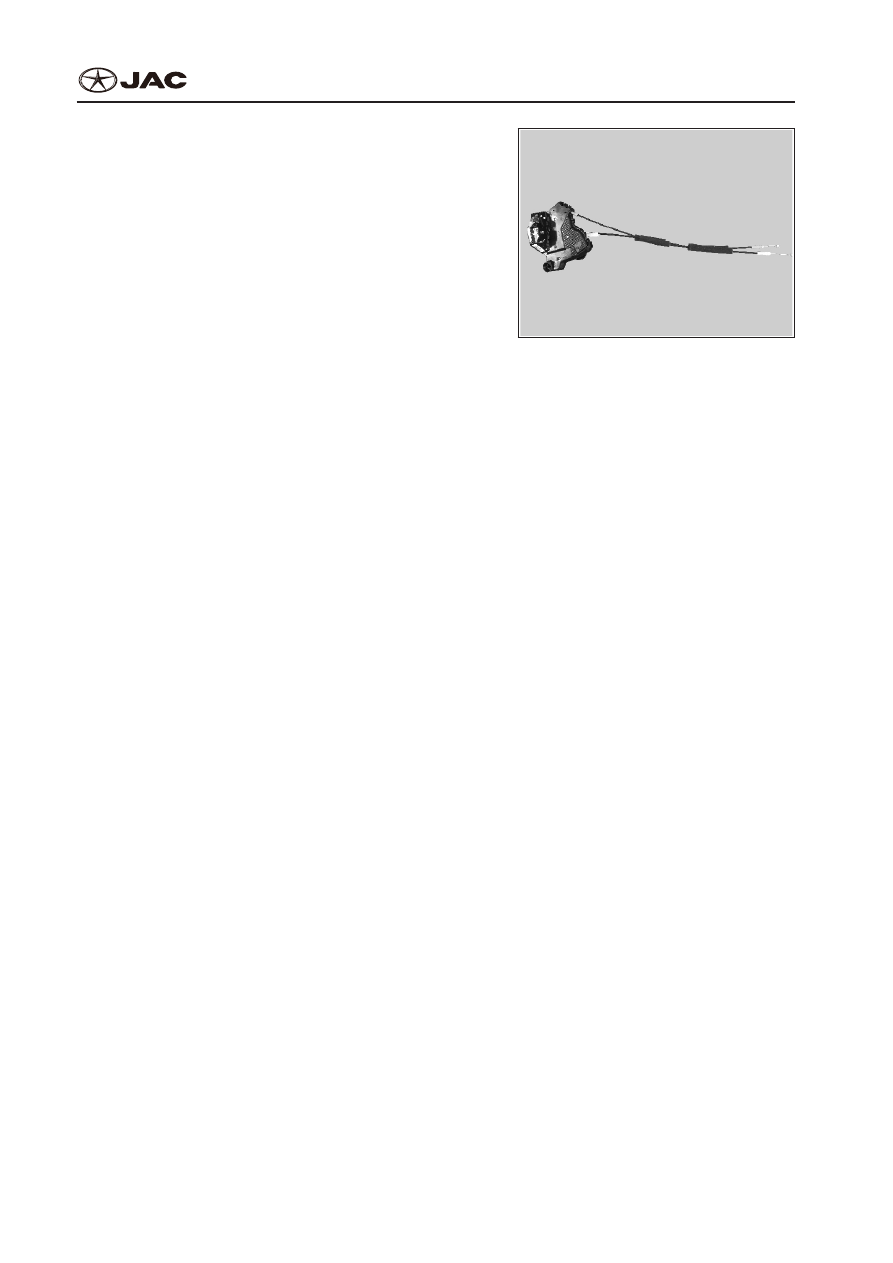

6)  Release unlocked pulling rod;
6)  Снимите незафиксированную тяговую штангу.

7)  Remove the front door fastener.
7)  Снимите крепление передней двери.

2.  Installation
2.  Установка
Assemble it in reverse sequence as did in disassem-

bly.
Установка производится в обратной последователь-

ности к демонтажу.

Note:
Указание:
The element must be installed according to the original

position.
Элемент нужно установить в его исходное положе-

ние.

After installation, check if the door switch work well and

if the door lock up well. If not, it should be re-installed

or adjusted.
После установки проверьте дверной переключатель

и дверной замок на предмет функциональности.

Переустановите или отрегулируйте, по мере надо-

бности.

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

BODY-29

Front door fastener replacement:

Замена крепления передней двери:

1)  Removal
1)  Снятие

①

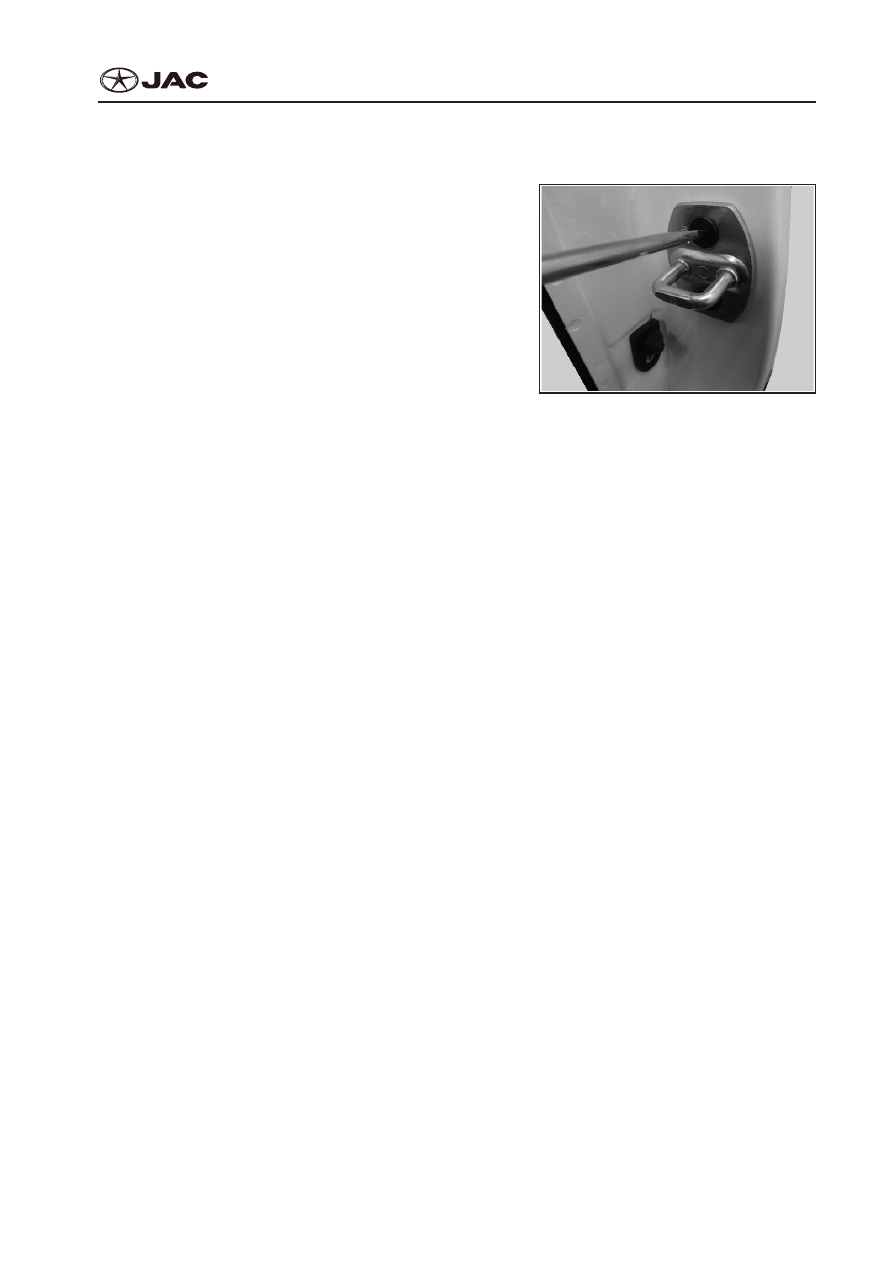

  Mark the present position of the fastener;

①

  Отметьте текущее положение крепления.

②

  Remove the fixing screws of the fastener;

②

  Открутите крепежные винты крепления.

③

  Remove the door fastener.

③

  Снимите крепление двери.

2)  Installation
2)  Установка
Assemble it in reverse sequence as did in disassem-

bly.
Установка производится в обратной последователь-

ности к демонтажу.

Front door fastener adjustment:

Регулировка крепления передней двери:

①

  Release the fastener bolts;

①

  Открутите крепежные болты.

②

  Move the fastener to the required direction and make sure the fastener is always in the center of

the lock.

②

  Переместите крепление в нужное положение и убедитесь, что оно всегда находится в цент-

ре замка.

③

  Tighten the fixing screws of the fastener;

③

  Затяните крепежные винты крепления.

④

  Close the door and check if the surface and gap meet the requirements.

④

  Закройте дверь и проверьте зазор и поверхность на предмет соответствия требованиям.

BODY-30

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

Door outer handle holder replacement

Замена держателя внешней ручки двери.

1.  Disassembly
1.  Демонтаж
1)  Remove the front door fastener;
1)  Снимите крепление передней двери.

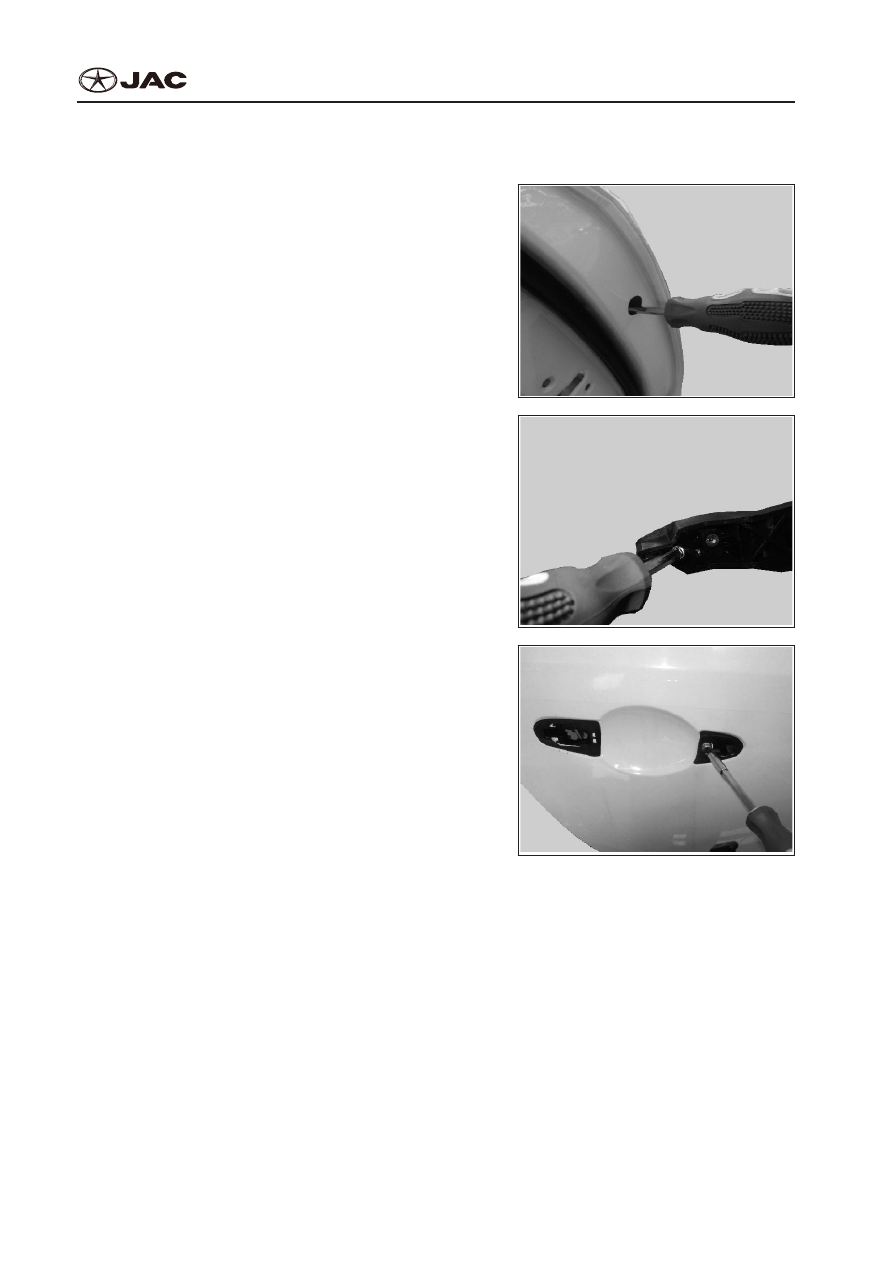

2)  Loosen the 3 bolts in trim plate of open handle;
2)  Отвинтите 3 болта внутренней панели откры-

той ручки.

3)  Remove the trim plate;
3)  Удалите внутреннюю панель.

4)  Loosen 1 fixing screw of outer handle;
4)  Открутите 1 крепежной винт внешней ручки.
