JAC S5. Руководство - часть 291

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

BODY-23

2)  Installation
2)  Установка
Assemble it in reverse sequence as did in disassem-

bly.
Установка производится в обратной последователь-

ности к демонтажу.

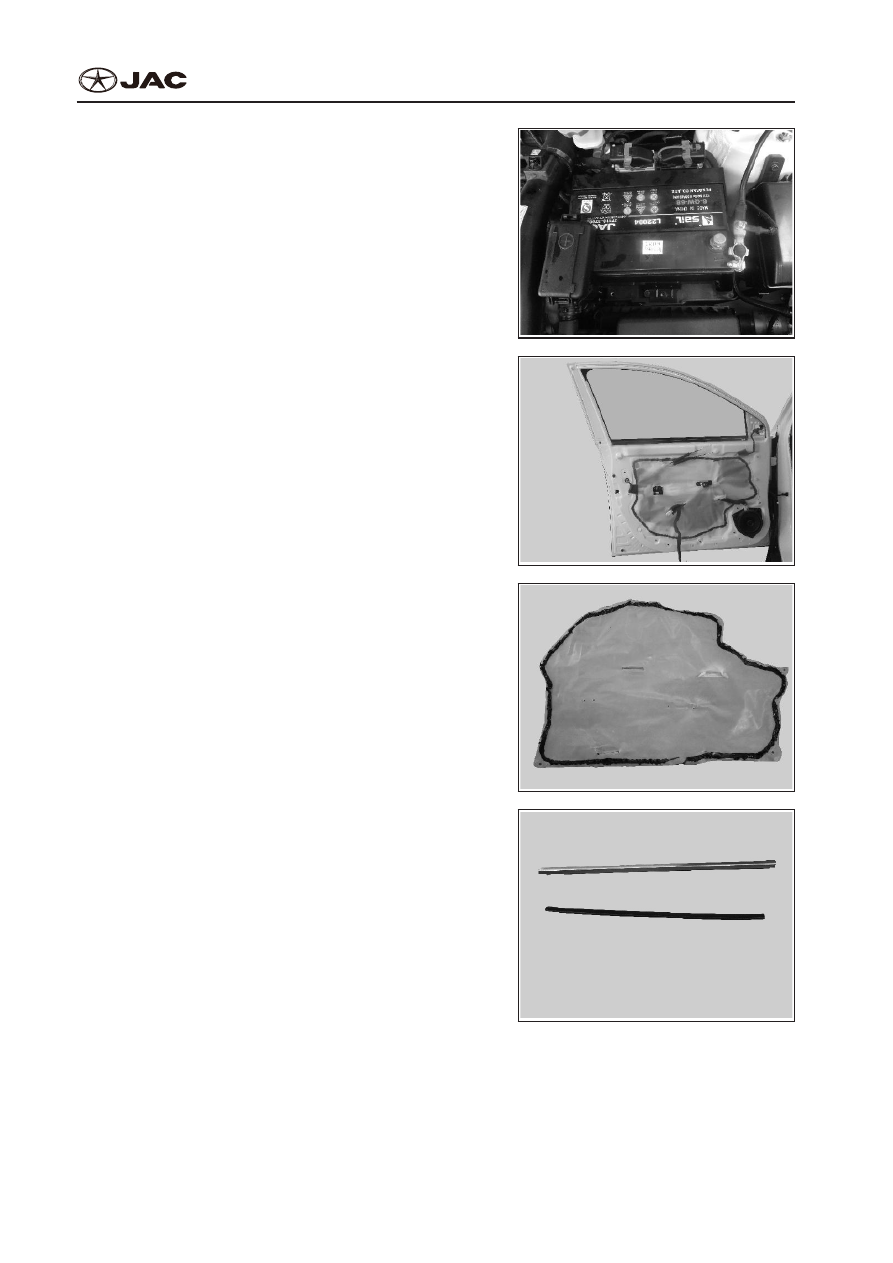

Replacement of front window sealing strip:

Замена уплотнительной полосы передней двери:

1)  Disassembly
1)  Демонтаж

①

  Remove the fixing screws of window sealing strip;

①

  Открутите крепежные винты уплотнительной

полосы окна.

②

  Remove the outdoor window sealing strip slowly

from one end to another.

②

  Осторожно удалите уплотнительную полосу

снаружи стекла окна.

Note:
Указание:
Do not use excessive force in removal, which may

cause deformation of the sealing strip.
Не применяйте чрезмерное усилие при снятии во

избежание деформации уплотнительной полосы.

Check the drip insertion strip after removal. If it is de-

formed, replace it.
Проверьте втулку каплесборника после снятия уп-

лотнительной полосы. Замените в случае дефор-

мации.

2)  Installation
2)  Установка
Assemble it in reverse sequence as did in disassem-

bly. Replacement of front windshield:
Установка производится в обратной последователь-

ности к демонтажу. Замена переднего ветрового

стекла:

BODY-24

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

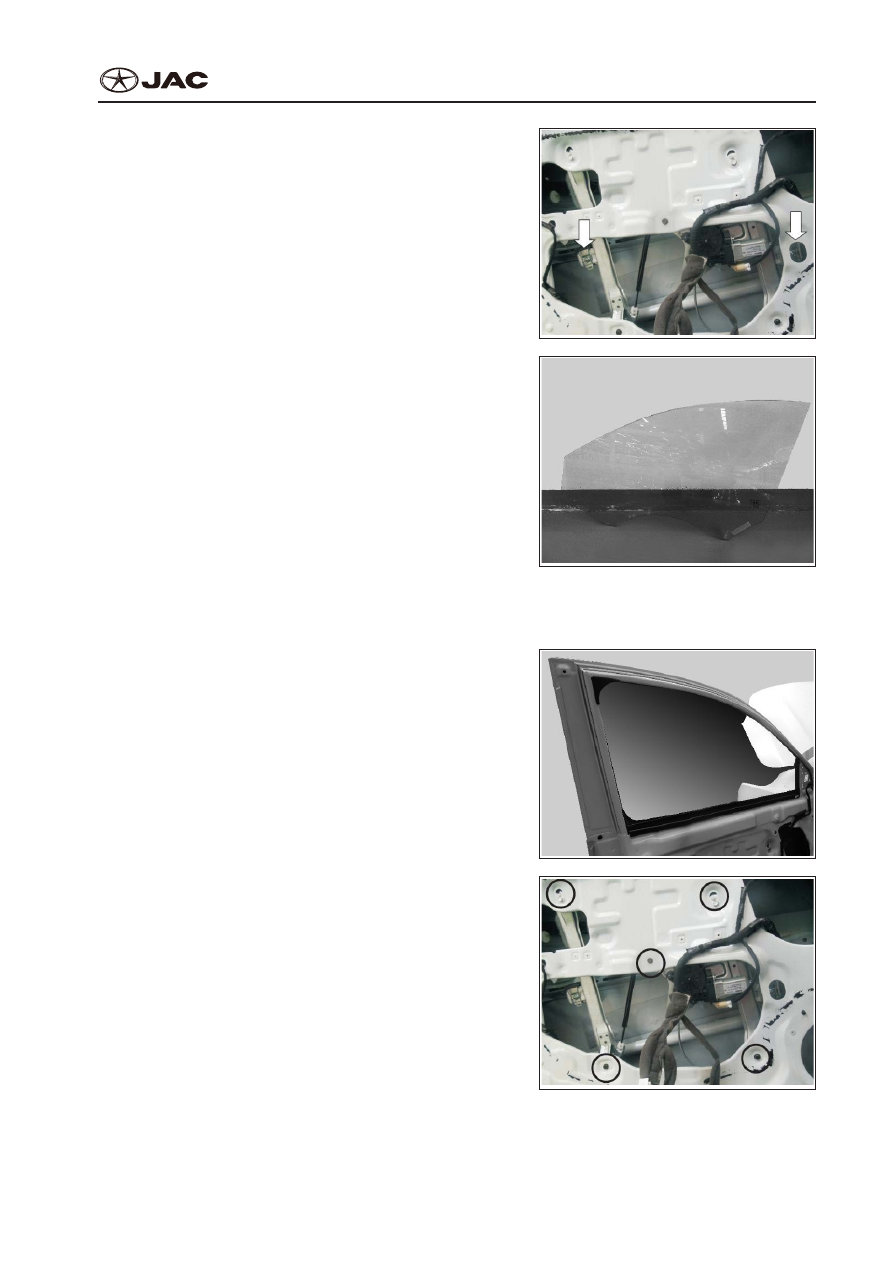

1.  Disassembly
1.  Демонтаж
1)  Disconnect the negative pole of the battery;
1)  Отсоедините отрицательную клемму аккумуля-

тора.

2)  Remove the front door interior trim plate (see ve-

hicle body removal);

2)  Снимите внутреннюю панель передней двери

(см. демонтаж кузова).

3)  Remove the waterproof membrane of front door

(see vehicle body disassembly);

3)  Извлеките водонепроницаемую мембрану пе-

редней двери (см. демонтаж кузова).

4)  Install the glass lifter switch;
4)  Установите переключатель стеклоподъемника.

5)  Lift the glass to the correct place when the vehicle

is powered on;

5)  Поставьте стекло в правильное место при за-

жигании двигателя.

6)  Remove the window sealing strip.
6)  Удалите  уплотнительную  полосу  ветрового

стекла.

7)  Loosen the 2 glass-tightening bolts on window

lifter;

7)  Открутите два затягивающих болта стеклопо-

дъемника лобового стекла.

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

BODY-25

8)  Adjust the windshield status and get glass down.
8)  Отрегулируйте положение лобового стекла и

опустите его на пол.

2.  Installation
2.  Установка
Assemble it in reverse sequence as did in disassem-

bly.
Установка производится в обратной последователь-

ности к демонтажу.

Front windshield lifter replacement:

Замена стеклоподъемника ветрового стекла:

1)  Disassembly
1)  Демонтаж

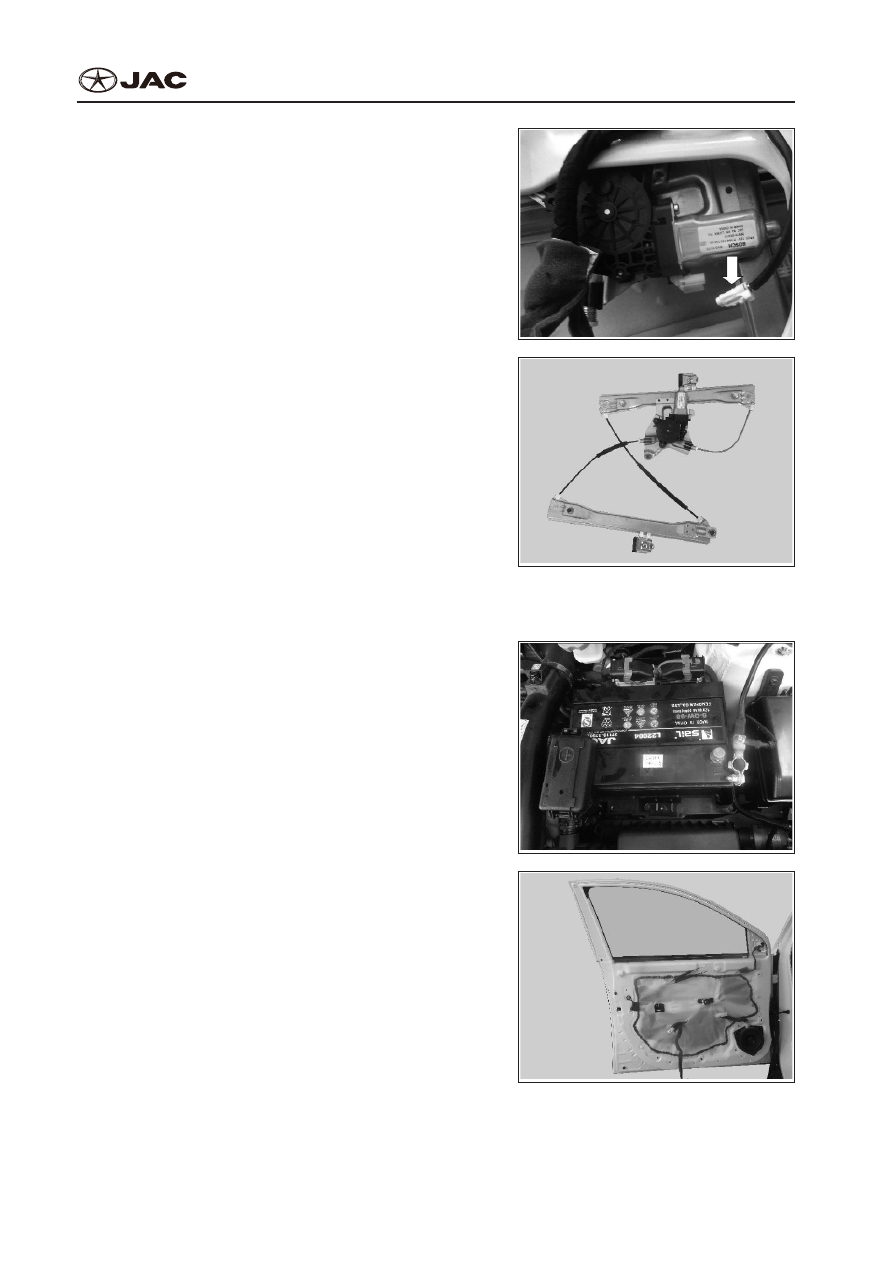

①

  Remove the front windshield (see front door wind-

shield replacement).

①

  Снимите ветровое стекло (см. замена стекла

передней двери).

②

  Loosen the 5 bolts on the glass lifter;

②

  Отвинтите 5 болтов стеклоподъемника.

BODY-26

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

③

Disconnect the wire harness connector of glass

UP and DOWN motor;

③

Отсоедините соединитель пучка проводов при-

вода стекла ВВЕРХ и ВНИЗ.

④

  Remove the glass lifter assembly.

④

  Снимите стеклоподъемник в сборе.

2)  Installation
2)  Установка
Assemble it in reverse sequence as did in disassem-

bly.
Установка производится в обратной последователь-

ности к демонтажу.

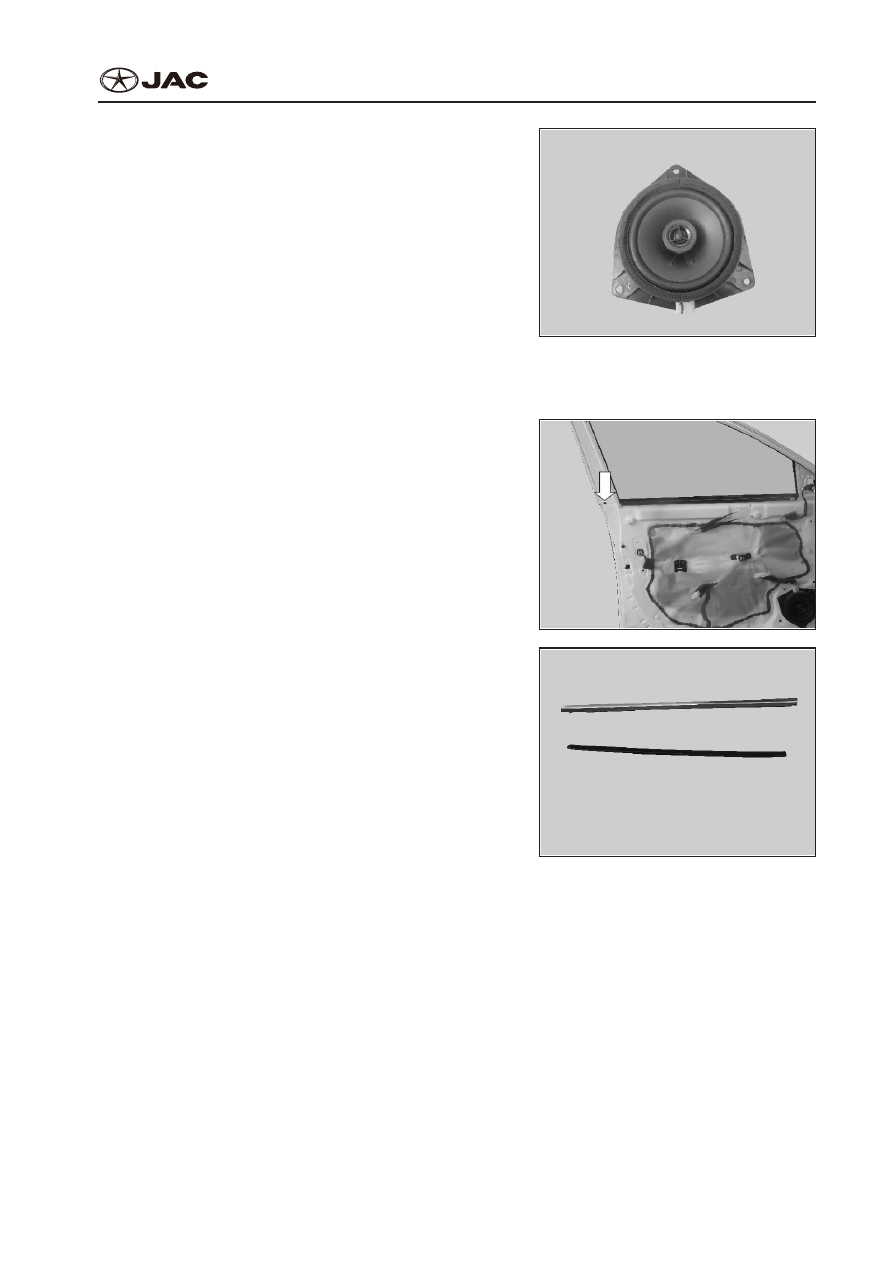

Front door lock assembly replacement:

Замена замка в сборе передней двери:

1.  Disassembly
1.  Демонтаж
1)  Disconnect the negative pole of the battery;
1)  Отсоедините отрицательную клемму аккумуля-

тора.

2)  Remove the front door interior trim plate (see front

interior trim plate disassembly);

2)  Снимите внутреннюю панель передней двери

(см. демонтаж внутренней панели передней

двери).
