Airbag on Driver Side

Подушка со Стороны Водителя.

DAB module includes: door cover, airbag, gas generator, housing, gas generator retaining ring, label,

and horn bell mechanism.
Модуль подушки водителя (DAB) включает в себя: крышку-дверцу, воздушную подушку, газовый

генератор, стопорное кольцо газового генератора, корпус, бирку и механизм клаксона.

1.  Element
1.  Элемент

Safety airbag on driver's side

Надувная аварийная подушка со

стороны водительского сидения

Steering wheel

Рулевое колесо

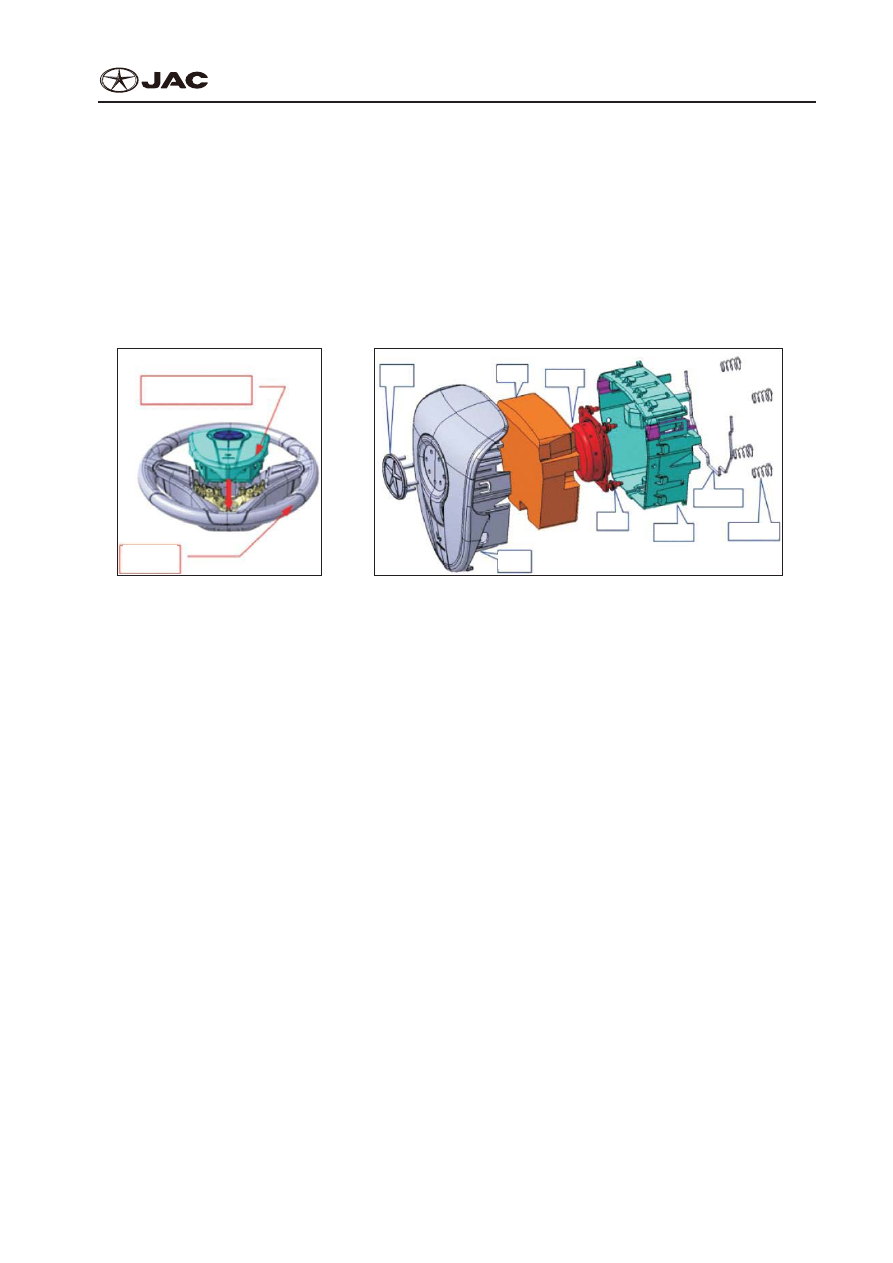

Location diagram

Диаграмма расположения

Label

Маркировочный

знак

Airbag

Надувная

подушка

безопасности

Generator

Генератор

Assembly box

Сборочный

Assembly spring

Пружина в сборе

Horn spring

Кронштейн переднего

конца передней

рессоры

Cover

Покрытие

Nut

Гайка

Disassembly

Демонтаж

2.  Specifications
2.  Характеристики ( спецификация)
Airbag volume: 50L
Объем воздушной подушки: 50 л

Notes:
Примечания:



●

When dismantling airbag on driver side or installing new airbag on driver side, put the cushion upward.



●

При демонтаже воздушной подушки водителя или установке новой подушки всегда держите

ее упрwугую сторону, обращенной вверх.



●

Do not measure the resistance of airbag, because this may cause unexpected explosion of airbag.



●

Не измеряйте сопротивление воздушной подушки, т.к. это может вызвать ее неожиданный

взрыв.



●

Place airbag on driver side in area with ambient temperature of less than 90°C, keep it away from

electric or noise place.



●

Устанавливайте подушку водителя при температуре не более 90

SRS-20

S5 Service manual

S5 Инструкция по техобслуживанию

Supplemental Restraint System

Вспомогательная Система Безопасности



●

. Не подвергайте ее действию электрических полей или звуковых вибраций.



●

When conducting welding operation, it is necessary to disconnect negative pole of battery and dis-

connect airbag connector.



●

При выполнении сварочных работ необходимо отсоединить минусовую клемму аккумулятор-

ной батареи и отсоединить разъем воздушной подушки.



●

When disposing vehicle or airbag, use special tool to ignite airbag.



●

При утилизации транспортного средства или его воздушной подушки используйте специаль-

ный инструмент для взрыва подушки.

3.  Dismantling steps
3.  Порядок демонтажа

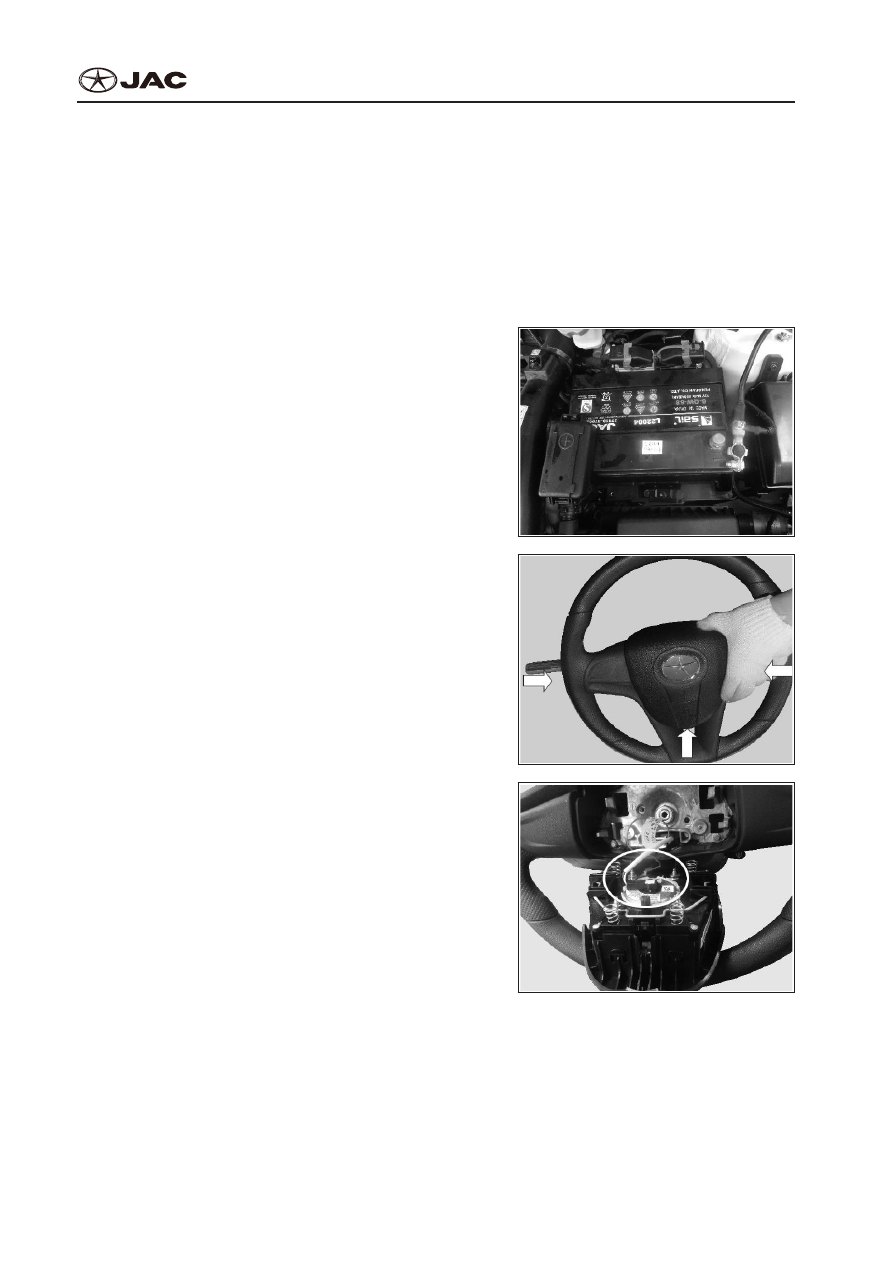

1)  Disconnect negative pole of battery for more than

3mins.

1)  Отсоедините минусовую клемму аккумулятор-

ной батареи более чем на 3 мин.

2)  Use a long screwdriver to pry three buckles of air-

bag assembly.

2)  При помощи длинной отвертки подденьте три

замка узла воздушной подушки

3)  Disconnect connectors of timer spring and horn

wire harness

3)  Отсоедините разъемы хронирующей пружины

и проводки клаксона

S5 Service manual

S5 Инструкция по техобслуживанию

Supplemental Restraint System

Вспомогательная Система Безопасности

SRS-21

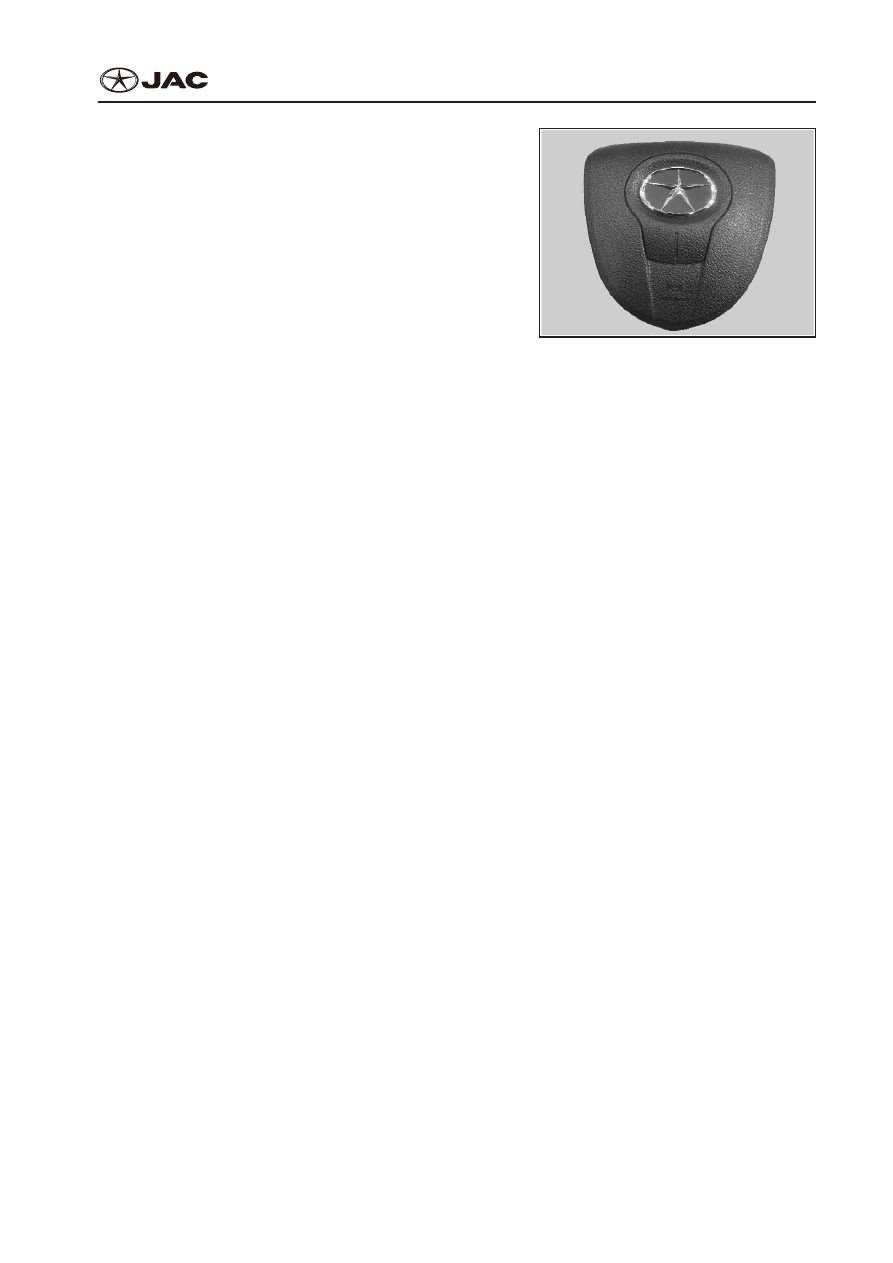

4)  Remove airbag and place airbag module in good

condition according to the requirement.

4)  Снимите подушку и поместите модуль подушки

безопасности в место, соответствующее ука-

занным выше требованиям.
