SRS-22

S5 Service manual

S5 Инструкция по техобслуживанию

Supplemental Restraint System

Вспомогательная Система Безопасности

4.  Installation Steps
4.  Порядок Установки
The installation should be in accordance with the reverse order of dismantling.
Установка производится в обратном порядке демонтажа.

S5 Service manual

S5 Инструкция по техобслуживанию

Supplemental Restraint System

Вспомогательная Система Безопасности

SRS-23

Airbag on Front-row Passenger’s Side

Подушка Переднего Ряда со Стороны Пассажира

PAB module includes: door cover, airbag, gas generator, housing, gas generator retaining ring, and la-

bel.
Модуль подушки пассажира (РАВ) в себя включает: крышку-дверцу, подушку безопасности, газо-

вый генератор, корпус, стопорное кольцо газового генератора, бирку.

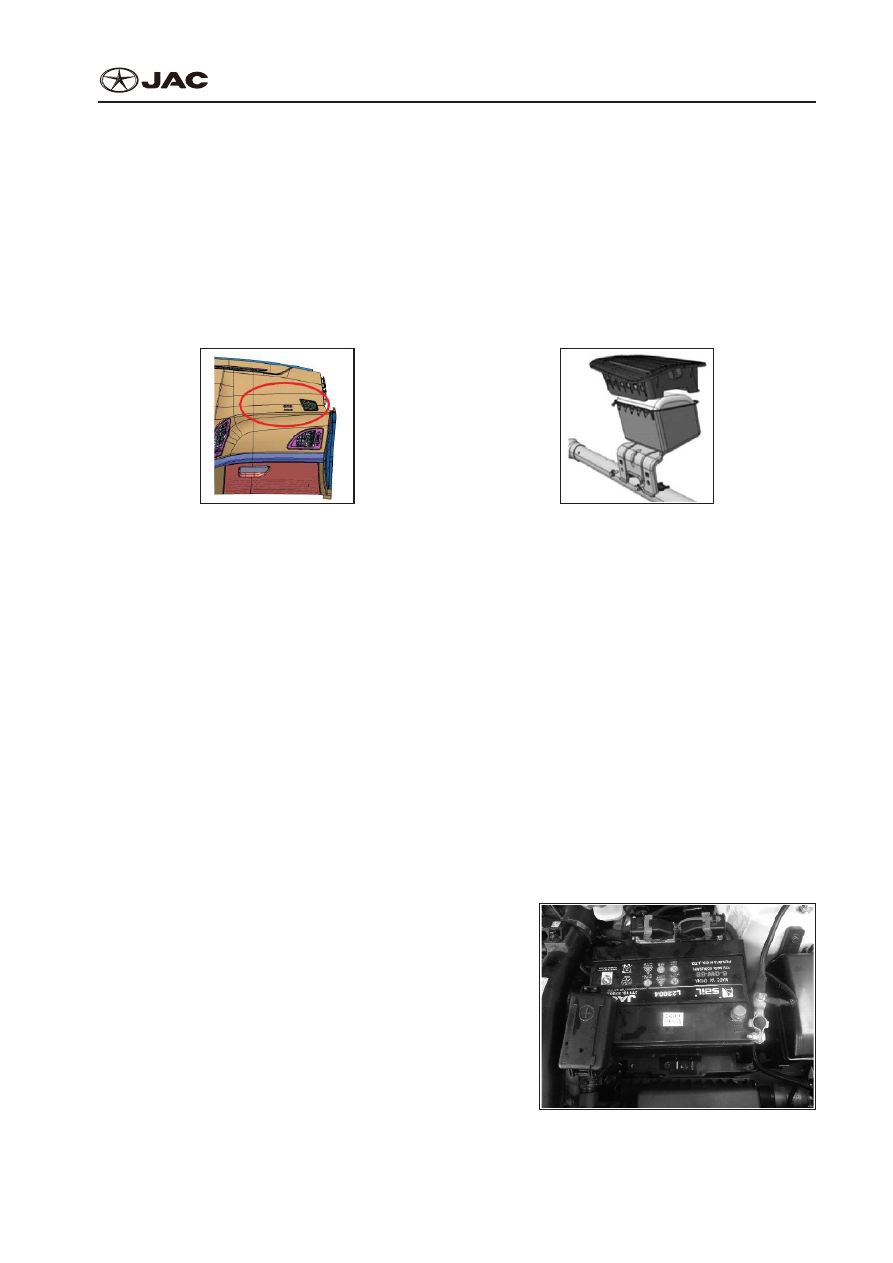

1.  Component diagram
1.  Диаграмма компонентов

Location diagram

Диаграмма расположения

Disassembly

Демонтаж

Notes:
Примечания:



●

Please do not place or attach any article on the surface of airbag.



●

Не помещайте и не приклеивайте никаких предметов на поверхность подушки безопасности.

2.  Specifications
2.  Характеристики ( спецификация)

Airbag volume: 90L

Объем воздушной подушки: 90 л

Notes:
Примечания:



●

For precautions, please refer to “airbag on driver side”.



●

См. меры предосторожности в разделе “подушка безопасности водителя”.

3.  Dismantling
3.  Демонтаж
1)  Disconnect negative pole of battery for more than

3mins.

1)  Отсоедините минусовую клемму аккумулятор-

ной батареи более чем на 3 мин.

SRS-24

S5 Service manual

S5 Инструкция по техобслуживанию

Supplemental Restraint System

Вспомогательная Система Безопасности

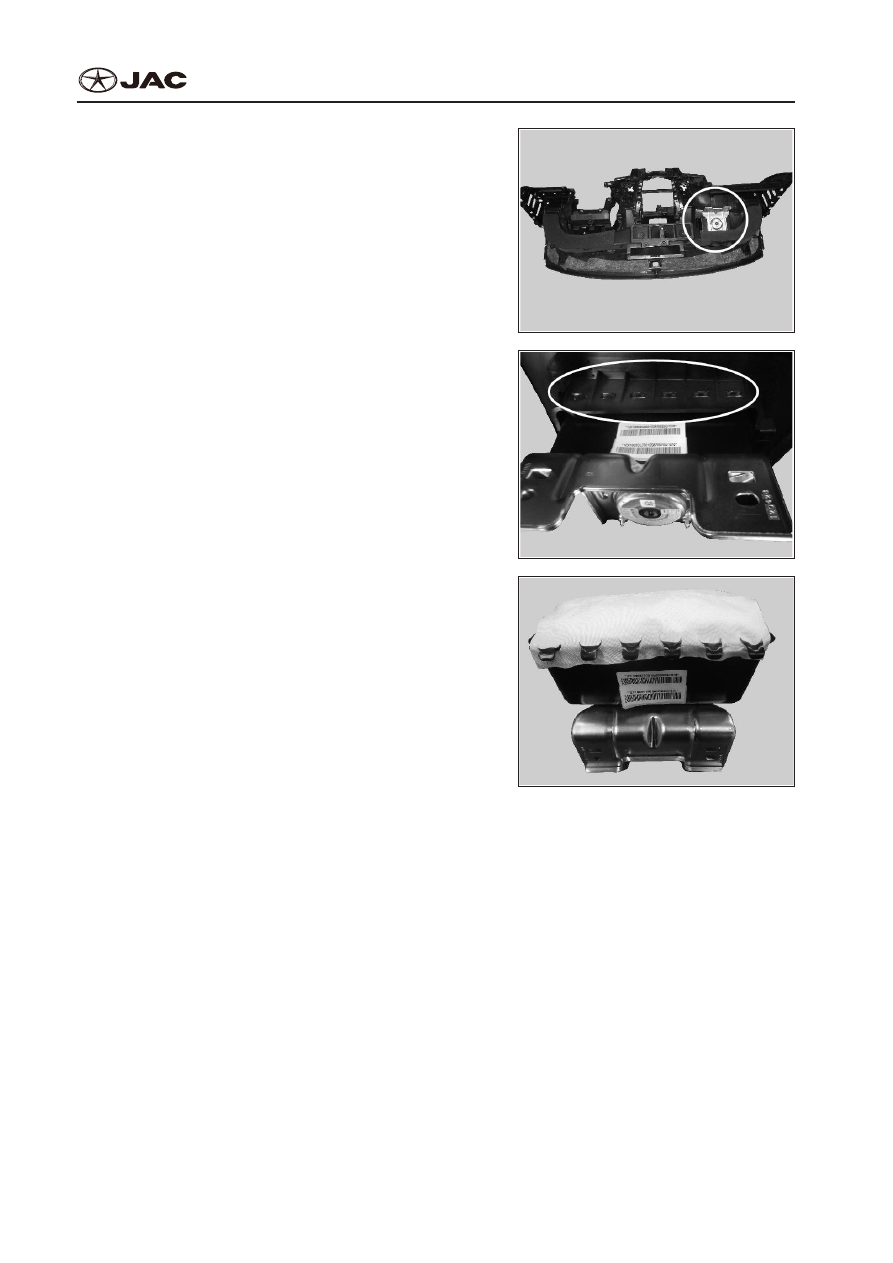

2)  Dismantle dashboard.
2)  Снимите приборную панель.

3)  Pry buckle from the installation position of auxil-

iary airbag.

3)  Подденьте вспомогательную подушку с ее ус-

тановочного положения.

4)  Remove airbag.
4)  Извлеките подушку

4.  Installation
4.  Установка
The installation should be in accordance with the reverse order of dismantling.
Установка производится в обратном порядке демонтажа.

S5 Service manual

S5 Инструкция по техобслуживанию

Supplemental Restraint System

Вспомогательная Система Безопасности

SRS-25

Front-row Airbag

Подушка Безопасности Переднего ряда

SAB module includes: airbag, gas generator, wire harness, label
Модуль боковой подушки (SAB) в себя включает: подушку безопасности, газовый генератор, про-

водку, бирку.

Functions of side crash sensor: its function is to convert the acceleration signal of the vehicle into elec-

tric signal and send the electric signal into controller. The controller will calculate crash signal and com-

pare it with set ignition doorsill valve value to determine whether it is necessary to send ignition signal

and blast airbag. It is installed under the reinforced plate of B post and fixed by a bolt.
Назначение датчика бокового удара: его функция состоит в преобразовании сигнала ускорения

транспортного средства в электрический сигнал, а также в отправке данного электрического сиг-

нала в контроллер. Контроллер вычислит сигнал удара и сравнит его с уставкой срабатывания

клапана порога. Сигнал пиротехническому устройству будет послан, если потребуется открыть

подушку. Он установлен под укрепленной пластиной средней стойки и зафиксирован болтом.

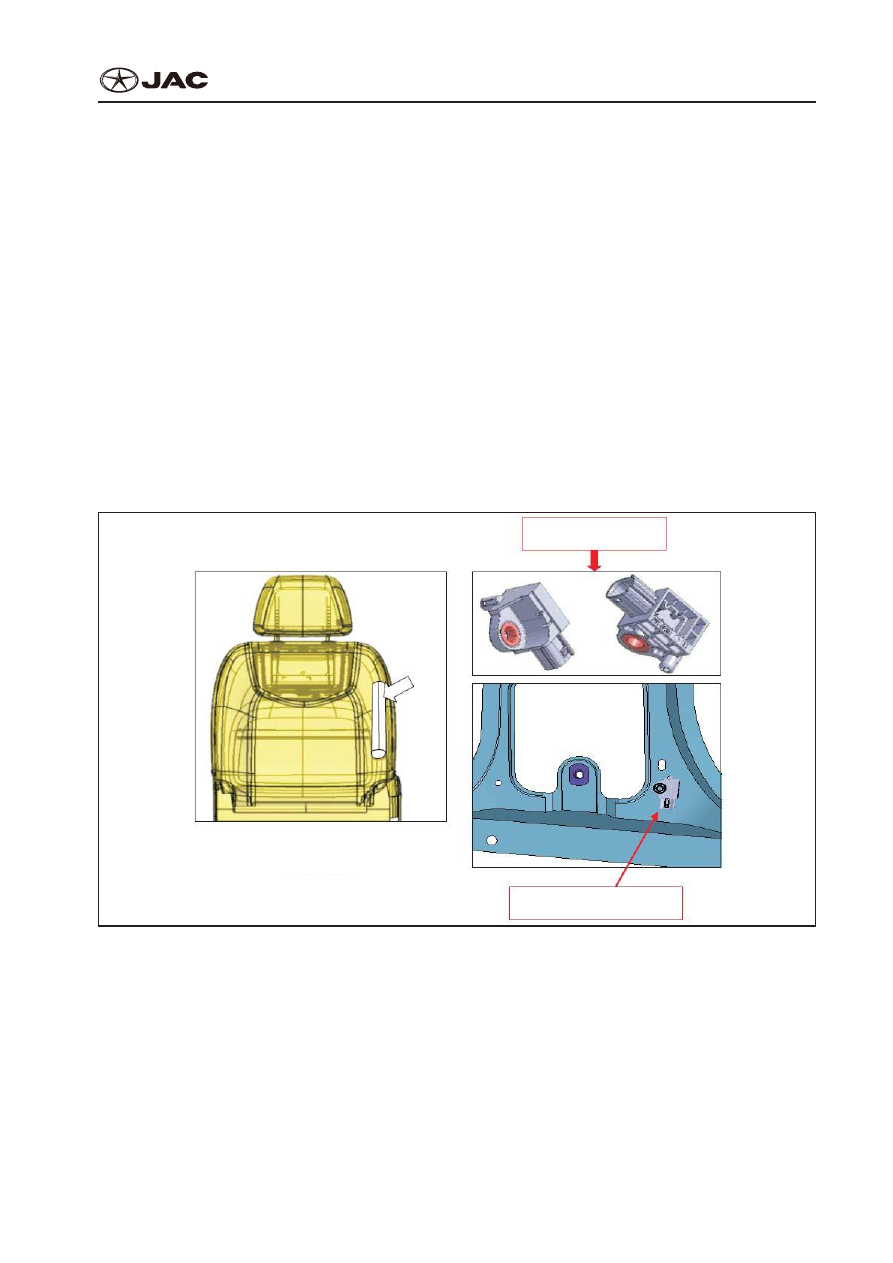

1.  Component Schematic Diagram
1.  Компонентная Блок- Схема

Side crash sensor

Installation position

Installation position of side sensor

Положение установки

Положение установки датчика

Датчик со стороны

столкновения

2.  Specifications
2.  Спецификация
Airbag volume: 12L
Объем воздушной подушки: 12 л

Notes: front-row airbag and seat are integrated. When replacing them, they must be replaced together.
Примечание: системы подушки переднего ряда и сиденья объединены. В случае необходимости

их следует менять вместе.
