JAC S5. Руководство - часть 31

EM-46

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

Check after Dismantlement:

Проверка после Демонтажа:

1.  Check if all oil holes of oil pump casing are blocked and clean them if necessary.
1.  Проверьте, заблокированы ли все масляные отверстия обшивки масляного насоса и почис-

тите их при необходимости.

2.  Check if the front axle box of balancing shaft is worn out, damaged or clamps the balancing shaft.
2.  Проверьте переднюю коробку оси балансировочного вала на износ, повреждение или зажим

балансировочного вала.

3.  Check oil if the oil pump casing has crack, aging or other damages, replace it if any.
3.  Проверьте обшивку масляного насоса на трещины, износ или другие неполадки, замените,

если таковые имеются.

4.  Check if oil seal is worn out, damaged or aged, and replace it if any.
4.  Проверьте сальник на износ, повреждение или старение, замените, его если таковые име-

ются.

5.  Mount oil pump gear onto oil pump and rotate gear matched tightly to see if it rotates well. Check

if there is groove abrasion in the fitting surface between oil pump body and oil pump cover.

5.  Установите привод масляного насоса на масляной насос и вращайте привод, пока он не ус-

тановится плотно. Проверьте, есть ли трение в прилегающей поверхности между корпусом

масляного насоса и покрытием масляного насоса.

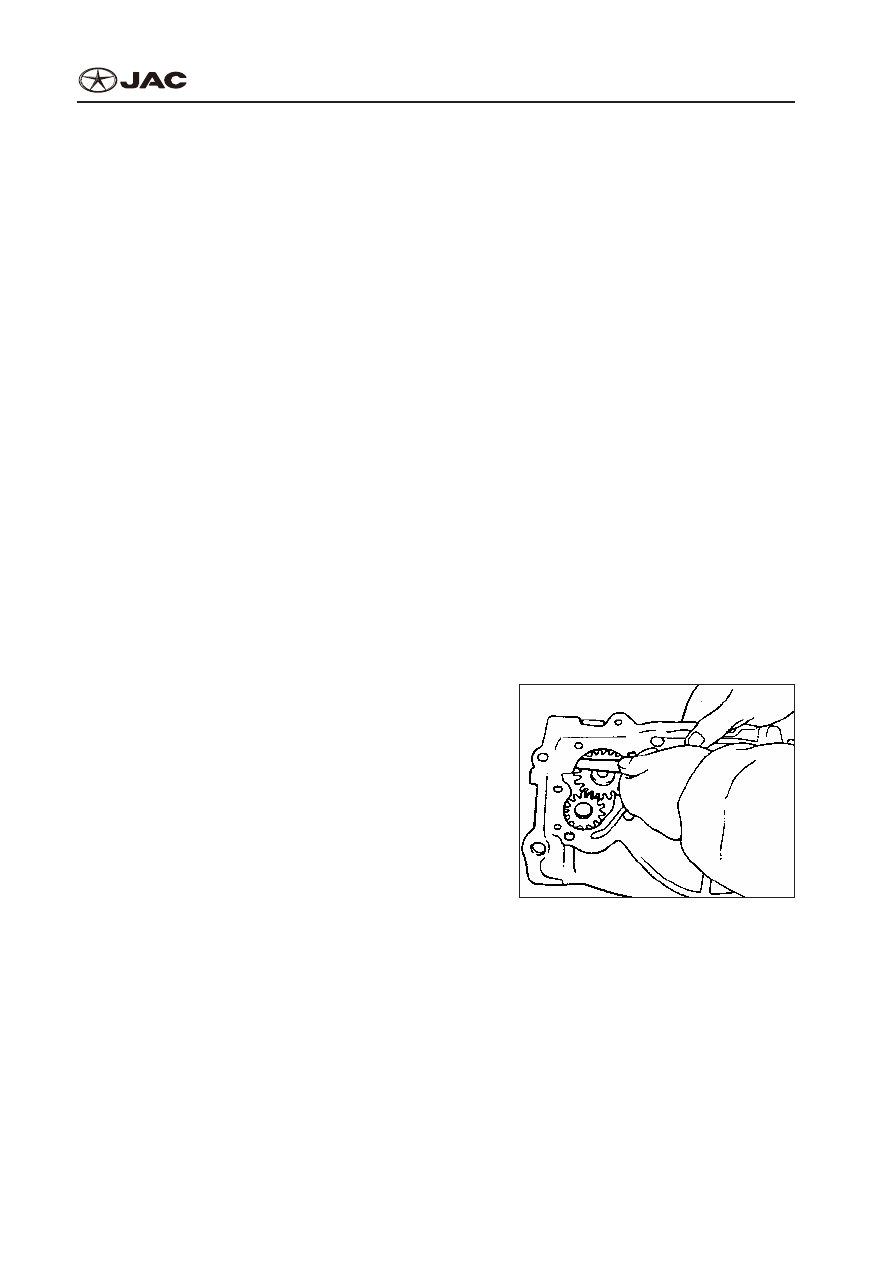

6.  Mount the oil pump drive gear and driven gear well onto oil pump casing, measure crest gap of

gear.

6.  Установите привод масляного насоса и ведомый привод на обшивку масляного насоса, из-

мерьте выступ привода.

Reference value:

Справочное значение:
Drive gear: 0.16-0.21mm

Привод двигателя: 0.16-0.21mm
Driven gear: 0.18-0.21mm

Ведомая шестерня: 0.18-0.21mm
Limit value:

Ограничение значения:
Drive gear: 0.25mm

Привод двигателя: 0.25mm
Driven gear: 0.25mm

Ведомая шестерня: 0.25mm

EM054

























EM-47

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

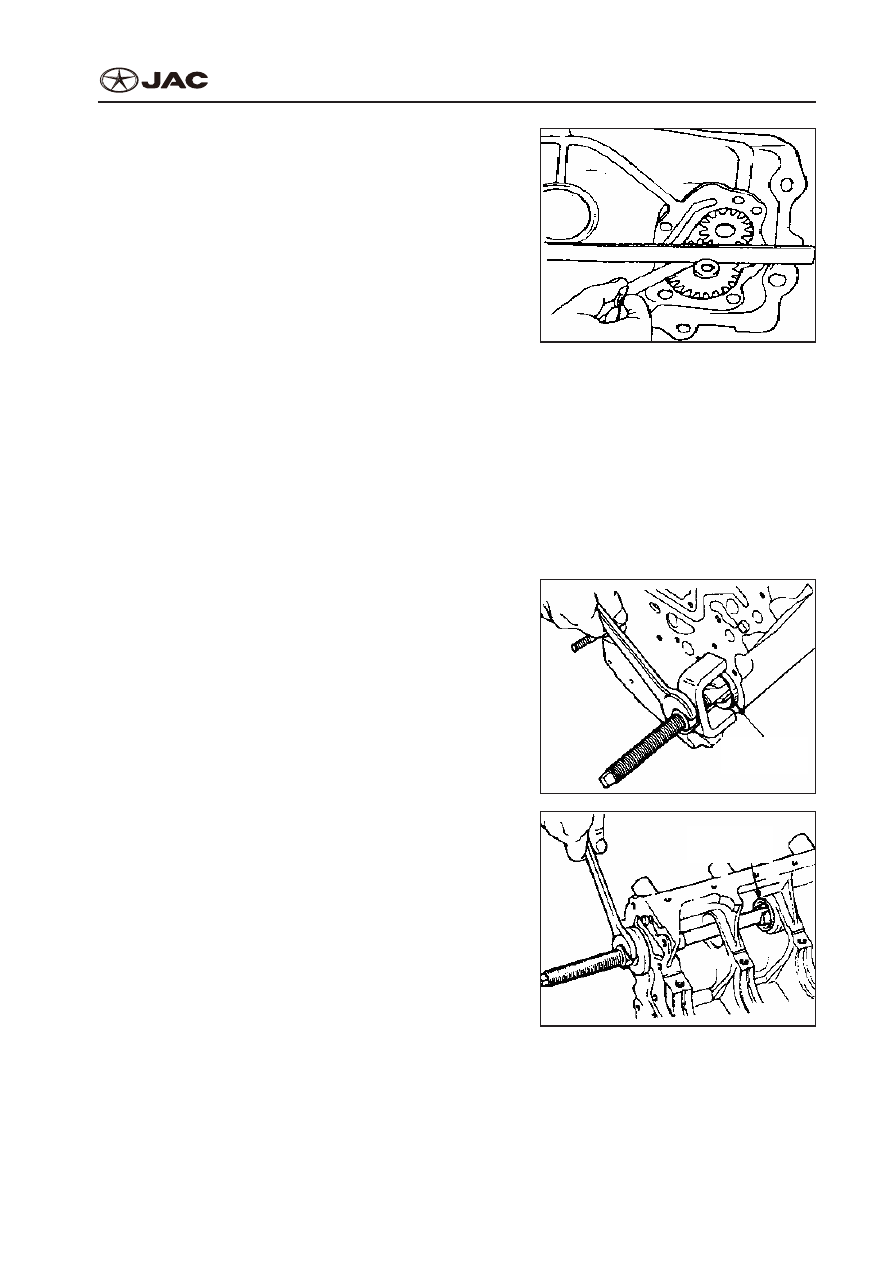

7.  Check the side clearance of oil pump gear.
7.  Проверьте боковой клиренс привода масляно-

го насоса.

Standard value:

Стандартное значение:
Drive gear: 0.08-0.14mm

Привод двигателя: 0.08-0.14mm
Driven gear: 0.06-0.12mm

Ведомая шестерня: 0.06-0.12mm
Limit value:

Ограничение значения:
Drive gear: 0.25mm

Привод двигателя: 0.25mm
Driven gear: 0.25mm

Ведомая шестерня: 0.25mm


EM055

























Replacement of Balancing Shaft Axle Box

Замена Коробки Оси Балансировочного Вала

1.  Use special tools to dismount the front axle box of

right balancing shaft from cylinder body.

1.  Используйте специальные инструменты, чтобы

снять переднюю коробку оси правого баланси-

ровочного вала с цилиндра.


EM056

Front axle

Передняя ось





2.  Use special tool to dismount the rear axle box of

right balancing shaft from cylinder body.

2.  Используйте специальный инструмент, чтобы

снять коробку задней оси правого балансиро-

вочного вала с цилиндра.

EM057





Rear axle

Задняя ось

EM-48

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

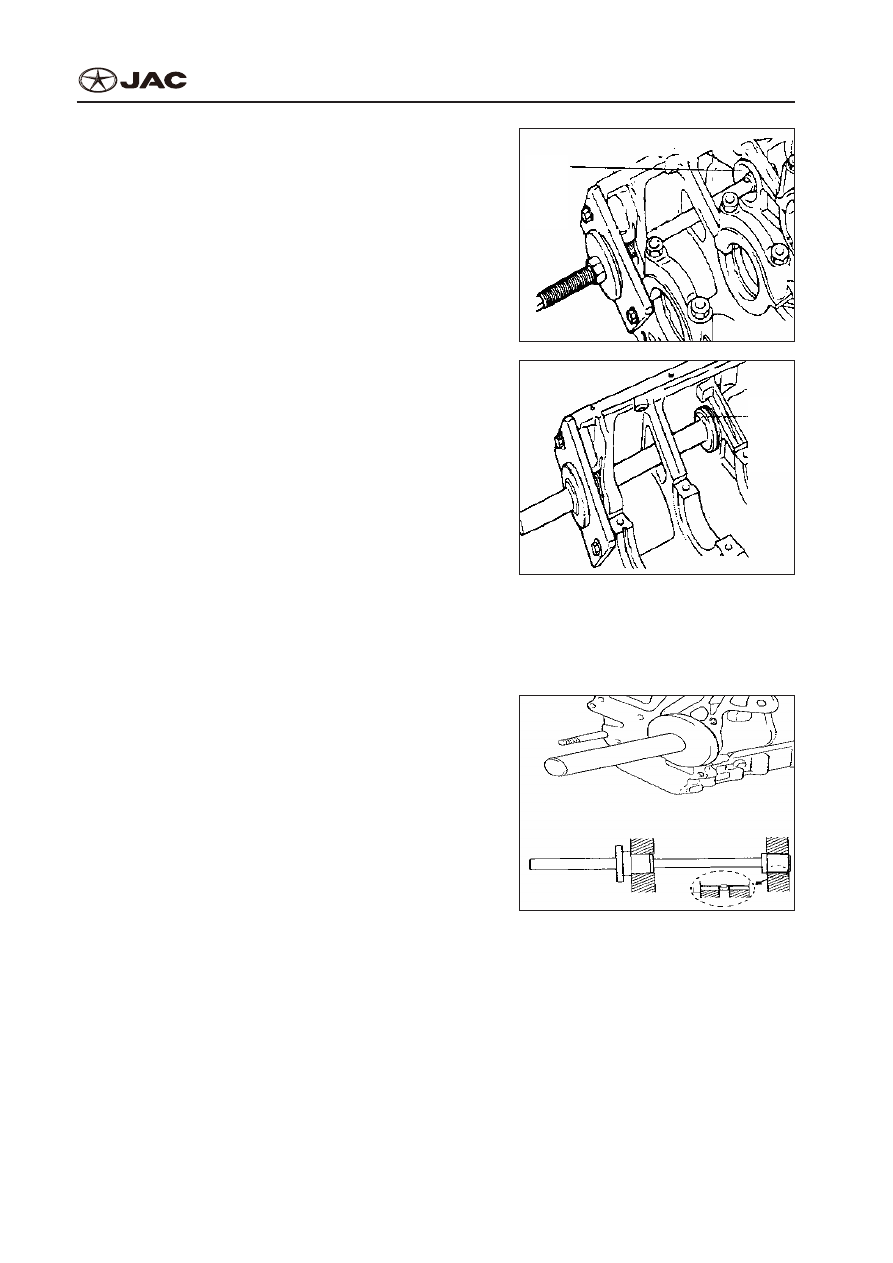

3.  Use special tool to dismount the rear axle box

of left balancing shaft from cylinder body. At the

same time, use special tool to fix the axle box

stripper in front of cylinder body.

3.  Используйте специальный инструмент, чтобы

снять  коробку  задней  оси  левого  баланси-

ровочного вала с цилиндра. В то же время

используйте специальный инструмент, чтобы

зафиксировать стриппер коробки оси напротив

цилиндра.

Rear axis box

EM058

Rear axle

box

Коробка

заднего

моста

4.  Use special tool to mount the rear axle box of left

balancing shaft onto cylinder body.

4.  Используйте специальный инструмент, чтобы

установить коробку задней оси левого балан-

сировочного вала на цилиндр.

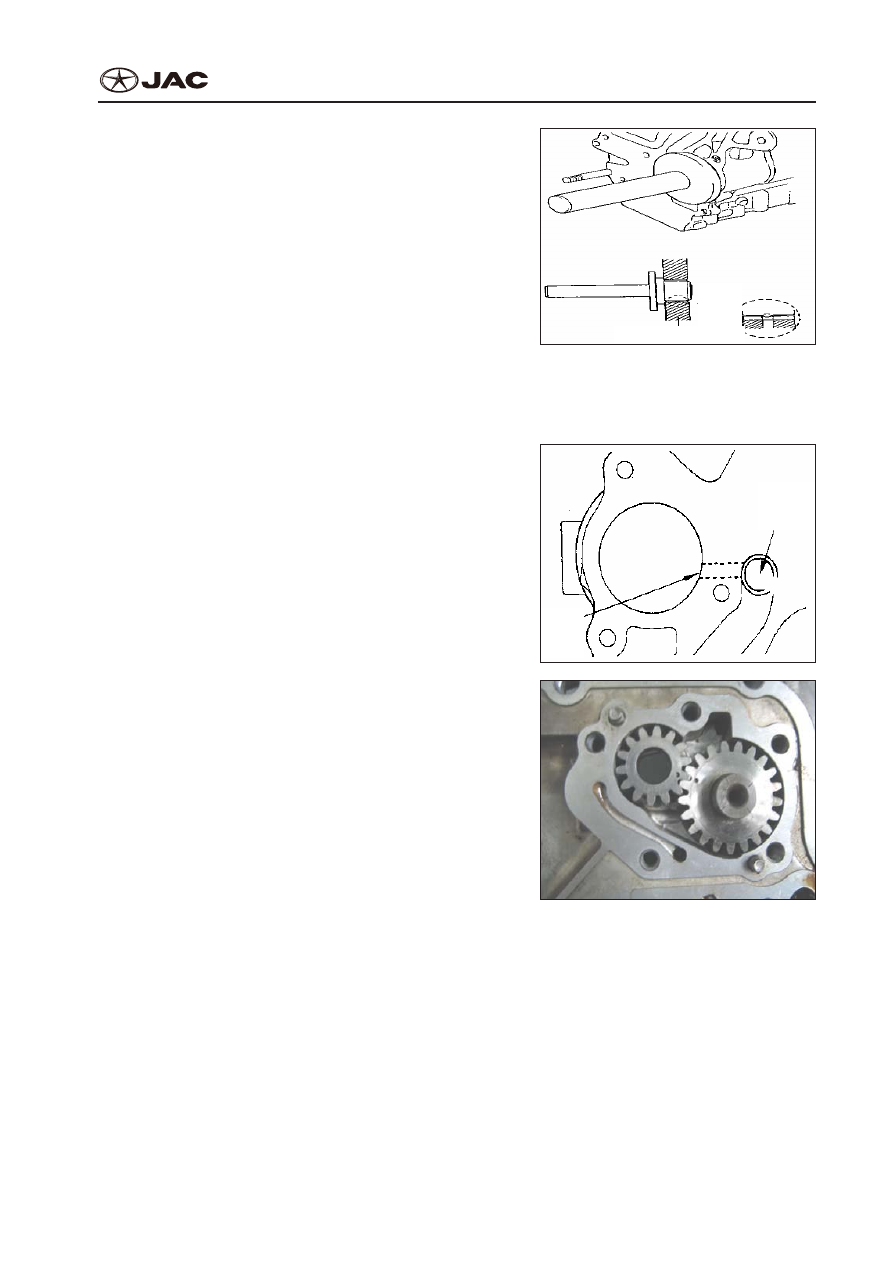

Attention:
Внимание:
The rear axle box of left balancing shaft does not have

oil hole so smear oil on mounting hole surface of axle

box on cylinder body and outer surface of the rear axle

box during installation.
У коробки задней оси левого балансировочного

вала нет масляного отверстия, поэтому нанесите

масло на цилиндр и наружную поверхность коробки

задней оси во время установки.

EM059

Rear

axle box

Коробка

заднего

моста

5.  Use special tool to mount the axle box of right bal-

ancing shaft onto cylinder body.

5.  Используйте специальный инструмент, чтобы

установить коробку оси правого балансировоч-

ного вала на цилиндр.

EM060

EM-49

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

Attention:
Внимание:
Make sure the oil hole of axle box aligns that of cylin-

der body well. Smear engine oil on the outer surface of

axle box.
Удостоверьтесь, что масляное отверстие коробки

оси совмещено с отверстием цилиндра. Нанесите

машинное масло на наружную поверхности короб-

ки оси.

6.  Use special tool to mount the front axle box of the

right balancing shaft onto cylinder body.

6.  Используйте специальный инструмент, чтобы

установить переднюю коробку оси правого ба-

лансировочного вала на цилиндр.

EM061





















Axle box

Осевая втулка

Cylinder body

Корпус цилиндра

Attention:
Внимание:
Make sure the oil hole of axle box aligns that of cylin-

der body well.
Удостоверьтесь, что масляное отверстие коробки

оси совмещено с отверстием цилиндра.

EM062







Oil hole

Отверст

ие для

масла

Mainoil distributing

passage

Выдерживание

переходного

расположения

Installation:

Установка:

1.  Smear engine oil on the oil pump gear and align

the two timing marks.

1.  Нанесите машинное масло на механизм мас-

ляного насоса и совместите две отметки синх-

ронизации.

2.  Mount oil pump casing to the oil pump casing as-

sembly with bolts.

2.  Закрепите обшивку масляного насоса на сбор-

ке покрытия масляного насоса болтами.

EM063
