JAC S5. Руководство - часть 32

EM-50

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

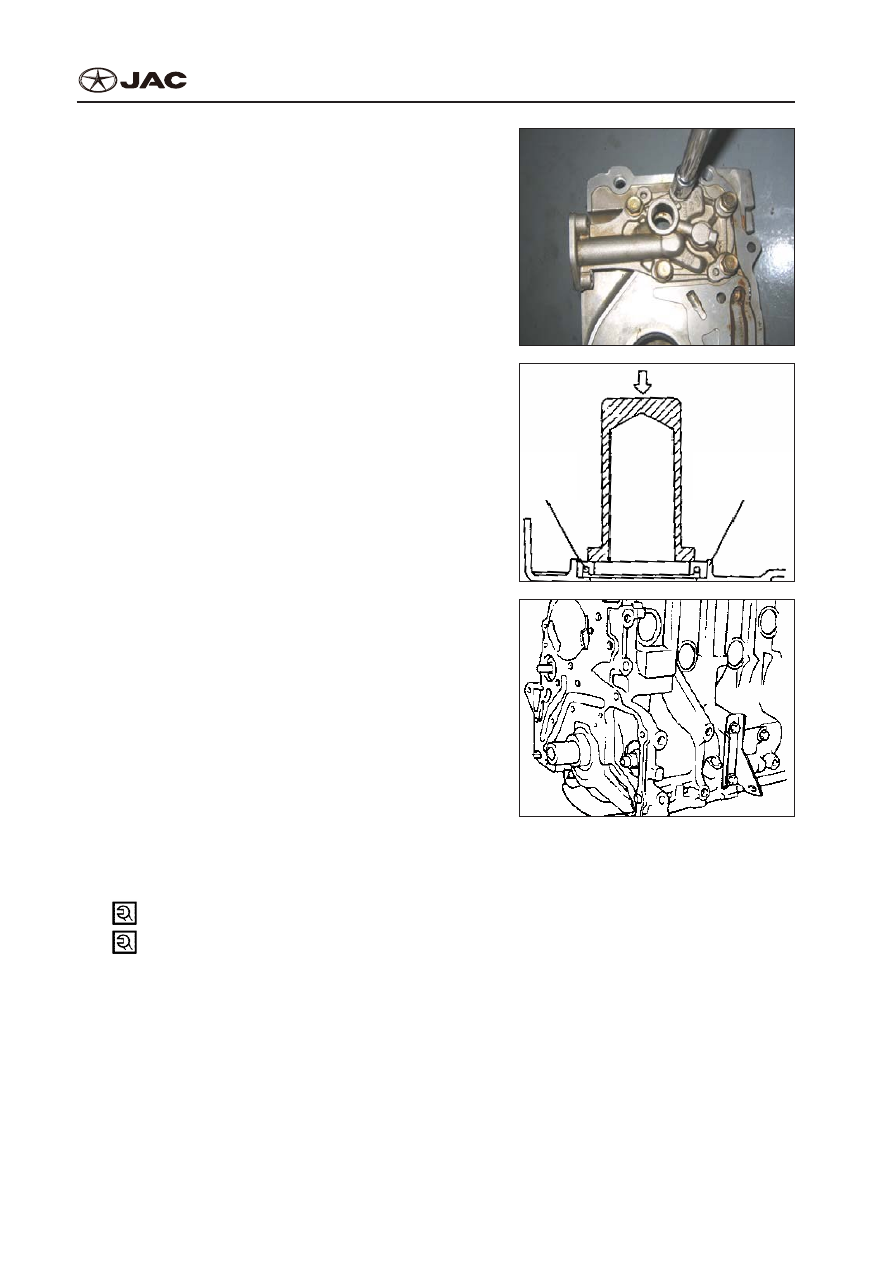

3.  Mount the left and right balancing shafts to right

position.

3.  Установите левый и правый балансировочные

валы в правильное положение.



EM064

























4.  Use special tool like the erector of front oil seal

of crankshaft, to mount crankshaft oil seal to oil

pump casing assembly.

4.  Используйте  специальный  инструмент  как

эректор переднего сальника коленчатого вала,

чтобы установить сальник коленчатого вала на

сборку обшивки масляного насоса.



EM065









Oil seal

Сальник

Oil pump housing

Корпус

масляного

насоса

5.  Use special tool to mount oil pump casing at the

front of crankshaft and smear a thin layer of en-

gine oil on the surface of the tool to facilitate the

mounting. Mount a new oil pump casing sealing

gasket on oil pump casing unit and screw down

all bolts with the given torque.

5.  Используйте специальный инструмент, чтобы

установить обшивку масляного насоса впереди

коленчатого вала и нанесите тонкий слой ма-

шинного масла на поверхность инструмента,

чтобы облегчить установку. Установите новый

масляной насос, окружающий уплотнительную

прокладку на обшивке масляного насоса, и

заверните все болты с данным вращающим

моментом.

 Tightening torque: 20~27N•m
 Крутящий момент: 20~27N•m

EM066
























EM-51

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

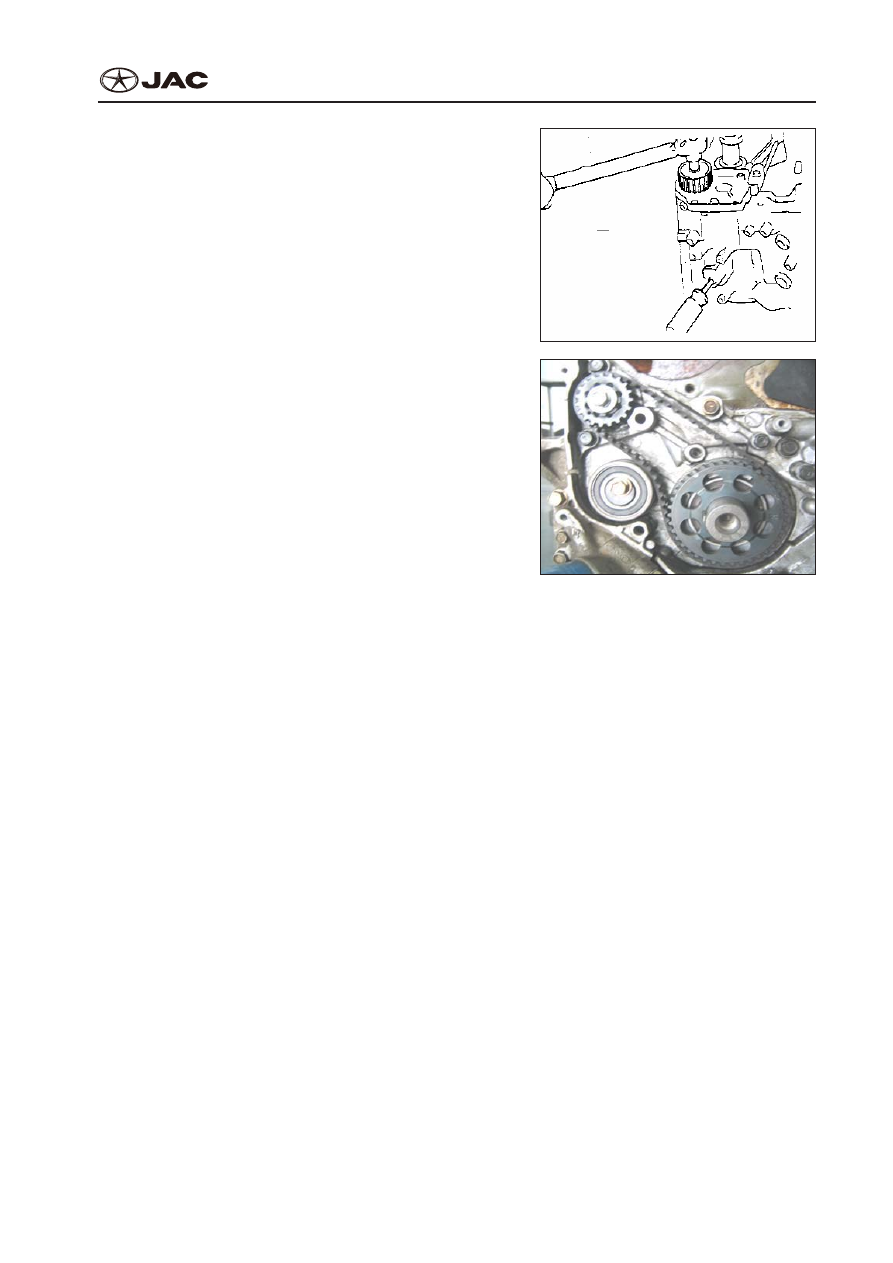

6.  Screw the fixed nuts from left balancing shaft to

oil pump driven gear and rotate cover in. Screw

them down with special tool.

6.  Заверните фиксированные узлы с левого ба-

лансировочного вала на масляной насос и вра-

щайте покрытие. Заверните их с специальным

инструментом.

EM067
























7.  Insert a screwdriver into the bolt hole at the left

side of cylinder body. Then check if balancing

shaft is at the correct position. Install the pulley of

oil pump drive gear, replace and screw down the

fixed bolts.

7.  Вставьте  отвертку  в  болтовое  отверстие  в

левой части цилиндра. Затем убедитесь, что

балансировочный вал находится в правильном

положении. Установите шкив привода масля-

ного насоса, замените и заверните фиксирую-

щие болты.

8.  Mount right balancing shaft drive gear, eccentric

wheel and the timing in crankshaft. Let gear align

with timing mark. Mount right balancing shaft tim-

ing belt to press eccentric wheel tension belt tight.

Screw down fixed bolts.

8.  Установите привод балансировочного вала,

эксцентрическое колесо и синхронизатор в ко-

ленчатом вале. Позвольте приводу выровнять

с отметку времени. Установите синхронизиру-

ющий ремень балансировочного вала, чтобы

натянуть ремень эксцентрического колеса. За-

винтите фиксирующие болты.

9.  Align timing marks and mount timing belt. Pull out

screwdriver at the side of cylinder body and screw

the bolts with sealant.

9.  Выровняйте отметки времени и установите

синхронизирующий ремень. Выньте отвертку

со стороны цилиндра и заверните болты с на-

полнителем.

EM068

EM-52

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

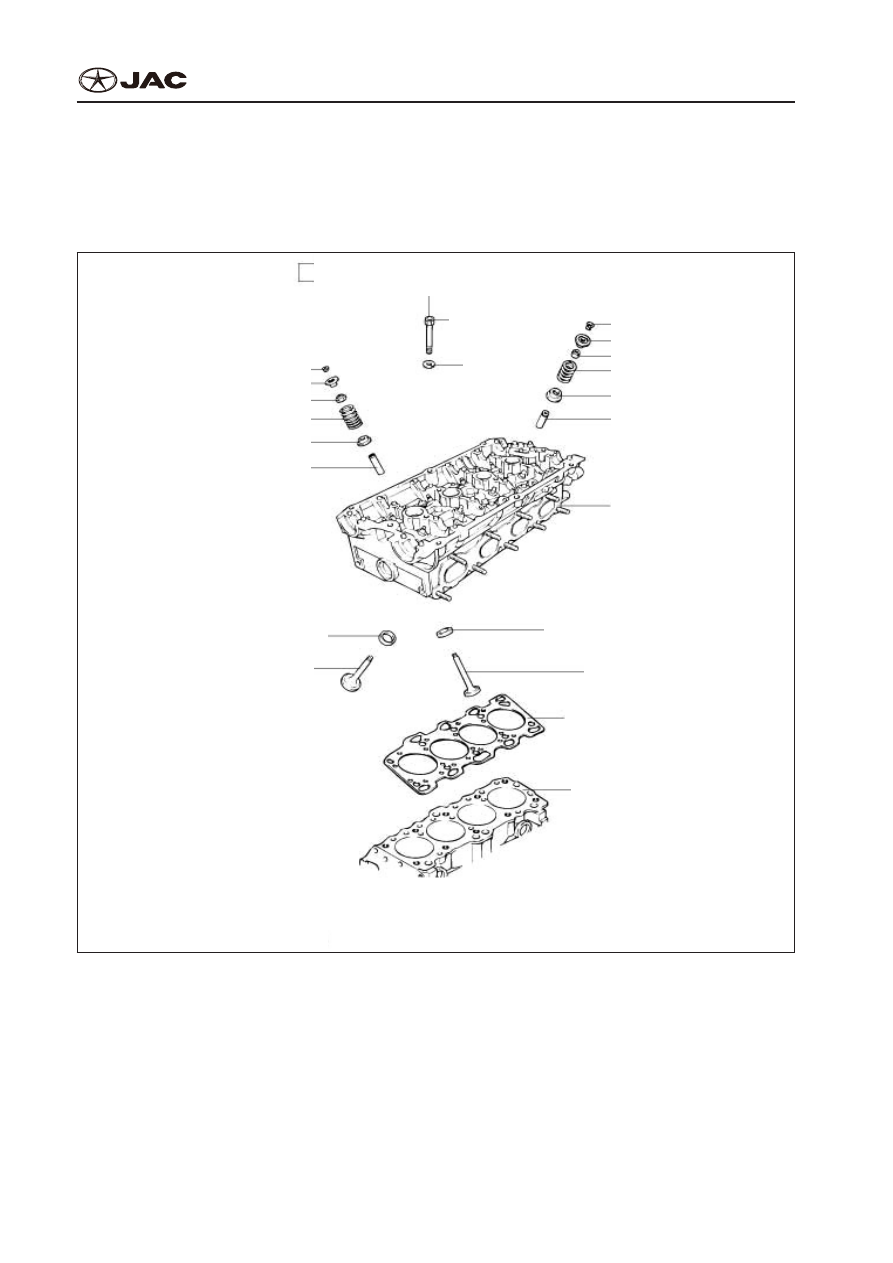

Cylinder Head Assembly

Крышка Цилиндра в Сборе

Component Composition Drawing

Компоновочный Чертеж

With new component T T: 63 (630,46)+loosening + 20(200,14)+90°+90°

С новым компонентом T T: 63 (630,46)+loosening + 20(200,14)+90°+90°

Without new component T T: 20 (200,14)+90°+90°

Отсутствие нового компонента T T: 20 (200,14)+90°+90°

Cylinder head

Головка цилиндра

Intake valve retainer

Фиксатор впускного клапана

Exhaust valve retainer

Фиксатор выпускного клапана

Intake valve

Впускной клапан

Exhaust valve

Выпускной клапан

Cylinder head gasket

Прокладка головки блока

цидиндров

Cylinder body

Корпус цилиндра

Torque: Nm (kg.cm, 1b.ft)

Крутящий момент: Нм (кг.см)

Collet

Зажимная цанга

Valve spring upper seat

Верхнее положение пружины клапана

Valve oil seal

Клапан уплотнения масла

Valve spring

Пружина клапана

Valve spring lower seat

Нижнее сидение пружины клапана

Exhaust valve conduit

Проводник выпускного клапана

Cylinder head bolts

Болты крепления головки

цилиндра

Collet

Зажимная цанга

Valve spring upper seat

Верхнее положение пружины клапана

Valve oil seal

Клапан уплотнения масла

Valve spring

Пружина клапана
Valve spring lower seat

Нижнее сидение пружины

клапана

Intake valve conduit

Проводник впускного клапана

Washer

Омыватель

Diagnosis and Test

Диагностика и Тестирование

Cylinder Head Gasket
Сальник Крышки Цилиндра
The leakage of cylinder head gasket is probably located between adjacent cylinders or between cylin-

der and adjacent water jacket.
Протечка крышки цилиндра, вероятно, расположена между смежными цилиндрами или между

цилиндром и смежной водяной рубашкой.

EM-53

S5 Service manual

S5 Инструкция по техобслуживанию

Mechanical System of Engine

Механическая система двигателя

The possible sign of leakage of cylinder head gasket between adjacent cylinders is:
Возможный признак протечки прокладки крышки цилиндра между смежными цилиндрами:

①

  Engine power loses

①

  Падение мощности двигателя

②

  Ignition of engine fails

②

  Падение зажигания двигателя

③

  Fuel economy is poor

③

  Падение экономии топлива

The possible sign of leakage of cylinder head gasket between cylinder and adjacent water jacket:
Возможный признак протечки прокладки крышки цилиндра между цилиндром и смежной водной

рубашкой:

①

  Engine is too hot.

①

  Перегрев двигателя.

②

  Coolant loses.

②

  Потеря хладагента.

③

  Too much steam (white smoke) is in exhaust air.

③

  Задымление (белый дым) воздуха.

④

  Coolant has foam.

④

  Хладагент пенится.

Test of Leakage between Cylinders

Тест на Протечку между Цилиндрами

To determine if there is leakage of engine cylinder head gasket between adjacent cylinders, follow the

test steps of cylinder compression pressure (for specified operations, refer to cylinder pressure test

section). Leakage of engine cylinder head gasket between cylinders will cause compression pressure

to lower about 50~70%.
Чтобы определить, есть ли протечка прокладки крышки цилиндра между смежными цилиндрами,

выполните тестовые шаги цилиндрического давления (для указанных операций, обратитесь к

тестовому участку цилиндрического давления). Протечка прокладки головки цилиндра между ци-

линдрами понизит компрессионное давление на 50~70%.

Test of Leakage between Cylinder and Water Jacket

Тест на Протечку между Цилиндром и Водной Рубашкой

Caution:
Внимание:
Be very careful when engine operates after coolant radiator cover is dismounted.
Будьте осторожны при запуске двигателя после демонтажа покрытия радиатора хладагента.

Visual Test Method
Метод визуального теста

When engine is cold, open coolant pressure cover, start engine and warm up it until thermostat turns

on. If serious leakage of burning pressure/compression pressure exists, bubbles are noticeable in cool-

ant.
Когда двигатель охлажден, откройте покрытие давления хладагента, запустите двигатель и разо-
